Anhang B: Y1157A – Anweisungen zum Kabelaufbau
U2121A-101 Betriebshandbuch
Beim Y1157A handelt es sich um eine 10-polige Bandkabelverbindung mit
einem 9-poligen D-Sub-Kabelsatz, der Materialien zum Erstellen von vier
Kabeln enthält.
Entscheidend für den korrekten Kabelaufbau ist das Verständnis der Aus-
richtung der Steckstifte auf den Verteilern und die Stiftnummern-
ausrichtung auf den Kabelverbindungen. Die Ausrichtung finden Sie in
Abbildung
B-1. Beachten Sie beim Verwenden des D-Sub-Anschlusses
immer die Ausrichtung in
Teil gedruckten Stiftenummern.
Verteileranschluss
(10-polig)

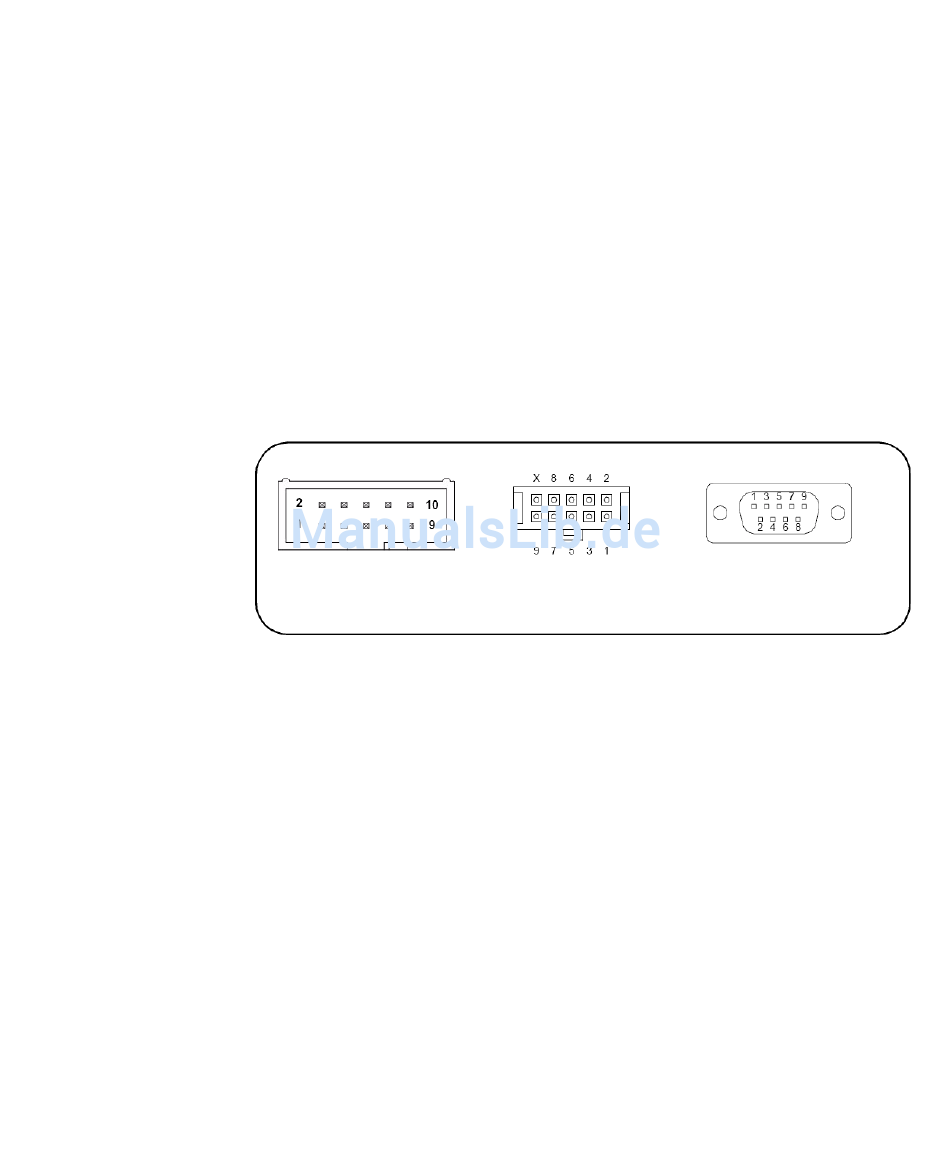

Abbildung B-1Verteileranschluss und Ausrichtung der Y1157A Anschlussleitung
Die Schritte zum Kabelaufbau sind wie folgt:
1 Schneiden Sie das Bandkabel etwas länger als auf die gewünschte
Länge.
2 Positionieren Sie den D-Sub-Anschluss und den Bandkabelanschluss
wie in
Abbildung B-2
Anschlüsse und beachten Sie die Position von Kabelstift 1.
Grundsätzlich ist Stift 1 mit rot gekennzeichnet (die dunkle Linie in
der Abbildung).
Abbildung
B-1. Verwenden Sie nicht die auf das
Kabelbandanschluss
(10-polig)
dargestellt. Leiten Sie das Kabel durch die
D-Sub-Anschluss (9-polig)
31
