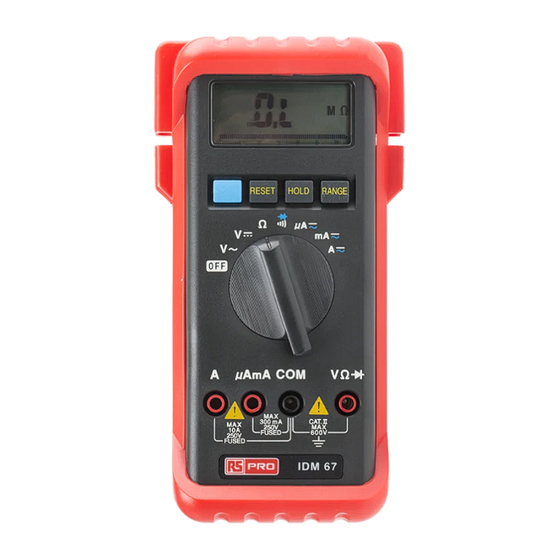

Isotech IDM67 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Isotech Anleitungen
  4. Multimeter
  5. IDM67
  6. Bedienungsanleitung

Isotech IDM67 Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
IDM67
DIGITALES MULTIMETER
BEDIENUNGSANLEITUNG
G1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Isotech IDM67

Inhaltszusammenfassung für Isotech IDM67

  • Seite 1 IDM67 DIGITALES MULTIMETER BEDIENUNGSANLEITUNG...
  • Seite 3 EINLEITUNG 1-1 Auspacken Nachdem Sie das neue digitale Multimeter ausgepackt haben, sollten Sie den Lieferumfang anhand der folgenden Aufstellung auf Vollständigkeit prüfen. 1. Digitales Multimeter. 2. Prüfkabelsatz (bestehend aus einem schwarzen und einem roten Kabel) 3. Bedienungsanleitung. 4. Holster. 1-2 Sicherheit des Meßgeräts Bitte Hinweise auf dem Gerät beachten.
  • Seite 4 In diesem Handbuch verwendete Symbole  Mit diesem Symbol sind alle wichtigen Hinweise in diesem Handbuch gekennzeichnet. Sicherung < Batterie 1-3 Frontplatte Anhand von Abbildung 1 und der nachfolgenden schrittweisen Beschreibung können Sie sich mit den Betätigungselementen und den Steckverbindern an der Frontplatte vertraut machen. 1.
  • Seite 5 5. µA mA Eingangsklemme — Positiver Eingangsstecker für Strommessungen. (max. 300mA). 6. A Eingangsklemme — Positiver Eingangsstecker für Strommessungen. (max. 10A). 7. Funktionstaste (blau) — Drücken Sie die Taste, um die Wechsel- oder Gleichspannung im Strommodus zu messen oder um die Durchgängigkeit oder die Diode im Modus zu prüfen.
  • Seite 6 Abbildung 1...

  • Seite 7: Technische Daten

    TECHNISCHE DATEN 2-1 Allgemeine technische Daten Display : Die Anzeige (LCD) hat eine aus 65 Segmenten bestehende Balkenanzeige (max. 3.200). Polaritätsanzeige : Automatisch, positiv impliziert, negativ angezeigt. Bereichsü berschreitungsanzeige : "OL" oder "-OL". < Low-Battery-Anzeige : " " wird angezeigt, wenn die Batteriespannung unter die Betriebsspannung fällt. Abtastung : 2mal pro Sekunde digital.
  • Seite 8 Gewicht (mit Batterie) : 240g ohne Holster. 360g mit Holster. Mitgeliefertes Zubehö r : Prüfkabel, Batterie (eingelegt), Bedienerhandbuch und Holster. 2-2 Umgebungsbedingungen Nur fü r innen. Hö he ü ber dem Meeresspiegel : max. 2.000m. Installationskategorie : IEC 1010, 600V, KAT II, 300V, KAT III. Verschmutzungsgrad : 2 Betriebstemperatur : 0°C bis 50°C, 0 bis 80% relative Luftfeuchtigkeit.
  • Seite 9 2-3 Elektrische Daten Die Genauigkeit beträgt ± (% des Ablesewerts + Anzahl der Stellen) bei 23°C ± 5°C und einer relativen Luftfeuchtigkeit von unter 80%. (1) Gleichspannung Bereich Auflö sung Genauigkeit Ü berspannungsschutz 300mV 100µV 10mV ± (0,7 % des Abesewerts + 2 Stellen) 600V DC order 600V AC eff 300V 100mV...
  • Seite 10 (2) Wechselspannung Bereich Auflö sung Genauigkeit Ü berspannungsschutz ± (1,7 % des Abesewerts + 5 Stellen) 10mV 600V DC order 600V AC eff ± (1,7 % des Abesewerts + 5 Stellen) 300V 100mV 40Hz bis 500Hz 600V * Frequenzverhalten : 40Hz ~ 300Hz im 3V Bereich. Wechselstromumwandlung : Durchschnittsabtastung Effektivwertanzeige.
  • Seite 11 (3) Gleichstrom Bereich Auflö sung Genauigkeit Spannungsbü rde 300 µA 0,1µA 200 mV mx. 3 mA 1 µA 2V max. ± (1,2 % des Abesewerts + 2 Stellen) 30 mA 10 µA 200 mV max. 300 mA 100 µA 2V max. 10 A 10 mA ±...
  • Seite 12 (4) Wechselstrom Bereich Auflö sung Genauigkeit Spannungsbü rde 300 µA 0,1 µA 200 mV mx. 3 mA 1 µA ± (1,7 % des Abesewerts + 4 Stellen) 2V max. 30 mA 10 µA 200 mV max. 300 mA 100 µA ±...
  • Seite 13 (5) Widerstand Bereich Auflö sung Prü ffrequenz Ü berlastschutz 300Ω 0.1Ω ± (1,2 % des Abesewerts + 4 Stellen) 3KΩ 1Ω 30KΩ 10Ω ± (0,9 % des Abesewerts + 2 Stellen) 600V DC order 600V AC eff 300KΩ 100Ω 3MΩ 1KΩ...
  • Seite 14 (7) Dioden- und Durchgängigkeitsprü fung Max. Leerlauf- Bereich Auflö sung Genauigkeit Max. Prüf strom spannung ± (1,5 % des Abesewerts + 5 Stellen) 1.5mA 3.3V *Bei 0,4V ~ 0,9V. Ü berlastschutz : 600V DC/AC eff max. Durchgängigkeit : Interner Hörmelder ertönt, wenn der Widerstand unter 50Ω ist. (7) Automatische Abschaltung: Das Meß...

  • Seite 15: Betrieb

    BETRIEB Dieses Meß gerät wurde gemäß der IEC Norm 1010, Sicherheitsbestimmungen für elektronische Meßgeräte, konstruiert und geprüft und in einem betriebssicheren Zustand geliefert. In diesem Handbuch sind Informationen und Warnhinweise enthalten, die von dem Benutzer zu beachten sind, um den sicheren Betrieb zu gewährleisten und den Schutz des Geräts zu erhalten.
  • Seite 16 3-2 Spannungsmessungen 1. Schließen Sie das rote Prüfkabel an die mit "VΩ gekennzeichnete Eingangsklemme und das schwarze Prüfkabel an den "COM" Anschluß an. 2. Stellen Sie den Drehschalter auf ACV order DCV. 3. Schließ en Sie die Prüfkabel an das zu messende Gerät. 4.
  • Seite 17 3-3 Widerstandsmessung 1. Schließ en Sie das rote Prüfkabel an die mit "VΩ " gekennzeichnete Klemme und das schwarze Prüfkabel an die "COM" Klemme an. 2. Stellen Sie den Drehschalter auf "Ω". 3. Zur korrekten Ablesung muß das zu prüfende Gerät spannungslos sein. 4.
  • Seite 18 3-5 Diodenprü fung 1. Stellen Sie den Drehschalter auf " ". 2. Schließ en Sie das schwarze Prüfkabel an die "COM" Klemme an und das rote Prüfkabel an die "VΩ " Eingangsklemme an. 3. Schließ en Sie die Prüfkabel an die Diode an. Normalerweise liegt der Vorwärtsspannungsabfall von guten Siliziumdioden zwischen 0,4V und 0,9V.
  • Seite 19 WARTUNG  ACHTUNG : ZUR VERMEIDUNG VON STROMSCHLAG PRÜ FKABEL ZUERST ENTFERNEN, BEVOR SIE DIE ABDECKUNG Ö FFNEN. 4-1 Allgemeine Wartung Um das Gehäuse sauber zu halten, ist es mit einem trockenen Tuch und einem Reinigungsmittel abzuwischen. Keine Schleif- oder Lösungsmittel verwenden. Einstellungen, Wartungs- und Reparaturarbeiten am geöffneten Meß...

  • Seite 20: Batterie Einlegen Oder Auswechseln

    4-2 BATTERIE EINLEGEN ODER AUSWECHSELN Das Gerät wird von zwei 1,5V Batterien versorgt. Beachten Sie Abbildung 2A und befolgen Sie die nachste- henden Anweisungen beim Auswechseln der Batterie. 1. Ziehen Sie die Prüfkabel ab, und schalten Sie das Meß gerät aus. Entfernen Sie die Prüfkabel von den vorderen Klemmen.

  • Seite 21: Sicherung Auswechseln

    4-3 SICHERUNG AUSWECHSELN Hinweise, wie Sie die Sicherung des Meß geräts prüfen bzw. auswechseln finden Sie in Abbildung 2B und ausführ- licher in der nachfolgenden Beschreibung: 1. Führen Sie die Schritte 1 bis 4 im Abschnitt "Batterie auswechseln" aus. 2. Heben Sie die Leiterplatte aus dem Gehäuseoberteil heraus. Schrauben aus der Leiterplatte nicht entfernen. 3.

  • Seite 22: Batterie Auswechseln

    BATTERIE AUSWECHSELN Gehäuseunterteil 2 Batterien Sicherung 10A/250V jeweils 1,5V Gehäuseoberteil Sicherung 0.5A/250V Batteriefach Batteriestecker Abbildung 2A Abbildung 2B...

  • Seite 23: Benutzung Des Tastkopfhalters

    BENUTZUNG DES TASTKOPFHALTERS Bei Lagerung der Tastköpfe Kabel um das Holster wickeln.
  • Seite 24 BENUTZUNG DES TASTKOPFHALTERS Schieben Sie einen Tastkopfhalter für den einhändigen Meß gerätebetrieb heraus.

  • Seite 25: Benutzung Von Stä Nder Und Holster

    BENUTZUNG VON STÄ NDER UND HOLSTER Befestigen Sie einen Klappen Sie den Ständer für Klappen Sie den oberen Halter heraus, Nagel an der Werkbank. einfachere Meß geräteablesung auf. und hängen Sie ihn über eine Tür.
