Inhaltszusammenfassung für Albrecht Tank-Control V2

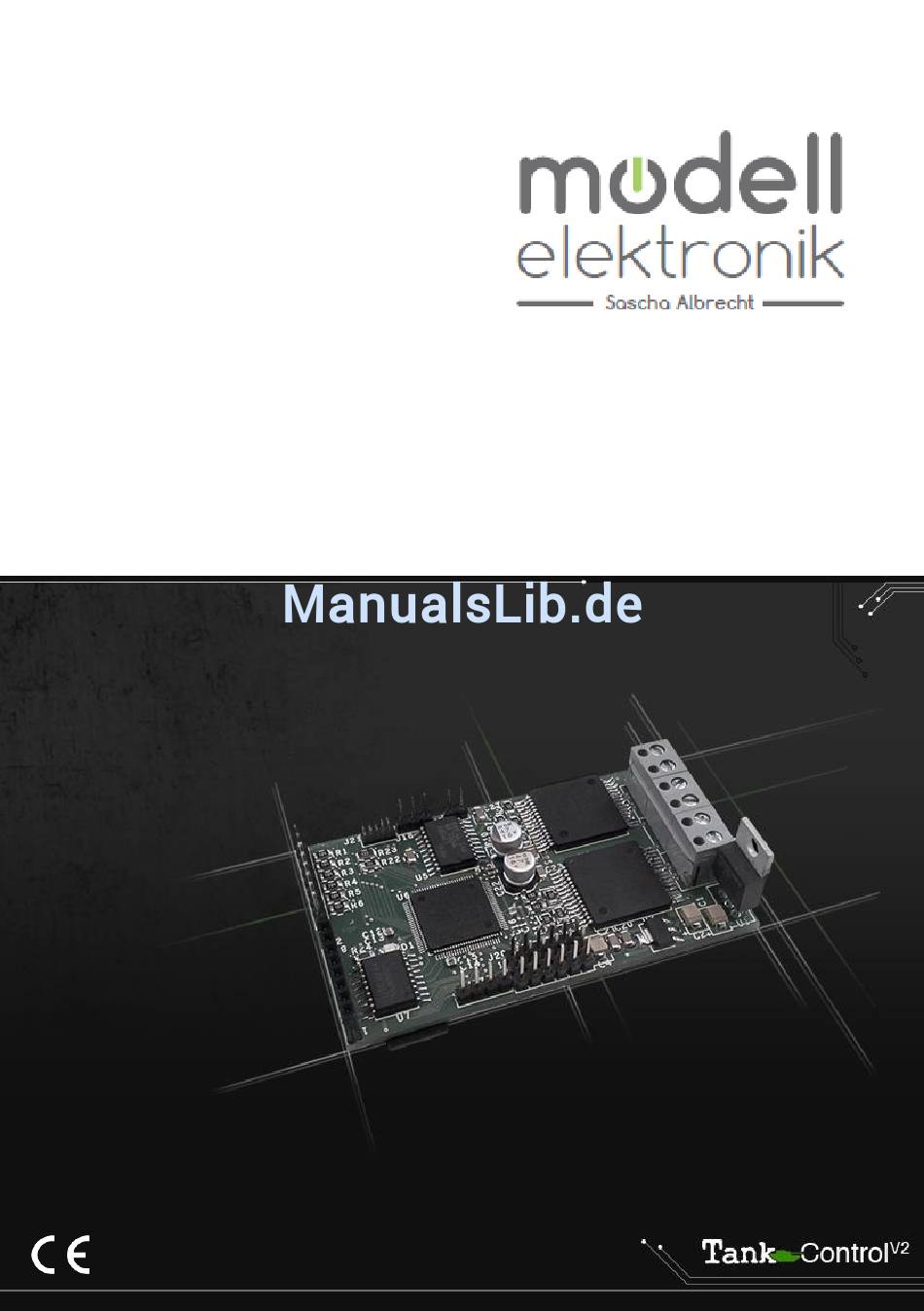

- Seite 1 BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis TECHNISCHE DATEN ....................2 BESTIMMUNGSGEMÄßE VERWENDUNG ..............3 .....................3 ICHERHEITSHINWEISE ........................3 NTSORGUNG PRODUKTBESCHREIBUNG ..................4 INBETRIEBNAHME ....................4 -SD-S .............7 ETRIEB MIT UND OHNE IKRO PEICHERKARTE KONFIGURATION MIT PC-TOOL ................8 .....................8 REIBERINSTALLATION ......................11 RSTE CHRITTE .......................12 PDATE FIRMWARE-UPDATE ....................12 FEHLERBEHEBUNG .................... -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der bestimmungsgemäße Einsatz des Gerätes ist die Fahrzeug-Steuerung im Funktionsmodellbaubereich. Die Ansteuerung des Gerätes erfolgt von einem Proportional-Fernsteuerungsempfänger! Ein anderer Einsatz als vorgegeben ist nicht zulässig. Sicherheitshinweise Betreiben Sie die Elektronik ausschließlich mit Kleinspannung und im festgelegten Betriebsspannungsbereich. ... -
Seite 4: Produktbeschreibung

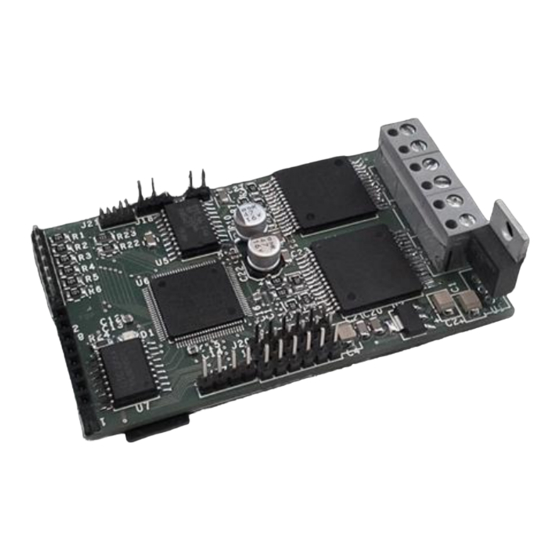

Produktbeschreibung Durch TankControl besteht die Möglichkeit, Modellfahrzeuge mit einer umfangreichen Funktionssteuerung auszurüsten. Dafür besitzt das Gerät zwei leistungsfähige Motortreiber für die Antriebsmotoren. Ein weiterer Motortreiber kann z.B. für einen Windenantrieb oder Turmdrehmotor (Panzermodell) verwendet werden. An den sechs PWM-Ausgängen können Modellbau-Servos zur Steuerung der Rohrwiege und des Rohrrückzuges (Panzermodelle), sowie externe (z.B. -
Seite 7: Betrieb Mit Und Ohne Mikro-Sd-Speicherkarte
Die Eingangskanäle haben folgende Belegung: Kanal 1: Fahren (vor/zurück) Kanal 2: Drehen (rechts/links) Kanal 3: Kanone heben/senken Kanal 4: Turmdrehen Kanal 5: Schuss MG (); Schuss Kanone () Kanal 6: Motor ein/aus (); Standlicht ein/aus () ... -
Seite 8: Konfiguration Mit Pc-Tool
Konfiguration mit PC-Tool Zur Konfiguration der Steuerung wird das PC-Tool TankControl verwendet. Eine Kopie des Programms befindet sich bereits im Ordner TankControl auf der mitgelieferten SD-Speicherkarte. Außerdem kann die Software in ihrer aktuellsten Version unter www.panzersteuerung.de → Downloads heruntergeladen werden. Das Programm benötigt keine Installation auf Ihrem Computer und kann direkt durch einen Doppelklick auf die Datei TankControlNew.exe gestartet werden. - Seite 9 Nach dem Öffnen des Gerätemanagers wird das Modul mit dem noch fehlenden Treiber unter dem Eintrag Andere Geräte angezeigt. Klicken Sie nun mit der rechten Maustaste auf den Eintrag TankControl V2 und wählen Sie Treibersoftware aktualisieren…. Im anschließenden Dialog wählen Sie Auf dem Computer nach Treibersoftware suchen. Im folgenden Dialog klicken Sie auf Durchsuchen und wählen anschließend den Unterordner Treiber aus, welcher sich im Programmverzeichnis des PC- Tools befindet.
- Seite 10 Nach dem Abschluss der Installation können Sie den Gerätemanger schließen. Ab sofort können Sie Ihr Steuerungsmodul mit dem PC-Tool über die USB- Verbindung konfigurieren.
-
Seite 11: Erste Schritte
Erste Schritte Nach dem Programmstart wird Ihnen die unten dargestellte Oberfläche angezeigt. Nachdem Sie zuvor den USB-Treiber installiert haben, öffnen Sie jetzt den Menüpunkt Konfiguration und wählen als Verbindungsart die Serielle Verbindung. Klicken Sie anschließend auf Einstellungen und wählen Sie Finden aus. Dadurch wird der vom Betriebssystem vergebene COM-Port automatisch bestimmt. -
Seite 12: Live-Update
Live-Update Bei aktiver USB-Verbindung können Live-Daten vom Steuerungsmodul gelesen werden. Dadurch können Sie z.B. die Einstellungen Ihrer Fernsteuerung überprüfen. Außerdem können dadurch die gewünschten Positionen der Turm-Servos (Heben/Senken, RRZ) live bestimmt und festgelegt werden. Firmware-Update Die Steuerung wird stets mit der aktuellsten Firmware-Version ausgeliefert. Unter www.panzersteuerung.de können Sie überprüfen, ob eine neuere Version zum Download bereit steht. -
Seite 13: Fehlerbehebung
Fehlerbehebung Die LED auf der Platine ist aus Eine dauerhaft inaktive LED deutet auf fehlende Betriebsspannung hin. Bitte überprüfen Sie die Versorgungspannung. Überprüfen Sie auch, dass beim Einschalten der Platine keine USB- Verbindung hergestellt ist. In diesem Fall startet das Modul in den Firmware-Update-Modus. - Seite 14 Sobald die Steuerung ein Soundset im Basisverzeichnis der Karte gefunden hat, lässt sich das Fahrzeug erst nach dem Anlassen des Motors bewegen (Kanal 6 ). Impressum Modell-Elektronik Sascha Albrecht Sauerdornweg 8, 99097 Erfurt Telefon 089 - 9605 8294 info@panzersteuerung.de www.panzersteuerung.de...
