WSC 204
(WSC 204 0102, WSC 204MH 0102, WSC 204 KP 0102, WSC 204BZ 0102)
RWA-Kompaktzentrale
Bedienungsanleitung / Technische Information
WSC 204 0102 - WSC 204BZ 0102
Kunststoffgehäuse
DK
+45 4567 0300
UK & IE
+44 (0) 1536 510990
DE
+49 (0) 5221 6940 -500 Vertrieb / -650 Technik
CH
+41 (0) 62 289 22 22
Other markets
+45 4567 0300
WSC 204 0102 - 204MH 0102 - 204BZ – 204KP install 1502-DE
Kunststoffgehäuse mit integrierter RWA-Bedienstelle
info.dk@windowmaster.com
info@windowmaster.co.uk
info@windowmaster.de
info@windowmaster.ch
info@windowmaster.com
©WindowMaster 2011, 2015 ®WindowMaster is a registered trademark used under licence by WindowMaster Group

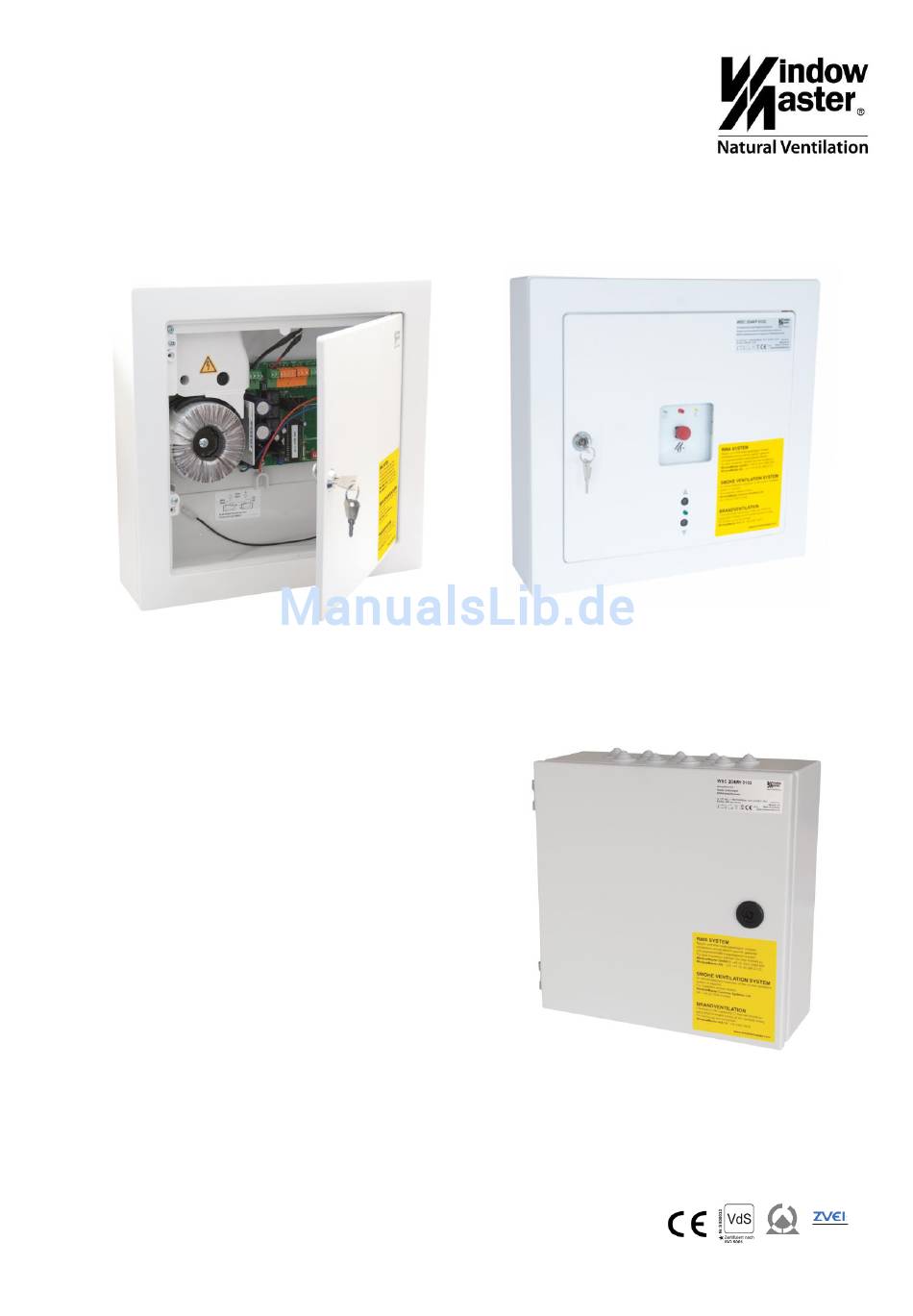

WSC 204KP 0102
WSC 204MH 0102
Stahlblechgehäuse
www.windowmaster.com
M itglied im
Fac hk rei s
el ek trom otori s c h
betri ebene
Rauc h- und Wärm e-
abz ugs anl agen
