Inhaltszusammenfassung für Monacor TFT-1900LCD

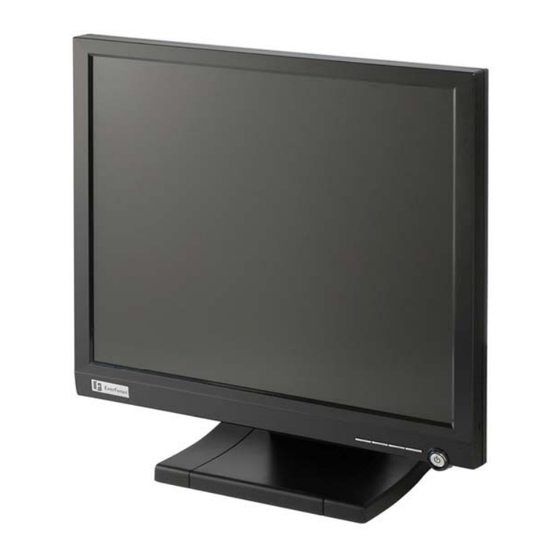

- Seite 1 INSTALLATIONSHANDBUCH TFT-1900LCD 19" TFT Monitor...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Sicherheitshinweise Befolgen Sie die nachstehenden Sicherheitshinweise, um Schäden zu verhindern: Platzieren Sie das Gerät niemals in unmittelbarer Nähe von Heizungen, Öfen und sonstigen Heizquellen sowie unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät ausschließlich an Standorten, die die zugelassene Umgebungstemperatur von 0°C ~ +40°C nicht unter- bzw. -
Seite 3: Inhaltsverzeichnis
Inhalt SICHERHEITSHINWEISE ..........................- 2 - 1. EINFÜHRUNG..............................- 4 - 2. EIGENSCHAFTEN ............................- 4 - 3. LIEFERUMFANG ............................- 4 - 4. ANSCHLÜSSE..............................- 4 - 5. INSTALLATION .............................- 5 - 6. TASTEN GERÄTEFRONT ..........................- 5 - 7. EINSTELLUNGEN ............................- 6 - Farbe ................................- 7 - Bildeinstellung ............................- 7 - Position .................................- 7 - OSD Menü... -
Seite 4: Einführung
1. EINFÜHRUNG Der TFT Monitor TFT-1900LCD wurde für den Einsatz in CCTV Installationen entwickelt. Diese Monitorserie ist mit der neuesten 3D-Kammfilter-Technologie für klare, natürliche Farbwiedergabe ausgestattet. Die unterschiedlichen Videoeingangsarten sowie die hervorragende Anzeigequalität ermöglichen den Einsatz in allen professionellen CCTV Anwendungen. -
Seite 5: Installation
5. INSTALLATION 1. Verbinden Sie, gemäß den vorhandenen Geräten, den Videoausgang des CCTV Gerätes (Digitalrekorder, Multiplexe,r Quad usw.) mit dem zugehörigen Videoeingang (AV, S-Video oder VGA). Verwenden Sie für den Anschluss eines Composite Videosignals an einen zweiten Monitor oder ein anderes Videogerät den AV2 Eingang / Ausgang. Schließen Sie das an den AV2 Ausgang angeschlossene Videogerät mit einem 75 Ohm Widerstand ab. -
Seite 6: Einstellungen
7. EINSTELLUNGEN Alle Monitoreinstellungen werden über das Bildschirmmenü vorgenommen. Drücken Sie die Taste „M“, um das Hauptmenü zu öffnen: Verwenden Sie die Tasten „+“ und „-„ zur Auswahl eines Menüpunkts und bestätigen Sie mit der Taste „A“. - 6 -... -
Seite 7: Farbe
Farbe 1. Kontrast Einstellung des Bildkontrastes. 2. Helligkeit Einstellung der Bildschirmhelligkeit 3. Farbe Einstellung der Farbsättigung Rot / Grün / Blau. Drücken Sie “-” oder “+ “ um den Parameter zu verändern. 4. Farbtemp Einstellung der Farbtemperatur Drücken Sie “-” oder “+ “... -
Seite 8: Spezifikationen
8. SPEZIFIKATIONEN Artikelnummer TFT-1900LCD 1. Analog-Video RGB 0.7 Vs-s, 75 Ohm Sync. Videoeingangssignal 2. Composite PAL / NTSC 1Vs-s (0.7V Video+0.3V Sync), 75 Ohm. 3. S-Video 1 x S-Video Mini - DIN 1 x VGA D-sub 15-pin Eingangsanschlüsse 2 x Composite Video BNC... -
Seite 9: Unterstützte Vga Modi
9. UNTERSTÜTZTE VGA MODI Auflösung H Freq.(kHz) V Freq.(Hz) Anmerkung 640x400@70 31.46 640x480@60 31.5 59.940 VESA 640x480@72 37.9 72.809 VESA 640x480@75 37.5 75.000 VESA 720x400@70 31.46 VESA 800x600@60 37.9 60.188 VESA 800x600@72 48.1 72.000 VESA 800x600@75 46.9 75.087 VESA 1024x768@60 48.4 60.004 VESA...
