Einbauanleitungsnummer:
Erste Ausgabe: 17-02-05
Multipoint Liquid Propane Injection (LPi) System
Fahrzeugmarke
Typ
Hubraum
Motortyp
Getriebeausführung
Modelljahr
Informationen zum Tank
220494.3
Einbauanleitung für das
Chevrolet/Daewoo
:
: Lacetti 1.4/1.6i 16V
Nubira 1.4/1.6i 16V
: 1399 / 1598 cc
: F14D3 / F16D3
: Schaltgetriebe/Automatikgetriebe
: 2005
: Lacetti:
Nubira Sedan:
Nubira Wagon:
Nubira Wagon:
Montageanleitung
DC/Name
D05 086 RD
Freigabe
06-01-06 RD
Versenkter Einbau 52 l Ringtank
Versenkter Einbau 52 l Ringtank
Versenkter Einbau 52 l Ringtank
Versenkter Einbau 56 l Ringtank CF
RD
221562.3
221562.3
-1-
Werbung
Verwandte Anleitungen für VIALLE 220494.3
Inhaltszusammenfassung für VIALLE 220494.3
- Seite 1 220494.3 221562.3 Einbauanleitungsnummer: Montageanleitung Erste Ausgabe: 17-02-05 DC/Name D05 086 RD Freigabe 06-01-06 RD Einbauanleitung für das Multipoint Liquid Propane Injection (LPi) System Chevrolet/Daewoo Fahrzeugmarke : Lacetti 1.4/1.6i 16V Nubira 1.4/1.6i 16V Hubraum : 1399 / 1598 cc Motortyp : F14D3 / F16D3 Getriebeausführung...
-
Seite 2: Allgemeine Richtlinien
Inhaltsverzeichnis, Allgemeine Richtlinien 221562.3 06-01-06 Komponentenübersicht Motorraum, Verlegung Kabelbaum und Leitungspaket 221562.0 17-02-05 Krümmer aus-/einbauen (Injektoren von Vialle einbauen lassen) 221562.0 17-02-05 Injektoren einbauen (selbst bohren & und Krümmer aufbauen) 221562.0 17-02-05 Injektoren einbauen (selbst bohren & und Krümmer aufbauen) 221562.0 17-02-05 Injektoren einbauen (selbst bohren &... - Seite 3 - Komponentenübersicht - Verlegung Kabelbaum - Verlegung Leitungspaket Steuergerät (Gasanlage) Sicherungshalter (Gasanlage) Koppelblock Kraftstoffwahlschalter Hauptrelais (Gasanlage) Ersatzwiderstände Anschluss KI. 30 am Batterieplusstützpunkt Anschluss KI. 31 am Motorblock Anschluss Motorlaufschutz (Benzinanlage) Nicht belegt Anschluss zum Unterbrechen der Benzineinspritzventile Anschluss der Gas-Injektoren (Gasanlage) λ...
- Seite 4 - Krümmer aus-/einbauen (Injektoren von Vialle einbauen lassen) Krümmer aus-/einbauen Krümmer gemäß Werkstatthandbuch ausbauen. ACHTUNG: Der ausgebaute Krümmer muss mit dem Versandformular an Vialle eingeschickt werden und wird mit eingebauten LPi-Injektoren zurückgeschickt. Abb. 2 Krümmer aus-/einbauen Gewindestange aus Gewindebohrung entfernen...
- Seite 5 - Injektoren einbauen (selbst bohren & Krümmer aufbauen) Injektoren einbauen Krümmer gemäß Werkstatthandbuch ausbauen. Erfordertes Werkzeug: 4x Bohrloch Ø9,1mm bohren. (empfolen: Bohrschablone benutzen) Werkzeugsatz: 8228.0 Bohrschablone: 275159.0 Ø9,1 (4x) 49,5 41,5 Abb. 5 10° 50° 46,5° 50° 50° Abb. 6 221562.0...
- Seite 6 - Injektoren einbauen (selbst bohren & Krümmer aufbauen) Injektoren einbauen Material gemäß Abb. entfernen. Abb. 7 Injektoren einbauen Auslassröhren einbauen. (Hierzu auf Auslassrichtung achten) Abb. 8 Injektoren einbauen Injektoren gemäß Abb. einbauen. Zur Montage der LPG injector O-Ringe nur mit säurefreier Vaseline bestreichen O-ring 3 x 1,5 mm...
- Seite 7 - Injektoren einbauen (selbst bohren & Krümmer aufbauen) Leitungen einbauen Leitungen gemäß Abb. einbauen. Kupplungen auf Leckagen prüfen. Abb. 10 Krümmer einbauen Gewindestange aus Gewindebohrung entfernen. Nocken bis an Gewinde recht nach unten abfeilen. Krümmer gemäß Werkstatthandbuch einbauen. Abb. 11 Krümmer einbauen Halter gemäß...
- Seite 8 - Koppelblock einbauen Koppelblock einbauen Halter gemäß Abb. anpassen. Abb. 13 Koppelblock einbauen Koppelblock gemäß Detail am Halter montieren. distanzbuchse halter streifen karosseriering bloc de décartement support caoutchouc rondelle Abb. 14 distance tube support Koppelblock einbauen rubber washer Gasleitungen (des Tanks) am Koppelblock montieren. Halter mit Koppelblock und Ablassleitung mit Blechschraube am vorhandenen...
- Seite 9 - Koppelblock einbauen Koppelblock einbauen Leitungsverlauf Injektoren- Koppelblock. Abb. 16 221562.0...

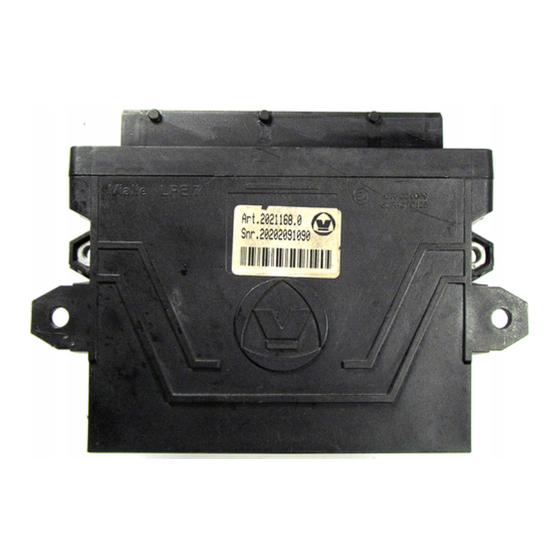

- Seite 10 - Steuergerät (Gasanlage) einbauen Steuergerät (Gasanlage) einbauen 2x Bohrloch Ø8mm auf markierte Position bohren. Ø 8mm (2x) Abb. 17 Steuergerät (Gasanlage) einbauen 2x Schraube (M6x30) mit 4x Schraubenmutter (M6) gemäß Abb. montieren. Steuergerät mit Unterlegscheibe und Federring einbauen, siehe Detail. (2x) Abb.
- Seite 11 - Kabelbaum verlegen - Kraftstoffwahlschalter einbauen - Sicherungsaufkleber anbringen Kabelbaum verlegen ACHTUNG: Bei 5 oder 6 Zyl., mitgelieferten Stecker Kabelbaum für die LPi-Injektoren, (5-6 Zyl) am Hauptkabelbaum löten, siehe Schaltplan, auf Farbe der Kennzeichnung achten. Kabelbaum gemäß Abbildung 1 auf Seite 3 im Fahrzeug verlegen.
- Seite 12 - Kabelbaum LPi anschließen Übersicht Anschlussorte: siehe Abb. 1 auf Seite 3 Schaltplan: siehe letzte Seite Kabel violett/weiß und gelb/weiß Die Kabel ohne Anschlussstecker können auf die λ-Sonde Anschluss 1 Signal(Spannung) und Masse gewünschte Länge gekürzt werden. (Eventuelle) Überlän- Position : 5 cm vor der Zündspule, 4-poliger gen der Kabel mit Anschlussstecker wegen EMV-Störungen λ−...
- Seite 13 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Lacetti Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Ringtank einbauen Befestigung Spannbänder Ø14 mm 2 Bodenentlüftung Ø32 mm - Bodenmatte und Reserverad herausnehmen. 3 Durchführung Füllschlauch Ø30 mm - Gradlehre mit der Mitte auf Punkt Radkastens legen.
- Seite 14 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Lacetti Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Abdeckplatte anpassen Mitgelieferte Abdeckplatte gemäß Abb. zurechtsägen. 1100 Abb. 26 Abdeckplatte anpassen Beide Teile mit Hilfe eines gebogenen Streifens (3x) an einander montieren, siehe Detail. Erhöhungsblöcke gemäß Abb. positionieren (3x) (mit Klebstoff sichern).
- Seite 15 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Lacetti Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Erhöhungsblöcke anpassen 2x Erhöhungsblock gemäß Abb. anfertigen. (H=70mm) H=70mm (2x) Abb. 29 Erhöhungsblöcke anpassen Erhöhungsblöcke (2x) in die Ecken positionieren, siehe Detail. Abdeckplatte und Bodenmatte positionieren. Abb. 30 221562.0 -15-...
- Seite 16 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Sedan Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: 1 Befestigung Spannbänder Ø14 mm Ringtank einbauen 2 Bodenentlüftung Ø32 mm 3 Durchführung Füllschlauch Ø30 mm - Bodenmatte und Reserverad herausnehmen. - Gradlehre mit der Mitte auf Punkt Radkastens legen.
- Seite 17 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Sedan Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Abdeckplatte anpassen Mitgelieferte Abdeckplatte gemäß Abb. zurechtsägen. 1100 Abb. 34 Abdeckplatte anpassen Zugunsten des Bodenmattehakens, 2x Aussparung anfertigen. (3x) Loch(50x70mm) zugunsten des Bodenmatte- Bügels anfertigen. Beide Teile mit Hilfe eines gebogenen Streifens (3x) an einander montieren, siehe Detail.
- Seite 18 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Sedan Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Erhöhungsblöcke anpassen 2x Erhöhungsblöcke gemäß Abb. anfertigen (H=70mm) H=70mm (2x) Abb. 37 Erhöhungsblöcke anpassen Erhöhungsblöcke (2x) in die Ecken positionieren, siehe Detail. Abdeckplatte und Bodenmatte positionieren. Abb.
- Seite 19 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Wagon Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Ringtank einbauen 1 Befestigung Spannbänder Ø14 mm 2 Bodenentlüftung Ø32 mm 3 Durchführung Füllschlauch Ø30 mm - Bodenmatte und Reserverad herausnehmen. - Gradlehre mit der Mitte auf Punkt Radkastens legen.
- Seite 20 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Wagon Marke/Typ: Versenkter Einbau 52 l Ringtank Informationen zum Tank: Abdeckplatte anpassen Kreis Ø580mm an der markierten Position aussägen. Abb. 42 Abdeckplatte anpassen In Beziehung zu Schläuchen, wo nötig Kunststoff entfernen. Abb. 43 221562.3 -20-...
- Seite 21 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Wagon Marke/Typ: Versenkter Einbau 56 l Ringtank CF Informationen zum Tank: Ringtank einbauen - Bodenmatte, Reserverad und Werkzeugfach herausnehmen. - Gradlehre mit der Mitte auf Punkt des Radkastens legen, Bohrloch bei etwa 315° und bei 135° anzeichnen und bohren (siehe Detail).
- Seite 22 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Wagon Marke/Typ: Versenkter Einbau 56 l Ringtank CF Informationen zum Tank: Außenfüllstutzen einbauen Außenfüllstutzen rechts in den Stoßfänger einbauen. Füllschlauch montieren. Ø 70mm Abb. 46 Gasleitung einbauen Leitungspaket gemäß Abbildung 1 auf Seite 3 unter den Fahrzeug verlegen (beim Koppelblock anfangen).
- Seite 23 Montageanleitung Gepäckraumseite Chevrolet/Daewoo Nubira Wagon Marke/Typ: Versenkter Einbau 56 l Ringtank CF Informationen zum Tank: Abdeckplatte anpassen Abdeckplatte gemäß Abb. anpassen. Abb. 48 Abdeckplatte anpassen Alles anschließen. Werkzeugfach zurücksetzen. Angepasste Abdeckplatte zurücksetzen. Abb. 49 221562.3 -23-...
- Seite 24 - Schaltplan (LPE-7) LPi injector LPi injektor Pumpe Absperrhahn Kl. 31 LPi injector LPi injektor LPi injector LPi injektor LPi injector LPi injektor LPi injektor LPi injector 3 2 1 3 2 1 LPi injector LPi injektor 3 2 1 3 2 1 2 1 3 221562.3...
