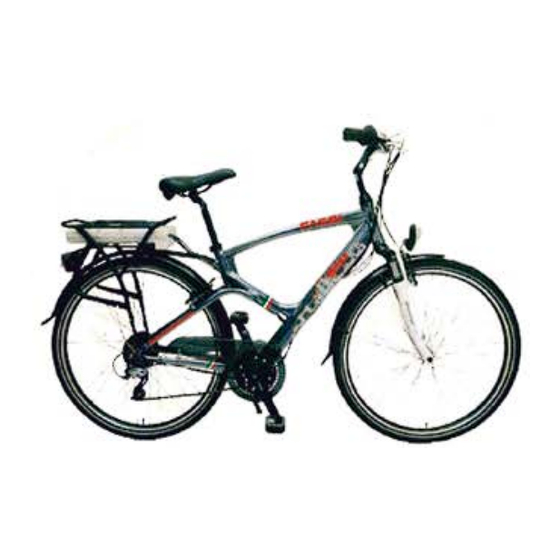

EINLEITUNG Herzlichen Glückwunsch zum Kauf Ihres neuen E-Bikes Fassi Sport, Modell Milan Evo - Venice Evo. Dieses E-Bike wurde mit Sorgfalt hergestellt, entspricht hohen Sicherheits- merkmalen und durchlief alle Qualitätskontrollen. Bei sachgemäßer Anwendung und Pflege wird Ihnen das E-Bike als beständi- ges und zuverlässiges Produkt viel Freude bereiten.
TECHNISCHE DATEN Technische Daten und Beschreibung Die Modelle der Serie Milan Evo - Venice Evo erkennen über einen Sensor die Trittfre- quenz des Pedalantriebs. Der elektrische Hilfsmotor generiert daraufhin die benötigte Unterstützung. Die Antriebseinheit hat eine kontinuierliche maximale Nennleistung von 0,25 kW.
SICHERHEITSHINWEISE » Die Modelle der Serie MIlan Evo - Venice Evo können ab einem Alter von 14 Jahren gefahren werden. » Für das E-Bike gelten alle für Radfahrer üblichen Bestimmungen, Verordnungen und Gesetze der Straßenverkehrsordnung. » Die Höchstgeschwindigkeit von 25 km/h soll nicht überschritten werden.
MONTAGEANLEITUNG Vor der Montage überprüfen Sie bitte das Vorhandensein aller getrennt verpackten Teile. 1) Rahmen 2) Vorderrad 3) Schutzbleche 4) Pedale 5) Akkuladegerät 6) Scheinwerfer...
1. MONTAGE DES VORDERRADS Montieren Sie das Schutzblech Schieben Sie das Vorderrad in die Vorderradgabel und ziehen Sie die Befestigungsschrauben fest.
2. ZUSAMMENbAU DER bREMSEN Stecken Sie das Bremsseil in den dafür vorgesehenen Schlitz am Bremsarm. Regulieren Sie den Abstand zwischen den Bremsbe- lägen und der Felge (empfohlener Abstand 2 mm) und ziehen Sie die Schrauben fest. Die Feineinstellung der Federspannung können Sie Zugeinstellschraube am Bremshebel regulieren.
Drehen Sie den Lenker im Winkel von 90 Grad zur Vorderradgabel. Benutzen Sie den (gegebenenfalls mitgelieferten) Inbusschlüssel, um die Schrauben des Lenkers fest- zuziehen. 4. MONTAGE DER PEDALEN Die Pedale sind für die Seiten jeweils links mit dem Buchstaben „L“ und rechts mit dem Buchstaben „R“...
bETRIEbSANLEITUNG Einführung Die Technologie der Antriebsunterstützung ist in der Lage, die Trittfrequenz des Pedalantriebs zu erkennen und generiert daraufhin die geeignete Ener- gieleistung. Beim Treten auf die Pedale wird der Motor aktiviert. Eine leichter Pedalantrieb reicht also aus, um den Motor zu starten. Für den Antrieb ist der Motor zuständig, der sich an der vorderen Nabe befin- det (Abb.
Seite 11
Schieben Sie den Akku vorsichtig in die in den hin- teren Gepäckträger ein, bis er in der Akkuhalterung einrastet. Den Akku sorgfältig befestigen, indem Sie den Schlüssel im Uhrzeigersinn drehen. Das Gerät durch Drücken des Schalters aktivieren. | = on O = off Durch Drücken der Taste am hinteren Teil des Akkus kann der Ladezustand des Akkus kontrolliert...
bEDIENUNG DES DISPLAyS Akkuspannung: 24/36 V Displayanzeige: Beschreibung des Displays: 1. Akku-Ladezustand (POWER) Der multifunktionale Displaybereich beinhaltet folgende Punkte: 2. Kilometeranzeige der Gesamtstrecke = ODO, der Einzelstrecke = TRIP, Dauer = TIME. 3. Geschwindigkeit - aktuelle Geschwindigkeit = CUR, Maßeinheit: MPH, km/h 4.
Seite 13
2. Anzeige des Inhalts des multifunktionalen Displaybereichs 3. Ein kurzer Druck auf die Taste [Powertaste] ändert den Wert des multifunktionalen Displaybe- reichs 4. Einstellung der Stufe der Antriebsunterstützung / E-Power 1. Im Modus Antriebsunterstützung 2. Ein kurzer Druck auf die Taste : Die Stufe erhöht sich +1 3.
HINWEISE ZUM LADEN DES AkkUS Es ist äußerst wichtig, den Akku vor der ersten Inbetriebnahme vollständig zu laden. Für das erstmalige Aufladen sind 8 Stunden notwendig. Bei vollständig geladenem Akku leuchtet die Kontrollleuchte des Ladegeräts grün auf. Sollten Sie diese Punkte nicht befolgen, könnte das zu einer mangelhaften Akkuleistung führen.
Seite 15
Nehmen Sie den Akku vorsichtig aus der Halterung. Nutzen Sie das mitgelieferte Ladegerät zum Aufladen des Akkus. Technische Daten des Ladegeräts Input AC110-240V~1.8A MAX 47.0V-63HZ Output 42.0V 1.8A Für die Modelle Milan-Venice Li-ion 36V / 10Ah Akku • Laden Sie den Akku an einem trockenen und kühlen Ort auf.
Befestigen Sie den Akku, indem Sie den Schlüssel im Uhr- zeigersinn drehen. Durch Drücken der Taste am hinteren Teil des Akkus kön- nen Sie den Ladezustand des Akkus überprüfen. Vollständige Aufladung: - Bei vollständig geladenem Akku leuchten alle 4 LEDs auf (grünes Licht). Entladung: Wenn der Akku entladen ist, leuchtet bei Tas- tendruck ein rotes Licht auf.
Seite 17
• Die Funktion und der Erhalt des Akkus sind bei zu hohen oder zu niedrigen Tem- peraturen nicht mehr gewährleistet. Dies kann zu einer Reduzierung der Akku- leistung und Lebensdauer führen. Es ist empfehlenswert, den Akku bei Raumtem- peraturen zu lagern, wenn er nicht benutzt wird. • Nutzen Sie den Akku nicht bei Temperaturen unter 0 Grad oder über 40 Grad.
GANGSCHALTUNG Die Gangschaltung Shimano Tourney 7-Gang ist nicht mit dem Motor verbunden. Dies ermöglicht Ihnen beim Fahren, den am besten geeigneten Gang selbst zu wählen. • Der rechte Schalthebel aktiviert die hintere Gangschaltung. • Der linke Schalthebel aktiviert die vordere Gangschaltung. • Mit Betätigung des Schalthebels kann man den Gang wählen.
SATTEL • Prüfen Sie, ob die Höhe des Sattels richtig eingestellt ist. • Regulieren Sie die Sattelhöhe so, dass die Markierung an der Sattelstütze nicht nach außen sichtbar wird. bREMSEN • Prüfen Sie, ob die Bremsen richtig eingestellt sind und in jeder Situation gut funktionieren.
REINIGUNG Reinigung der elektrischen Komponenten des E-Bikes: Entfernen Sie den Staub auf den elektrischen Komponenten mit einem tro- ckenen Tuch. Verwenden Sie nie Wasser oder flüssige Reinigungsmittel für die Reinigung des Motors, des Akkus oder der elektrischen Komponenten. Reinigung der normalen Fahrradteile: Entfernen Sie den Staub mit einem trockenen Tuch.
LöSUNG VON TECHNISCHEN PRObLEMEN Fehlerquelle Maßnahme Die Antriebseinheit funk- Die Energieversorgung ist Schalten Sie die Energieversor- tioniert nicht, das E-Bike nicht eingeschaltet. gung ein. startet nicht Der Akku ist entladen. Ladens Sie den Akku auf. Die elektrischen Kabel haben Verbinden Sie die Kabel. sich gelöst.
Seite 22
Inverkehrbringer: LIMAL TRADE GmbH Tungendorfer Str. 10 24536 neumünster Deutschland Mail: service@limal.de...
