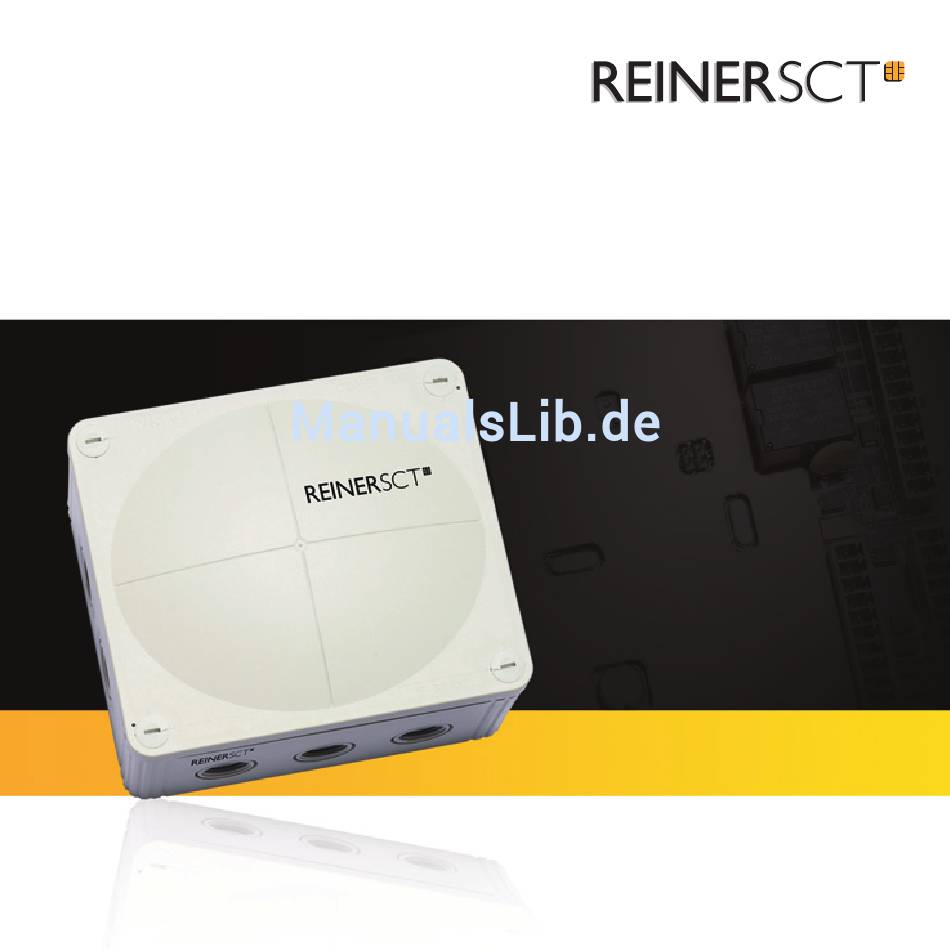

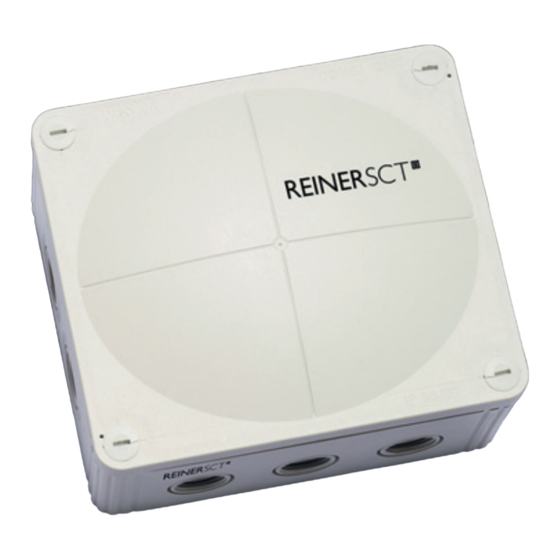

  • Seite 1 Kurzanleitung timeCard accessbox...

  • Seite 2: Inhaltsverzeichnis

    Herzlichen Glückwunsch zum Erwerb der timeCard accessbox. In dieser Kurzanleitung finden Sie Hinweise zur Installation und Einrichtung des Geräts. Inhaltsverzeichnis Einrichtung Installationshinweise Anschlussvarianten bei PoE Stromversorgung Verdrahtungsplan – Stromversorgung Verdrahtungsplan – Peripherie...

  • Seite 3: Einrichtung

    Einrichtung Bevor die timeCard accessbox installiert wird, sollten die Netzwerkparameter eingegeben werden. Gehen Sie dazu wie folgt vor: 1. Schließen Sie das mitgelieferte Netzteil an und verbinden Sie die timeCard accessbox über das Netzwerk mit einem PC. 2. Um die Konfigurationsoberfläche der timeCard accessbox aufzurufen, geben Sie folgende Adresse in Ihrem Browser ein: http://172.29.207.245* .

  • Seite 4: Installationshinweise

    Installationshinweise Um die timeCard accessbox vor unbefugtem Zugriff zu schützen, muss diese im sicheren Bereich innerhalb des Gebäudes installiert werden! Die Anschlussklemmen in der Box dienen dem Anschluss der externen RFID-Leser (J2+ J3) und der externen Türkomponenten (J1), sowie der Stromversorgung, entsprechend der Steckerbelegung.

  • Seite 5: Anschlussvarianten Bei Poe Stromversorgung

    Anschlussvarianten bei PoE Stromversorgung Bei einer Stromversorgung via Power over Ethernet (PoE) liefert die timeCard accessbox eine Ausgangs- spannung mit der zum Beispiel auch ein elektro- nischer Türöffner betrieben werden kann. Bitte beachten Sie hierbei die maximale Leistungsabgabe der accessbox (12V DC; 0,5A).

  • Seite 6: Verdrahtungsplan - Stromversorgung

    Verdrahtungsplan – Stromversorgung Zur Stromversorgung bitte eine der nachfolgenden Varianten wählen: Verwendung Klemme 12 - 24 VDC 1 A Power IN VCC J1 - 19 J1 - 21 Power IN GND 5,3 VDC 1 A Power IN VCC J1 - 22 J1 - 21 Power IN GND Power over Ethernet (POE)

  • Seite 7: Verdrahtungsplan - Peripherie

    Verdrahtungsplan – Peripherie Optional Externer RFID-Leser DES 1 externer RFID-Leser DES 2 min. min. min.
  • Seite 8 REINER Kartengeräte GmbH & Co. KG Goethestr. 14 78120 Furtwangen Germany Telefon: +49 (7723) 5056-0 Telefax: +49 (7723) 5056-778 E-Mail: mail@reiner-sct.com Internet: www.reiner-sct.com...
