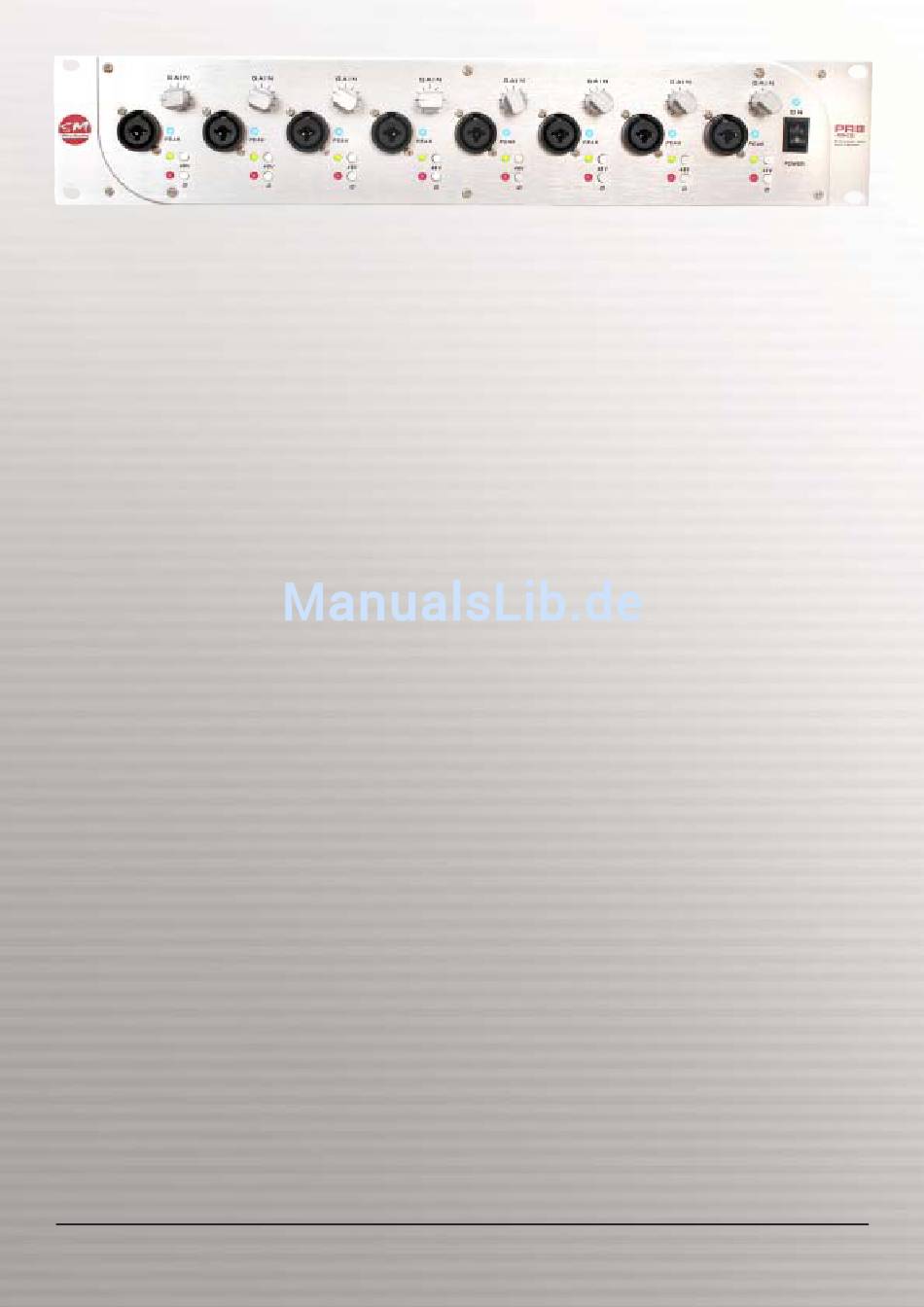

Die Vorderseite des PR8 MK2
4. Bedienelemente
4.1 Pegelregler für die Vorverstärkung
Stellt die Vorverstärkung der Signalquelle mittels des Drehreglers für jeden der acht Kanäle ein.
4.2 Schalter für Phantompower
Die Phantompower lässt sich für jeden Kanal getrennt ein- oder ausschalten. Sie wird für
Kondensatormikrofone ohne Spannungsversorgung (Batterie oder externes Netzteil) benötigt. Bei
aktivierter Phantompower leuchtet die entsprechende Status-LED.
4.3 Schalter für die Phasenumkehr eines Signals
Kehrt die Phasenlage des Eingangssignals um 180º um. Diese Funktion wird dann benötigt, wenn
beispielsweise eine Snare Drum mit zwei Mikrofonen simultan abgenommen wird.
Das Ergebnis klingt dann sauberer, weil die gemeinsamen Signalanteile der Mikrofone durch die
Phasenumkehr ausgelöscht werden.
4.4 LED Clipping Anzeige
Jeder Kanal besitzt eine eigene Clipping-LED. Diese leuchtet rot auf, wenn das Eingangssignal zu
laut ist und übersteuert. In diesem Fall sollte der Verstärkungspegel etwas zurückgenommen wer-
den, um Signalverzerrungen zu vermeiden.
4.5 An- und Ausschalter
Schaltet den PR8 MK2 an und aus.
5. Anwendungshinweise
5.1 Verwendung PR8 MK2
Der Einsatz des PR8 MK2 ist sehr einfach. Jeder der acht Kanäle besitzt einen eigenen Ein-
und Ausgang sowie eine regelbare Vorverstärkung. Sie müssen lediglich entscheiden, ob der
entsprechende Kanal Phantompower benötigt, ob Sie mit einer Phasenumkehr des Signals
arbeiten wollen oder ob Sie einen externen Signalprozessor (Kompressor, Effektgerät etc.) in
den Audiopfad einschleifen möchten.
Schritt für Schritt: Die richtige Verkabelung
Schließen Sie ein Eingangssignal an einen der acht Eingänge auf der Vorderseite des PR8 MK2 an.
Wenn Sie ein Kondensatormikrofon verwenden, das eine externe Stromversorgung von 48V benötigt,
schalten Sie die Phantompower ein. Bei aktivierter Phantompower leuchtet die entsprechende Status-
LED. Beim Anschluss eines dynamischen Mikrofons oder Line-Signals (z.B. Synthesizer) benötigen
Sie keine Phantompower. Deaktivieren Sie dann diese. Wenn Sie die Phase des Signals umkehren
wollen, drücken Sie einfach den Phasenumkehrschalter. Verbinden Sie den verwendeten Ausgang des
PR8 MK2 mit Ihrem Studioequipment (Audiointerface, Mischpult, etc.). Sie können hierbei entweder
den symmetrischen XLR-Ausgangoder den unsymmetrischen Klinkenausgang mit Line-Pegel nutzen.
7
Bedienelemente – Anwendungshinweise
