Verwandte Anleitungen für TC Electronic BG500/210
Inhaltszusammenfassung für TC Electronic BG500/210
- Seite 1 BG500/210 BG500/115 BEDIENUNGSANLEITUNG...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Achtung! 1 Bitte lesen Sie diese Anweisungen. • Um die Gefahr eines Feuers oder eines elektrischen Schlages zu vermeiden, 2 Bitte bewahren Sie diese Anweisungen auf. dürfen Sie dieses Gerät keinem tropfendem Wasser oder Spritzwasser aussetzen. 3 Beachten Sie alle Warnhinweise. Stellen Sie keine mit Flüssigkeiten gefüllten Behältnisse –... - Seite 4 Für Kunden in Kanada: Elektromagnetische Verträglichkeit/Funkentstörung Dieses digitale Gerät der Klasse B entspricht den kanadischen Dieses Gerät ist geprüft worden und entspricht den Richtlinien Bestimmungen für Interferenz verursachende Geräte ICES-003. der Federal Communications Commission (FCC) für digitale Cet appareil numérique de la classe B est conforme à la norme Geräte der Klasse B nach Abschnitt 15.
-
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINLEITUNG Inhaltsverzeichnis ......3 Einleitung ........4 Einrichtung –... -
Seite 6: Einleitung
Technologie, die Ihnen eine einfach zu bedienende, aber leistungsstarke Kombination aus großartigem Bass-Sound und überzeugenden Features bietet. Kurz: der BG500 ist „loud and proud“. TC Electronic entwickelt seit vielen Jahren Verstärker und hat mit Active Power Management™ eine Verstärkertechnologie geschaffen, die alle klanglichen Vorzüge eines Röhrenverstärkers mit 500 Watt ungebremster Leistung verbindet. -
Seite 7: Einrichtung - Kurzanleitung
EINRICHTUNG – KURZANLEITUNG Wenn Sie sofort loslegen wollen … Konfiguration Wenn Sie dieser Kurzanleitung folgen, werden Sie schon in • Verbinden Sie das Netzkabel mit einer Steckdose. Achten wenigen Minuten spielen können. Sie dabei darauf, dass die Netzspannung dem auf der Rückseite des Verstärkers angegebenen Spannungsbereich entspricht! Auspacken... -

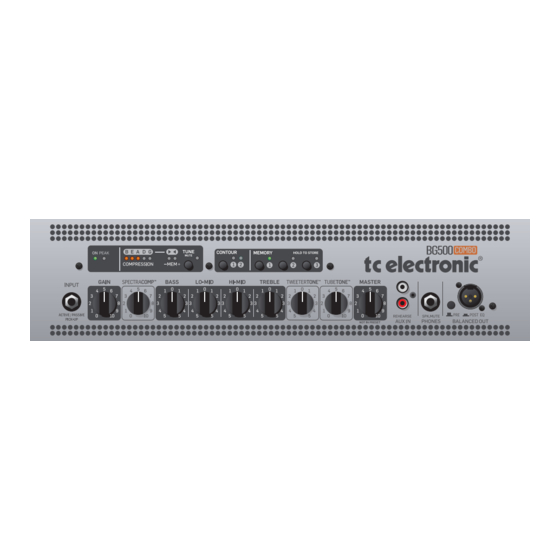

Seite 8: Vorderseite
BEDIENUNG– VORDERSEITE 1 – INPUT-Buchse – Instrumenteneingang 3 – SPECTRACOMP-Regler An diese 6,3 mm-Klinkenkuchse können Sie über ein Drehen Sie den Regler SPECTRACOMP, um die Intensität der Instrumentenkabel einen aktiven oder passiven Bass Kompression durch den SpectraComp-Kompressor einzustellen. anschließen. Der Eingangsbereich des BG500 Combo eignet SpectraComp™... - Seite 9 BEDIENUNG– VORDERSEITE SpectraComp im Detail die E-Saite zu stark komprimiert wird. Mit anderen Worten: Sie bewegen sich stets auf einem schmalen Grad und gehen in Pegelabsenkung / Kompressionsanzeige jedem Fall klangliche Kompromisse ein. Wenn Sie SpectraComp™ verwenden, zeigt die Mit der spektralen Kompression hingegen erlaubt der BG500- Kompressionsanzeige (16), wie stark das Signal durch den Verstärker einen anderen Ansatz.
- Seite 10 BEDIENUNG– VORDERSEITE TweeterTone ist eine leichter zu bedienende und intuitivere Röhrenverstärkers auf besonders einfache Weise realistisch Möglichkeit, den Höhenanteil zu regeln. TweeterTone steuert nachahmen – Sie können außerdem die Klangregelung des nicht einfach nur den Pegel des Hochtöners, sondern ermöglicht BG500 Combo so einsetzen, wie Sie dies auch bei einem eine „musikalischere“...
- Seite 11 BEDIENUNG– VORDERSEITE Rhythmus oder auch einfach ein Metronom. 14 – BALANCED OUT-Buchse (symmetrischer Ausgang) Über das im Lieferumfang enthaltene Cinch-auf-Miniklinke- Verwenden Sie die XLR-Buchse BALANCED OUT, um den Adapterkabel können Sie einen iPod®, ein iPhone® oder einen BG500-Verstärker mit der Haus-PA zu verbinden, wenn Sie auf beliebigen anderen Audioplayer als Signalquelle anschließen.
- Seite 12 BEDIENUNG– VORDERSEITE 17 – Stimmungsanzeige Sie Ihr Instrumentstimmen, ohne dass über Ihr Bühnensetup oder die PA etwas zu hören ist. Mit dem im BG500 Combo integrierten Tuner können Sie vier- oder fünfsaitige Bässe stimmen. Um den Tuner zu aktivieren, 19 – CONTOUR-Taste drücken Sie die Taste TUNE MUTE.
- Seite 13 BEDIENUNG– VORDERSEITE Welchen Nutzen haben die Speicherfunktionen? 1. Wenn Sie einen Regler bedienen, nimmt der entsprechende Viele Bassisten verwenden die meiste Zeit einen bestimmten Parameter sofort den Wert an, der der aktuellen Reglerstellung Sound, mit dem sie sich wohl fühlen. Andererseits ist es entspricht.
-
Seite 14: Rückseite
BEDIENUNG – RÜCKSEITE MAINS IN – Netzbuchse und Netzschalter Achten Sie vor dem Anschließen und Anschalten des Verstärkers immer darauf, dass die Netzspannung für die von Ihnen verwendete Version des BG500 Combo geeignet ist. Das 115V-Modell eignet sich für Spannungen zwischen 100 und 120 Volt. -
Seite 15: Verschiedenes
VERSCHIEDENES Belüftung Um das Problem zu lösen, das zur Aktivierung des Schutzmodus geführt hat, schalten Sie den BG500 Combo etwa Achten Sie unbedingt darauf, das Kühlblech des BG500 eine Minute lang aus und dann wieder an. Wenn das nicht zuzudecken! dargestellte LED-Muster dann wieder angezeigt wird, müssen Bei unzureichender Belüftung kann die Temperatur des Sie den BG500 Combo zur Überprüfung an ein qualifiziertes... -
Seite 16: Signalweg
ANHANG – SIGNALWEG... -
Seite 17: Technische Daten
ANHANG – TECHNISCHE DATEN Eingangsbereich: Symmetrischer Ausgang: Symmetrische XLR-Anschlüsse, Eingangsanschluss: 6,3 mm-Buchse Pre/Post-Vorverstärker Max .Pegel symm. Eingangsimpedanz: 1 MOhm / 100 pF Ausgang: +2dBu Gain-Bereich: -96 bis 36 dB Optimaler Lastwiderstand symm. Ausgang: 600 Ohm Klangregelung: Bässe: Mittenfrequenz: 160 Hz (Anhebung: +15/-24 dB) Rehearsal-Eingang: Cinch, linker/rechter Eingang, geeignet für iPod®...
