④ RFID- Kartenbereich: Im Standby-Modus, die Karte kurz vorbeiziehen, um das System zu
aktivieren; die Karte lange vorbeiziehen, um das System zu deaktivieren. Karte kurz vorbeizie
hen, um den Alarm zu stoppen, wenn das System im Alarmzustand ist.
Halterungsloch
Stromanschluss
DC12V
Manipulationsknop
Beschreibung der Basisstations-F
1
NC
Relaisausgang geschlossen, Alarm-Unterbrechung
COM
Relaisausgang, gemeinsamer Port
2
3
NO
Relaisausgang normalerweise offen, deaktivierter Alarm
4
Z1
Kabel-Zone 1 Eingang, unterstützt NO/NC-Sonde
5
GND
Erdung
6
Z2
Kabel-Zone 2 Eingang, unterstützt NO/NC-Sonde.
7
GND
Negativ
8
+ 2V
Positiv (unkontrolliert)

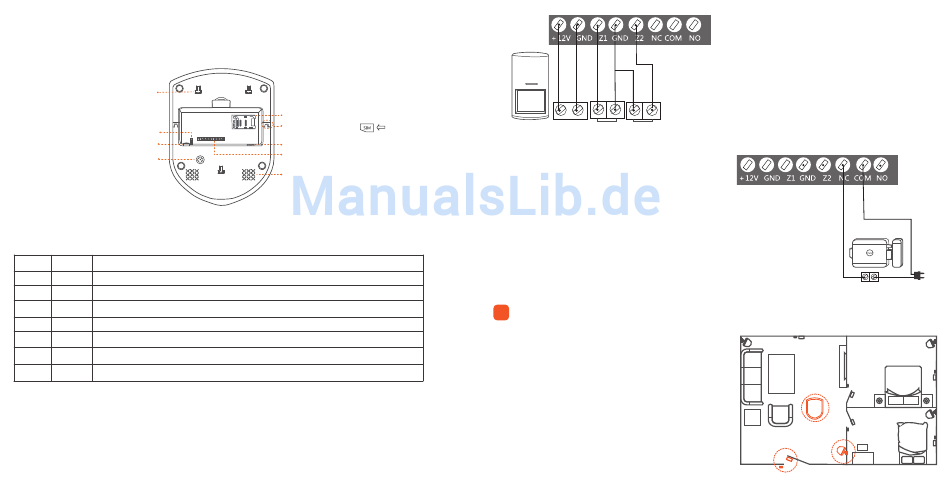

Diagramm der Basisstation-Funktionsschnittstelle:
1. KABEL-IR-ALARM: Der Benutzer muss den Ausgangsanschluss des Kabel-IR Alarms (Manipulation)
mit Z1 an der Basisstation und GND verbinden. Der GND- und +12V-Anschluss sollten jeweils mit den
GND- und +12V-Anschlüssen der Basisstation verbunden sein.
SlM-Kartenschlitz &
Führungsschlitz
Sirenen-Anschluss
Funktionsschnittstelle
Lautsprecher
Abb. (2)
3
2. Elektronische Bediensperre: Benutzer müssen ein
Ende der elektrischen Sperre mit NC und das andere
Ende mit COM verbinden.
Produktvorstellung
III
Für das beste Empfangsergebnis von allen
Funkdetektoren sollte die Basisstation in der Mitte des zu
schützenden Alarmbereichs platziert werden. Beachten
Sie, dass die Basisstation mit der größtmöglichen
Entfernung z u großformatigen Metallgegenständen oder
Haushaltsgeräten mit hochfrequenten Störfeldern und
auch fern von Stahlbetonwänden, Brandschutztüren und
anderen Abschirmmaterialien installiert werden sollte.
Abb (3)
Abb (4)
Host
3
Door Sensor
PIR
Abb (5)
4
GND ＋12V
