goodbay EasyFold Slim XL2 Betriebsanleitung
Inhaltszusammenfassung für goodbay EasyFold Slim XL2
- Seite 1 BETRIEBSANLEITUNG USER MANUAL MODE D‘EMPLOI ISTRUZIONI PER L‘USO TV-Wandhalter TV wall mount TV Support mural Supporto per TV 44828 Goobay TV EasyFold Slim XL2...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung BETRIEBSANLEITUNG ..........2 USER MANUAL ............18 MODE D‘EMPLOI ............32 ISTRUZIONI PER L‘USO ..........48 BETRIEBSANLEITUNG Inhalt Sicherheitshinweise ..............3 Allgemeines ..............3 Benutzergruppen ............4 Warnstufen ..............4 Beschreibung und Funktion ............5 Lieferumfang ..............5 benötigtes Werkzeug ............6 Bestimmungsgemäßer Gebrauch ..........7 Nutzungsbeschränkungen ..........7 Montage ..................7 Vorbereitung ..............7 Wandmontage ..............7... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Allgemeines • Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts. • Beachten Sie die Sicherheitshinweise in Produktdo k umentation, auf Produkt und Zubehör, sowie auf der V erpackung. • Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand. • Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf. • Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht d urch die Begleit d okumentation behebbaren Problemen, wenden Sie sich an Ihren Händler. -
Seite 4: Benutzergruppen
Betriebsanleitung Selbsteingriffe und Zweckentfremdungen bergen u nvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen. >> M odifizieren und ändern Sie weder Produkt, P roduktteile noch Zubehör! Sachschaden durch inkompatible Produktkombinationen Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben. >> T echnische Daten aller verwendeter P rodukte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen. Sachschaden durch ungeeignete Umgebungsbedingungen Falsche Umgebungsbedingungen können Sachen beschädigen. -
Seite 5: Beschreibung Und Funktion

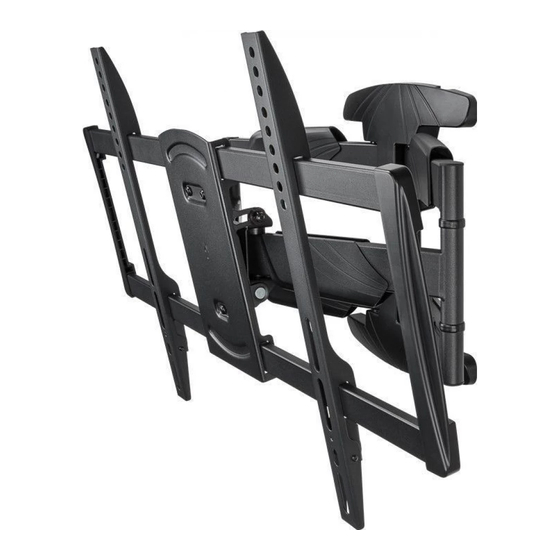

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können. Sachschäden Warnung vor Gefahren, die bei Missachtung der Hinweise zu führen können. Beschreibung und Funktion Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, verti- kalen Wänden. Die Doppelflügel-Bauart vereint Gewichtsersparnis und Stabili- tät. Der TV-Wandhalter ist vertikal neigbar und horizontal schwenkbar. Lieferumfang Teil Abbildung Kürzel Anzahl Wandmontage TV-Wandhalter mit Kunststoffabdeckungen Wandschraube 6.3x55 Betondübel Unterlegscheibe Montageplatte Schraubenschlüssel Flachbildschirmmontage Adapterhalterung M5x14 M6x14 M6x30... -
Seite 6: Benötigtes Werkzeug
Betriebsanleitung M8x30 M8x50 Unterlegscheibe TV-Abstandhalter Tab. 2: Lieferumfang benötigtes Werkzeug Werkzeug Abbildung Wasserwaage Leitungsprüfer Stift Kreuzschlitz-Schraubendreher Bohrmaschine Beton-/Steinbohrer 8 x 60 mm zweite Person Tab. 3: benötigtes Werkzeug... -
Seite 7: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiago- nalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“. Nutzungsbeschränkungen Nur in trockenen Innenräumen verwenden. Montage Vorbereitung Vollständigkeit und Unversehrtheit prüfen >> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren. Kompatibilität sicherstellen Sachschaden durch inkompatible Pro- duktkombinationen >> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über- einstimmen oder im angegebenen Bereich liegen. - Seite 8 Betriebsanleitung Sachschaden durch ungeeignete Umge- bungsbedingungen >> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen. Tab. 5: Wandmontage Entfernen Sie die Kunststoff- abdeckungen. P rüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand b efinden und beschädigen Sie diese nicht.
-
Seite 9: Flachbildschirmmontage Verletzungsgefahr Durch Stolpern Und Sturz
Flachbildschirmmontage Verletzungsgefahr durch Stolpern und Sturz >> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren. Sachschaden durch ungeeignete Vorge- hensweise >> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen. >> Flachbildschirm NIE flach auf den Boden legen. >> Flachbildschirm nicht durch zu lange Schrauben beschädigen. Tab. 6: Flachbildschirmmontage Lösen Sie Schrauben wie abgebildet für die weitere Montage. -
Seite 10: Einhängen Und Sichern Des Flachbildschirms
Betriebsanleitung Einhängen und Sichern des Flachbildschirms Verletzungsgefahr durch Stolpern und Sturz >> Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren. >> Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen. Sachschaden durch ungeeignete Umge- bungsbedingungen >> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen. -
Seite 11: Gerätekabel Verlegen
Gerätekabel verlegen Verletzungsgefahr durch bewegliche Produktteile >> Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten. >> Während des Gebrauchs auf die Beweg- lichkeit des Produktes achten. Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich aus- schwenken. -
Seite 12: Gewährleistung Und Haftung
Betriebsanleitung Gewährleistung und Haftung • Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewähr- leistung. • Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab. • Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden! • Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Betrieb oder Wartung entstanden sind. -
Seite 13: Problembehebung
Problembehebung Problem Hilfe Verkehrslasten für Wohnräume sind in diversen Europa- richtlinien festgelegt. Wie kann die Wandqualität >> Wandstärke und Material unter Putz / Tapeten getestet werden? prüfen. Fachpersonal zu Rate ziehen. >> Welche Löcher müssen gebohrt >> Kapitel 4.2 lesen. werden? Der TV-Wand- >> Gelenke mit Innensechskantschlüssel (E) etwas halter lässt sich lockern. -
Seite 14: Entsorgungshinweise
Betriebsanleitung VESA Klasse Befestigungslochabstand von Flachbildschirmen MIS-D 75x75 / 100x100mm MIS-E 200x100 / 200x200mm MIS-F 400x200 / 400x400 / 600x200 / 600x400 / 800x400mm Tab. 12: Informationen zum VESA-Standard Entsorgungshinweise Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstel- len oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:... - Seite 58 BETRIEBSANLEITUNG USER MANUAL MODE D‘EMPLOI ISTRUZIONI PER L‘USO TV-Wandhalter TV mount TV Support mural Supporto per TV 44828 Revision 2016-11-14 Version 1.1 Goobay ® by Wentronic GmbH Pillmannstraße 12 38112 Braunschweig Germany Made in China. Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.goobay.de *(0,14 € pro Minute aus dem deutschen Festnetz.
