OutBack Power FLEXmax 80 Schnellstartanleitung

Modelle:
FLEXmax 80: 80 Ampere maximale Dauer-
Ausgangsstrom (bis zu 40 ° C ohne Derating)
FLEXmax 60: 60 Ampere maximale Dauer-
Ausgangsstrom (bis zu 40 ° C ohne Derating)
Features:
Unterstützt 12, 24, 36, 48 und 60 Volt-Gleichstrom (VG)
Batteriespannungen
Punkt maximaler Leistung verfolgung
beleuchtete Flüssigkristallanzeige mit 80 Buchstaben
(4 Zeilen, 20 Zeichen pro Zeile)
Letzte 128 Tage der Betriebsdatenerfassung
Spannung Step-down-Funktion ermöglicht eine höhere
PV-Spannung-Konfiguration
Manuelle und automatische Entzerrung Zyklen
Bildschirme:
Englisch
Spanisch
Australier: Englisch (Batterieladung
Standardeinstellungen sind anders.)
Flüssigkristallanzeige
Weiche Tasten
Die Anschlüsse
Maximale PV-Eingang Leistung
(L) pro Laderegler Drehmoment =
4 Nm (35 in-lb)
Batteriebank
Systemanzeige
FLEXmax 80 FLEXmax 60
Spannung
12 VG 1000 L 750 L
24 VG 2000 L 1500 L
36 VG 3000 L 2250 L
48 VG 4000 L 3000 L
60 VG 5000 L 3750 L
900-0134-04-00 Rev A.vsd\Overview\5. April 2012
©2012 OutBack Power Technologies. Alle Rechte vorbehalten.
Ladegerät
In 23.2 V 0.0 A
Out 27.6 V 0.0 A
0.000 kW 0.0 kWH
AUX: OFF Sleeping
PV PV
+ –
MATE RTS
Port Port
(RJ45) (RJ11)
und -Regler
(MATE3)

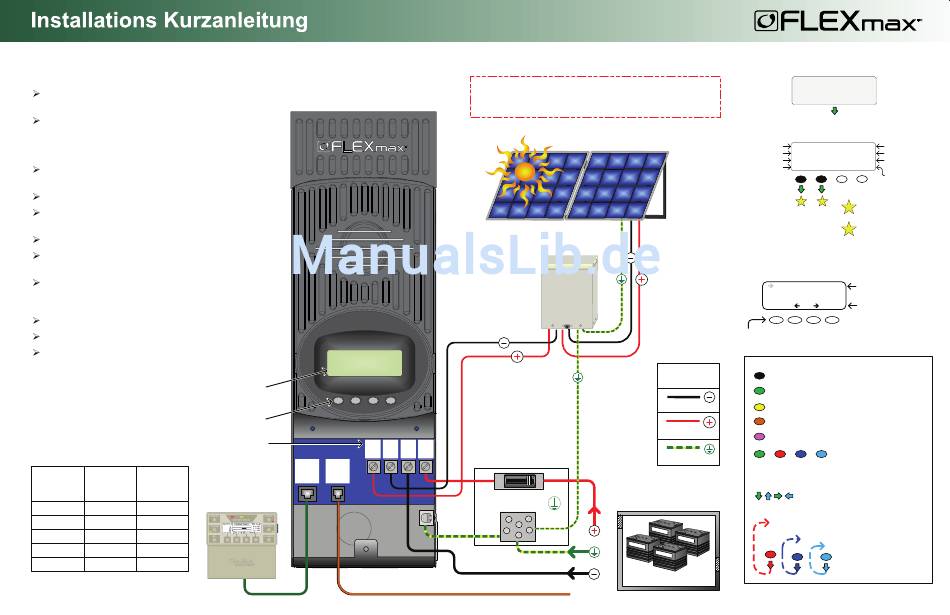

WICHTIG: Beispielabbildung.
Tatsächlichen Verdrahtung können variieren. Werkseitige Verdrahtung nicht angezeigt.
Alle Parameter müssen auf lokaler und nationaler Macht-Codes entsprechen. Beachten
Sie die örtlichen Behörden die Befugnis, die Einhaltung zu gewährleisten.
Photovoltaikanlage
Photovoltaik-
Kombinationsgehäuse
BAT BAT
– +
Gleichstrom trennen
Masse-
Stromschien
e
(RTS)
Startbildschirme
OutBack
Charge Controller
Statusbildschirm
PV-Eingangsspannung IN 23.2 V
(PV)
Batteriespannung OUT 27.6 V
0.000 kW
Sofortige Kilowatt
AUX: OFF
AUX-Status
1
Navigation:
Hauptbildschirm
Charger Aux
EQ Misc Advanced
Logging Stats
EXIT
Weiche
Tasten
Weiche Tasten-Farbcode:
Légende
Verfügbare Menüs
Gleichstrom
Wälen Sie diese Option aus, um den
Vorgang fortzusetzen.
Negativ
Passt den Wert des Einstellpunkts an
Wählt eine Funktion aus (e.g., ON, OFF, AUTO)
Positiv
Wechselt zwischen den Geräten an den Anschlüssen
des Kommunikations-HUBs
Erdung
Die Funktionen der weichen Tasten variieren je nach
Bank von ausgewähltem Menü, und sie werden im Menü auf dem
LCD Bildschirm definiert.
Batterien
Gibt eine Einzelbildschirm-Bewegung in
einem Menü an. Diese sind gemäß ihrer
Funktion oder ihrem Zweck farbcodiert.
24V
Power
Systems
0.0 A
PV Eingangsstrom
0.0 A Ausgangsstrom
0.0 kWH
Täglich Kumulierte
Sleeping
Kilowattstunden
Arbeitsweise
2
Wechselt zu den
1
Hauptmenü-Bildschirmen
Wechselt zu den
2
Tagesende-Bildschirmen
Flüssigkristallanzeige
Light
Weiche Tasten
GO
Kommandos
<EXIT>, <GO> etc.
Navigationsfarben
In Kombination mit einer
gestrichelten Linie kehrt der
Benutzer beim Drücken dieser
Taste an den von der
gestrichelten Linie
identifizierten Ort zurück. Dies
variiert basierend auf den im
System vorhandenen Geräten.
Seite 1
