DXT
KANAL TEMPERATUR-
TRANSMITTER / SCHALTER
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
ACHTUNG
MIW-DXT-DE-000 - 12 / 10 / 15
5. Installieren Sie das Rohr in der gewünschten Tiefe und justieren Sie die Öffnungen
gemäß die Luftstromrichtung des Kanal.
5.1
Bohren Sie ein enges Loch nach der richtigen Rohrabschnitt.
5.2 Befestigen Sie das Rohr im Kanal mit geeignetem Befestigungsmaterial
und befestigen Sie den flexiblen Flansch (Fig. 8) außerhalb des Kanals.
Installieren Sie dann den Schlauch in den flexiblen Flansch. Achten Sie auf
die Luftstromrichtung.
5.3 Installieren Sie das Rohr in der gewünschten Tiefe in den Kanal mit der
Schraube in dem flexiblen Flansch.
5.4 Installieren und schließen Sie die Kabel an mit einer "Tropfschleife".
Sie können das Gerät auch außerhalb des Kanals fixieren über die
Befestigungsbohrungen, nach der Zeichnung dargestellt in Fig. 9.

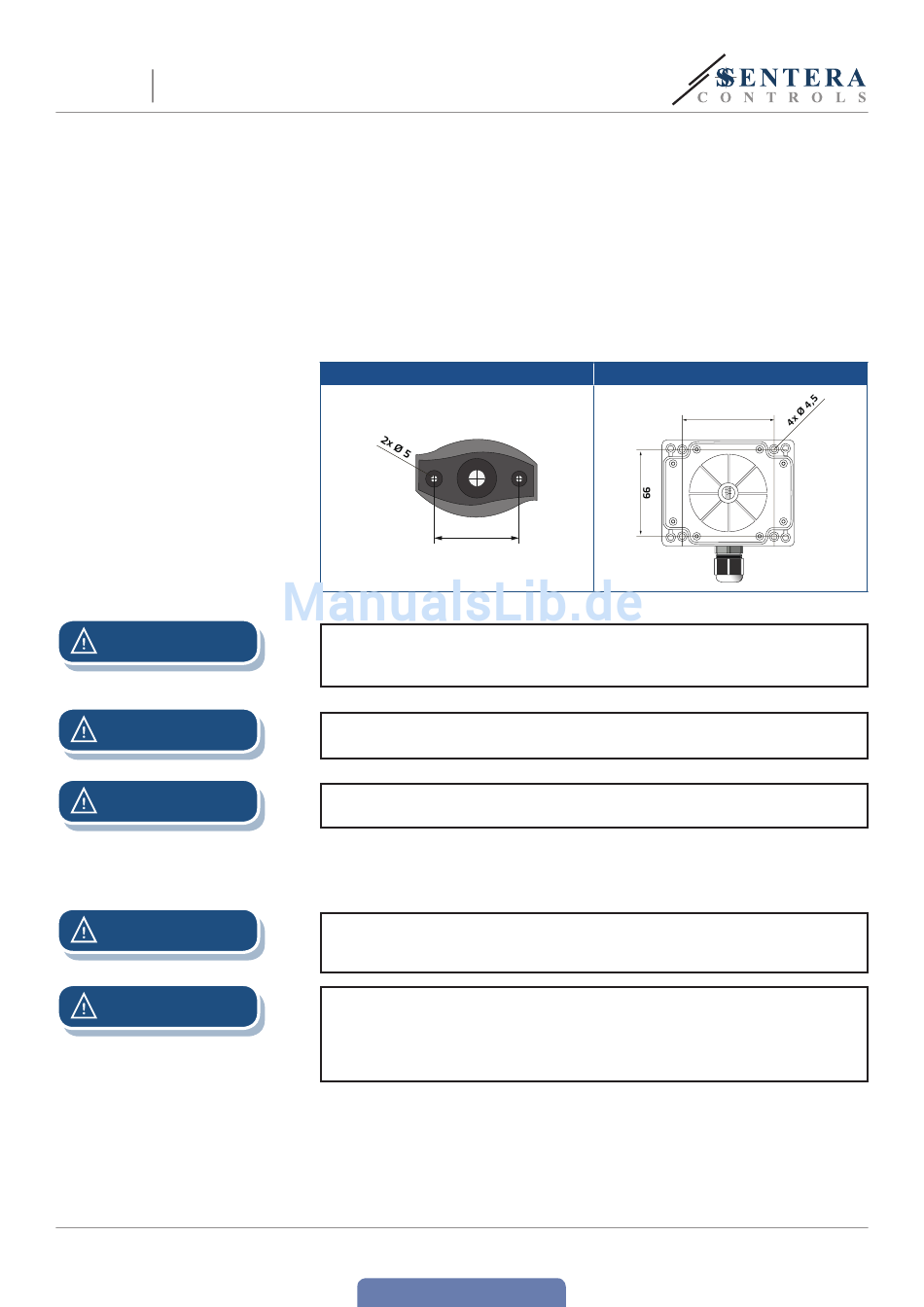

Fig. 8 Befestigungsflansch
60
Installation des Gerätes in der Nähe von hohen EMI-Emissionseinrichtungen
kann zu Fehlmessungen führen.
Verwenden Sie abgeschirmte Leitungen in Bereichen mit hoher EMI.
Halten Sie 15 cm (5,9 '') Mindestabstand zwischen den Sensorleitungen und die
Stromleitungen 230 VAC.
Verwenden Sie immer zwei separate Transformatoren: eine für den Sensor und
einen für die Steuerung.
6. Schließen Sie das Gehäuse und befestigen Sie die Abdeckung.
7. Einschalten der Stromversorgung.
Überschreiten Sie nicht die maximale Stromversorgung! Prüfen Sie vor der
Montage! Ungeregelte 24 VAC Versorgungseinheiten liefern eine höhere
Nennausgangsspannung und aktivieren Sie die integrierte Absicherung.
Wenn ein G-Typ-Artikel mit der gleichen Wechselstromquelle (Transformator)
sowie F-Artikels ausgestattet werden kann ein Kurzschluss auftreten, wenn das
analoge Signal und Stromversorgungsanschlüsse an den gleichen gemeinsamen
Masse verbunden sind! In diesem Fall Verbinden Sie verschiedener Artikeltypen
zu getrente AC-Transformatoren. oder benutzen Sie die gleichen Artikel Version.
8.
Fertigen Sie die Werkseinstellungen auf die gewünschten Parametern, durch
3SModbus-Software (falls erforderlich). Für die Werks Einstellung siehe Table
Modbus Register Inhaltsverzeichnis.
www.sentera.eu
inhaltsverzeichniss
Fig. 9 Einbaumaße
70
