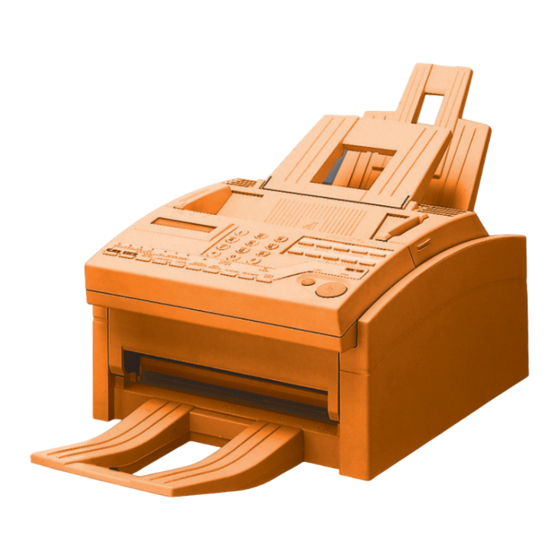

Tenovis Fax 367 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Fernkopierer
Fax 367
Fax- Kommunikation auf höchstem Niveau
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tenovis Fax 367

  • Seite 1 Fernkopierer Fax 367 Fax- Kommunikation auf höchstem Niveau Bedienungsanleitung...
  • Seite 2 Diese Seite bleibt aus technischen Gründen frei.

  • Seite 3: Rechtliche Hinweise

    Rechtliche Hinweise Wir haben jede Anstrengung unternommen, damit die in diesem Handbuch enthaltenen Informationen vollständig, genau und aktuell sind. Soweit gesetzlich zulässig, schließen wir jegliche Haf- tung für Folgeschäden aus, die sich aus der Verwendung dieses Handbuches ergeben. Im übrigen haften wir nur für Vorsatz und grobe Fahrlässigkeit.

  • Seite 4: An Wen Richtet Sich Dieses Handbuch

    An wen richtet sich dieses Handbuch? Dieses Handbuch wendet sich vorrangig an Anwender, die keine oder nur geringe technische Kenntnisse besitzen. Auch erfahrene An- wender, Lieferanten und Techniker finden in diesem Handbuch alle Informationen für einen sicheren und reibungslosen Betrieb. Wegweiser durch das Handbuch Die Informationen des Handbuches stehen Ihnen über drei Zugriffs- möglichkeiten zur Verfügung:...

  • Seite 5: Übersicht

    Übersicht Kapitel 1: Vorstellen des Faxgerätes Kapitel 2: Normalbetrieb Kapitel 3: Berichte Kapitel 4: Zusätzliche Funktionen Kapitel 5: Verbrauchsmaterial und Reinigung Kapitel 6: Probleme und Lösungen Kapitel 7: Papierhinweise Anhang A: Technische Daten Anhang B: Faxgerät aufstellen Anhang C: Faxgerät einstellen Anhang D: Zubehör Anhang E: Anschlüsse und Verkabelung Anhang F: Fachbegriffe...

  • Seite 6: Kurzanleitung: Eine Faxnachricht Senden

    Kurzanleitung: Eine Faxnachricht senden Falls das Gerät bereits eingerichtet wurde, können Sie es mit Hilfe dieser Kurzanleitung sofort einsetzen. Seite einlegen 1. Legen Sie das Dokument mit der zu übertragenden Seite nach unten in den Dokumen- teneinzug. 04/09/2002 04:09 ZIEL(E) AUSWAEHLEN Empfänger wählen 2.

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Rechtliche Hinweise An wen richtet sich dieses Handbuch? Wegweiser durch das Handbuch Übersicht Kurzanleitung: Eine Faxnachricht senden Sicherheitshinweise XIII Hinweis- und Warnsymbole Schreibweisen des Handbuches Transport Verbrauchsmaterial / Zubehör Servicearbeiten / Wartung Leitungsanschluss Warenzeichen Kapitel 1: Vorstellen des Gerätes Das Faxgerät und seine Teile Vorderansicht Ansicht von oben...
  • Seite 8 Wahlwiederholung Stapelsenden / Speichersenden Speichersenden Stapelsenden Empfangen Manueller Empfang (TEL) Automatischer Empfang (FAX) TEL/FAX Umschaltung (T/F) TAD/FAX Umschaltung (TAD) PC-Modus (PC) Speicherempfang (MEM) 2-10 Weiterleiten (WTL) 2-13 Kopieren 2-13 Papier nachlegen 2-14 Manueller Papiereinzug 2-15 Bedienerruf 2-15 Voraussetzungen für einen Bedienerruf 2-15 Bedienerruf starten 2-16...
  • Seite 9 Kapitel 4: Zusätzliche Funktionen Zielwahl Zielwahltaste belegen Zielwahltastenbelegung ändern Kurzwahl Kurzwahlnummer belegen Kurzwahlnummernbelegung ändern / löschen Zielwahl-/Kurzwahl-Verzeichnis automatisch erweitern Gruppenwahl 4-10 Gruppe einrichten 4-11 Gruppenwahl 4-12 Nummer in einer Gruppe hinzufügen/löschen 4-14 Rufnummern verketten 4-15 Zeitversetzt senden 4-17 Zeitversetztes Senden abbrechen 4-18 Vertraulich senden 4-20...
  • Seite 10 Kapitel 5: Verbrauchsmaterial Toner Lebensdauer der Tonerkassette Tonerkassette wechseln LED-Zeile reinigen Die Bildtrommeleinheit Lebensdauer der Bildtrommeleinheit Bildtrommeleinheit wechseln 5-13 Trommelzähler zurücksetzen 5-15 Bildtrommel reinigen (Reinigungsseiten) 5-16 Der Papier-Separator 5-17 Scannereinheit reinigen 5-18 Faxgerät reinigen Kapitel 6: Probleme und Lösungen Meldungen des Anzeigefeldes Zustandsmeldungen Fehlermeldungen Fehler...
  • Seite 11 Anhang A: Technische Daten Anhang B: Faxgerät aufstellen Checkliste für eine korrekte Installation Hinweise zur Aufstellung Faxgerät auspacken und aufstellen Faxgerät einrichten Tonerkassette einsetzen Die Papierstütze Die Dokumentenstütze Die Dokumentenablage Papier einlegen Faxgerät anschließen Anschluss an das Telefonnetz Anschluss an das Stromnetz B-10 Erweiterung des Funktionsumfanges: unimessage-Faxsoftware...
  • Seite 12 D-15 Die Centronics-Schnittstelle der Multi-Interface-Karte D-17 Anschlussbelegung D-19 Signalpegel D-19 Zeitverhalten Anhang E: Anschlüsse und Verkabelung Anschlussdosen Die TAE6-Dose (Deutschland) Anschlussbelegung der TAE6-Dose Anschlussbelegung des Faxgerätes Anschlussdosen (Deutschland) Anschlussdosen für Österreich und die Schweiz E-10 Faxgerät anschließen (Deutschland, Österreich, Schweiz) E-12 Anschluss an eine Nebenstellenanlage E-14...

  • Seite 13: Sicherheitshinweise

    Sicherheitshinweise Wie bei allen elektrischen Geräten gibt es einige grundlegende Vor- sichtsmaßnahmen, die Sie beachten sollten. Diese Vorsichtsmaßnah- men dienen in erster Linie Ihrer eigenen Sicherheit, schützen aber auch das Faxgerät vor Beschädigungen. Nicht im Handbuch be- schriebene Einstellungen und Eingriffe in die Elektronik dürfen nur durch autorisierte Lieferanten vorgenommen werden.
  • Seite 14 Die Werte des Netzanschlusses und die Bezeichnung auf der Netzanschluss Rückseite des Faxgerätes müssen einander entsprechen. Wenden Sie sich im Zweifelsfall an Ihren Lieferanten. Eine möglicherweise erforderliche Änderung der Eingangsspan- nung darf nur durch einen autorisierten Lieferanten vorgenom- men werden. Das Faxgerät muss über das beiliegende Netzkabel an eine geerde- te Steckdose angeschlossen werden.

  • Seite 15: Hinweis- Und Warnsymbole

    Hinweis- und Warnsymbole Beachten Sie alle auf dem Produkt selbst angegebenen und beilie- genden Warnungen und Anweisungen. An besonders wichtigen Stellen werden im Handbuch Warnungen durch die nachfolgen- den Symbole gekennzeichnet. HINWEIS: Die so gekennzeichneten Textabschnitte enthalten er- gänzende Informationen oder Hinweise. ACHTUNG - Sachschaden: Dieses Zeichen warnt vor einer mögli- chen Beschädigung des Faxgerätes.

  • Seite 16: Schreibweisen Des Handbuches

    Schreibweisen des Handbuches Um wichtige Textstellen oder die Bedeutung einer Taste von einer Meldung zu unterscheiden, werden im Handbuch folgende Schreibweisen bzw. Hervorhebungen verwandt: FETTE GROSSBUCHSTABEN zeigen Meldungen im Anzeige- feld. Auch Leuchten werden auf diese Weise dargestellt. Kursive GROSSBUCHSTABEN stellen die Tasten des Bedienfeldes dar.

  • Seite 17: Servicearbeiten / Wartung

    Servicearbeiten / Wartung Sollte das Gerät beschädigt sein, ziehen Sie den Netzstecker aus der Steckdose, und ziehen Sie das Telefonkabel aus der An- schlussdose. Veranlassen Sie unmittelbar eine Reparatur. Ersetzen Sie ein beschädigtes Netzkabel sofort. Die an diesem Gerät anfallenden Servicearbeiten, die über die routinemäßige, im Handbuch beschriebene Wartung hinausge- hen, müssen von autorisiertem Fachpersonal durchgeführt wer- den.

  • Seite 18: Warenzeichen

    Warenzeichen Microsoft und Windows sind Warenzeichen oder eingetragene Warenzeichen der Microsoft Corporation. Unimessage ist eingetragenes Warenzeichen der Wordcraft Internatio- nal Limited.

  • Seite 19: Kapitel 1: Vorstellen Des Gerätes

    Kapitel 1: Vorstellen des Gerätes Kapitel 1: Vorstellen des Gerätes Hinweis ! Dieses Faxgerät ist in zwei Modellen erhältlich: G3-Modell (Faxgerät für analoge Faxübertragungen) G4- / ISDN-Modell (Faxgerät für digitale Faxübertragungen) Je nach Modell und Zubehör kann es zu unterschiedlichen Ausstat- tungsmerkmalen und Funktionsabläufen kommen, die an den entsprechenden Stellen erläutert werden.

  • Seite 20: Ansicht Von Oben

    Kapitel 1: Vorstellen des Gerätes In den Dokumenteneinzug werden die Dokumente mit der zu über- tragenden Seite nach unten eingelegt. Mit Hilfe der Griffe öffnen Sie den Gehäusedeckel. Über das Bedienfeld steuern Sie das Faxgerät. Über den manuellen Papiereinzug können Sie Einzelblätter zufüh- ren, die bedruckt werden sollen.

  • Seite 21: Rückansicht

    Kapitel 1: Vorstellen des Gerätes Über den Netzschalter schalten Rückansicht Sie das Faxgerät ein bzw. aus. An der Netzbuchse schließen Sie das Netzkabel an. Hinten links am Faxgerät befin- den sich eine Leitungsbuchse (LINE). Über diese verbinden Sie Ihr Faxgerät mit einer Amts- leitung oder Nebenstellenanla- ge.

  • Seite 22: Das Bedienfeld

    Kapitel 1: Vorstellen des Gerätes Das Bedienfeld Über das Bedienfeld steuern Sie die Funktionen Ihres Faxgerätes. Den Anzeigeleuchten und dem Anzeigefeld des Bedienfeldes entnehmen Sie Informationen über den Betriebszustand. Numerische Tastatur Anzeigefeld und Taste SONDERZEICHEN Zielwahltasten Anzeigeleuchten Funktionstasten STOP START Anzeigefeld Links oben auf dem Bedienfeld finden Sie das Anzeigefeld.

  • Seite 23: Funktionstasten

    Kapitel 1: Vorstellen des Gerätes In Verbindung mit der Taste PROGRAMM aktivieren Sie die unter den Zielwahltasten angegebenen Faxfunktionen wie »ABRUFEN« und »ZEITVERSETZT«, die in den entsprechenden Kapitel erläutert werden. Zusätzlich können Sie die Zielwahltasten für die Eingabe von Son- derzeichen, z.
  • Seite 24 Kapitel 1: Vorstellen des Gerätes Bei Entscheidungen des Anwenders während der Bedienung wird diese Taste als »JA«-Taste verwandt. NEIN (KONTRAST): Um das beste Übertragungsergebnis zu erzie- len, sollten Sie den Kontrast des einzulesenden Dokumentes mit Hil- fe dieser Taste voreinstellen. HELL: für kontrastarme Dokumente NORMAL: für Dokumente mit normalem Kontrast DUNKEL: für Dokumente mit starkem Kontrast...
  • Seite 25 Kapitel 1: Vorstellen des Gerätes WAHLWIEDERH.: Die zuletzt gewählte Teilnehmernummer wird nach der Betätigung dieser Taste noch einmal gewählt. KURZWAHL: Sie können 70 Kurzwahlnummern im Faxgerät able- gen und über eine zweistellige Ziffernkombination aufrufen. PROGRAMM: Diese Taste leitet den Programmiermodus ein, in dem Sie das Faxgerät Ihren Wünschen entsprechend einstellen können.

  • Seite 26: Die Anzeigeleuchten

    Kapitel 1: Vorstellen des Gerätes FOTO, EX. FEIN, Die Anzeigeleuchten FEIN, STD Beim Einlesen eines Dokumentes wird die aktuelle Auflösung über diese Leuchten angezeigt. HELL, NORMAL, Diese Leuchten zeigen beim Einlesen eines Dokumentes den einge- stellten Kontrast. DUNKEL ALARM Bei Problemen oder Störungen leuchtet die rote ALARM-Leuchte. Schauen Sie in diesem Fall in Kapitel 6 nach.

  • Seite 27: Kapitel 2: Normalbetrieb

    Kapitel 2: Normalbetrieb Kapitel 2: Normalbetrieb Senden Ein Dokument wird in vier Schritten gesendet: Dokument einlegen Auflösung und Kontrast einstellen Die Auflösung und der Kontrast müssen nicht bei Gegenstelle wählen jeder Übertragung neu eingestellt werden. Senden 1. Stellen Sie die Papierfüh- Dokument einlegen rungsschienen Doku-...

  • Seite 28: Auflösung

    Kapitel 2: Normalbetrieb Auflösung Mit der Taste JA (AUFLÖSUNG) stellen Sie die Auflösung ein, mit der das Dokument übertragen werden soll. Bei einer horizontalen Auflö- sung von maximal 300 dpi stehen in der Vertikalen folgende Auflö- sungen zur Verfügung: STD mit 3,85 Zeilen pro mm (STANDARD ) FEIN mit 7,7 Zeilen pro mm (FEIN) EX.
  • Seite 29 Kapitel 2: Normalbetrieb Zielwahltaste: Ist die Nummer der Gegenstelle auf einer Zielwahltaste abgelegt, drücken Sie die entsprechende Zielwahltaste. Zur Kontrolle er- scheint der Name oder die Rufnummer im Anzeigefeld. Kurzwahlnummer: Haben Sie die gewünschte Rufnummer als Kurzwahlnummer ab- gelegt, drücken Sie die Taste KURZWAHL und geben Sie anschlie- ßend die Kurzwahlnummer über das numerische Tastenfeld ein.

  • Seite 30: Senden

    Kapitel 2: Normalbetrieb 5. Falls der angezeigte Name nicht der gesuchte ist, drücken Sie er- neut die entsprechende Zifferntaste. Nacheinander werden alle Teilnehmer angezeigt, deren Namen mit den Buchstaben dieser Taste beginnen. WINKEL 08080808080 6. Sollte kein passender Eintrag vorhanden sein, wird folgende Meldung ausgegeben: NICHT GESPEICHERT 7.

  • Seite 31: Rundsenden

    Kapitel 2: Normalbetrieb Rundsenden Möchten Sie eine Faxnachricht an mehrere Gegenstellen senden, kön- nen Sie dies durch »Rundsenden« vereinfachen. In dieser Betriebsart wird das Dokument einmal eingelesen und dann nacheinander an bis zu 120 Gegenstellen (100 Kurzwahlnummern + 10 Zielwahltasten + 10 Rufnummern über das numerische Tastenfeld) übertragen.

  • Seite 32: Gruppenwahl

    Kapitel 2: Normalbetrieb Falls das Faxgerät in einer 3. Möchten Sie weitere Ziele wählen, wiederholen Sie den Schritt 2 Nebenstellenanlage betrieben innerhalb von zwei Sekunden. Wollen Sie kein weiteres Ziel wird, müssen Sie der wählen, drücken Sie die Taste START. Rufnummer die Amtskenn- ziffer (meist 0) oder den Flash voranstellen (e-mail-...

  • Seite 33: Stapelsenden / Speichersenden

    Kapitel 2: Normalbetrieb Stapelsenden / Speichersenden In diesem Abschnitt werden die Unterschiede zwischen dem Stapel- und dem Speichersenden erläutert. Die Änderung der Geräteein- stellung (Funktion 17 und 25) wird im Anhang C beschrieben. Speichersenden Ein Speichersenden läuft folgendermaßen ab: 1. Dokument einlegen. 2.

  • Seite 34: Empfangen

    Kapitel 2: Normalbetrieb 3. Die Verbindung zur Gegenstelle wird gelöst. Entnehmen Sie das Dokument. In dieser Betriebsart können Sie auch bei geringem Speicherausbau des Faxgerätes umfangreiche Dokumente in hoher Auflösung über- tragen. Allerdings können Sie das Dokument erst nach Beendigung der Übertragung aus dem Faxgerät nehmen.

  • Seite 35: Tad/Fax Umschaltung (Tad)

    Kapitel 2: Normalbetrieb Bei einem »Telefongespräch« wird in jedem Fall eine Verbindung auf- gebaut, d. h. für den Anrufer entstehen auch dann Kosten, wenn Sie den Telefonhörer nicht abheben. Diese Funktion wird beim G4-/ISDN-Modell nicht unterstützt! TAD/FAX In dieser Betriebsart können Sie Ihr Faxgerät zusammen mit einem Anrufbeantworter an eine Amtsleitung anschließen.

  • Seite 36: Weiterleiten (Wtl)

    Kapitel 2: Normalbetrieb Hinweis ! Bei Stromausfall gehen zwischengespeicherte Faxnachrichten verloren. Weiterleiten (WLT) Sie können Ihr Faxgerät so einstellen, dass empfangene Faxnachrich- ten automatisch an ein anderes Faxgerät weitergeleitet werden. Da- Vor dem Aktivieren der Weiterleitung (WLT) muss bei empfängt Ihr Faxgerät zunächst die Nachricht und legt sie im die Zielrufnummer program- Speicher ab.

  • Seite 37: Rufnummer Für Die Weiterleitung Ändern Oder Löschen

    Kapitel 2: Normalbetrieb 4. Drücken Sie die Zahl 6 auf dem numerischen Tastenfeld. 6:WEITERL. RUFNUMMER JA(<) EIN(>/1-7) 5. Drücken Sie die Taste JA. WEITERLEIT. RUFNUMMER 6. Geben Sie nun die Rufnummer ein, an die empfangene Faxnach- Falls das Faxgerät in einer Nebenstellenanlage betrieben richten weitergeleitet werden sollen.
  • Seite 38 Kapitel 2: Normalbetrieb 3. Drücken Sie die Zielwahltaste 9:KONFIGURATION. Je nach Modelloption 1:FUNKTION WAEHLEN erscheint JA(<) NEIN(>/1-7) JA(<) NEIN(>/1-x#) 4. Drücken Sie die Zahl 6 auf dem numerischen Tastenfeld. 6:WEITERL. RUFNUMMER JA(<) NEIN(>/1-7) 5. Drücken Sie die Taste JA. WEITERLEIT. RUFNUMMER 01234 56789 6.

  • Seite 39: Kopieren

    Kapitel 2: Normalbetrieb Kopieren Ihr Faxgerät kann Dokumente auch kopieren. Sie können wählen, ob eine oder bis zu 50 Kopien gedruckt werden sollen. Es ist auch mög- lich, mehrseitige Dokumente zu kopieren. Nachdem Sie die Kopierfunktion gestartet haben, liest das Faxgerät die Vorlage in den Speicher ein.

  • Seite 40: Manueller Papiereinzug

    Kapitel 2: Normalbetrieb 4. Legen Sie maximal 100 Blatt Papier (DIN A4, 75 g/m ) in den Papierschacht. Papierführungs- schienen 5. Drücken Sie die Taste STOP. Manueller Papiereinzug Neben dem automatischen Einzug aus dem Papierschacht ist auch ein manueller Papiereinzug möglich. Dieser Papiereinzug bietet sich an, wenn Sie zum Beispiel beim Kopieren farbiges Papier oder Folien verwenden möchten.

  • Seite 41: Bedienerruf

    Kapitel 2: Normalbetrieb Bedienerruf Hinweis ! Diese Funktion wird beim G4-/ISDN-Modell nicht unterstützt! Während einer Faxübertragung können Sie dem Teilnehmer der Ge- genstelle mitteilen, dass Sie nach der Übertragung mit ihm sprechen möchten. Ebenso kann Ihnen der Teilnehmer der Gegenstelle anzei- gen, dass er mit Ihnen sprechen möchte.

  • Seite 42: Bedienerruf Annehmen

    Kapitel 2: Normalbetrieb 2. Nimmt der Teilnehmer der Gegenstelle den Bedienerruf an, klin- gelt am Ende der Übertragung Ihr Faxgerät. Wird der Bediener- ruf nicht angenommen, wird die Übertragung normal beendet. 3. Nehmen Sie den Hörer des Telefons ab und drücken Sie die Taste BEDIENERRUF.
  • Seite 43 Kapitel 2: Normalbetrieb Hinweis ! Der Energiesparmodus darf nicht aktiviert sein, wenn das Faxgerät im PC-Modus betrieben wird. Energiesparmodus 1. Stellen Sie sicher, dass sich kein Dokument im Dokumenteneinzug oder im Speicher befindet. ausschalten 04:09 FAX 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3.
  • Seite 44 Kapitel 2: Normalbetrieb 7. Drücken Sie die Taste JA. 19:ECM-VERFAHREN [ EIN ]JA(<) NEIN(>) 8. Drücken Sie die Taste PROGRAMM. Damit der Energiesparmodus aktiviert werden kann, müssen fol- gende Voraussetzungen erfüllt sein: Der Energiesparmodus muss eingeschaltet sein. Es darf sich kein Dokument im Dokumenteneinzug befinden. Die ALARM-Leuchte darf nicht an sein.
  • Seite 45 Kapitel 2: Normalbetrieb 1. Stellen Sie sicher, dass sich kein Dokument im Dokumenteneinzug Energiesparmodus oder im Speicher befindet. einschalten 04:09 FAX 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie die Zielwahltaste 9:KONFIGURATION. 1:FUNKTION WÄHLEN JA(<) NEIN(>/1-7) 4.

  • Seite 46: Faxnachricht Drucken

    Kapitel 2: Normalbetrieb Faxnachricht drucken Ihr Faxgerät kann so eingestellt werden, dass Faxnachrichten bei Ton- ermangel (TONERKASSETTE WECHS.) zunächst im Speicher abge- legt werden. Erst nach dem Wechsel der Tonerkassette (oder durch Drücken der Zielwahltaste 2 DRUCKEN) können Sie die zwischenge- speicherten Faxnachrichten drucken.
  • Seite 47 Kapitel 2: Normalbetrieb Haben Sie den Speicher-Zugriffschutz aktiviert und ein Passwort ver- geben (siehe auch Kapitel 4), gehen Sie ab Schritt 3 folgendermaßen vor: 3. Drücken Sie die Zielwahltaste 2:DRUCKEN. NACHRICHT DRUCKEN? JA(<) NEIN(>) 4. Drücken Sie die Taste JA. PRG.PASSWORT [_ 4 STELLIG EINGEBEN 5.
  • Seite 48 Kapitel 2: Normalbetrieb Diese Seite bleibt aus technischen Gründen frei. 2-22...

  • Seite 49: Kapitel 3: Berichte

    Kapitel 3: Berichte Kapitel 3: Berichte Ihr Faxgerät kann verschiedene Berichte drucken: Der Statusbericht beinhaltet Informationen über die letzten 50 Vorgänge. Im Sendebericht finden Sie Informationen über die letzte Faxüber- tragung. Falls die Stromversorgung für das Faxgerät ausfällt, während sich eine Faxnachricht im Speicher befindet, druckt das Faxgerät nach wiederhergestellter Stromversorgung einen Speicherausfallbe- richt.

  • Seite 50: Automatischer Berichtsdruck

    Kapitel 3: Berichte Automatischer Sie können Ihr Faxgerät so einstellen, dass nach bestimmten Vorgängen automatisch ein Bericht ausgedruckt wird: Berichtsdruck Sendebericht: Nach jeder Übertragung Rundsendebericht: Nach jedem Rundsenden 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug befindet. 04:09 FAX 2.
  • Seite 51 Kapitel 3: Berichte 6. Soll nach jeder Übertragung ein Sendebericht gedruckt werden, drücken Sie so oft NEIN, bis der Wert EIN angezeigt wird. 01:SENDEBERICHT [ EIN ]JA(<) NEIN(>) 7. Drücken Sie die Taste JA. 02:RUNDSENDEBERICHT [ AUS ]JA(<) NEIN(>) 8. Soll nach jedem Rundsenden ein Bericht gedruckt werden, drü- cken Sie so oft NEIN, bis der Wert EIN angezeigt wird.

  • Seite 52: Statusbericht

    Kapitel 3: Berichte Statusbericht Im Statusbericht werden Informationen über die letzten 50 Übertra- gungen aufgelistet. Die Form der Darstellung entspricht in Aufbau und Inhalt der des Sendeberichts. -------------------------------------------------------------------- STATUSBERICHT [1] 04/09/2002 14:09 [2] TN=ABCD [3]GESAMTZEIT SE=01'21" EM=00'16" [10] [10] [11] [11] [10] [10]...
  • Seite 53 Kapitel 3: Berichte 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug befindet. 04:09 FAX 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie die Zielwahltaste 6:BERICHTE. 1:STATUSBERICHT JA(<) NEIN(>/1-6) 4. Drücken Sie die Taste JA, der Bericht wird gedruckt. STATUSBERICHT DRUCKEN...

  • Seite 54: Sendebericht (Fehlerbericht)

    Kapitel 3: Berichte Sendebericht (Fehlerbericht) Der Sendebericht enthält Informationen über die letzte Faxübertra- gung. Erkennt das Faxgerät einen Übertragungsfehler, wird ein Feh- lerbericht gedruckt. Dieser Fehlerbericht entspricht im Aufbau dem Der letzte Sendebericht bleibt so lange verfügbar, bis das Sendebericht. Um einen Sendebericht der letzten Faxübertragung zu Faxgerät ausgeschaltet wird drucken, drücken Sie zweimal die Taste EIGENKOPIE.
  • Seite 55 Kapitel 3: Berichte Abkürzung Bedeutung BSTZT Gegenstelle besetzt STOP STOP -Taste wurde gedrückt RUNDS. Rundsenden beendet AUSGANG Eine Faxnachricht wurde gesendet EINGANG Eine Faxnachricht wurde empfangen ABGER. Sendeabruf ABRUF. Empfangsabruf GEH. Gehäusedeckel offen NEIN Übertragungsfehler Fehlerfreie Übertragung PAP. Kein Druckpapier vorhanden DRUCK.
  • Seite 56 Kapitel 3: Berichte Servicecode Beschreibung 21C0 Rufnummer gehört nicht zur geschlossenen Benutzergruppe 22A6 Kein Abrufempfang möglich, da Gegengerät G2-Fax 22B0 Kein vertrauliches Senden möglich, da Gegengerät G2-Fax 22B1 Kein Relaisrundsenden möglich, da Gegengerät G2-Fax 22B2 Kein Rundsenden möglich, da Gegengerät G2-Fax 29C1 Geschlossene Benutzer-Gruppe: Gegenstelle kann nicht...
  • Seite 57 Kapitel 3: Berichte Servicecode Beschreibung 9083 T1 Laufzeitfehler 9084 Papiervorrat erschöpft 9087 Papierstau im Dokumenteneinzug 9088 Laufzeitfehler (länger als 60 Min.) 9089 Dokument zu lang 908E Papierstau 9090 DCN-Signal empfangen 9091 Spannungsfehler wegen fehlender Leitung 90B1 Speicherfehler 90C1 Dokument wurde vor der Übertragung entfernt 90C6 Laufzeitfehler während des Empfangs 90C7...
  • Seite 58 Kapitel 3: Berichte Servicecode Beschreibung F074 POP Server nicht erreichbar, falscher Servername F076 Kein Netzwerkkabel F077 POP Server Timeout F078 POP Server Zugriffsfehler F079 POP Fehler F105 POP Server nicht eingetragen F106 Username nicht eingetragen F107 Passwort falsch / nicht angegeben F113 Fehler beim Update der NIC F/W F401...
  • Seite 59 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis Anm. BA11 User busy Handling of the redial BA12 No user responding Handling in G3 fallback BA13 No answer from user (user alerted) BA15 Call rejected BA16 Number changed BA1A Non-selected user Clearing BA1B Destination out of order BA1C Invalid number formal BA1D Facility rejected...
  • Seite 60 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis Anm. BA51 Invalid call reference value BA52 Identified channel does not exist BA53 Suspended call exists, but call identity not ON BA54 Call identity in use BASS No call suspended BA56 Call having the requested call identity has been cleared BA58 Incompatible destination Handling in...
  • Seite 61 Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis B211 Remote procedure error B212 Packet that is not adaptable to Status transition (DTE restart request state) B213 Local procedure error B214 Packet that is not adaptable to Status transition (Empty state) B215 Packet that is not adaptable to Status transition (CO packet wait) B216 Packet that is not adaptable to...

  • Seite 62: Speicherausfallbericht

    Kapitel 3: Berichte Klassifikation Code Beschreibung Alarm Ergebnis Bch layer 4 B702 Reception TDT length over B703 TDT length negotiation unsuccessful B704 Invalid block received B705 Abnormal parameter received B706 Illegal block received B707 TCR wait time out (T0.2 T.O) B708 TCA wait time out (T1.1 T.O) B709 Communication Interruption due to TCC reception B70A Communication interruption due to TBR reception...

  • Seite 63: Vorhandene Aufträge Im Speicher

    Kapitel 3: Berichte Vorhandene Aufträge im Speicher In diesem Bericht werden alle Vorgänge aufgelistet, die im Speicher des Faxgerätes zur Zeit abgelegt sind. Dies können sein: Speicherempfang Mailboxnachrichten Zum Abruf bereitgestellte Dokumente Zeitversetzte Sendungen -------------------------------------------------------------------- AKTIVE SPEICHERAUFTRÄGE 04/09/2002 14:09 TN=ABCD [3] EMPFANG EINGABE SEITEN...

  • Seite 64: Konfigurationsbericht

    Kapitel 3: Berichte Konfigurationsbericht Der Konfigurationsbericht gibt Ihnen Informationen über die Einstel- lungen des Faxgerätes, die Sie selbst ändern können. Hierbei handelt es sich z. B. um das Papierformat oder um die Grundeinstellung für Auflösung und Kontrast. 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug befindet.
  • Seite 65 Kapitel 3: Berichte -------------------------------------------------------------------- KONFIGURATION P1 04/09/2002 04:09 TN=ABCD EINSTELLUNGEN 01: SENDEBERICHT 02: RUNDSENDEBERICHT 04: BILD IM SENDEBER. 05: ABSENDERDATEN 06: MONITORLAUTSTÄRKE LEISE 07: BESTAETIGUNGSTON 08: GESCHL.BEN.GRUPPE 09: AUFLOES./KONTRAST MITTEL STD/NORMAL 10: T/F ZEITSCHALTER 11: RUFBEANTWORTUNG 12: DISTINCTIVE RING 35SEK 1.RUF 13: PAPIERFORMAT 14: SPRACHE WAEHLEN...
  • Seite 66 Kapitel 3: Berichte KONFIGURATION P2 04/09/2002 04:09 TN=ABCD WAHLPARAMETER WAHLWIEDERHOLUNGEN 10 MAL WAHLWIEDERHOL. ZEIT 1 MIN WAEHLTONERKENNUNG BESETZTTONERKENNUNG EIN MFV/IWV NEBENSTELLE NORMAL/FLASH FLASH AUTOMATISCHER START EIN AMTSKENNZIFFER KENNUNG RUECKRUFNUMMER WEITERLEITUNG AN ISDN LANDESZAHL Die Einträge in den Konfigurationsberichten 1 und 2 ISDN(G4) RUFNUMMER = hängen von der Version und dem Zubehör Ihres...

  • Seite 67: Telefonverzeichnis

    Kapitel 3: Berichte Telefonverzeichnis Im Telefonverzeichnis wird die Belegung der Zielwahltasten, Kurz- wahlnummern und Gruppen aufgeführt. 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug befindet. 04:09 FAX 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie die Zielwahltaste 6:BERICHTE DRUCKEN. 1:STATUSBERICHT JA(<) NEIN(>/1-6)
  • Seite 68 Kapitel 3: Berichte -------------------------------------------------------------------- TELEFONVERZEICHNIS S1 04/09/2002 04:09 TN=ABCD TEILNEHMER RUFNR. G3-ECHO G3-RATE MODUS ZIELWAHL ANTJE 01234 123451 33.6K OD.01234 154321 MICHAEL G. 01234 123567 33.6K RAINER K. 01234 123453 33.6K MARGOT B. 01234 987654 33.6K RAINER M. 01234 123455 33.6K MICHAEL G.
  • Seite 69 Kapitel 3: Berichte -------------------------------------------------------------------- TELEFONVERZEICHNIS S2 04/09/2002 04:09 TN=ABCD GRUPPENNUMMER = #1 #2 #3 #4 #5 <#1 ZIELWAHL> <#1 KURZWAHL> <#2 ZIELWAHL> <#2 KURZWAHL> <#3 ZIELWAHL> <#3 KURZWAHL> <#4 ZIELWAHL> <#4 KURZWAHL> <#5 ZIELWAHL> <#5 KURZWAHL> -------------------------------------------------------------------- Wenn Sie keine Rufnummern zu einer Gruppe zusammengefasst haben, dann wird diese Berichtseite nicht gedruckt. 3-21...

  • Seite 70: Rundsendeeingabebericht

    Kapitel 3: Berichte Rundsendeeingabebericht Nachdem Sie die Gegenstellen für ein Rundsenden gewählt haben, können Sie Ihre Eingabe anhand dieses Berichtes prüfen. -------------------------------------------------------------------- RUNDSENDEEINGABEBERICHT [1] 04/09/2002 04:09 [2] TN=ABCD TEILNEHMER TEILNEHMER [3] ZIELWAHL 1 = GRIESKIRCHNER. [4] KURZWAHL 01 = EDWIN L. [5] TASTATUR 0987654321 --------------------------------------------------------------------...

  • Seite 71: Rundsendebericht

    Kapitel 3: Berichte Rundsendebericht Um das Ergebnis eines Rundsendens zu prüfen, können Sie nach den Übertragungen einen Rundsendebericht drucken lassen. Sie können das Faxgerät auch so einstellen, dass nach jedem Rundsenden auto- matisch ein Rundsendebericht gedruckt wird. Dies wird weiter vorne in diesem Kapitel beschrieben.
  • Seite 72 Kapitel 3: Berichte -------------------------------------------------------------------- RUNDSENDEBERICHT [1] 04/09/2002 04:09 [2] TN=ABCD [3] SEITEN = 01 [4] GESAMTZEIT = 00:02'14" [10] [10] [10] [10] [10] TEILNEHMER SEITEN ERGEBNIS TEILNEHMER SEITEN ERGEBNIS ZIELWAHL 1 = GRIESKIRCHNER 2 = MICHAEL S. KURZWAHL 1 = EDWIN L. TASTATUR 1234567890 --------------------------------------------------------------------...

  • Seite 73: Zähler Anzeigen

    Kapitel 3: Berichte Zähler anzeigen Das Faxgerät beinhaltet mehrere Zähler, die je nach Bedarf angezeigt und vom autorisierten Händler auch einzeln zurückgesetzt werden können. Der Anwender kann nur den Trommelzähler zurücksetzen, wenn die Bildtrommel ihre ausgewiesene Standzeit erreicht hat. Dies wird in Kapitel 5 erklärt.
  • Seite 74 Kapitel 3: Berichte 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug befindet. 04:09 FAX 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie die Zielwahltaste 7:ZÄHLER ANZEIGEN. Wie (und wozu) Sie den TROMMEL ZAEHL. Trommelzähler zurücksetzen, LOESCHEN(<) WEITER(>)

  • Seite 75: Kapitel 4: Zusätzliche Funktionen

    Kapitel 4: Zusätzliche Funktionen Kapitel 4: Zusätzliche Funktionen Folgende zusätzliche Funktionen stehen Ihnen zur Verfügung: Zielwahl: 10 Zielwahltasten können mit Rufnummern oder mit E-Mail-Adressen (in Verbindung mit der T.37-Karte, Zubehör) belegt werden. Kurzwahl: Insgesamt 100 Kurzwahlnummern können mit Ruf- nummern belegt werden. Gruppenwahl: Die Gruppenwahl ermöglicht es, eine Faxnach- richt in einem Vorgang an mehrere Gegenstellen zu übertragen.

  • Seite 76: Zielwahl

    Kapitel 4: Zusätzliche Funktionen Zielwahl Sie können 10 Zielwahltasten mit Rufnummern belegen. Mit Hilfe die- ser Funktion brauchen Sie Faxnummern nicht jedesmal einzugeben, sondern können diese mit einem Tastendruck abrufen. Neben der Rufnummer wird der Name des Empfängers und eine alternative Ruf- nummer abgespeichert.
  • Seite 77 Kapitel 4: Zusätzliche Funktionen 5. Geben Sie die gewünschte Faxnummer über das numerische Ta- Die Rufnummer darf aus maximal 40 Zeichen stenfeld ein. bestehen. In einer Nebenstellenanlage müssen Sie der Rufnummer NR=0815 4711_ eine Amtskennziffer (meist die Null) oder den Bindestrich (Flash) (nicht beim G4- Modell) voranstellen.

  • Seite 78: Kurzwahl

    Kapitel 4: Zusätzliche Funktionen Der Punkt ISDN ANWAHL- 12. Wählen Sie nun den Anwahlmodus für diese Zielwahltaste. MODUS erscheint nur beim G4-Modell! ISDN ANWAHLMODUS [G3] JA(<) NEIN(>) ISDN ANWAHLMODUS [G4] JA(<) NEIN(>) 13. Bestätigen Sie die Auswahl mit der JA-Taste oder ändern Sie sie mit der Taste NEIN.
  • Seite 79 Kapitel 4: Zusätzliche Funktionen 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie Zielwahltaste 8:NUMMERN ERFASSEN. RUFNUMMERN EINGEBEN (SUCHEN,ZW,KW,#) 4. Drücken Sie die Taste KURZWAHL. KURZWAHL: [_ ] EINGABE 001-100 5. Geben Sie die gewünschte Kurzwahlnummer über das numeri- sche Tastenfeld ein.
  • Seite 80 Kapitel 4: Zusätzliche Funktionen Der Name darf aus maximal 8. Geben Sie den Namen der Gegenstelle über das numerische 15 Zeichen bestehen. Tastenfeld ein. Betätigen Sie die Taste so oft, bis das gewünschte Zeichen im Anzeigefeld erscheint. NR=0815 4711 Übernehmen Sie das Zeichen T N = L I C H T E R S _ durch Betätigung der NEIN- oder der nächsten Zifferntaste,...

  • Seite 81: Kurzwahlnummernbelegung Ändern / Löschen

    Kapitel 4: Zusätzliche Funktionen Führen Sie die oben genannten Schritte aus, um die Belegung einer Kurzwahlnummern- Kurzwahlnummer zu ändern. Überschreiben Sie die Rufnummer belegung ändern / und den Namen mit den neuen Daten. Sie löschen die Belegung ei- löschen ner Kurzwahlnummer, indem Sie die Rufnummer mit Leerzeichen (Zielwahltaste 5) überschreiben und dann die START-Taste drücken.
  • Seite 82 Kapitel 4: Zusätzliche Funktionen In diesem Beispiel wird 4. Drücken Sie die Taste JA. davon ausgegangen, dass Sie eine Zielwahltaste belegen. NR=0815 4711 TN=_ 5. Geben Sie den Namen der Gegenstelle über das numerische Tastenfeld ein. NR=0815 4711 TN=KOTULLA_ 6. Drücken Sie die Taste START. NR=<...

  • Seite 83: Gruppenwahl

    Kapitel 4: Zusätzliche Funktionen 10. Wählen Sie nun den Anwahlmodus für diese Zielwahltaste. Der Punkt ISDN ANWAHL- ISDN ANWAHLMODUS MODUS erscheint nur beim [G3] JA(<) NEIN(>) G4-Modell! ISDN ANWAHLMODUS [G4] JA(<) NEIN(>) 11. Nach kurzer Zeit erscheint die Anzeige: 0815 4711 ANWAHL 12.

  • Seite 84: Gruppe Einrichten

    Kapitel 4: Zusätzliche Funktionen Legen Sie zunächst die gewünschten Kurzwahlnummern und Ziel- wahltasten fest, um sie anschließend zu Gruppen zusammenzufas- sen. Die Eingabe von Kurzwahlnummern und Zielwahltasten wird weiter vorne in diesem Kapitel beschrieben. Gruppe einrichten 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug be- findet.

  • Seite 85: Gruppenwahl

    Kapitel 4: Zusätzliche Funktionen 7. Bestätigen Sie durch Drücken der Taste START. #01:ZIEL(E) WAEHLEN JA(ZIEL) NEIN(>) 8. Falls Sie weitere Nummern eingeben möchten, wiederholen Sie die Schritte 6 und 7. 9. Betätigen Sie dann die Taste NEIN. RUFNUMMERN EINGEBEN (SUCHEN,ZW,KW,#.) 10.
  • Seite 86 Kapitel 4: Zusätzliche Funktionen 4. Geben Sie die Nummer der gewünschten Gruppe über das numeri- sche Tastenfeld ein. GRUPPENNR01 JA(<) NEIN (>) EINGABE IN ORDNUNG WAHL(START) PRÜF.(>) 5. Wollen Sie Ihre Eingabe anhand eines Speichereingabeberichtes überprüfen, drücken Sie NEIN. Ansonsten drücken Sie die Taste START.
  • Seite 87 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie Zielwahltaste 8:NUMMERN ERFASSEN. RUFNUMMERN EINGEBEN (SUCHEN,ZW,KW,#.) 4. Drücken Sie die Taste # auf dem numerischen Tastenfeld. GRUPPE EINGEBEN [ EINGABE 01-10 5. Geben Sie die Nummer der Gruppe ein, aus der Sie eine Nummer löschen wollen.

  • Seite 88: Rufnummern Verketten

    Kapitel 4: Zusätzliche Funktionen Rufnummern verketten Mit Hilfe dieser Funktion können Sie Rufnummern zusammenfügen, Diese Funktion ist beim G4-/ ISDN-Modell nicht verfügbar. die unter Zielwahltasten oder Kurzwahlnummern gespeichert sind. Die Funktion »Rufnummern verketten« ermöglicht auch, gespeicherte Rufnummern über die Zifferntasten zu erweitern. Diese Funktion wird zum Beispiel für tastengesteuerte Mailboxen und einige Fax-Abrufsysteme benötigt.

  • Seite 89: Zeitversetzt Senden

    Kapitel 4: Zusätzliche Funktionen Zeitversetzt senden Mit Hilfe dieser Funktion können Sie ein Dokument im Dokumenten- einzug oder im Speicher ablegen, um es zu einem späteren Zeitpunkt an eine oder mehrere Gegenstellen zu übertragen. Bei diesem Gerät können Sie 10 Übertragungszeiten innerhalb von 3 Tagen für das zeitversetzte Senden einstellen.
  • Seite 90 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Zielwahltaste 1:ZEITVERSETZT SENDEN. DATUM ZEIT. SENDUNG [04/09]JA(<) NEIN(>) 4. Drücken Sie NEIN, wenn Sie das vorgeschlagene Datum nicht beibehalten wollen. Ansonsten fahren Sie mit Schritt 6 fort. DATUM ZEIT. SENDUNG [_ / ]DATUM EING 0-9 5.

  • Seite 91: Zeitversetztes Senden Abbrechen

    Kapitel 4: Zusätzliche Funktionen STEFANIE S. 01234567890 10. Drücken Sie die Taste START. Der Punkt ISDN ANWAHL- ISDN ANWAHLMODUS MODUS erscheint nur beim [G4] JA(<) NEIN(>) G4-Modell! 11. Bestätigen Sie die Auswahl mit der JA-Taste oder ändern Sie sie mit der Taste NEIN. An dieser Stelle können Sie auch eine RUNDESENDUNG (siehe auch Kapitel 2) programmieren, indem Sie mehrere Gegenstellen eingeben.

  • Seite 92: Vertraulich Senden

    Kapitel 4: Zusätzliche Funktionen 4. Drücken Sie nochmals die Taste JA. GELOESCHT 5. Das Faxgerät druckt einen Sendebericht und kehrt anschließend in den Empfangsmodus zurück. Vertraulich senden Faxnachrichten können mit Hilfe eines Passwortes gegen unberech- Diese Funktion arbeitet nur mit Faxgeräten, die über tigten Zugriff geschützt werden.
  • Seite 93 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Zielwahltaste 3:VERTRAULICH SENDEN. MAILBOXNUMMER 4. Geben Sie über das numerische Tastenfeld die gewünschte Mail- Erkundigen Sie sich beim Empfänger, welche Mailbox- boxnummer ein. (01-64) nummer vorbereitet wurde. MAILBOXNUMMER 5. Drücken Sie die Taste START. Eine vertrauliche Faxnach- richt kann nur direkt übertragen werden.

  • Seite 94: Vertraulich Empfangen (In Mailbox)

    Kapitel 4: Zusätzliche Funktionen Vertraulich empfangen (in Mailbox) Bevor Sie eine vertrauliche Faxnachricht empfangen können, müssen Sie eine Mailbox mit Passwort einrichten. Vertraulichen 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug Empfang vorbereiten befindet. (Mailbox einrichten) 04:09 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3.

  • Seite 95: Vertrauliche Nachricht Drucken

    Kapitel 4: Zusätzliche Funktionen 7. Mit NEIN wird die vertrauliche Mailbox eingestellt. Bestätigen Sie dieses durch JA. PERS. MAILBOX [VERT.] JA(<) NEIN(>) 8. Geben Sie ein 4-stelliges Passwort über das numerische Tastenfeld ein. PRG. PASSWORT [1234] 4-STELLIG EINGEBEN 9. Drücken Sie die Taste JA. PERS.
  • Seite 96 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Zielwahltaste 2:DRUCKEN. PERS. MAILBOX DRUCKEN JA(<) NEIN(>) 4. Drücken Sie die Taste JA. PERS. MAILBOX NR. EINGABE 0-8 5. Lesen Sie die Mailboxnummer vom vertraulichen Empfangsbe- richt ab (MODUS: VERTRxx) und geben Sie sie einstellig ein. PERS.
  • Seite 97 Kapitel 4: Zusätzliche Funktionen 04:09 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie Zielwahltaste 9:KONFIGURATION. Je nach Modelloption 1:FUNKTION WAEHLEN erscheint JA(<) NEIN(>/1-7) JA(<) NEIN(>/1-9*#) 4. Drücken Sie Taste 5 auf dem numerischen Tastenfeld. 5:PERS. MAILBOX EING. JA(<) NEIN(>/1-5) 5.

  • Seite 98: Einzel-Abruf (Polling)

    Kapitel 4: Zusätzliche Funktionen PERS. MAILBOX LÖSCH? JA(<) NEIN(>) 9. Bestätigen Sie durch Drücken der JA-Taste das Löschen der Mail- box aus dem Speicher. Die persönliche Mailbox ist nun nicht mehr verfügbar und muss bei Bedarf neu eingerichtet werden. 10. Drücken Sie abschließend die Taste PROGRAMM. Einzel-Abruf (Polling) In der Betriebsart »Abruf«...

  • Seite 99: Einzel-Sendeabruf

    Kapitel 4: Zusätzliche Funktionen 1. Legen Sie das Dokument in den Dokumenteneinzug. Einzel-Sendeabruf Faxdokument kann nur einmal abgerufen werden. 09/04/2002 04:09 TEL ZIEL(E) WAEHLEN 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie die Zielwahltaste 5:ABRUFEN. MEHRFACHABRUF JA(<) NEIN(>)
  • Seite 100 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Taste JA. WARTE AUF ABRUF STOP(<) SONST(>) 4. Drücken Sie nochmals die Taste JA. ABGEBROCHEN 5. Das Faxgerät druckt einen Sendebericht. 6. Das Faxgerät kehrt in den Empfangsmodus zurück. Empfangsabruf Mit Hilfe der Funktion »Empfangsabruf« können Sie Faxnachrich- ten von einem anderen Faxgerät anfordern.

  • Seite 101: Mailbox (Bulletin Polling) Und Mehrfach-Abruf

    Kapitel 4: Zusätzliche Funktionen 4. Drücken Sie die Taste START und wählen Sie die Gegenstelle In diesem Beispiel wird davon ausgegangen, dass Sie durch Eingabe der Nummer über das numerische Tastenfeld, die Gegenstelle über eine durch Drücken einer Zielwahltaste oder durch Eingabe einer Zielwahlnummer angewählt Kurzwahlnummer (KURZWAHL-Taste drücken).

  • Seite 102: Persönliche Mailbox Einrichten

    Kapitel 4: Zusätzliche Funktionen Das Gerät, das die Dokumente anfordert, befindet sich dabei in der Betriebsart »Empfangsabruf«. Das andere Faxgerät, das die Doku- mente an die anfordernde Gegenstelle sendet, arbeitet in der Be- triebsart »Mehrfach-Sendeabruf«. Die Telefongebühr für die Übertragung trägt die Gegenstelle, welche die Dokumente anfordert.

  • Seite 103: Mailbox-Sendeabruf

    Kapitel 4: Zusätzliche Funktionen PERS. MAILBOX [ENDE] JA(<) NEIN(>) 7. Durch mehrfaches Drücken der NEIN-Taste wird die Abruf-Mail- box (ABR.) eingerichtet. PERS. MAILBOX [ABR.] JA(<) NEIN(>) 8. Drücken Sie die Taste JA. PERS. MAILBOX NR. EINGABE 1-8 9. Drücken Sie die Taste PROGRAMM. Das Faxgerät ist nun für den Mehrfach-Abruf aus der angegebenen Mailbox vorbereitet.
  • Seite 104 Kapitel 4: Zusätzliche Funktionen 5. Geben Sie die gewünschte Mailboxnummer einstellig ein und be- stätigen Sie mit der JA Taste. PERS. MAILBOX JA(<) NEIN(>) 6. Ihre Faxnachricht wird nun in den Speicher eingelesen und steht zum Mehrfach-Abrufen bereit. 04:09 FAX MEHRFACHABR.IM SPEI.

  • Seite 105: Mailbox-Sendeabruf Abbrechen

    Kapitel 4: Zusätzliche Funktionen PERS. MAILBOX EINGABE 0-8 5. Geben Sie die Mailboxnummer 0 ein. Die Funktion Mehrfach-Abruf ist nur mit der Mailboxnum- mer 0 möglich. PERS. MAILBOX JA(<) NEIN(>) 6. Bestätigen Sie mit der JA Taste. Ihre Faxnachricht wird nun in den Speicher eingelesen und steht zum Mehrfach-Abrufen bereit.

  • Seite 106: Mehrfach-Sendeabruf Abbrechen

    Kapitel 4: Zusätzliche Funktionen 5. Drücken Sie Taste JA. PERS. MAILBOX EINGABE 1-8 6. Geben Sie die gewünschte Mailboxnummer einstellig und bestäti- gen Sie mit der JA Taste. PERS. MAILBOX [ABR.] JA(<) NEIN(>) 7. Mit der NEIN-Taste wird die persönliche Mailbox geschlossen. PERS.
  • Seite 107 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Taste JA. WARTE AUF ABRUF STOP(<) SONST(>) 4. Drücken Sie nochmals die Taste JA. ABGEBROCHEN 5. Das Faxgerät druckt einen Sendebericht. 6. Das Faxgerät kehrt in den Empfangsmodus zurück. Empfangsabruf Mit Hilfe der Funktion »Empfangsabruf« können Sie Faxnachrich- ten von einem anderen Faxgerät anfordern.

  • Seite 108: Relaisrundsenden

    Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Zielwahltaste 5:ABRUFEN. MAILBOXNUMMER 4. Wählen Sie nun die Ihnen bekannte Abruf-Mailbox der Gegen- Ist keine Mailboxnummer bekannt oder nötig, dann stelle durch Eingabe der Nummer über das numerische Tasten- Bestätigen Sie ohne Auswahl feld.
  • Seite 109 Kapitel 4: Zusätzliche Funktionen Hinweis ! Ihr Faxgerät kann als Sendestation eingesetzt werden. Ein Betrieb als Relaisstation ist nicht möglich. Um ein Relaisrundsenden durchführen zu können, müssen in der Relaisstation Kurzwahlnummern oder Zielwahltasten belegt und zu einer Gruppe zusammengefasst sein. Die zweistellige Nummer dieser Gruppe müssen Sie vor der Übertragung an der Sendestation eingeben.

  • Seite 110: Geschlossene Benutzergruppe

    Kapitel 4: Zusätzliche Funktionen 6. Geben Sie die Nummer der in der Relaisstation programmierten Gruppe über das numerische Tastenfeld ein. VERTEILERLISTE: 7. Bestätigen Sie Ihre Eingabe durch Drücken der Taste START. ZIEL WAEHLEN 8. Wählen Sie die Relaisstation über das numerische Tastenfeld, Im weiteren Verlauf dieses Beispiels wird davon durch Drücken einer Zielwahltaste oder durch Eingabe einer...
  • Seite 111 Kapitel 4: Zusätzliche Funktionen Es stehen folgende Einstellmöglichkeiten zur Verfügung: AUS: Die Funktion »Geschlossene Benutzergruppe« ist aus- geschaltet. EMPF.: Ein Empfang ist nur von Gegenstellen möglich, deren Faxnummer unter einer Zielwahltaste oder einer Kurz- wahlnummer abgelegt ist. Es kann an jede beliebige Gegenstelle gesendet werden.
  • Seite 112 Kapitel 4: Zusätzliche Funktionen 3. Drücken Sie die Zielwahltaste 9:KONFIGURATION. 1:FUNKTION WAEHLEN Je nach Modellversion und JA(<) NEIN(>/1-7) Zubehör erscheint JA(<) NEIN(>/1-9*#). 4. Drücken Sie die Taste JA. FUNKTIONSNUMMER [_ ] EINGABE 01-38 5. Geben Sie die Zahl 08 über das numerische Tastenfeld ein. 08:GESCHL.BEN.GRUPPE [ AUS ]JA(<) NEIN(>) 6.

  • Seite 113: Eingeschränkter Zugriff

    Kapitel 4: Zusätzliche Funktionen Eingeschränkter Zugriff Über die Funktion »Eingeschränkter Zugriff« können Sie den Zugriff auf das Faxgerät einschränken. Es können 24 Abteilungskennungen verwendet werden, die jeweils durch ein Passwort geschützt sind. Um Teilnehmer für den Eingeschränkten Zugriff programmieren zu Eingeschränkten können, müssen Sie zuerst diese Funktion in der Konfiguration frei- Zugriff aktivieren...

  • Seite 114: Eingeschränkten Zugriff Aufheben

    Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie so oft die Taste NEIN, bis die gewünschte Einstellung – in diesem Fall EIN – angezeigt wird. 26:EINGESCH. ZUGRIFF [EIN]JA(<) NEIN(>) 7. Drücken Sie die Taste JA. 27:BREITE KLEINER [AUS]JA(<) NEIN(>) 8. Drücken Sie die Taste PROGRAMM. Eingeschränkten Den »Eingeschränkten Zugriff«...
  • Seite 115 Kapitel 4: Zusätzliche Funktionen 4. Drücken Sie die Taste * auf dem numerische Tastenfeld. *:ZUGRIFFSCODE JA(<) NEIN(>/1-7*) 5. Drücken Sie Taste JA. ABTEILUNGSNR. [_ ] EINGABE 01-24 6. Geben Sie eine Abteilungsnummer zweistellig durch Drücken der entsprechenden Zifferntasten auf dem numerischen Tastenfeld ein, z.

  • Seite 116: Bedienung Bei Aktiviertem Zugriffsschutz

    Kapitel 4: Zusätzliche Funktionen Bedienung bei 1. Stellen Sie sicher, sich kein Papier im Dokumenteneinzug befin- det. aktiviertem Zugriffs- schutz 04:09 FAX TN EINGEBEN >[XXXX] 2. Geben Sie nun 4-stellig den Zugriffscode ein Wenn Sie den Zugriffscode vergessen haben, wenden Sie sich an Ihren Lieferanten.
  • Seite 117 Kapitel 4: Zusätzliche Funktionen 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug Ändern oder befindet. Löschen eines Zugriffcodes 04:09 FAX TN EINGEBEN [XXXX] 2. Geben Sie einen gültigen Zugriffscode über das numerische Tastenfeld ein. 04:09 TEL 3. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 4.
  • Seite 118 Kapitel 4: Zusätzliche Funktionen 8. Geben Sie nun den Zugriffscode über das numerische Tastenfeld 4-stellig ein. TEILNEHMER GESCHL. JA(<) NEIN(>) 9. Zum Löschen des Zugriffscodes drücken Sie zuerst die Taste JA und anschließend die Taste PROGRAMM. Zum Ändern drücken Sie die Taste NEIN.

  • Seite 119: Speicher-Zugriffsschutz

    Kapitel 4: Zusätzliche Funktionen Speicher-Zugriffsschutz Mit dieser Funktion können Sie Ihren Faxgerätespeicher vor unbefug- tem Zugriff schützen. Haben Sie den Zugriffschutz aktiviert, lässt sich ohne Passworteingabe der Speicherempfang nicht abschalten und der Speicherinhalt kann weder gelöscht noch gedruckt werden. Passwort eingeben 1.

  • Seite 120: Passwort Löschen

    Kapitel 4: Zusätzliche Funktionen Wenn Sie den Zugriffscode 7. Drücken Sie die Taste JA. Mit der NEIN-Taste kommen Sie vergessen, wenden Sie sich an zurück zur Eingabe. Ihren Lieferanten. 7:SP.PASSWORT PROG. JA(<) NEIN(>/1-7) 8. Drücken Sie zum Speichern die Taste PROGRAMM. Passwort löschen 1.
  • Seite 121 Kapitel 4: Zusätzliche Funktionen 6. Drücken Sie die Zielwahltaste 9: KONFIGURATION. PASSWORT LOESCHEN? JA(<) NEIN(>) 7. Drücken Sie die Taste JA. 7:SP.PASSWORT PROG. JA(<) NEIN(>/1-8) 8. Drücken Sie abschließend die Taste PROGRAMM. 04:09 FAX 4-47...
  • Seite 122 Kapitel 4: Zusätzliche Funktionen Diese Seite bleibt aus technischen Gründen frei. 4-48...

  • Seite 123: Kapitel 5: Verbrauchsmaterial

    Kapitel 5: Verbrauchsmaterial Kapitel 5: Verbrauchsmaterial Ihr Faxgerät wurde so konstruiert, dass Wartung und Reinigung auf ein Minimum verringert werden konnten. In der Hauptsache be- schränken sich diese auf den Austausch des Verbrauchsmaterials. Toner Der auch in der Kopierertechnik bekannte Toner ist ein schwarzes, feinkörniges Pulver, das als »Druckerschwärze«...
  • Seite 124 Kapitel 5: Verbrauchsmaterial Daher erscheint die Meldung TONERKASSETTE WECHS. meist nach etwa 600-800 Blatt (Erfahrungswert bei typischem Gemischt- betrieb). In diesem Fall sollten Sie die Tonerkassette bei nächster Ge- legenheit wechseln. Bei der ersten Inbetriebnahme des Faxgerätes verteilt sich ein Teil des Inhalts der ersten Tonerkassette innerhalb der Bildtrommelein- heit.

  • Seite 125: Tonerkassette Wechseln

    Kapitel 5: Verbrauchsmaterial Wechseln Sie die Tonerkassette wie folgt: Tonerkassette wechseln Vorsicht ! Die Heizungseinheit kann heiß sein. Verbrennungen an den Händen sind möglich. Warten Sie, bis sich das Druckwerk abgekühlt hat. Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus.
  • Seite 126 Kapitel 5: Verbrauchsmaterial 3. Öffnen Sie den Gehäusede- ckel, indem Sie ihn an den bei- den seitlich angebrachten Griffen anfassen und den Deckel nach oben klappen. 4. Ziehen Sie den Kunststoffhe- bel auf der rechten Seite der Tonerkassette nach vorne. Die Kassette wird entriegelt.
  • Seite 127 Kapitel 5: Verbrauchsmaterial Auf der unverpackten Tonerkassette finden Sie Achtung ! die Kennzeichnung Type 6. Ungeeigneter oder Nicht-Original-Toner kann das Druckwerk beschädigen. Verwenden Sie nur den Original-Toner des Herstellers, der speziell für diesen Drucker geeignet ist. 6. Packen Sie die neue Tonerkassette aus und schütteln diese leicht. Eine Klebefolie auf der Unterseite verhindert ein Herausrinnen von Tonerpulver.

  • Seite 128: Led-Zeile Reinigen

    Kapitel 5: Verbrauchsmaterial LED-Zeile reinigen Die LED-Zeile belichtet auf der Bildtrommel punktweise die Stellen, an denen Toner aufgenommen werden soll. Nachdem Sie die Tonerkassette gewechselt haben, müssen Sie die LED-Zeile reinigen, da es sonst zu Schlieren im Ausdruck kommen kann. Vorsicht ! Die Heizungseinheit kann heiß...

  • Seite 129: Die Bildtrommeleinheit

    Kapitel 5: Verbrauchsmaterial Achtung ! Die LED-Zeile kann durch ungeeignete Reinigungsmittel beschädigt werden. Verwenden Sie nur die angegebenen Reinigungsmittel. 3. Der neuen Tonerkassette ist ein Reinigungstuch beige- packt. Packen Sie dieses Tuch aus und wischen Sie damit mehrmals leicht über die LED-Zeile.

  • Seite 130: Lebensdauer Der Bildtrommeleinheit

    Kapitel 5: Verbrauchsmaterial Es wurden alle Anstrengungen unternommen, die Bildtrommelein- heit gegen Beschädigung zu schützen. Dennoch ist es unerlässlich, mit diesem Teil äußerst vorsichtig umzugehen, damit die Funk- tionsfähigkeit der Oberfläche gewährleistet bleibt. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Schützen Sie die Bildtrommel vor Kratzern und Beschädigungen.

  • Seite 131: Bildtrommeleinheit Wechseln

    Kapitel 5: Verbrauchsmaterial TROMMEL WECHSELN im allgemeinen bereits nach etwa 5.000 Sei- Die Meldung BILD- TROMMEL WECHSELN ten (Erfahrungswert bei typischem Gemischtbetrieb). Wenn Sie öfter zeigt an, dass eine bestimmte kleinere Druckaufträge ausführen, erscheint die Meldung entspre- Anzahl Bildtrommelumdre- chend früher. Sie sagt nichts über die eigentliche Qualität der Bild- hungen erreicht wurde.
  • Seite 132 Kapitel 5: Verbrauchsmaterial 1. Stellen Sie sicher, dass sich kein Papier im Dokumenteneinzug befindet. 04:09 FAX BILDTROMMEL WECHSELN 2. Öffnen Sie den Dokumen- teneinzug, indem Sie das Be- dienfeld nach vorne ziehen. Öffnen Sie den Gehäusede- ckel, indem Sie ihn an den bei- den seitlich angebrachten Griffen anfassen und den Deckel nach oben klappen.
  • Seite 133 Kapitel 5: Verbrauchsmaterial 4. Heben Sie die Tonerkassette heraus. Legen Sie die Kassette auf eine schmutzunempfind- liche Oberfläche oder ein Blatt Papier, da Toner her- ausrieseln kann. 5. Heben Sie die Bildtrom- Halterungen meleinheit an der Vordersei- te an und kippen Sie sie leicht, um sie aus den beiden Halterungen zu lösen.
  • Seite 134 Kapitel 5: Verbrauchsmaterial 7. Packen Sie die neue Bild- trommeleinheit aus. Ziehen Sie eingelegtes Schutzpapier langsam und vorsichtig aus der Bildtrommeleinheit her- aus. 8. Halten Sie die neue Bildtrom- meleinheit über das Faxgerät und kippen Sie sie leicht nach hinten. 9.

  • Seite 135: Trommelzähler Zurücksetzen

    Kapitel 5: Verbrauchsmaterial Bewahren Sie die Kunststoffabdeckung für einen eventuellen Transport auf. 12. Halten Sie die Tonerkassette Denken Sie daran, vor dem waagerecht über die Kasset- Einsetzten einer neuen Tonerkassette den Klebestrei- tenmulde der Bildtrommel- fen zu entfernen. einheit. Der Griff muss sich dabei an der rechten Seite be- finden.
  • Seite 136 Kapitel 5: Verbrauchsmaterial 1. Es befindet sich kein Papier im Dokumenteneinzug. 04:09 FAX BILDTROMMEL WECHSELN 2. Drücken Sie die Taste PROGRAMM. FUNKTION WAEHLEN(ZW) FREIER SPEICHER=100% 3. Drücken Sie die Zielwahltaste 7:ZÄHLER ANZEIGEN. TROMMELZAEHL. LOESCHEN(<) WEITER(>) 4. Drücken Sie die Taste JA. GELOESCHT 5.

  • Seite 137: Bildtrommel Reinigen (Reinigungsseiten)

    Kapitel 5: Verbrauchsmaterial Bildtrommel reinigen (Reinigungsseiten) Falls auf den gedruckten Seiten Streifen oder Flecken zu sehen sind, sollten Sie die Bildtrommel reinigen. Führen Sie diese Reinigung auch nach jedem Wechsel der Bildtrommel durch. Je nach Verschmutzung müssen Sie die Reinigungsseite mehrmals hintereinander drucken, um die Bildtrommel vollständig zu säu- bern.

  • Seite 138: Der Papier-Separator

    Kapitel 5: Verbrauchsmaterial Der Papier-Separator Der Papier-Separator im Dokumenteneinzug sorgt für einen richti- gen Einzug der Dokumente. Im Laufe der Zeit nutzt dieser Separa- tor ab und es kann verstärkt zu Fehleinzügen (VORLAGENSTAU) kommen. Dann sollten Sie den Separator auswechseln. 1.

  • Seite 139: Scannereinheit Reinigen

    Kapitel 5: Verbrauchsmaterial Scannereinheit reinigen Die Kopien sind unsauber, streifig oder der Empfänger Ihrer Faxnach- richt meldet einen unscharfen oder ebenfalls streifigen Ausdruck Ih- Faxnachricht. Reinigen Scanner folgender- maßen: 1. Öffnen Sie das Bedienfeld, in- dem Sie es nach vorne herun- terziehen.

  • Seite 140: Faxgerät Reinigen

    Kapitel 5: Verbrauchsmaterial Faxgerät reinigen Reinigen Sie das Gehäuse des Faxgerätes nach Bedarf mit einem trok- kenen Tuch. Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus.

  • Seite 141: Kapitel 6: Probleme Und Lösungen

    Kapitel 6: Probleme und Lösungen Kapitel 6: Probleme und Lösungen Die meisten der auftretenden Betriebsstörungen lassen sich leicht be- Bevor Sie sich an den Kundendienst Ihres Lieferan- heben. Bevor Sie den Kundendienst anrufen, sollten Sie erst anhand ten wenden, sollten Sie die der in diesem Kapitel aufgeführten Fehlerbeschreibungen vorgehen.

  • Seite 142: Fehlermeldungen

    Kapitel 6: Probleme und Lösungen Wenn die Meldung BILDTROMMEL WECHSELN im Anzeigefeld erscheint, hat die Bildtrommel ihre ausgewiesene Standzeit erreicht. In diesem Fall müssen Sie damit rechnen, dass die Qualität der Aus- drucke bald abnimmt. Daher sollten Sie die Bildtrommel bei nächster Gelegenheit wechseln.

  • Seite 143: Fehler

    Kapitel 6: Probleme und Lösungen Fehler Es erscheint keine Anzeige im Anzeigefeld. Allgemeines Das Faxgerät ist nicht eingeschaltet. Schalten Sie das Faxgerät ein. Das Netzkabel ist nicht eingesteckt. Stecken Sie es richtig ein. Der Gehäusedeckel lässt sich nicht schließen. Die Bildtrommeleinheit ist nicht richtig eingesetzt. Setzen Sie die Ein- heit richtig ein, wie in Kapitel 5 beschrieben.
  • Seite 144 Kapitel 6: Probleme und Lösungen Es findet kein Verbindungsaufbau zur Gegenstelle statt. Die Faxnummer der Gegenstelle wurde falsch eingegeben, es wurde die falsche Zielwahltaste oder die falsche Kurzwahlnummer einge- geben. Geben Sie die Faxnummer der Gegenstelle neu ein. Es ist das falsche Wahlverfahren eingestellt. Stellen Sie das richtige Wahlverfahren ein.

  • Seite 145: Druckbild

    Kapitel 6: Probleme und Lösungen Die Seiten weisen breite, horizontale schwarze Streifen auf. Druckbild Eventuell ist die Bildtrommel verschmutzt. Reinigen Sie die Bild- trommel wie in Kapitel 5 beschrieben. Die Bildtrommeleinheit war zu lange dem Licht ausgesetzt. Lagern Sie die Bildtrommeleinheit mehrere Stunden in absoluter Dunkel- heit.
  • Seite 146 Kapitel 6: Probleme und Lösungen Die Seiten haben einen grauen Hinter- grund. Evtl. ist die Bildtrommel verschmutzt. Reinigen Sie die Bildtrommel wie in Kapi- tel 5 beschrieben. Zu trockenes, stofffaserhaltiges Papier führt dazu, dass durch elektrostatische La- dung Tonerpartikel aufgenommen wer- den.
  • Seite 147 Kapitel 6: Probleme und Lösungen Ein länglicher Bereich mit schwacher Schrift erscheint auf jeder Seite. Ausfälle werden durch zu hohen Stoffan- teil im Papier verursacht. Wechseln Sie die Papiersorte. Es tauchen vertikale weiße oder schwa- che Stellen auf der Druckseite auf. Der Ausdruck wird schwächer.

  • Seite 148: Papierverarbeitung

    Kapitel 6: Probleme und Lösungen Die Ausdrucke weisen vertikale schwar- ze Linien auf. Evtl. ist die Bildtrommel verschmutzt. Rei- nigen Sie die Bildtrommel wie in Kapitel 5 beschrieben. Die Bildtrommel ist verkratzt. Wechseln Sie die Bildtrommeleinheit aus. Streifige Seiten werden gedruckt. Die Kopien sind unsauber, streifig oder der Empfänger Ihrer Faxnach- richt meldet einen unscharfen oder ebenfalls streifigen Ausdruck Ih- rer Faxnachricht.

  • Seite 149: Papierstau

    Kapitel 6: Probleme und Lösungen Es treten Gerüche auf. Vordrucke und Klebstoffe, die für die hohen Temperaturen der Fi- xiereinheit nicht ausgelegt sind, können Gase abgeben. Überprüfen Sie, ob das von Ihnen verwendete Papier den Spezifikationen ent- spricht und sorgen Sie für eine ausreichende Lüftung. Es treten oft Fehleinzüge im Dokumenteneinzug auf.

  • Seite 150: Papierstau Beim Einzug

    Kapitel 6: Probleme und Lösungen Wird das Papier beim Einzug oder beim Transport durch das Faxge- rät nicht weitertransportiert, erscheint eine der Meldungen PAPIER- STAU, FEHLEINZUG oder PAPIERPROBLEM. Beheben Sie einen Papierstau beim Einzug wie folgt: Papierstau beim 1. Ziehen Sie das falsch einge- zogene Blatt nach hinten aus Einzug dem Papierschacht.
  • Seite 151 Kapitel 6: Probleme und Lösungen Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus. Schützen Sie die Bildtrommel vor Kratzern. 1. Öffnen Sie den Dokumenteneinzug, indem Sie das Bedienfeld nach vorne klappen.
  • Seite 152 Kapitel 6: Probleme und Lösungen 4. Nehmen Sie die Bildtrommel- einheit aus dem Faxgerät her- aus. 5. Entfernen Sie vorsichtig das gestaute Papier aus dem Druckwerk. Ziehen Sie das Blatt in der Transportrich- tung des Papiers heraus. 6. Halten Sie die Bildtrommel- einheit über das Faxgerät und kippen Sie sie leicht nach hinten.

  • Seite 153: Papierstau Im Dokumenteneinzug

    Kapitel 6: Probleme und Lösungen 10. Nehmen Sie das Papier aus dem Papierschacht. 11. Prüfen Sie das Papier und entfernen Sie gegebenenfalls die beschädigten Blätter. 12. Fächern Sie den Papierstapel durch. 13. Legen Sie den Papierstapel wieder in den Papierschacht. 14.

  • Seite 154: Faxgerät Für Den Transport Verpacken

    Kapitel 6: Probleme und Lösungen Faxgerät für den Transport verpacken Achtung ! Unsachgemäß verpackte Geräte können beim Transport verunrei- nigt und beschädigt werden. Verpacken Sie das Gerät vor einem Transport wie beschrieben. Hinweis ! Die Bildtrommel muss einschließlich der Tonerkassette vor dem Transport aus dem Faxgerät genommen werden.
  • Seite 155 Kapitel 6: Probleme und Lösungen 5. Lösen Sie die beiden seitli- chen Klammern und nehmen Sie die Dokumentenstütze vom Faxgerät ab. 6. Nehmen Sie die Papierstütze vom Faxgerät ab. 7. Nehmen Sie die Dokumenten- ablage ab. Vorsicht ! Die Heizungseinheit kann heiß sein. Verbrennungen an den Händen sind möglich.
  • Seite 156 Kapitel 6: Probleme und Lösungen Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus. Schützen Sie die Bildtrommel vor Kratzern. 8. Öffnen Sie den Dokumen- teneinzug, indem Sie das Be- dienfeld nach vorne klap- pen.
  • Seite 157 Kapitel 6: Probleme und Lösungen Halterungen 11. Nehmen Sie die Bildtrommeleinheit aus dem Faxgerät heraus. 12. Verpacken Sie die Bildtrommeleinheit vollkommen lichtdicht. Be- nutzen Sie die Originalverpackung. 13. Bewahren Sie die verpackte Bildtrommeleinheit an einem sicheren Ort auf. 14. Schließen Sie den Gehäusedeckel des Faxgerätes und sichern Sie den Deckel mit einem Streifen Klebeband.
  • Seite 158 Kapitel 6: Probleme und Lösungen Diese Seite bleibt aus technischen Gründen frei. 6-18...

  • Seite 159: Kapitel 7: Papierhinweise

    Kapitel 7: Papierhinweise Kapitel 7: Papierhinweise Faxdokumente Dokumente Beachten Sie bei der Dokumentenerstellung folgende Hinweise: erstellen Nehmen Sie als Dokumentenpapier weißes oder nur schwach ein- gefärbtes Papier, um einen hohen Kontrast zu erzielen. Wenn Sie Seiten aus Büchern, Zeitschriften oder ähnlichen Vorla- gen übertragen wollen, kopieren Sie diese vorher mit Hilfe eines Fotokopierers.

  • Seite 160: Kleine Oder Beschädigte Dokumente

    Kapitel 7: Papierhinweise Übergroße Verwenden Sie einen Kopierer mit Verkleinerungsfunktion, um über- große Dokumente auf ein lesbares Format zu bringen. Dokumente Kleine oder Verwenden Sie die beiliegende transparente Dokumentenhülle für folgende »Problemfälle«: beschädigte Dokumente Dokumente dünner als 0,06 mm Geknickte oder beschädigte Dokumente Beschichtete Dokumente Perforierte oder ungleichmäßig zugeschnittene Dokumente Dokumente kleiner als 148 mm Breite und 128 mm Länge.

  • Seite 161: Projektionsfolien

    Kapitel 7: Papierhinweise Das Papier darf keine Löcher oder Ausschnitte haben. Beachten Sie auch die Papierspezifikationen in Anhang A. Die meisten Papiersorten haben eine Ober- und eine Unterseite. Die Oberseite wird meist durch einen Pfeil auf der Papierverpackung angezeigt. Legen Sie das Papier immer so in den Papierschacht, dass die Oberseite nach oben weist.

  • Seite 162: Papierformate

    Kapitel 7: Papierhinweise Doppelseitigen Hinweis ! Druck vermeiden Bei doppelseitigem Druck kann sich bereits aufgedruckter Toner lösen. Das Druckwerk kann dadurch beschädigt werden. Verwenden Sie nicht die Rückseite einer bedruckten Seite. Lagerung Um die Qualität des Papiers zu erhalten, sollten Sie es möglichst flach, trocken und dunkel lagern.

  • Seite 163: Anhang A: Technische Daten

    Anhang A: Technische Daten Anhang A: Technische Daten Maschine (FX-046VP) Sachnummer 4.999.077.882 Zulassung siehe Typenschild am Faxgerät Gerätetyp ITU-T G3 / ITU-T G4, Tischfaxgerät Druckverfahren Elektrofotographisches Aufzeichnungsverfahren Lichtquelle LED-Zeile Bildtrommel Organischer Fotoleiter Verwenden Sie nur die Original-Bildtrommeleinheit des Herstellers, die speziell für diesen Drucker geeignet ist (Type 6).
  • Seite 164 Anhang A: Technische Daten Elektrische Anschlusswerte Spannung 230 Volt (+ 8,5%, - 13 %), 50/60 Hz (+/- 2 %) Leistungsaufnahme (typisch) Standby: max. 0,5 W (Energiesparmodus EIN) Standby: max. 8 W (Energiesparmodus AUS) Kopieren: max. 330 W Empfangen: max. 325 W Senden: max.
  • Seite 165 Anhang A: Technische Daten Druckgeschwindigkeit max. 8 Seiten pro Minute Übertragung Kommunikation Halb-Duplex Modem ITU-T V.29, V.27ter, V.21, V.17, V.33, V.34 Protokoll ITU-T T.30 und herstellerspezifisches Kurzprotokoll Übertragungsgeschwindigkeit 300, 2.400, 4.800, 7.200, 9.600, 14.400, 33.600 bps (64.000 bps G4-Modell) Kodierung MH (Modified Huffman), MR (Modified READ), MMR (Modified Modified READ) Übertragungszeit, G3 Modell...
  • Seite 166 Anhang A: Technische Daten Effektive Lesebreite 208 mm Einlesedauer 6 Sekunden Eigenschaften Funktionen - Abrufen - Akustische Meldungen - Automatische Erhöhung der Druckauflösung - Automatische Sendewiederholung bei Fehlern - Automatische Telefon-/Faxumschaltung - Automatische Texterkennung beim Einlesen im Graustufenmodus - Automatische Verkleinerung von 100% auf 75% beim Druck empfangener Dokumente - Bedienerruf mit Rückrufnachricht - Betrieb zusammen mit einem Anrufbeantworter...
  • Seite 167 Anhang A: Technische Daten ISDN-Karte Sachnummer 4.999.015.917 IP-Netzwerkkarte T.37 Sachnummer 4.999.077.886 Multi-Interface mit Software Unimessage Sachnummer 4.999.077.885 Verbrauchsmaterial Bildtrommeleinheit Sachnummer 3218 Tonerkassette Sachnummer 3222 Tonerkassette 6er Pack Sachnummer 3223 Zuverlässigkeit /Standzeiten Tonerkassette Standzeit bis zu 1.500 Seiten bei 5% Schwärzungsgrad bis zu 1875 Seiten bei 4% Schwärzungsgrad Erfahrungswert bei typischem Gemischtbetrieb: >...
  • Seite 168 Anhang A: Technische Daten Diese Seite bleibt aus technischen Gründen frei.

  • Seite 169: Anhang B: Faxgerät Aufstellen

    Anhang B: Faxgerät aufstellen Anhang B: Faxgerät aufstellen In diesem Kapitel wird gezeigt, wie Sie Ihr Faxgerät aufstellen und einrichten, so dass Sie es umgehend einsetzen können. Checkliste für eine korrekte Installation Die nachfolgenden Schritte müssen Sie durchführen, um das Faxgerät korrekt zu installieren.

  • Seite 170: Faxgerät Auspacken Und Aufstellen

    Anhang B: Faxgerät aufstellen In diesem Handbuch wird das Faxgerät für den Betrieb in Deutschland, Österreich und der Schweiz beschrieben. Beachten Sie die Hinweise in den einzelnen Kapiteln. Wenn Sie das Faxgerät vom Stromnetz trennen (z. B. abends, über eine schaltbare Steckdose oder über eine Zeitschaltuhr), kann das Gerät nicht mehr empfangen.

  • Seite 171: Faxgerät Einrichten

    Anhang B: Faxgerät aufstellen Faxgerät einrichten Setzen Sie die Tonerkassette wie folgt ein: Tonerkassette einsetzen Achtung ! Die Bildtrommel kann beschädigt werden. Berühren Sie nicht die grüne Oberfläche der Bildtrommel. Setzen Sie die Bildtrommel nicht länger als fünf Minuten dem Licht aus.
  • Seite 172 Anhang B: Faxgerät aufstellen Verwenden Sie nur kaltes Wasser, um Toner zu Achtung ! entfernen. Bei heißem Wasser kann Toner auf Haut oder Verunreinigung durch Toner ist möglich. Kleidung haften bleiben. Toner sollte nicht auf Haut oder Textilien gelangen. 3. Heben Sie die Bildtrommeleinheit an der Vorderseite an und kip- pen Sie sie leicht, um sie aus den beiden Halterungen zu lösen.
  • Seite 173 Anhang B: Faxgerät aufstellen 7. Setzen Sie die Bildtrommeleinheit unter die beiden Halterungen ein. Halterungen Seitenansicht 8. Drücken Sie die Bildtrommeleinheit in eine waagerechte Position, bis sie spürbar einrastet. Die Bildtrommeleinheit muss fest und gerade in der vorgesehenen Öffnung sitzen. 9.
  • Seite 174 Anhang B: Faxgerät aufstellen 10. Packen Sie die Tonerkassette aus. Schütteln Sie die noch verschlos- sene Tonerkassette, um den Toner aufzulockern. Eine Klebefolie auf der Unterseite verhindert ein Herausrinnen von Tonerpulver. 11. Halten Sie die Kassette waagerecht mit der Folie nach oben. 12.

  • Seite 175: Die Papierstütze

    Anhang B: Faxgerät aufstellen Setzen Sie die Papierstütze in die Die Papierstütze beiden Aussparungen hinten am Gerät. Die Dokumenten- Hängen Sie die Dokumenten- stütze mit den beiden Stiften in stütze die Bohrungen in der Mitte des Faxgerätes. Die Dokumenten- Hängen Sie die Dokumenten- ablage in die beiden Aussparun- ablage gen vorne am Faxgerät.

  • Seite 176: Faxgerät Anschließen

    Anhang B: Faxgerät aufstellen 3. Legen Sie maximal 100 Blatt Papier (DIN A4, 75 g/m ) in den Pa- pierschacht. Falls Sie ein anderes Format als DIN A4 verwenden, müssen Sie dies über den Konfigurationspunkt 13 einstellen (siehe Anhang C). Faxgerät anschließen Anschluss an das Hinweis !

  • Seite 177: Anschluss An Das Stromnetz

    Anhang B: Faxgerät aufstellen 3. Am anderen Ende des Telefonkabels befindet sich ein N-kodier- ter TAE6-Stecker. Stecken Sie diesen in die linke (N-kodierte) Buchse der TAE6-NFN-Dose. 4. Dem Faxgerät liegt ein sog. Entstörfilter bei. Klappen Sie diesen Filter auseinander und legen Sie das Telefonka- bel zu einer Schlaufe in den Entstörfilter ein.

  • Seite 178: Erweiterung Des Funktionsumfanges Durch Die Faxsoftware "Unimessage" Unter Windows

    Anhang B: Faxgerät aufstellen 04:09 FAX Im nachfolgenden Anhang C wird die Einstellung des Faxgerätes für den Betrieb beschrieben. Die Grundfunktionen und Teile Ihres Faxge- rätes werden in Kapitel 1 erläutert. Kapitel 2 beschreibt den Normal- betrieb. Erweiterung des Funktionsumfanges durch die Faxsoftware »Unimessage«...
  • Seite 179 Anhang B: Faxgerät aufstellen Windows 95 (mit Service Release 1); Windows 98 Erforderliche mind. 120 MHz Pentium PC System- mind. 16 MB Hauptspeicher voraussetzung Windows 98 SE; Windows NT4 (SP3 und höher); Windows Me mind. 120 MHz Pentium PC mind. 32 MB Hauptspeicher Windows 2000 prof.
  • Seite 180 Anhang B: Faxgerät aufstellen 6. Wenn Sie durch das Installationsmenü geführt werden, tragen Sie an entsprechender Stelle Ihren Namen, den Firmennamen, Fax- nummer und Sender-ID (Faxgerät-Kennung, z. B. +49 211 12 34 56) ein. Die Faxnummer und die Sender-ID können bis zu 20 Zeichen lang sein und werden für den weiteren Installationsvorgang benötigt.

  • Seite 181: Anhang C: Faxgerät Einstellen

    Anhang C: Faxgerät einstellen Anhang C: Faxgerät einstellen In diesem Kapitel wird beschrieben, wie Sie das Faxgerät Ihren Wün- schen entsprechend einstellen. Datum / Uhrzeit einstellen Im Zustand der Betriebsbereitschaft zeigt Ihr Faxgerät im Anzeigefeld Es wird davon ausgegangen, dass das Faxgerät wie in die aktuelle Uhrzeit an.

  • Seite 182: Absenderkennung Einstellen: G3-Modell

    Anhang C: Faxgerät einstellen 6. Geben Sie das aktuelle Datum und die aktuelle Uhrzeit über das numerische Tastenfeld ein. Verwenden Sie beim Datum die Rei- henfolge TAG-MONAT-JAHR. [09.04.2002 04:09] JA(<) NEIN(>/0-9) 7. Drücken Sie die Taste JA. 3:DATUM/ZEIT JA(<) NEIN(>/1-4) 8.
  • Seite 183 Anhang C: Faxgerät einstellen Jetzt folgt die Rufnummer. Sollte es sich um die Rufnummer in einer Nebenstellenanlage handeln, kann zwischen Rufnummer und Durchwahl ein Leerzeichen eingegeben werden. Beispiel: Rufnummer: Deutschland (02 11) 1 23 45 67 89 Kennung: +49 211 123456 789 Hinweis ! Aufgrund postalischer Vorschriften müssen Sie Ihre Faxnummer (die Absenderkennung) eingeben.
  • Seite 184 Anhang C: Faxgerät einstellen Diese Kennung darf aus 6. Geben Sie Ihre Faxnummer einschließlich Vorwahl ein. Beachten maximal 20 Zeichen bestehen. Sie die Formvorschrift für diese Kennung (siehe oben). Das Zeichen »+« erreichen Sie über die Zielwahltaste 8. NR=+49 1234 567890_ Ein Leerzeichen erzeugt die Zielwahltaste 5.

  • Seite 185: Absenderkennung Einstellen: G4-Modell

    Anhang C: Faxgerät einstellen Absenderkennung einstellen: G4-Modell Bevor Sie Ihr Faxgerät das erste Mal nutzen, müssen Sie die Landes- vorwahl, die ISDN-Rufnummer (Telefonnummer Ihres Faxanschlus- ses), den Teilnehmernamen sowie die MSN/Port-Adresse eingeben. Zusätzlich können Sie eine Unter-Adresse eingeben. Damit Ihr Faxgerät ordnungsgemäß empfangen kann, müssen Sie unter MSN/PORTADRESSE die ISDN-Rufnummer (MSN = Multiple Subscriber Number) eingeben, bei der das Gerät den Faxempfang einlei- ten soll.
  • Seite 186 Anhang C: Faxgerät einstellen 5. Drücken Sie die Taste JA. LANDESVORWAHL 6. Geben Sie die Landesvorwahl ein (ohne vorangestellte Nullen). LANDESVORWAHL 7. Drücken Sie die Taste START. ISDN(G4) RUFNUMMER 8. Geben Sie Ihre ISDN-Rufnummer (ohne vorangestellte Null) über das numerische Tastenfeld ein. Die ISDN-Rufnummer darf ISDN(G4) RUFNUMMER...
  • Seite 187 Anhang C: Faxgerät einstellen 12. Es kann vorkommen, dass die Vergabe einer Unteradresse (SUB- Weitere Informationen in Anhang E. Die Unteradresse Address) für den Anschluss an eine Nebenstellenanlage erforder- ist für den Faxempfang nicht lich ist. Falls Sie sich über diese Einstellung nicht im Klaren sind, zwingend notwendig.

  • Seite 188: Einstellung Für Den Betrieb In Einer Nebenstellenanlage

    Anhang C: Faxgerät einstellen Einstellungen für den Betrieb in einer Nebenstellenanlage Bevor Sie das Faxgerät verwenden können, müssen Sie einige Wahl- Falls Sie sich über diese Einstellungen nicht im klaren parameter einstellen. Dies betrifft besonders den Betrieb in einer Ne- sind, wenden Sie sich an die benstellenanlage.

  • Seite 189: Wahlparameter Einstellen

    Anhang C: Faxgerät einstellen Legt Amtsanlassung Diese Funktion kann beim FLASH/ERDE/NORMAL FLASH/ERDE/NORMAL FLASH/ERDE/NORMAL FLASH/ERDE/NORMAL FLASH/ERDE/NORMAL: G4-/ISDN-Modell nicht (Amtsholung) in einer Nebenstellenanlage fest. aktiviert werden! Grundeinstellung: FLASH Mögliche Einstellungen: FLASH, NORM. AUTOMATISCHER START: Über diesen Punkt legen Sie fest, ob Sie AUTOMATISCHER START AUTOMATISCHER START AUTOMATISCHER START...
  • Seite 190 Anhang C: Faxgerät einstellen 4. Drücken Sie die Taste 2. 2:WAHLPARAMETER JA(<) NEIN(>/1-7) 5. Drücken Sie die Taste JA, der erste Wahlparameter erscheint. 6. Drücken Sie so oft die Taste JA, bis der Wahlparameter angezeigt wird, den Sie ändern möchten. Drücken Sie dann so oft auf NEIN, bis die gewünschte Einstellung erreicht ist.

  • Seite 191: Einstellungen Für Den Täglichen Betrieb

    Anhang C: Faxgerät einstellen Wollen Sie die Amtskennziffer ändern, drücken Sie auf NEIN, und geben Sie anschließend die neue Amtskennziffer über das numerische Tastenfeld ein. Füllen Sie Leerstellen durch die Eingabe von Leerzei- chen (Zielwahltaste 5) auf, oder schalten Sie die Amtskennziffer durch viermaliges Drücken der Leerzeichen-Taste aus.
  • Seite 192 Anhang C: Faxgerät einstellen 05: ABSENDERDATEN: Über diesen Punkt legen Sie fest, ob der von 05: ABSENDERDATEN 05: ABSENDERDATEN 05: ABSENDERDATEN 05: ABSENDERDATEN Ihnen eingegebene Sendername beim Senden als Bilddaten zusam- men mit der Faxnachricht übertragen werden soll (EIN) oder nicht (AUS).
  • Seite 193 Anhang C: Faxgerät einstellen 10: T/F ZEITSCHALTER: In der Betriebsart T/F erkennt das Faxge- Diese Funktion kann beim 10: T/F ZEITSCHALTER 10: T/F ZEITSCHALTER 10: T/F ZEITSCHALTER 10: T/F ZEITSCHALTER G4-Modell nicht aktiviert rät automatisch, ob es sich bei dem eingehenden Ruf um ein Telefon- werden! gespräch oder eine Faxnachricht handelt.
  • Seite 194 Anhang C: Faxgerät einstellen 14: SPRACHE WAEHLEN: Legt fest, in welcher Sprache die Meldun- 14: SPRACHE WAEHLEN 14: SPRACHE WAEHLEN 14: SPRACHE WAEHLEN 14: SPRACHE WAEHLEN gen im Anzeigefeld und die Berichte ausgegeben werden sollen. Sie haben die Wahl zwischen verschiedenen Sprachen. Grundeinstellung: DEUTSCH Mögliche Einstellungen: DEUT., ENG.
  • Seite 195 Anhang C: Faxgerät einstellen 17: SPEICHER/STAPEL: Sie können festlegen, ob das Faxgerät in Ist der Punkt 25: DIREKTE 17: SPEICHER/STAPEL 17: SPEICHER/STAPEL 17: SPEICHER/STAPEL 17: SPEICHER/STAPEL ANWAHL aktiviert, hat diese der Grundeinstellung ein Speichersenden oder ein Stapelsenden Funktion keinen Einfluss auf durchführen soll.
  • Seite 196 Anhang C: Faxgerät einstellen 22: TONERMANGEL SP. EM. :Legt fest, ob empfangene Faxnach- 22: TONERMANGEL SP. EM 22: TONERMANGEL SP. EM 22: TONERMANGEL SP. EM 22: TONERMANGEL SP. EM richten bei Tonermangel gedruckt (AUS) oder im Speicher abgelegt (EIN) werden. Grundeinstellung: Mögliche Einstellungen: EIN, AUS 23: SPEICH.
  • Seite 197 Anhang C: Faxgerät einstellen KLEINER: Legt fest, ob bei Eigenkopie die Kopie 27: BREITE 27: BREITE 27: BREITE 27: BREITE 27: BREITE KLEINER: KLEINER: KLEINER: KLEINER: etwas in der Breite verkleinert wird. Diese Einstellung hat auf eine Faxsendung keinen Einfluss. Grundeinstellung: Mögliche Einstellungen: EIN, AUS 28: TONERSPARMODUS:...
  • Seite 198 Anhang C: Faxgerät einstellen Grundeinstellung: Mögliche Einstellungen: AUS, EIN 33: OPTION I/F MODUS: Diese Einstellung legt fest, welcher 33: OPTION I/F MODUS: 33: OPTION I/F MODUS: 33: OPTION I/F MODUS: 33: OPTION I/F MODUS: Dienst über die eingebaute Schnittstelle benutzt wird. Diese Einstel- lung kann nur vorgenommen werden, wenn die Optionale Parallel- Schnittstelle eingebaut ist.
  • Seite 199 Anhang C: Faxgerät einstellen 38: EX.SCN.HALB: Wenn ein Dokument im externen Scanner klein Funktion einstellen 38: EX.SCN.HALB: 38: EX.SCN.HALB: 38: EX.SCN.HALB: 38: EX.SCN.HALB: ist, kann über diesen Menüpunkt festgelegt werden, dass die zweite Hälfte der empfangenen Daten gelöscht wird. Grundeinstellung: Mögliche Einstellungen: AUS, EIN 1.
  • Seite 200 Anhang C: Faxgerät einstellen 7. Drücken Sie die Taste JA. 06:MONITORLAUTSTÄRKE [LEISE]JA(<) NEIN(>) 8. Drücken Sie abschließend die Taste PROGRAMM. C-20...

  • Seite 201: Anhang D: Zubehör

    Anhang D: Zubehör Anhang D: Zubehör ISDN-Karte Hinweis ! Dieses Faxgerät ist in zwei Modellen erhältlich: G3-Modell: Beachten Sie die nachfolgenden Installations-Hinweise! G4-/ISDN-Modell: Die ISDN-Karte ist bereits installiert! Die gemeinsame Funktionalität wird im Anschluss an die Installation beschrieben. Das Faxgerät und die ISDN-Karte sind empfindlich gegen elektrosta- tische Ladung.

  • Seite 202: G3-Modell: Isdn-Karte Installieren

    Anhang D: Zubehör G3-Modell: ISDN-Karte installieren Ihr analoges Faxgerät ist für den Betrieb mit einer ISDN-Karte (Fax G4) vorbereitet. Diese Faxkarte ist nach der Europäischen Richtlinie TBR 3 geprüft und zertifiziert. Nach dem Einbau der Karte können Sie das Faxgerät an das digitale Leitungsnetz ISDN (Integrated Services Digital Network) anschließen.
  • Seite 203 Anhang D: Zubehör 5. Heben Sie die Rückwand leicht an und nehmen Sie sie vom Faxgerät ab. 6. Entfernen Sie die Befesti- gungsschraube der G3-Karte. Befestigungsschraube 7. Ziehen Sie die G3-Karte an ihrer linken Seite vorsichtig nach oben, bis sich die Stift- leiste aus der Buchsenleiste löst.
  • Seite 204 Anhang D: Zubehör 11. Drücken Sie die ISDN-Karte mit leichtem Druck nach un- ten, bis die Stiftleiste richtig in der Buchsenleiste einge- rastet ist. 12. Befestigen Sie die zuvor ge- lösten Befestigungsschraube. Befestigungsschraube 13. Bringen Sie die Rückwand an und befestigen Sie sie mit den beiden Schrauben.

  • Seite 205: Eigenschaften Der Isdn-Karte

    Anhang D: Zubehör Eigenschaften der ISDN-Karte Allgemein Funktion G3-Modus G4-Modus Bemerkung Netzwerk ISDN* *PSTN nicht verfügbar Netzwerk- ITU-TI.430, ETS 300 012 schnittstelle Basic Rate Schnittstelle (2B+D) S/T-Schnittstelle Konformität ETSI TBR3-1995 Kabel S Bus-Kabel (ISDN modulares Kabel) Kompatibilität ITU-T G3* ITU-T G4 Klasse 1 *Automatische Rück- stufung von G4 nach G3 Übertragungs-...

  • Seite 206: Netzwerk-Service

    Anhang D: Zubehör Netzwerk-Service Funktion G3-Modus G4-Modus Bemerkung CLIP* *Calling Line Identification SUB* *SUB-Adressing MSN* *Multiple Subscriber Number Option Funktion G3-Modus G4-Modus Bemerkung PC FAX TIA/EIA Klasse 1* ------- * max. 14,4 Kbit/s (Bidirektionale Schnittstelle) Encryption (RS232C) Nein Nein G3 Dual-Leitung Nein Nein Ihr Faxgerät kann mit anderen Faxgeräten der Klasse G3 (analog)

  • Seite 207: Isdn-Wahlmodus Einstellen

    Anhang D: Zubehör Über den Konfigurationspunkt 31 können Sie die Grundeinstellung ISDN-Wahlmodus für den Übertragungsmodus einstellen. Zusätzlich können Sie den einstellen Übertragungsmodus für jede Zielwahltaste einzeln festlegen. Ist un- ter einer Zielwahltaste zum Beispiel die Rufnummer eines G3-Faxge- rätes gespeichert, sollten Sie den Übertragungsmodus für diese Ziel- wahltaste auf G3 einstellen.

  • Seite 208: Kommunikation: Empfangen

    Anhang D: Zubehör Kommunikation: Senden Funktion G3-Modus G4-Modus Bemerkung Manuelles Senden Nein Nein Direktwahl Senden vom Einzug Speichersenden Vertraulich Senden T.30 (SUB), OKI-Modus OKI-Modus Relaisrundsenden Nein Nein Sendeabruf ohne Passwort Sendeabruf T.30 (SEP) OKI-Modus aus einer Mailbox Kommunikation: Empfangen Funktion G3-Modus G4-Modus Bemerkung...

  • Seite 209: Sub-Adresse/Unteradressierung

    Anhang D: Zubehör Mit diesem Service können Sie mehrere Geräte an einem ISDN-An- Sub-Adresse / schluss und eine Telefonnummer nutzen, wenn diese über eine soge- Unteradressierung nannte Sub-Adresse (Unteradresse) verfügen. Bei dieser »Punkt- zu Mehrpunkt-Verbindung« (P-MP) wird jedem erreichbaren Gerät eine eindeutige Nummer (Sub-Adresse) zugewiesen.

  • Seite 210: Isdn-Steckerbelegung

    Anhang D: Zubehör Ihr Faxgerät unterstützt das sogenannte Sub-Matching. Die Sub- Sub-Matching Adresse muss innerhalb der Netzes mit der eigentlichen Rufnummer (Übereinstimmung) übertragen werden, sonst wird keine Prüfung auf Übereinstimmung ausgeführt. Falls die Subadresse im Netz übermittelt wird und mit der Subadresse des Faxgerätes übereinstimmt, nimmt dieses den Ruf entgegen.

  • Seite 211: Weitere Schnittstellenkarten

    Anhang D: Zubehör Weitere Schnittstellenkarten Je nach Version Ihres Faxgerätes können Sie eine zusätzliche Schnitt- stellenkarte einbauen. Es gibt eine IP-Netzwerk-Karte T.37 und ein sogenanntes Multi-Interface, das über eine parallele Centronics- Schnittstelle verfügt. Der Einbau beider Karten ist gleich und wird nachfolgend beschrieben.
  • Seite 212 Anhang D: Zubehör 4. Entfernen Sie die beiden Schrauben an der Rückseite des Faxgerätes. 5. Heben Sie die Rückwand Blende leicht an und nehmen Sie sie vom Faxgerät ab. Schrauben 6. Brechen Sie gegebenenfalls die Blende aus der Rückwand mit ei- ner flachen Schraubendreherklinge heraus.

  • Seite 213: Ip-Netzwerk-Karte T.37

    Anhang D: Zubehör Mit Einbau der T.37-Karte IP-Netzwerk-Karte T.37 entfällt die Funktion Bindestrich bzw. Flash auf der Taste e-mail. Hinweis ! Die Installation und Einrichtung sollte durch einen erfahrenen Einrichter durchgeführt werden. Die nötigen Netzwerkeinstellungen erhalten Sie von Ihrem Netzwerkadministrator. Weitere Informationen finden Sie auf der CD-ROM, die der Netz- werkkarte beiliegt.
  • Seite 214 Anhang D: Zubehör Der Adressat empfängt die E-Mail und kann Sie beliebig weiter- verarbeiten. Wie im Kapitel 4 beschrieben, können Sie nun auch Zielwahltas- ten mit E-Mail-Adressen belegen, indem Sie vor der Eingabe der Adresse die e-mail-Taste drücken. Direkteingabe der Adresse Sie können die e-mail-Taste zur direkten Eingabe einer E-Mail- Adresse verwenden.

  • Seite 215: Die Parallele Centronics-Schnittstelle Der Multi-Interface-Karte

    Anhang D: Zubehör Um die genannten Funktionen der Karte nutzen zu können, müssen Voraussetzungen folgende Voraussetzungen gegeben sein: In Ihrem Faxgerät muss eine T.37-Netzwerk-Karte installiert sein. Das Gerät muss in einem IP-Netzwerk eingebunden sein. Das Gerät muss eine feste, eindeutig definierte IP-Adresse für das dem Gerät zugängliche Netzwerk besitzen, in welches das Gerät eingebunden ist.
  • Seite 216 Anhang D: Zubehör Nibble-Modus In dieser Betriebsart werden Daten vom Faxgerät zum Rechner übertragen. Jedes Datenbyte wird vom Faxgerät in einem Format von zwei sogenannten »Nibbles« mit je 4 Bit Breite auf den Leitun- gen PError, Busy, Select und Fault übertragen. Der Nibble-Modus erlaubt damit eine Datenübertragung in bei- den Richtungen, wenn die Software des Rechners diesen Modus unterstützt.

  • Seite 217: Anschlussbelegung Der Parallelschnittstelle

    Anhang D: Zubehör Signal Richtung Beschreibung Anschlussbelegung der Parallel- Data Strobe Zum Fax Wechselt dieses Signal von Low nach High, werden Daten eingele- schnittstelle sen bzw. IEEE 1284. Datenbit 1-8 Zum Fax Eingangs-Datenleitungen. Ein High-Pegel entspricht logisch 1, ein Low-Pegel entspricht logisch 0. Acknowledge Vom Fax Ein Low-Pegel bestätigt den...
  • Seite 218 Anhang D: Zubehör Signal Richtung Beschreibung Signalerde Nicht belegt High-Pegel Select-In Zum Fax IEEE 1284 Anschlüsse und Quelle Kompatibel-Modus Nibble-Modus System Strobe HostClk Signale des IEEE Bi-Di* Data 1 Data 1 1284 Standards Bi-Di* Data 2 Data 2 Bi-Di* Data 3 Data 3 Bi-Di* Data 4...
  • Seite 219 Anhang D: Zubehör Signalerde Signalerde (Busy, Fault) (Busy, Fault) Signalerde Signalerde (AutoFd, SelectIn, Init) (AutoFd, SelectIn, Init) System Init Init Fault DataAvail, Data 2 — nicht definiert nicht definiert — nicht definiert nicht definiert — nicht definiert nicht definiert SelectIn 1284 Active, Data 2 Signalpegel Low-Pegel: 0,0 V bis...
  • Seite 220 Anhang D: Zubehör Diese Seite bleibt aus technischen Gründen frei. D-20...

  • Seite 221: Anhang E: Anschlüsse Und Verkabelung

    Anhang E: Anschlüsse und Verkabelung Anhang E: Anschlüsse und Verkabelung Anschlussdosen Dieses Kapitel beschreibt den Anschluss Ihres Faxgerätes an das Tele- In diesem Kapitel wird auch beschrieben, wie Sie das fonnetz der Deutschen Telekom AG oder eine Nebenstellenanlage. Faxgerät in Österreich und in Ausgangspunkt einer Nutzung ist die von der Post oder vom Liefe- der Schweiz anschließen.
  • Seite 222 Anhang E: Anschlüsse und Verkabelung Bei der TAE6-Dose unterscheidet man zwei Kodierungen. Die F-Ko- dierung wird für den Anschluss eines Telefons (Fernsprechapparat), die N-Kodierung für Zusatzgeräte wie Anrufbeantworter oder Fax- geräte (Nicht-Fernsprechapparat) benötigt. Die Stecker sind durch seitliche Stege kodiert. Bei der F-Kodierung befindet sich der Steg unten, bei der N-Kodierung oben am Stecker.
  • Seite 223 Anhang E: Anschlüsse und Verkabelung Anschluss Bedeutung Anschlussbelegung der TAE6-Dose 1 (La) Amtsleitung (a-Ader) 2 (Lb) Amtsleitung (b-Ader) 3 (W) Wecker/Schaltkontakt 4 (E) Erdkontakt für Nebenstellenanlagen 5 (b2) Weiterführung der Amtsleitung Lb 6 (a2) Weiterführung der Amtsleitung La Bei einer nicht belegten TAE6- 1 2 3 4 5 6 Dose sind die Anschlusspunkte...
  • Seite 224 Anhang E: Anschlüsse und Verkabelung Anschlussbelegung Nachfolgend finden Sie die Belegung des Leitungsanschlusses Ihres Faxgerätes (Ansicht von hinten): des Faxgerätes 1 Wecker / Schaltkontakt 2 Weiterführung Lb 3 Amtsleitung La 4 Amtsleitung Lb 5 Weiterführung La 6 Erdkontakt Anschlussdosen (Deutschland) Nachfolgend finden Sie eine Abbildungen der gängigen Telefon-An- schlussdosen.
  • Seite 225 Anhang E: Anschlüsse und Verkabelung Über die TAE6-NFN-Dose kön- TAE6-NFN-Dose nen Sie problemlos Ihr Faxgerät allein oder zusammen mit ei- nem Telefon an eine Amtslei- tung anschließen. Diese An- schlussdose stellt den zur Zeit gängigen Standard dar. TAE6-NFF-Dose Eine TAE6-NFF-Dose wird be- nutzt, wenn an einer Anschluss- dose zwei Amtsleitungen zur Verfügung gestellt werden sol-...
  • Seite 226 Anhang E: Anschlüsse und Verkabelung ADo4-Dose Eine ADo4-Dose muss in jedem Fall gegen eine TAE6-NFN- Dose ausgetauscht werden. ADo8-Dose Für ADo8-Dosen sind Adapter auf die TAE6-Norm erhältlich. Besser ist ein Austausch gegen eine TAE6-NFN-Dose. Stv-Dose Die Steckverbinder-Dose muss gegen eine TAE6-NFN-Dose ausgetauscht werden.

  • Seite 227: Anschlussdosen Für Österreich Und Die Schweiz

    Anhang E: Anschlüsse und Verkabelung Anschlussdosen für Österreich und die Schweiz Nachfolgend finden Sie Abbildungen der zur Zeit gängigen An- schlussdosen in Österreich und der Schweiz. TDO-Fernmelde- Über die TDO-Fernmeldesteck- dose können Sie problemlos Ihr steckdose Faxgerät allein oder zusammen (Österreich) mit einem Telefon und einem Anrufbeantworter...
  • Seite 228 Anhang E: Anschlüsse und Verkabelung TST-Stecker In der nachfolgenden Abbildung finden Sie den TST-Stecker mit sei- ner Anschlussbelegung. (Österreich) grau 1, weiß, blau 2, grün, 3, gelb, leer, schwarz, 7 4, violett, leer rosa 5, braun, Die Anschlussdrähte sind wie folgt belegt: Anschluss Bedeutung 1 (a)
  • Seite 229 Anhang E: Anschlüsse und Verkabelung Über diese Anschlussdose (R10112-12-WST der Fa. Reichle De-Mas- T+T83-Steckdose sari) können Sie ein Faxgerät zusammen mit einem Telefon oder ei- grün/grau (seriell) nem Anrufbeantworter an einer Amtsleitung betreiben. A12 (Schweiz) T+T-Stecker: Kontaktseite T+T-Anschluss- In der Abbildung finden Sie die Belegung des T+T-Anschlusska- kabel bels (AK90-USA, R10276-250 der...
  • Seite 230 Anhang E: Anschlüsse und Verkabelung Faxgerät anschließen Deutschland Bei der nachfolgenden Beschreibung wird davon ausgegangen, dass die benutzte Telefondose der TAE6-Norm entspricht. 1. Nehmen Sie das Telefonkabel aus der Verpackung. 2. An einem Ende des Telefon- kabels befindet sich ein klei- ner Stecker.
  • Seite 231 Anhang E: Anschlüsse und Verkabelung Bei der nachfolgenden Beschreibung wird davon ausgegangen, dass Österreich die benutzte Telefondose der TDO-Norm entspricht. 1. Nehmen Sie das Telefonkabel aus der Verpackung. 2. An einem Ende des Telefon- kabels befindet sich ein klei- ner Stecker. Verbinden Sie diesen Western-Stecker mit der oberen Anschlussbuchse (LINE) an der Rückseite des...
  • Seite 232 Anhang E: Anschlüsse und Verkabelung Schweiz Bei der nachfolgenden Beschreibung wird davon ausgegangen, dass die benutzte Telefondose der T+T-Norm entspricht. 1. Nehmen Sie das Telefonkabel aus der Verpackung. 2. An einem Ende des Telefon- kabels befindet sich ein klei- ner Stecker. Verbinden Sie diesen Western-Stecker mit der oberen Anschlussbuchse (LINE) an der Rückseite des...
  • Seite 233 Anhang E: Anschlüsse und Verkabelung Um eine Verbindung zur Amtsleitung aufzubauen, müssen Sie in den meisten Nebenstellenanlagen der Rufnummer eine Amtskenn- ziffer oder den Bindestrich »-« voranstellen. Wie Sie Ihr Faxgerät für den Betrieb in einer Nebenstellenanlage einstellen, wird in Anhang C erklärt.

  • Seite 234: Anschluss Mit Einem Anrufbeantworter

    Anhang E: Anschlüsse und Verkabelung Informationen zum Betrieb Das Faxgerät wird in einer Nebenstellenanlage betrieben und ist des Faxgerätes in einer dementsprechend eingestellt. Nebenstellenanlage finden Sie weiter vorne in diesem In der Nebenstellenanlage muss die Erd- oder die Flashfunktion Kapitel. aktiviert sein.
  • Seite 235 Anhang E: Anschlüsse und Verkabelung Deutschland Österreich Beachten Sie auch folgende Hinweise: Die Geräte müssen wie weiter vorne in diesem Kapitel beschrieben angeschlossen werden. Das Faxgerät muss in die Betriebsart TAD geschaltet werden. Der Anrufbeantworter muss sich nach dem ersten, spätestens nach dem zweiten Klingeln einschalten.
  • Seite 236 Anhang E: Anschlüsse und Verkabelung Man spricht von einer Eine automatische Faxsendung wird empfangen. Auch in diesem automatischen Faxübertra- Fall reagiert das Faxgerät zunächst nicht. Nach dem automati- gung, wenn die Gegenstelle schen Einschalten des Anrufbeantworters, überprüft das Faxge- über eine Zielwahltaste, eine rät, ob das CNG-Signal von der Gegenstelle gesandt wird.
  • Seite 237 Anhang E: Anschlüsse und Verkabelung Normalerweise wird eine Übertragungsgeschwindigkeit von 9.600 bps problemlos erreicht, höhere Geschwindigkeiten (14.400 bis 33.600 bps) werden von den meisten zur Zeit im Markt befindlichen Anlagen nicht unterstützt. Anschluss an Euro- Der folgende Abschnitt gibt Hinweise zum Anschluss des Faxgerätes über einen analogen Anschluss an das Euro-ISDN (DSS1).
  • Seite 238 Anhang E: Anschlüsse und Verkabelung Analog ISDN E-ISDN E-ISDN E-ISDN E-ISDN E-ISDN E-ISDN Dig.TEL Dig.TEL Dig.Fax An-TEL An.Fax An.Kombi An.TAD An-TEL An.Fax An.Kombi Die nachfolgenden Tabellen dienen nur der Vollständigkeit und Refe- Weitere Anschluss- renzzwecken. Die Tabellen zeigen, wann der Ruf eines G3-Faxgerätes möglichkeiten an die Gegenstelle übermittelt wird, wenn das rufende Faxgerät an einem der folgenden Anschlüsse betrieben wird:...
  • Seite 239 Anhang F: Fachbegriffe Anhang F: Fachbegriffe Alternative Rufnummer (alternate telephone Baudrate (baud rate) number) Anzahl der Zustände des übertragenen Signals pro Sie können für jede Zielwahltaste zwei Faxnummern Sekunde. Die Baudrate wird in der Einheit Baud ge- eingeben. Ist die erste Rufnummer besetzt, versucht messen.
  • Seite 240 Anhang F: Fachbegriffe Ländern, Unterorganisation der UNO. Das CCITT ist DTR (data terminal ready) ein ständiges, beratendes Organ der Internationalen Endgerät betriebsbereit, Signal der V.24-Schnittstelle. Fernmeldeunion ITU. Duplex-Betrieb (duplex mode) Centronics-Schnittstelle (centronics interface) Übertragungsrichtung der Datenübertragung, bei der Diese Schnittstelle wird überwiegend als Verbindung gleichberechtigte Datenstationen senden und emp- zwischen Druckern und Computern eingesetzt.
  • Seite 241 Anhang F: Fachbegriffe Fallback ISDN (integrated services digital network) Beim Verbindungsaufbau zwischen zwei Faxgeräten Flächendeckender Dienst (integrierendes Digitalnetz), wird die Übertragungsgeschwindigkeit festgelegt. Ist das aus dem analogen Fernsprechnetz hervorgegan- eine Übertragung mit dieser Geschwindigkeit nicht gen ist. ISDN integriert verschiedene Dienste (Telefon, möglich (schlechte Verbindung), schalten beide Fax- Telefax, Teletex, Datex-J, Bildtelefonie und Daten- geräte auf eine niedrigere Geschwindigkeit zurück.
  • Seite 242 Anhang F: Fachbegriffe Mailbox RD (receive data) Speicherbereich, in dem Faxnachrichten abgelegt wer- Empfangsdaten, Signal der V.24-Schnittstelle. den können (wird von diesem Faxgerät nicht unter- stützt). Regulierungsbehörde Die nationale Regulierungsbehörde bildet die oberste Manuelle Wahl (manual dialling) Bundesbehörde für die Fernmelde- und Telekommu- Die Nummer der Gegenstelle wird Ziffer für Ziffer nikation.
  • Seite 243 Anhang F: Fachbegriffe Serielle Schnittstelle (serial interface) TD (transmit data) Die Daten werden Bit für Bit nacheinander übertra- Sendedaten, Signal der V.24-Schnittstelle. gen. Serielle Schnittstellen sind für größere Entfernun- gen geeignet. Siehe auch RS-232C. Telefax International standardisierter Telematikdienst für die Speicher (memory) Text- und Bildübermittlung.
  • Seite 244 Anhang F: Fachbegriffe V.24 Diese ITU-Norm für serielle Datenübertragung legt die funktionalen Eigenschaften (z. B. Steckerbele- gung) serieller Schnittstellen fest. Die DIN 66020 ent- spricht der V.24. Zusammen mit der V.28, welche die elektrischen Eigenschaften festlegt, entspricht die V.24 der amerikanischen Norm RS-232C. V.28 ITU-Norm für die elektrischen Eigenschaften einer seriellen Schnittstelle.
  • Seite 245 Anhang G: Stichwortverzeichnis Anhang G: Stichwortverzeichnis FETTE GROSSBUCHSTABEN stellen die Meldungen im Anzeigefeld, die Lampen und die programmierbaren Funktionen dar. KURSIVE GROSSBUCHSTABEN zeigen die Tasten des Bedienfeldes. NEIN Numerische Tastatur ABHEBEN/BEDIENERRUF PROGRAMM C-12 ABSENDERDATEN SONDERZEICHEN Absenderkennung einstellen: G3-Modell START Absenderkennung einstellen: G4-Modell STOP ALARM SUCHEN...
  • Seite 246 Anhang G: Stichwortverzeichnis Bedienfeld 1-1, 1-2 einlesen Bildtrommeleinheit erstellen Dokumentenablage 1-1, 1-2 Dokumentenablage 1-1, 1-2 Dokumenteneinzug 1-1, 1-2 anbringen Dokumentenstütze Dokumenteneinzug 1-1, 1-2 Dokumentführungsschienen Dokumentenführungsschienen Griffe 1-1, 1-2 Dokumentenstütze Innenansicht anbringen Leitungsbuchse LINE Manueller Papiereinzug 1-1, 1-2 Netzbuchse Doppelseitigen Druck vermeiden Netzschalter Druckbild Papierablage...
  • Seite 247 Anhang G: Stichwortverzeichnis ISDN ANWAHLMODUS C-17 Nebenstellenanlage ISDN-Karte Weitervermittlung E-13 installieren NEBENSTELLE Eigenschaften NORMAL G3/G4 Umschaltung Numerische Tastatur Unteradressierung Nummer in einer Gruppe löschen bzw. ISDN-Mehrgeräteanschluss (S E-16 hinzufügen 4-12 ISDN-Steckerbelegung D-10 ISDN-Wahlmodus einstellen Papier einlegen Papier nachlegen 2-13 Kennung eingeben PAPIERFORMAT C-13 Kleine oder beschädigte Dokumente...
  • Seite 248 Anhang G: Stichwortverzeichnis Scannereinheit reinigen 5-17 Übergroße Dokumente Schreibweisen des Handbuches Übersicht (Kapitel) Sendeabruf abbrechen 4-25, 4-31 Übertragung Sendebericht Uhrzeit einstellen SENDEBERICHT C-11 Unimessage B-10 Senden 2-1, 2-4 Umweltpapier Servicecodes (G3) Servicecodes (G4) 3-11 Sicherheitshinweise Faxgerät aufstellen Verbrauchsmaterial Kabelbelegung Verpacken für den Transport 6-14 Leitungsanschluss Vertraulich empfangen (in Mailbox)
  • Seite 249 Anhang H: Kurzübersicht Anhang H: Kurzübersicht Dokument im Dokumenteneinzug Sendeabruf/Einmal-Abruf: PROGRAMM + ZWT 5 + NEIN Sendeabruf/Mehrfach-Abruf: PROGRAMM + ZWT 5 + JA + 0 + JA Zeitversetzt senden (Speicher): PROGRAMM + ZWT 1 + NEIN + Datum + JA + Sendezeit + JA + Ziel + START Zeitversetzt senden (Stapel): PROGRAMM + ZWT 1 + NEIN + Datum + JA + Sendezeit + JA + Ziel + START Vertraulich senden:...
  • Seite 250 Anhang H: Kurzübersicht Konfigurationsbericht drucken: PROGRAMM + ZWT 6 + 5 + JA Druckerzähler anzeigen: PROGRAMM + ZWT 7 + NEIN Scanner-Zähler anzeigen: PROGRAMM + ZWT 7 + NEIN + NEIN Bildtrommel reinigen: PROGRAMM + ZWT 10 + JA Zielwahltaste (ZWT) belegen / G3-Modell: PROGRAMM + ZWT 8 + ZWT + Faxnummer + START + Teilnehmer + START + alt.Nr.

  • Seite 251: Grundeinstellungen

    Anhang H: Kurzübersicht Grundeinstellungen Uhrzeit einstellen: PROGRAMM + ZWT 9 + 3 + JA + Datum/Zeit + JA + PROGRAMM Kennung: PROGRAMM + ZWT 9 + 4 + JA + Faxnummer + START + Sendername + START + Rückrufnummer + START + PROGRAMM Konfiguration ändern Sendebericht:...
  • Seite 252 Anhang H: Kurzübersicht Diese Seite bleibt aus technischen Gründen frei.

  • Seite 253: Anhang Z: Verbrauchsmaterial Und Zubehör

    Klöcknerstraße 1 D- 63110 Nieder-Roden Telefon: 0800 - 3473287 Telefax: 0800 - 3473283 Internet: http://www.direct.de Tenovis Info-Service zum Nulltarif Tenovis GmbH & Co. KG Kleyerstraße 94 D- 60326 Frankfurt Telefon: 0800 - 266 1000 Telefax: 0800 - 266 1219 Internet: http://www.tenovis.com e-mail: kundendialog-center@tenovis.com...
  • Seite 254 Sachnummer 4.999.077.886 Standards/ Normen Wir, Tenovis GmbH &Co. KG, erklären, dass das Produkt Fax 367 mit den grundlegenden Anfor- derungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EU (R&TTE) überein- stimmt. Dieses Gerät ist zum Anschluss an analoge (PSTN) sowie, als Option, digitale Schnittstellen (Euro-ISDN) von TK-Anlagen und öffentlichen Telekommunikationsnetzen innerhalb der Euro-...
  • Seite 255 Diese Seite bleibt aus technischen Gründen frei.
  • Seite 256 @ tenovis.com (Deutschland) T 08 00 -2 66 10 00 F 08 00 -2 66 12 19 (International) T +49 (69) 75 05-28 33 F +49 (69) 75 05-28 41...

Inhaltsverzeichnis
