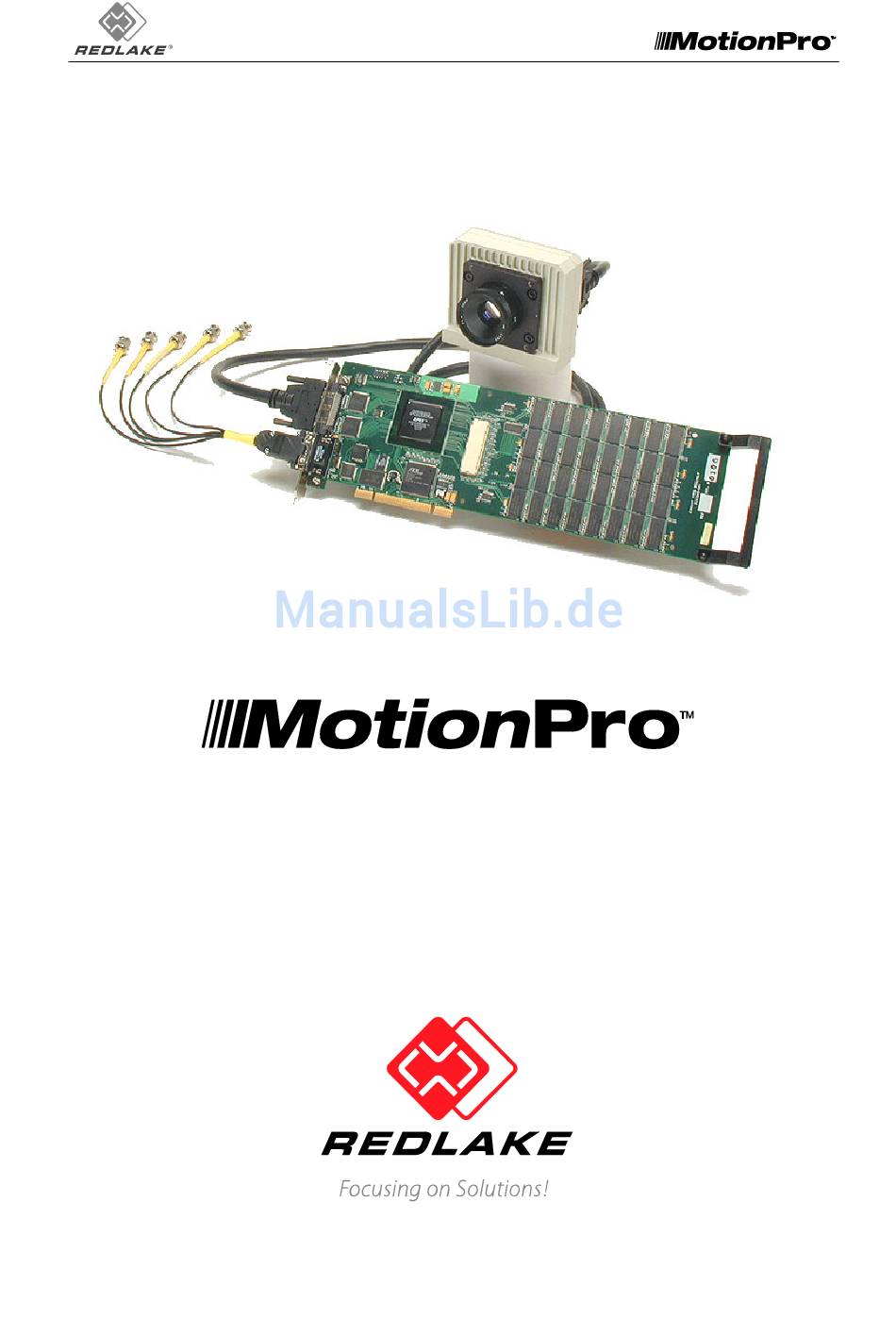

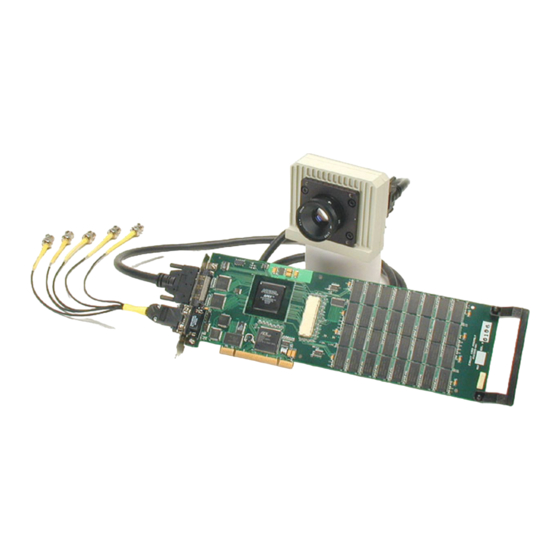

Bedienungsanleitung
HIGH SPEED DIGITAL IMAGING CAMERA
Die nachfolgende Einführung – Kurzanleitung bietet einen kurzen Überblick über den
Funktionsumfang des MotionPRO High-Speed-Video-Systems, um einen schnellen Einstieg
in das Gerät zu ermöglichen.
Für die detaillierten Funktionsbeschreibungen und Spezifikationen des Gerätes, bzw. der
optionalen Hardware- und Softwarekomponenten ist das dem Gerät beiliegende ausführliche
MANUAL in englischer Sprache bindend.
www.redlake.de
I

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für redlake Motion Pro

  • Seite 1 Die nachfolgende Einführung – Kurzanleitung bietet einen kurzen Überblick über den Funktionsumfang des MotionPRO High-Speed-Video-Systems, um einen schnellen Einstieg in das Gerät zu ermöglichen. Für die detaillierten Funktionsbeschreibungen und Spezifikationen des Gerätes, bzw. der optionalen Hardware- und Softwarekomponenten ist das dem Gerät beiliegende ausführliche MANUAL in englischer Sprache bindend. www.redlake.de...
  • Seite 2 Detaillierte Beschreibung der Installation von Hard- und Software 2.0 MotionPRO – Hardware – BNC-Connector Beschreibung der Hardware-Eingänge am MotionPRO 3.0 BASIS-EINSTELLUNGEN - Redlake MIDAS Software Grundlegende Einstellungen die nur nach der Installation bzw. Installation von Erweiterungsmodulen abgearbeitet werden sollten 4.0 MiDAS KameraAktivierung und Menüführung Aktivierung der Kamera und Erklärung der grundsätzlichen...

  • Seite 3: Inhaltsverzeichnis

    Support via Internet: w w w . r e d l a k e . d e Inhaltsverzeichnis MotionPRO Produktbeschreibung 1.0 Installation - Hardware - Software 1.1 Inhalt der Verpackung 1.2 Systemvoraussetzungen 1.3 Hardware-Installation 1.4 Software-Installation 2.0 MotionPRO Hardware-Anschlüsse 3.0 Basis-Einstellungen 3.1 Settings –...
  • Seite 4 Support via Internet: w w w . r e d l a k e . d e 6.0 MiDAS – MotionPRO – IM TÄGLICHEN EINSATZ 6.1 Open Kamera 6.2 Wahl der Basisparameter 7.0 MiDAS – MotionPRO – Widergabe und Speichern 7.1 PLAY –...
  • Seite 5 Support via Internet: w w w . r e d l a k e . d e Optionale Zusatzmodule für MiDAS 2.x 13.0 MiDAS – Automatic Spreadsheet Analysis (SA2) Bildvermessung 13.1 Bewegungsanalyse - Hintergründe 13.2 Installation und Aktivierung von SA2 13.3 Start der Analysefunktion 13.4...

  • Seite 6: Produktbeschreibung

    . r e d l a k e . d e MotionPRO - Serie Produktbeschreibung Die Redlake MotionPro™ Serie kombiniert mit ihrem 1280x1024 Pixel CMOS Bildsensor hohe Aufzeichnungsgeschwindigkeiten und MegaPixel-Auslösung auf einem kompakten PCI-Interfaceboard. Der externe Kamerakopf an 5m Kabel erlaubt zudem die einfache Aufnahme von schwer zugänglichen Objekten...

  • Seite 7: Installation - Hardware - Software

    Support via Internet: w w w . r e d l a k e . d e 1.0 INSTALLATION - HARDWARE - SOFTWARE Inhalt der Verpackung Der Originalkarton beinhaltet die folgenden Komponenten. MotionPRO Interfacekarte MotionPRO Sensorkopf 5m Verbindungskabel (Sensor-Board) 9PolDIN-Stecker mit BNC-Steckerbaum Bedienungsanleitung (Englisch) CD-ROM mit Treiberdateien und MiDAS SteuerSoftware Dongle für MiDAS...

  • Seite 8: Hardwareinstallation

    Support via Internet: w w w . r e d l a k e . d e 1.3 Hardwareinstallation Computer ausschalten und zur Sicherheit den Netzstecker entfernen. Achten Sie darauf, dass Sie ausreichend geerdet sind um statische Entladungen zu vermeiden. In der Originalpackung finden Sie zu diesem Zweck ein Erdungsband.
  • Seite 9 Support via Internet: w w w . r e d l a k e . d e Verbinden Sie das Interfaceboard über das beiliegende Kamerakabel mit dem Kamerakopf! Den 9poligen Anschlusstrecker für den BNC-Steckerbaum befestigen Sie entsprechend Abschließend stecken Sie den der Software beiliegenden Dongle (LizenzStecker) auf den parallelen Anschluss des Computers (LPT).

  • Seite 10: Softwareinstallation

    Support via Internet: w w w . r e d l a k e . d e Softwareinstallation ® ® Zur Installation unter Windows NT4.0 SP6 oder Windows 2000 benötigen Sie eine Administratorberechtigung. Kontaktieren gegebenenfalls Ihren Netzwerk- Administrator bzw. ihren EDV-Betreuer Starten Sie den Computer.
  • Seite 11 Support via Internet: w w w . r e d l a k e . d e Eingabe von BenutzerName Und FirmenName Wahl des Programmordners für das MiDAS Programm Dateien unter Windows 2000! Für die Standardinstallation sind keine Änderungen erforderlich. Zusatzoptionen werden jeweiligen...
  • Seite 12 Support via Internet: w w w . r e d l a k e . d e Dateien unter Windows NT! passenden Treiber aktivieren. MotionPRO!!! Für die Standardinstallation sind keine Änderungen erforderlich. Zusatzoptionen werden jeweiligen Manual näher beschrieben. Bestätigung gewählten Programmoptionen Zusätzlich wird der für den DONGLE benötigte Hardlock-...
  • Seite 13 Überprüfen Sie mit CHECK LICENSE den Code und aktivieren Sie diesen über ENABLE LICENSE. Der Code ist nun aktiviert (einmaliger Vorgang nur bei Erstinstallation) BEACHTEN: MiDAS arbeitet nur mit aktiviertem Code und angestecktem Dongle. Zum Abspielen der Dateien auf anderen Computern steht Ihnen kostenfrei RedlakeMiDAS.Player zur Verfügung. Aktuelle Version unter: http://www.redlake.de/download.htlm...
  • Seite 14 Support via Internet: w w w . r e d l a k e . d e 2.0 MotionPRO – HARDWARE – BNC-Connector BNC-Connectoren Trigger- Syncronisationssteuerung über externe Signalgeber oder –empfänger Anschluss erfolgt an die DIN-Buchse am PCI- Board. Trigger-IN: Externe Triggerung der MotionPRO Kamera.

  • Seite 15: Basis-Einstellungen

    Support via Internet: w w w . r e d l a k e . d e 3.0 BASIS-EINSTELLUNGEN - Redlake MIDAS Software Nach erfolgter Hard- und SoftwareInstallation ist das System nun betriebsbereit. Nochmals zur unbedingten Beachtung. ACHTUNG! Installieren und De-Installieren Sie die Verbindung zwischen Interfaceboard und Kamerakopf, sowie BNC-Steckerbaum und Dongle, nur bei ausgeschaltetem Computer.

  • Seite 16: Record Options

    Support via Internet: w w w . r e d l a k e . d e 3.1.1 System Configuration Über das Menü SETTINGS System Configurations können grundlegenden Funktionen definiert werden. Dies ist nur bei inaktiven Kameras möglich. Diese Standardeinstellungen sollten unverändert bleiben.

  • Seite 17: View - Tapmanager

    Support via Internet: w w w . r e d l a k e . d e 3.1.3 Data Acquisition Settings In der BasisVersion von MiDAS nicht enthalten, und daher nicht aktiv. Detailbeschreibung im jeweiligen ZusatzManual. 3.2 VIEW - TapManager Die Software stellt automatisch bei der Installation alle gängigen Parameter für die Arbeit mit der MotionPRO zusammen.

  • Seite 18: Midas Kameraaktivierung Und Menüführung

    Support via Internet: w w w . r e d l a k e . d e 4.0 MiDAS KameraAktivierung und Menüführung Neben den in Punkt 3.0 gezeigten Basiseinstellungen für das Gesamtsystem ist für den Anwender der tägliche Umgang mit dem System entscheidend. Dieser Vorgang wird nun schrittweise in auf den nachstehenden Seiten erläutert 4.1 Aktivieren der Kamera Nach dem ProgrammStart von MiDAS muss zunächst die Kamera aktiviert werden.

  • Seite 19: Steuerungsfunktionen - Menüführung

    Support via Internet: w w w . r e d l a k e . d e Steuerungsfunktionen - Menüführung Zur Einstellung der einzelnen Kameraparameter stehen dem Anwender drei Verfahren zur Verfügung um in die betreffenden Auswahlmenüs zu gelangen: MenüLeiste am oberen Bildschirmrand (alle Funktionen) Steuerleiste linken Bildschirmrand...

  • Seite 20: Darstellungsgrösse (View)

    Support via Internet: w w w . r e d l a k e . d e Darstellungsgröße (VIEW) Mit einer maximalen Auflösung von 1280x1024 Pixel überschreitet der Kamerasensor die derzeit gängige Bildschirmauflösung von 1024x768 Bildpunkten. Es werden also nicht alle realen Pixel dargestellt.

  • Seite 21: Midas - Motionpro - Vorbereiten Der Aufnahme

    Support via Internet: w w w . r e d l a k e . d e 5.0 MiDAS – MotionPRO – Vorbereiten der Aufnahme Vor jeder Aufnahme muss natürlich definiert werden WAS, WIE und WANN aufgezeichnet werden soll. Diese Einstellungen erfolgen im Normalfall über die Steuerleiste RECORD am linken Bildschirmrand.

  • Seite 22: Grundfunktionen

    Support via Internet: w w w . r e d l a k e . d e Grundfunktionen 5.2.1 Record Rate - Aufzeichnungsgeschwindigkeit In Abhängigkeit vom Kameramodel können hier die gewünschten Aufzeichnungs-Geschwindigkeiten gewählt werden. Beachten diesem Zusammenhang auch Punkt „TriggerMode“ (Menüleiste oder ContexMenü).

  • Seite 23: Camera Orientation - Ausrichtung Der Kamera

    Support via Internet: w w w . r e d l a k e . d e Auflösung Aufzeichnungsgeschwindigkeit Vert 1280 1024 1024 1024 1280 1024 1280 1280 1280 1280 1280 1280 Modell Modell 1.000 Modell 10.000 5.2.3 Camera Orientation – Ausrichtung der Kamera In manchen Anwendungsfällen ist die maximale horizontale Auflösung von, z.b.
  • Seite 24 Support via Internet: w w w . r e d l a k e . d e 5.2.4 Shutter Speed – Elektronische Verschlusszeit Der elektronische Verschluss dient zur Vermeidung von Bewegungsunschärfen in der Aufnahme. Dazu dienen vorprogrammierte Standardeinstellung. Zusätzlich kann die ShutterSpeed über den Punkt CUSTOM bis zum Minimum von 2 µs frei gewählt werden.
  • Seite 25 Support via Internet: w w w . r e d l a k e . d e 5.2.5 Aufnahmezeit und Speicherverwaltung Der Speicher der MotionPRO kann als Gesamtes genutzt, oder in bis zu 16 Teilspeicher segmentiert werden. Zunächst muss über das ContexMenü die Art der Speicherverwaltung definiert werden.
  • Seite 26 Support via Internet: w w w . r e d l a k e . d e 5.2.6 Multiple Buffer - Speichersegmentierung Wurde in Punkt 5.2.5 die Option Multiple Buffer gewählt so kann der Speicher in bis zu 16 Einzelspeicher unterteilt werden. Die Größe der Segmente ist frei wählbar und nur durch die Größe des Kameraspeichers begrenzt.
  • Seite 27 Support via Internet: w w w . r e d l a k e . d e 5.2.7 Trigger Mode - Signalinterpretation Da die mögliche Aufzeichnungszeit eines digitalen Kamerasystems durch dessen Speicher- ausbau begrenzt ist, muss dem System vor der Aufnahme mitgeteilt werden, wie die Kamera angesteuert wird, und wie dieses Triggersignal zu interpretieren ist.
  • Seite 28 Support via Internet: w w w . r e d l a k e . d e 5.2.8 Trigger Adjust - Triggerdefinition Der Bildspeicher der MotionPRO arbeitet als Ringspeicher. Unabhängig von der gewählten Speichersegmentierung und –verwaltung, wird der aktive Speicherbereich in einer Endlosschleife bis zum Empfang eines Triggersignals, immer wieder neu überschrieben.

  • Seite 29: Sensor Farbtiefe Und Empfindlichkeit

    Support via Internet: w w w . r e d l a k e . d e Sensor Farbtiefe und Empfindlichkeit Der CMOS-Bildsensor besitzt eine Farbtiefe von 10-Bit je Pixel. Für die letztendliche Bildarchivierung errechnet die Software anhand von speziellen Algorithmen, ein 8-Bit monochrome (S/W Modelle) oder 24-Bit Farbbild (Color-Modelle).
  • Seite 30 Support via Internet: w w w . r e d l a k e . d e Color-Adjustment - Farbsteuerung (nur Color-Modelle) Der Farbsensor der MotionPRO arbeitet mit einer als BAYER-Filter bekannten FarbMatrix über die, die erfassten Bildinformationen Pixel für Pixel einem bestimmten Farbwert in der RGB-Skala zugeordnet wird.
  • Seite 31 Support via Internet: w w w . r e d l a k e . d e nebenstehenden Grafik entnehmen ist, ist der CMOS-Sensor der MotionPRO-Systeme im Blaubereich recht lichtschwach. Zur optimalen Ausleuchtung empfiehlt sich der Einsatz von Tagelicht- bzw. HMI-Lampen (Farbtemperatur 5600K).
  • Seite 32 Support via Internet: w w w . r e d l a k e . d e b) Aufruf Contex-Menü Color Adjustment 1. Schalter Select Region wählen 2. Mit der Maus innerhalb des Live-Bildes in einem Bereich der 15%-Grau oder vergleichbar entspricht ein Rechteck beliebiger Größe aufziehen (linke Maustaste gedrückt halten) 3.
  • Seite 33 Support via Internet: w w w . r e d l a k e . d e 5.4.3 Channel Adjustment (BASIC) – Feinabstimmung der RGB Werte Nach erfolgtem Grau-Abgleich kann eine Feinabstimmung über die Schiebregler für die einzelnen RGB-Werte erfolgen. Diese individuellen Einstellungen können gespeichert...

  • Seite 34: Midas - Motionpro - Im Täglichen Einsatz

    Support via Internet: w w w . r e d l a k e . d e MiDAS – MotionPRO – AUFNAHME - IM TÄGLICHEN EINSATZ Die detaillierte Beschreibung aller Einstellungsmöglichkeiten für die Aufzeichnung von Bilddaten mit dem System MotionPRO ist für den Erstanwender eher abschreckend. Nachfolgend wird der Vorgang einer Bilderfassung auf das Wesentliche reduziert.

  • Seite 35: Wahl Der Basisparameter

    Support via Internet: w w w . r e d l a k e . d e Wahl der Basis Parameter für die Aufzeichnung Record Rate - Aufzeichnungsgeschwindigkeit Resolution – Auflösung wählen Standardeinstellungen oder Individuelle Auflösungen definieren Shutter Speed – Belichtungszeit wählen Standardauswahl treffen oder über Custom eine Belichtungszeit in µs wählen.

  • Seite 36: Aufnahme Stoppen

    Support via Internet: w w w . r e d l a k e . d e Trigger Adjust – Position von Pre- und Posttrigger • Color Adjust (nur Color Modelle) • Beleuchtung und Objektiv ausrichten • Objektiv bzw. Objektschärfe einstellen •...

  • Seite 37: Midas - Motionpro - Widergabe Und Speichern

    Support via Internet: w w w . r e d l a k e . d e MiDAS – MotionPRO – WIEDERGABE und SPEICHERN Wichtig! Nach der Aufnahme befinden sich die Bilddaten im RAM-Speicher der Kamera. Zur dauerhaften Archivierung müssen die Bilddaten erst auf der Festplatte des Computers gespeichert werden.

  • Seite 38: Play - Wiedergabesteuerleiste

    Support via Internet: w w w . r e d l a k e . d e PLAY - WiedergabeSteuerleiste Die Steuerungsleiste PLAY bietet alle Optionen die zur Wiedergabe und detaillierten Betrachtung notwendig sind. Nachfolgend eine Kurzbeschreibung Steuerleiste für Wiedergabe vor/zurück Einzelbildschaltung vor/zurück, Stopp Bild-Ur.

  • Seite 39: Play - Wiedergabesteuerleiste Im Detail

    Support via Internet: w w w . r e d l a k e . d e 7.1.1 PLAY – WiedergabeSteuerleiste im Detail Steuerschalter von links nach rechts: SpeicherAnfang Wiedergabe rückwärts Wiedergabe vorwärts Stopp Einzelbild zurück Einzelbild vor SpeicherEnde ZeitIndex BildNummer Speicherposition Mit dem Schieberegler kann aus der Gesamtaufnahme eine Sequenz zur Wiedergabe...
  • Seite 40 Support via Internet: w w w . r e d l a k e . d e Wiedergabegeschwindigkeit in fps und % Von der Aufzeichnungsgeschwindigkeit Bildnummer ZeitIndex Aufzeichnungsgeschwindigkeit Shutter Speed Datenrate (nur bei DataAcquisition Module) Auswahl Wiedergabe einer Bewegungsanalyse (nächstes Kapitel) alle Tracking Point angezeigt werden sollen.

  • Seite 41: Save - Speichern Der Aufnahme

    Support via Internet: w w w . r e d l a k e . d e SAVE – Speichern der Aufnahme Nach dem ersten Betrachten der Aufnahme sollte zunächst eine dauerhafte Archivierung der Bilddaten erfolgen. Dies erfolgt über den Menüpunkt FILE/Save As im Hauptmenü des Programms.
  • Seite 42 Support via Internet: w w w . r e d l a k e . d e Zum einen bietet MiDAS die Möglichkeit die Bilddaten als AVI-VideoFile zu speichern. Zusätzlich können die Bilddaten auch als Einzelbilder in den Formaten BMP, TIFF und JPEG gesichert werden.
  • Seite 43 Support via Internet: w w w . r e d l a k e . d e Abschliessend muss Speicherung AVI-File noch verwendete KompremierungsCodec gewählt werden. Grundsätzlich gilt: Wenn die Aufnahmen zu einem späteren Zeitpunkt analysiert und vermessen werden sollen, erfolgt die Speicherung unkomprimiert, VOLLE EINZELBILDER, da keine Bildinformation verloren geht.

  • Seite 44: Play - Betrachtungsoptionen

    Support via Internet: w w w . r e d l a k e . d e PLAY – Betrachtungsoptionen Bildsteuerung Neben der reinen Wiedergabesteuerung beinhaltet MiDAS auch einige hilfreiche Tools die, die Darstellung der Bilddaten beeinflussen. 7.3.1 VIEW Mit einer maximalen Auflösung von 1280x1024 Pixel überschreitet der Kamerasensor die derzeit gängige Bildschirmauflösung von 1024x768 Bildpunkten.
  • Seite 45 Support via Internet: w w w . r e d l a k e . d e Es stehen einige vorprogrammierte Darstellungsgrößen zur Auswahl. Die Fenstergröße kann aber auch individuell durch Ziehen mit der linken Maustaste angepasst werden. Fit In Window: Die Darstellungsgrösse wird automatisch der Bildschirmauflösung angepasst.
  • Seite 46 Support via Internet: w w w . r e d l a k e . d e Zusätzlich kein ein Fadenkreuz aktiviert werden um Objektabstände oder –lagen einschätzen zu können. Im unteren Teil des Programmfensters erscheint immer ein Koordinateninformation (von links nach rechts) Position Fadenkreuz in Pixel Reale Größe einer gezoomten Region Auflösungsformat der Aufzeichnung...
  • Seite 47 Support via Internet: w w w . r e d l a k e . d e 7.3.2 Image Prozessing Zur Optimierung der Bilddarstellung bietet MiDAS einige Optionen zur Farbsteuerung und Bildverbesserung um beispielsweise mehr Kontrast und Detailinformation in der Aufzeichnung zu erlangen.
  • Seite 48 Support via Internet: w w w . r e d l a k e . d e Bei Farbsystemen kann lediglich zwischen farbiger und monochromer Darstellung gewechselt werden. 7.3.2.2 Filtering Die Bildqualität kann nachträglich geschärft oder weichgezeichnet werden. Unfiltered Smooth Sharpen...

  • Seite 49: Midas - Nützliche Tools

    . r e d l a k e . d e MiDAS – nützliche TOOLS Das MiDAS Softwaresystem ist mit einer Vielzahl von Redlake Kamerasystemen kompatibel. Die nachstehend beschriebenen Tools beschränken sich nicht nur auf den Einsatz mit der MotionPRO Serie.

  • Seite 50: Connection Assistant

    Support via Internet: w w w . r e d l a k e . d e Connection Assistant Um die mitunter schwierige Synchronisation von mehreren Kamersystemen bzw. externer Sender und Empfänger zu vereinfachen stellt der Assistent die notwendigen Verbindungen grafisch dar.

  • Seite 51: Midas - Spreadsheet Analysis (Sa1) Bildvermessung & - Auswertung

    Support via Internet: w w w . r e d l a k e . d e MiDAS – Spreadsheet-Analysis (SA1) – Bildvermessung & - auswertung Im Standard Lieferumfang der MotionPRO-Kamera und MiDAS-Software ist ein manuelles Tracking-Modul (SpreadSheetAnalysis SA1) enthalten. Dieses erlaubt die einfache Vermessung und Auswertung der aufgezeichneten Bilddaten.
  • Seite 52 Support via Internet: w w w . r e d l a k e . d e Microsoft Excel wird im Hintergrund automatisch gestartet und es erscheint ein vorgefertigtes Arbeitsblatt. Zudem erscheint im Videofenster ein Fadenkreuz. Das Register ANALYSIS ist nun aktiviert. Vor der eigentlichen Analyse müssen dem Programm die in Punkt 9.1 erwähnten Rahmparameter mitgeteilt werden.

  • Seite 53: Kalibrierung Der Bildvermessung

    Support via Internet: w w w . r e d l a k e . d e Kalibrierung der Bildvermessung Durch Eingabe bestimmter Referenzwerte wird dem Programm mitgeteilt wie entsprechende Bewegungen zu interpretieren sind. Dazu benötigt MiDAS die Definition einer bekannten Strecke.
  • Seite 54 Support via Internet: w w w . r e d l a k e . d e Die Distanz dieser Punkte muss bekannt sein. Zudem sollte die horizontale bzw. vertikale Lage beiden Punkte möglichst einer Ebene sein (abhängig Bewegungsrichtung). Geben Sie abschliessend die bekannte Distanz zwischen diesen Punkten in das entsprechende Feld ein, wählen Sie die korrekte Einheit und betätigen Sie Calibrate Scale Factor.
  • Seite 55 Support via Internet: w w w . r e d l a k e . d e Zusätzlich können Sie einen neuen Nullpunkt bzw. Ursprungspunkt setzten. Wählen Sie mit dem Fadenkreuz einen entsprechenden Punkt im Video und betätigen Sie Calibrate Origin. Alle zu berechnenden Wegstrecken werden nun von diesem Punkt aus gemessen.

  • Seite 56: Optionen - Grundeinstellungen

    Support via Internet: w w w . r e d l a k e . d e Optionen - Grundeinstellungen MiDAS kann bis zu 5 Punkte in einer Aufnahme auswerten. Geben Sie im Feld Number of Point of Interest die gewünschte Anzahl ein.

  • Seite 57: Tracking Und Bildvermessung

    Support via Internet: w w w . r e d l a k e . d e Tracking und Bildvermessung Nun kann mit der eigentlichen Analyse bzw. Messdatenerfassungen begonnen werden. Über Enable die Analysefunktion aktivieren Die Point Number wird unter den Standardeinstellungen, wie im Punkt 9.4 beschrieben, automatisch angepasst.
  • Seite 58 Support via Internet: w w w . r e d l a k e . d e Sind alle Messpunkte erfasst worden, so erfolgt der Export an Microsoft Excel über die Funktion SORT. Excel wird im Hintergrund automatisch geladen und zeigt die Messergebnisse an.

  • Seite 59: Spreadsheet-Analyse

    Support via Internet: w w w . r e d l a k e . d e Spreadsheet-Analyse 9.6.1 Messdaten-Analyse im Excel-Arbeitsblatt Nun kann mit der eigentlichen Analyse begonnen werden. MiDAS öffnet eine Excel- Arbeitsmappe und zeigt die errechneten Messergebnisse. Dazu wird eine vorgefertigte Dokumentenvorlage mit den gängigsten Berechnungen verwendet.
  • Seite 60 Support via Internet: w w w . r e d l a k e . d e Frame: Bildnummer in Video Time: Zeitindex im Video x1: x-Abstand zur Ursprungskoordinate (Einheiten) y1: y-Abstand zur Ursprungskoordinate (Einheiten) x2: x-Abstand zur Ursprungskoordinate (Einheiten) Nicht gemessen, daher keine Darstellung ..
  • Seite 61 Support via Internet: w w w . r e d l a k e . d e 9.6.2 Messdaten-Analyse in der grafischen Darstellung Die Errechneten Messdaten werden auch grafisch dargestellt. Dazu kann in Excel über die untere Statusleiste innerhalb der Arbeitsmappe auf das Arbeitsblatt CHART gewechselt werden.
  • Seite 62 Support via Internet: w w w . r e d l a k e . d e 9.6.3 Weitere Optionen Die Arbeitsblatter User1 und User2 dienen zur Erstellung eigener Analysefunktionen. Zur Erstellung dieser Berechnungen bietet MiDAS im Arbeitblatt FORMULA eine Sammlung von gängigen physikalischen Berechnungsformeln an.
  • Seite 63 Support via Internet: w w w . r e d l a k e . d e 9.6.4 Erneutes Aufrufen/Laden der Analyse MiDAS speichert die Messdatenauswertung in einem eigenständigen Excel-File. Beim Wideraufrufen einer entsprechenden Videodatei wird diese Excel-Datei nicht automatisch mit geladen.
  • Seite 64 Support via Internet: w w w . r e d l a k e . d e 9.6.5 Tipps zur Datenanalyse und Bildvermessung Um möglichst genaue Messergebisse bzw. Messpunkte zu erhalten ist es sinnvoll für die Analyse die Möglichkeiten der in Kapitel 7.3.2 beschriebenen Bilddarstellungsfunktionen zu nutzen.
  • Seite 65 Support via Internet: w w w . r e d l a k e . d e Filtering Die Bildqualität kann nachträglich geschärft oder weichgezeichnet werden. Unfiltered Smooth Sharpen...

  • Seite 66: Midas - Synchroner Betrieb Mehrerer Kameras

    Support via Internet: w w w . r e d l a k e . d e 10.0 MiDAS – Synchroner Betrieb mehrerer Kameras 10.1 Installation und Steuerung Das Softwaresystem MiDAS ist in der Lage bis zu vier Kamerasysteme vom Typ MotionPRO und MotionSCOPE (auch gemischt) in einem PC zu synchronisieren bzw.

  • Seite 67: Abspielen Synchroner Videodateien

    Support via Internet: w w w . r e d l a k e . d e 10.2 Abspielen Synchroner Videodateien Vor dem synchronen Abspielen bereits gespeicherter Videodateien müssen diese zunächst wieder synchronisiert werden. Wählen Sie dazu im Menü TOOLS den Punkt Sync All Videos on Zero Frame.

  • Seite 68: Midas - Optionale Erweiterungsmodule

    Support via Internet: w w w . r e d l a k e . d e 11.0 MiDAS – Optionale Erweiterungsmodule Das Softwaresystem MiDAS ist modular aufgebaut und kann durch Zukauf der einzelnen Module sehr einfach im Funktionsumfang erweitert werden. Detaillierte Bedienungsanleitungen liegen den jeweiligen Modulen bei.

  • Seite 69: Service & Support

    . r e d l a k e . d e 12.0 Service und Support Im Servicefall wenden Sie sich bitte an unsere Vertriebs- und ServiceNiederlassungen in Deutschland oder Holland. Internet: www.Redlake.de REDLAKE Germany Büro Stuttgart Zustell-Nr. 2299 Hedelfinger Straße 60 70327 Stuttgart name: Herr Peter Doster...

  • Seite 70: Midas - Automatic Spreadsheet Analysis (Sa2) Bildvermessung

    Support via Internet: w w w . r e d l a k e . d e 13.0 MiDAS – Automatic-Spreadsheet-Analysis (SA2) Der Unterschied zu dem im Standardlieferumfang enthaltenen manuellen Modul SA1 ergibt sich in den nachstehenden Punkten: - Die Messpunkterfassung und –verfolgung erfolgt weitestgehend automatisch - bis zu 64 Messpunkte Punkte je Bild können ausgewertet werden - eigene Analysevorlagen können erstellt und gespeichert werden.

  • Seite 71: Start Der Analysefunktion

    Support via Internet: w w w . r e d l a k e . d e 13.3 Start der Analysefunktion Neben den bekannten Programmregistern für RECORD und PLAY befindet sich in der Menüleiste auch ein Register ANALYSIS. Nach dem Öffnen der zu analysierenden Videodatei, müssen nun einige vorbereitende Arbeitsschritte durchgeführt werden.
  • Seite 72 Support via Internet: w w w . r e d l a k e . d e Die Standardvorlage im Lieferumfang MiDAS heißt: SATemplate.xls Diese befindet sich normalerweise Installationsverzeichnis von MiDAS. Sinnvoll ist aber das Anlegen eines eigenen Ordners Festplatte für Video- und Datenanalysen.

  • Seite 73: Aktivierung Der Analysefunktion

    Support via Internet: w w w . r e d l a k e . d e 13.5 Aktivieren der Analysefunktion Nach Betätigung der Taste NEW wird Microsoft Excel wird im Hintergrund automatisch gestartet und es erscheint ein vorgefertigtes Arbeitsblatt. Zudem erscheint im Videofenster ein Fadenkreuz.

  • Seite 74: Kalibrierung Der Bildvermessung

    Support via Internet: w w w . r e d l a k e . d e 13.6 Kalibrierung der Bildvermessung Das Register ANALYSIS ist nun aktiviert. Vor der eigentlichen Analyse müssen dem Programm die in Punkt 13.1 erwähnten Rahmparameter mitgeteilt werden. Der Menüpunkt Calibration &...
  • Seite 75 Support via Internet: w w w . r e d l a k e . d e Mit der Maus wählen Sie nun über das Fadenkreuz einen zweiten Punkt in der Videoebene und drücken anschliessend Set Point #2. Die Distanz dieser Punkte muss bekannt sein. Zudem sollte die horizontale bzw. vertikale Lage beiden Punkte...
  • Seite 76 Support via Internet: w w w . r e d l a k e . d e Befinden sich die beiden Bildpunkte nicht in einer Ebene, so muss zusätzlich der Blickwinkel bzw. die Verschiebung der beiden Punkte in Grad kalibriert werden. Dazu benötigen Sie einen zwei feste Punkte in der Aufnahme (Lineal..) von denen bekannt ist das sie sich in einer Ebene befinden.
  • Seite 77 Support via Internet: w w w . r e d l a k e . d e Zusätzlich können Sie einen neuen Nullpunkt bzw. Ursprungspunkt setzten. Wählen Sie mit dem Fadenkreuz einen entsprechenden Punkt im Video und betätigen Sie Calibrate Origin. Alle zu berechnenden Wegstrecken werden nun von diesem Punkt aus gemessen.

  • Seite 78: Optionen - Grundeinstellungen

    Support via Internet: w w w . r e d l a k e . d e 13.7 Optionen - Grundeinstellungen MiDAS SA2 kann bis zu 64 Punkte in einer Aufnahme auswerten. Geben Sie im Feld Number of Point of Interest die gewünschte Anzahl ein.

  • Seite 79: Tracking Und Bildvermessung

    Support via Internet: w w w . r e d l a k e . d e 13.8 Tracking und Bildvermessung Nun kann mit der eigentlichen Analyse bzw. Messdatenerfassungen begonnen werden. ColorVideos sollten vor der Vermessung eventuell über den Punkt IMAGE PROCESSING im Hauptmenü...
  • Seite 80 Support via Internet: w w w . r e d l a k e . d e Bestätigen Sie die Auswahl der ersten Messpunkes mit ACCEPT Wählen Sie im Punkt Select Feature den zweiten gewünschten Datenpunkt an und bestätigen Sie mit SELECT.

  • Seite 81: Verlorene Bildpunkte

    Support via Internet: w w w . r e d l a k e . d e MiDAS verfolgt nun alle Messpunkte automatisch und kennzeichnet den zurückgelegten Weg mit roten Einzlmesspunkten. Der Schalter TRACK hat eine Doppelfunktion und erscheint währen des Trackings als ABORD. Die Messpunktverfolgung kann über die Abord-Funktion vorzeitig gestoppt werden.

  • Seite 82: Spreadsheet-Analyse

    Support via Internet: w w w . r e d l a k e . d e 13.10 Spreadsheet-Analyse Nun müssen die Messdaten an Microsoft Excel übergeben werden. Mit DISABLE beenden Sie die Tracking-Funktion und die Messdaten werden automatisch an Excel übergeben. Alternativ können Sie die Daten auch mit SORT übertragen 13.10.1 Messdaten-Analyse im Excel-Arbeitsblatt...
  • Seite 83 Support via Internet: w w w . r e d l a k e . d e Der Übersicht halber erfolgt in diesem Beispiel nur die Darstellung von einem erfassten Messpunkt. Frame: Bildnummer in Video Time: Zeitindex im Video x1: x-Abstand (MessPunkt1) zur Ursprungskoordinate (Einheiten) y1: y-Abstand (MessPunkt1) zur Ursprungskoordinate (Einheiten)

  • Seite 84: Messdatenanalyse In Der Grafischen Darstellung

    Support via Internet: w w w . r e d l a k e . d e Relative Distance Pt.1 Moved: Die von Bild zu Bild zurückgelegte Strecke in der jeweiligen Einheit Total Distance Pt.1 Moved: Die insgesamt zurückgelegte Strecke in der jeweiligen Einheit vom kalibrierten Ursprung Direction of Motion, Pt.1: Bewegungsrichtung des Messpunktes in Grad Velocity Pt.1...
  • Seite 85 Support via Internet: w w w . r e d l a k e . d e Die abgebildeten Charts basieren auf den Messergebnissen im Arbeitsblatt DATA der Dokumentenvorlage Total Distance Moved: Zurückgelegte Strecke in der jeweiligen Einheit als Funktion von Weg und Zeit Path of Movement: Wegbeschreibung als Funktion der X- und X-Koordinaten...

  • Seite 86: Weitere Optionen

    Support via Internet: w w w . r e d l a k e . d e 13.10.3 Weitere Optionen Die Arbeitsblatter User1 und User2 dienen zur Erstellung eigener Analysefunktionen. Zur Erstellung dieser Berechnungen bietet MiDAS im Arbeitblatt FORMULA eine Sammlung von gängigen physikalischen Berechnungsformeln an.

  • Seite 87: Speichern Der Analyse

    Support via Internet: w w w . r e d l a k e . d e 13.10.4 Speichern der Analyse Nach erfolgter Analyse sollte die Excel Arbeitsmappe gespeichert werden. Videodatei und Arbeitsblatt sollten unter identischen Namen gleichen Verzeichnis gespeichert werden. 13.10.5 Erneutes Aufrufen/Laden der Analyse MiDAS speichert die Messdatenauswertung in einem eigenständigen Excel-File.

  • Seite 88: Tipps Zur Datenanalyse

    Support via Internet: w w w . r e d l a k e . d e 13.10.6 Tipps zur Datenanalyse und Bildvermessung Um möglichst genaue Messergebisse bzw. Messpunkte zu erhalten ist es sinnvoll für die Analyse die Möglichkeiten der in Kapitel 7.3.2 beschriebenen Bilddarstellungsfunktionen zu nutzen.

  • Seite 89: Filtering

    Support via Internet: w w w . r e d l a k e . d e Filtering Die Bildqualität kann nachträglich geschärft oder weichgezeichnet werden. Unfiltered Smooth Sharpen...

  • Seite 90: Midas - Data Acquistion Modul (Da) - Sensordatenaufzeichnung

    Support via Internet: w w w . r e d l a k e . d e 14.0 MiDAS – Data-AcquisitionModule (DA) - Sensordatenaufzeichnung Neben der reinen Aufzeichnung und Vermessung von Bewegungen, können die gewonnenen Messergebnisse durch die bildsynchrone Aufzeichnung externer Sensordaten vervollständigt werden.

  • Seite 91: Die Unterschiedlichen Data-Acquisition-Module

    Support via Internet: w w w . r e d l a k e . d e 14.1 Die unterschiedlichen Data-Acquisition-Module Es stehen Unterschiedliche Module zur Verfügung, die sich in Einbauform, Anzahl der Dateneingänge und Sampling-Rate unterscheiden. MiDAS2.0 Data Acquisition Module 123-M (Part-No MiDAS-DA-123M) Hardwaremodul zur bildsynchronen Aufzeichnung von externen Sensordaten, als PCI-Interfacekarte mit externem Anschlußtableau.
  • Seite 92 Support via Internet: w w w . r e d l a k e . d e...

  • Seite 93: Grundlagen Der Daten-Akquisition

    Support via Internet: w w w . r e d l a k e . d e 14.2 Grundlagen der Daten-Akquisition Hintergrund der Datenakquisition ist es externe Messdaten bildsynchron aufzuzeichnen um diese entsprechend bewerten zu können. Ein analoges Signal, wie zum Beispiel eine elektrische Spannung, muss zunächst in digitaler Form vorliegen damit dieses über die MiDAS Software verarbeitet werden kann.

  • Seite 94: Sensoren (Wandler)

    Support via Internet: w w w . r e d l a k e . d e 14.2.1 Sensoren (Wandler) Zur Aufzeichnung von externen Messdaten benötigt MiDAS einen entsprechenden Wandler. Dieser Wandler, im weiteren Sensor genannt, übersetzt physikalische Messgrössen in analoge Spannungssignale.
  • Seite 95 Support via Internet: w w w . r e d l a k e . d e Grundsätzlich unterscheidet man also DIFFERENTIELLE, Referenced-SINGLE-ENDED und Non-Referenced-SINGLE-ENDED Sensoren. Single-Ended-Eingänge sind nur sinnvoll bei Eingangsignalen über 1V und kurzen Übertra- gungsstrecken (bis max. 4m) zwischen Analogsignalquelle und Aufzeichnungshardware. Für Spannungen unterhalb 1V und längeren Übertragungsstrecken empfiehlt sich die differentielle Signalübertragung.
  • Seite 96 Support via Internet: w w w . r e d l a k e . d e Equivalent ist zwischen SINGLE-ENDED-GROUNDED und SINGLE-ENDED-FLOATING Sensoren zu unterscheiden. SINGLE-ENDED-GROUNDED Sensoren werden auch als NON-REFERENCED-SINGLE- ENDED Sensoren oder NRSE-Sensoren bezeichnet. In Anlehnung an vorangegangene Erklärungen werden diese Sensoren nicht über die Breakout Box, sondern über andere Gegenstände geerdet.

  • Seite 97: Multiplexing & Data Sampling Rate

    Support via Internet: w w w . r e d l a k e . d e 14.2.2 Multiplexing & Data Sampling Rate Die PCI-Interfacekarte des MiDAS-DA123M-Modules liefert eine maximale Sampling-Rate von 200.000 Samples/Sekunde. Diese gesamte Sampling-Rate teilt sich aber auf die Anzahl der verwendeten Sensoreingänge auf.

  • Seite 98: Lieferumfang Und Installation (Da-123M Mit 8-Kanal-Bnc-Breakout Box)

    Support via Internet: w w w . r e d l a k e . d e 14.3 Lieferumfang und Installation (DA-123M mit 8-Kanal-BNC-Breakout Box) 14.3.1 Hardwareinstallation Bevor mit der Datenaufzeichnung begonnen werden kann, muss zunächst natürlich die entsprechende Hardware installiert und in MiDAS softwareseitig eingebunden werden. Computer ausschalten und zur Sicherheit den Netzstecker entfernen.

  • Seite 99: Softwareinstallation Da-Module-Treiber

    Support via Internet: w w w . r e d l a k e . d e 14.3.2 Softwareinstallation DA-Module-Treiber ® ® Zur Installation unter Windows NT4.0 SP6 oder Windows 2000 benötigen Sie eine Administratorberechtigung. Kontaktieren gegebenenfalls Ihren Netzwerk- Administrator bzw. ihren EDV-Betreuer Starten Sie den Computer.
  • Seite 100 Support via Internet: w w w . r e d l a k e . d e Informationsbildschirm und Lizenzvereinbarung mit Weiter bzw. Ja abquittieren. Hier die benötigten Einstellungen übernehmen. Das Setup-Programm wählt automatisch alle benötigten Dateien aus. wird Standardverzeichnis Installation vorgeschlagen.

  • Seite 101: Installation Midas / Aktivierung Des Da

    Überprüfen Sie mit CHECK LICENSE den Code und aktivieren Sie diesen über ENABLE LICENSE. Der Code ist nun aktiviert (einmaliger Vorgang nur bei Erstinstallation) BEACHTEN: MiDAS arbeitet aktiviertem Code angestecktem Dongle. Zum Abspielen der Dateien auf anderen Computern steht Ihnen kostenfrei der RedlakeMiDAS.Player zur Verfügung. Aktuelle Version unter: http://www.redlake.de/download.htlm...

  • Seite 102: Midas Settings

    Support via Internet: w w w . r e d l a k e . d e 14.3.4 MiDAS Settings Bevor Sie fortfahrten machen Sie sich bitte mit den grundlegenden Funktionen von MiDAS und ihrem MotionPRO Kamerasystem, wie in Kapitel 3.0 bis 9.0 beschrieben, vertraut.
  • Seite 103 Support via Internet: w w w . r e d l a k e . d e Unter Record Options aktivieren Sie bitte die Option SYNCHRONIZED DATA AQUISITION Möchten Sie zu einem späteren Zeitpunkt einmal Bilddaten ohne Datenaquisition aufzeichnen, so können sie diese Option wieder deaktivieren und VIDEO ONLY wählen.

  • Seite 104: Einrichten Der Videoaufzeichnung Und Daten-Aquisition

    Support via Internet: w w w . r e d l a k e . d e 14.4 Einrichten der Videoaufzeichnung und Daten-Akquisition 14.4.1 Hardware Synchronisierung Zur bildsynchronen Aufzeichnung von Video- und Sensordaten müssen beide Komponenten synchronisieren werden. Hilfreich ist hierbei der Connection Assistant. Dieser zeigt genau an, wie die Komponenten verbunden werden müssen.

  • Seite 105: Ein- / Ausgänge Der Breakout Box

    Support via Internet: w w w . r e d l a k e . d e 14.4.2 Ein- / Ausgänge der Breakout Box Die analogen Eingänge der MiDAS DA-123M Data-Acquisition Hardware ist für Eingangsspannungen ± 50mV ± aufgelegt. eingebaute Überspanungsschutz arbeitet im Bereich von ±...

  • Seite 106: Definition Der Sensoren Und Kanäle In Midas

    Support via Internet: w w w . r e d l a k e . d e 14.4.3 Definition der Sensoren und Kanäle in MiDAS Innerhalb des Kontrollregisters RECORD befindet sich der Absatz DATA. In diesem Bereich werden alle softwareseitigen Einstellungen für die DatenAkquition gewählt. Das Auswahlmenü...

  • Seite 107: Aufzeichnung Von Video- Und Messdaten

    Support via Internet: w w w . r e d l a k e . d e Label Bezeichnung des Eingangskanals (max vier Zeichen) Units Bezeichnung des Eingangssignals (max drei Zeichen), z.b. mA Lower Limit untere Grenze des Eingangssignals in Volt (Standard – 10V) Upper Limit obere...

  • Seite 108: Abspielen Und Betrachten Der Daten

    Support via Internet: w w w . r e d l a k e . d e 14.6 Abspielen und Betrachten der Daten Nach erfolgreicher Aufzeichnung von Video- und Sensordaten schaltet MiDAS automatisch in den Wiedergabemodus. Video- und Sensordaten werden in separaten Fenstern dargestellt, sind aber fest miteinander synchronisiert.
  • Seite 109 Support via Internet: w w w . r e d l a k e . d e Die aufgezeichneten Messdaten werden als Graph dargestellt. Im abgebildeten Fall als Funktion von Stromstärke und Zeit. Die Position des blauen Datencursors ist dabei immer mit dem aktuelle abgebildeten Videobild identisch.
  • Seite 110 Support via Internet: w w w . r e d l a k e . d e Die Funktion EDIT MODE beschreibt wie der Anwender den Datengraphen bearbeiten bzw. bewegen kann. In der Position CURSOR kann mit der linken Maustaste eine Position im Graphen direkt angewählt werden.
  • Seite 111 Support via Internet: w w w . r e d l a k e . d e In der Position PAN kann der Dateninhalt des Fensters in alle Richtungen verschoben werden. Sinnvoll bei extremen Amplituden bzw. sehr langen Datenaufzeichnungen, da das Datenfenster nicht automatisch dem gesamten Datenverlauf folgt.

  • Seite 112: Speichern Der Daten In Midas

    Support via Internet: w w w . r e d l a k e . d e 14.7 Speichern der Daten in MIDAS Grundsätzlich werden die Daten zeitgleich mit den Videodaten gespeichert, wenn die entsprechende Funktion im Arbeitsfenster speicher aktiviert ist. Aktivieren diesem Grund immer Option...

  • Seite 113: Export Der Daten

    Support via Internet: w w w . r e d l a k e . d e 14.8 Export der Daten Da die Darstellung und Auswertung der gewonnenen Messdaten nicht unbedingt immer in MiDAS erfolgen soll, bittet das Programm die Möglichkeit die aufgezeichneten Messdaten direkt an Microsoft Excel, oder als Text-File für die Verarbeitung in anderen Anwendungen, zu exportieren.
  • Seite 114 Support via Internet: w w w . r e d l a k e . d e Öffnet man das alternativ gespeicherte Text-File zum Beispiel mit dem Windows Editor, so erscheinen die Daten in der dargestellten Form. Mit der linken Maustaste lassen sich die Daten anwählen und über die Funktion KOPIEREN zum Beispiel in ein Excel Arbeitsblatt oder andere Anwendungen übertragen.

  • Seite 115: Midas - Auto-Download & Auto-Trigger Module Da1 & Da2

    Support via Internet: w w w . r e d l a k e . d e 15.0 MiDAS – Automatic-Download & Auto-Trigger-Module (AD1 & AD2) Die Zusatzmodule AD1 und AD2 dienen der Vereinfachung bzw. Automatisierung des Aufzeichnungsprozesses. Gerade bei der Überwachung von kontinuierlichen Prozessen wie in der Fertigung, wo Fehler oder zu beobachtende Vorgänge zeitlich nicht bestimmt auftreten, vereinfachen diese Module den Überwachungsprozess.

  • Seite 116: Bedienung Des Ad1-Modules

    Support via Internet: w w w . r e d l a k e . d e 15.1 Bedienung des AD1-Modules Das AUTO-DOWNLOAD Kontrollregister der MiDAS Software bietet alle Konfigurations- möglichkeiten für dieses Modul Settings: Hier kann entschieden werden ob der Prozess kontinuierlich automatisiert werden soll, oder nur eine bestimmte...
  • Seite 117 Support via Internet: w w w . r e d l a k e . d e Nach der Aktivierung der AD1-Funktion erscheint das folgende Dialogfeld Auf der rechten Seite des Fensters werden alle aktuell gewählten Einstel-lungen angezeigt. Engage: Hiermit starten Aufnahme der Kamera.
  • Seite 118 Support via Internet: w w w . r e d l a k e . d e Nach eingehendem Triggersignal werden die Bilddaten automatisch als AVI-File auf der Festplatte gespeichert. Abhängig eingangs gewählten Einstellungen startet MiDAS die Aufnahme erneut erwartet nächste Triggersignal.

  • Seite 119: Midas - Notes

    Support via Internet: w w w . r e d l a k e . d e 16.0 MiDAS – Notes MiDAS-Notes ist ein optionaler Texteditor, der es erlaubt zusätzliche Informationen zu den aufgezeichneten Videos und Daten zu erfassen. Gestartet wird Notes über den entsprechenden Menüeintrag im Hauptmenü...
  • Seite 120 High-Speed CMOS Imaging System APPENDIX E. SPECIFICATIONS AND DIMENSIONS â â Software “Point and click” environment for Windows 2000 or Windows NT with Service Pack 6 or higher. File Formats: AVI, BMP, JPEG, TIFF, or PCX. Computer Requirements Minimum Pentium III 650 MHz with MMX, 1024x768 display, 128Mb RAM, 10GB Hard Drive, CD-ROM Drive, ZIP or JAZ Drive (recommended).
  • Seite 121 REDLAKE MASD, INC. Figure C1. MotionPro Camera Head Dimensions _____________________________________________________________________________ 91000118-001 Rev C 7/15/02...
  • Seite 122 LIMITED WARRANTY For a period of one (1) year from the date of shipment, the Redlake Product and any Redlake manufactured accessories (collectively the “Product”), shall perform substantially in accordance with the material provisions of the user manual for the Product (“Limited Warranty”). If, because...
  • Seite 123 3.2 Quantum Efficiency Blue Green Monochrome 1000 1100 1000 1100 Wavelength, nm Wavelength, nm Monochrome Blue Green Monochrome Blue Green Wave- Quantum Quantum Quantum Quantum Wave- Quantum Quantum Quantum Quantum length efficiency efficiency efficiency efficiency length efficiency efficiency efficiency efficiency (nm) (nm) 749.9...
  • Seite 124 2000 basierende Software ein manuelles Tracking Modul zur Vermes- sung und Auswertung der gespeicherten Bilddaten. Weitere Programmerweiterungen sowie (SoftwareDevelopement-Kit) sind optional erhältlich. Optionale Hard– und Softwareerweiterungen sind aus unserem umfangreichen Zubehörprogramm direkt liefer- bar. Redlake MASD bietet Komplettlösungen aus einer Hand.
  • Seite 125 Umgebungsbedingungen: bis +50 Celsius, 5 %-95 % relative Luftfeuchtigkeit Prüfzeichen: CE Prüfzeichen, ISO-9001. ISO 14001 Redlake Germany Zustell-Nr. 2299 Hedelfinger Strasse 60 D - 70327 Stuttgart / Germany Tel. 0711 - 406 - 5447 Fax. 0711 - 406 - 2434 www.redlake.de...
  • Seite 126 MotionPro™ Technische Daten - MiDAS Software Redlake MiDAS : Sehr komfortable Benutzeroberfläche unter Windows NT4.0 und Windows 2000 zur Steuerung aller Kamerafunktionen. Aufzeichnungssteuerung: Aufzeichnungsgeschwindigkeit, Sensorauflösung (Standardeinstellungen und individuelle Sensorbereiche), Speicherverwaltung, Trigger– und Synchronisationsfunktionen, Farbsteuerung, Elektronischer Shutter bis 2 µs Wiedergabegeschwindigkeiten:...

  • Seite 127: Motionpro™ Sensorauflösung, Objektivauswahl Und Speicher

    MotionPro™ Sensorauflösung, Objektivauswahl und Speicher Aufzeichnungsgeschwindigkeit / Sensorauflösung (Variabler Aktiver Sensorbereich — Individuelle Auflösungen können definiert werden) Auflösung Aufzeichnungsgeschwindigkeit Vert 1280 1024 1024 1024 1280 1024 1280 1280 1280 Modell Modell 2.000 Modell 10.000 Sensorauflösung / Objektivbedarf / C– oder F-Mount 1280 1152 1024...

Inhaltsverzeichnis
