Analoge Erfassung (Ai) - NI myDAQ Bedienungsanleitung

Schutz-
schaltung
VBUS
(CSD25302Q2)
Trenntrafo
LDO-
Regler
(TPS71501)
+3,3 V (isoliert)
+5 V (isoliert)
Hinweis: Die Bauweise von Geräten des Typs NI myDAQ kann sich ohne Ankündigung ändern.

Analoge Erfassung (AI)

© National Instruments Corporation
Regler +15 V
Strom-
(TPS61170)
begrenzer
–15 V
(TPS2553)
+5 V
Regler
(TPS62003)
+1,2 V
Regler
(TPS62007)
+3,3 V
USB-STC3
+3,3 V
Digitaler
DC/DC-
Isolator
(ISO7241)
LDO- LDO
Regulator Regler
(TPS76433) (TPS76433)
DMM
HI COM HI
(V Ω
) (A)
Das NI myDAQ ist mit zwei Analogeingängen ausgestattet. Diese können
entweder als universelle hochohmige Eingänge zur differentiellen Span-
nungsmessung oder als Audioeingänge genutzt werden. Die Analog-
eingänge werden über einen Multiplexer auf einen gemeinsamen A/D-
Wandler geführt. Bei der Spannungsmessung liegt der Eingangsbereich
der Anschlüsse bei ±10 V. Beim Audiomodus steht jeweils ein Ein-
gang für den rechten und linken Stereokanal. Die Analogeingänge
erreichen eine maximale Abtastrate von 200 kS/s und eignen sich daher
zum Erfassen von Signalverläufen. Die Analogeingänge werden beim
Oszilloskop von NI ELVISmx, beim Dynamic Signal Analyzer und beim
Bode Analyzer verwendet.
8
Verstärker
(TLE2082)
ADC
(ADS8319)
DAC
(DAC8551)
Schalter
(TS12A44514)
Isolations-
barriere
Schiebe-
register
(SN74AHC595)
Schalter
(TS5A3159)

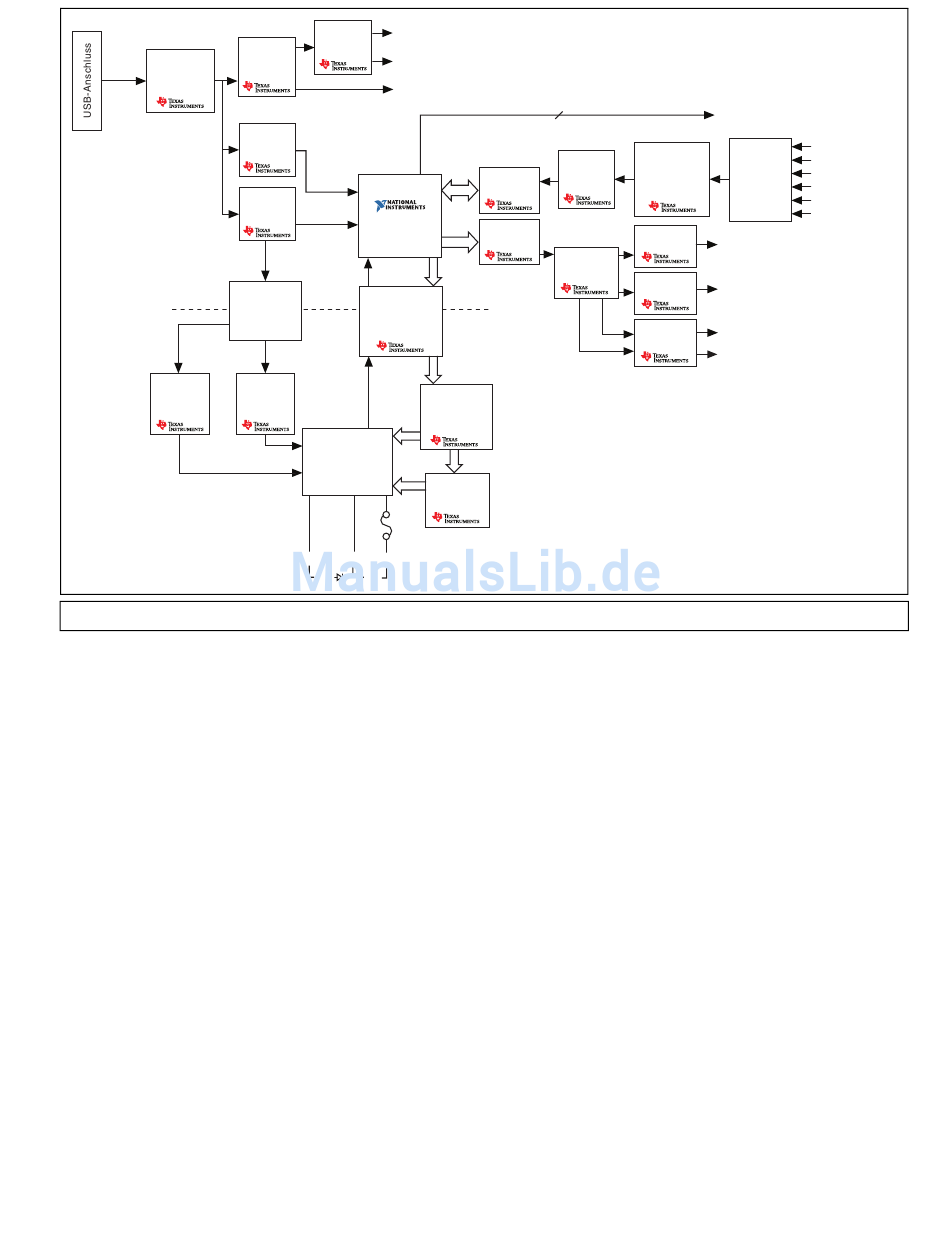

Abbildung 2. Blockschaltbild des NI myDAQ
5 Bedienungsanleitung und Spezifikationen für NI myDAQ
DIO x
AI 0+
Instrumenten-
AI 0–
verstärker
Kanal-
AI 1+
(OPA1642)
multiplexer
AI 1–
Rechter Eingang
Linker Eingang
OP-AMP
(OPA1642) AO 0
OP-AMP
AO 1
(OPA1642)
Audioverst.
Rechter Ausgang
(TPA6110A2)
Linker Ausgang
