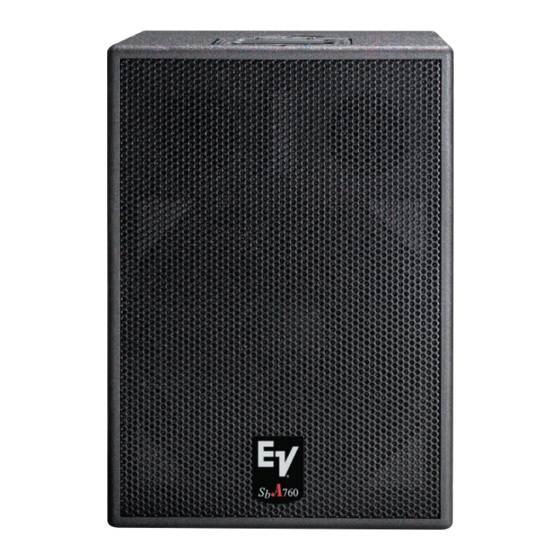

EV SbA760 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für EV SbA760
- Seite 1 BEDIENUNGSANLEITUNG OWNER‘S MANUAL...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE ....... WICHTIGE SERVICEHINWEISE ....... BESCHREIBUNG ....... AUSPACKEN & GARANTIE ..........QUICK START BEDIENELEMENTE ..........INPUT / OUTPUT LEVEL ....... STATUS ANZEIGEN ..........POWER SCHALTER NETZEINGANG / NETZAUSGANG ..........AUFBAUBEISPIELE SPECIFICATIONS / TECHNISCHE DATEN ....... -
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Drei- ecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehör- enden Literatur aufmerksam machen. -
Seite 4: Beschreibung
Die unterschiedlichen Betriebsarten werden im Abschitt SETUP EXAMPLES erläutert. Auspacken und Garantie Öffnen Sie die Verpackung und entnehmen Sie den SbA760. Ziehen Sie die Schutzfolie von den Griffen ab. Es liegt noch zusätzlich zu dieser Bedienungsanleitung ein Netzkabel und die Garantiekarte bei. Über- prüfen Sie bitte, ob die Garantiekarte vollständig ausgefüllt ist, denn nur so können Sie etwaige Garantie-... -
Seite 5: Quickstart
Powermixer an (z.B. CD-Player oder Micro). Stellen Sie den SbA760 zwischen die Fullrange-Boxen. Drehen Sie den LEVEL Regler am SbA760 auf Linksanschlag und verbinden Sie das Gerät über das beigelegte PowerCon Netzkabel mit dem Stromnetz. Verbinden Sie die MONO OUT Buchse der Kompaktanlage per symmetrischen Klinkenkabel mit dem L/MONO INPUT des SbA760. -
Seite 6: Bedienelemente
Sie bewahren dadurch Ihre Umwelt und sich selbst vor eventuell auftretenden Knackge- räuschen. Die Eingangssektion des SbA760 ist auch für Mono- Sub Anwendungen ausgelegt. Dazu wird das Stereo- signal an den Eingängen L und R angeschlossen. Die tieffrequenten Signalanteile des linken und rechten Kanals werden dabei summiert und zur internen End- stufe weitergeleitet. -
Seite 7: Level
BEDIENELEMENTE LEVEL Mit diesem Regler stellen Sie die Lautstärke des SbA760 ein. Der Ein- stellbereich erstreckt sich dabei von -∞dB bis +10dB mit 0dB in Mittel- stellung. Die interne Endstufe läuft mit einer nominalen Eingangsemp- findlichkeit von +6dBu. STATUS ANZEIGEN Diese Anzeigen informieren über den aktuellen Zustand des Leistungs-... - Seite 9 OWNER‘S MANUAL...
-
Seite 22: Block Diagram
BLOCK DIAGRAM... -
Seite 23: Dimensions / Abmessungen
DIMENSIONS / ABMESSUNGEN Abmessungen/Dimensions (in mm)
