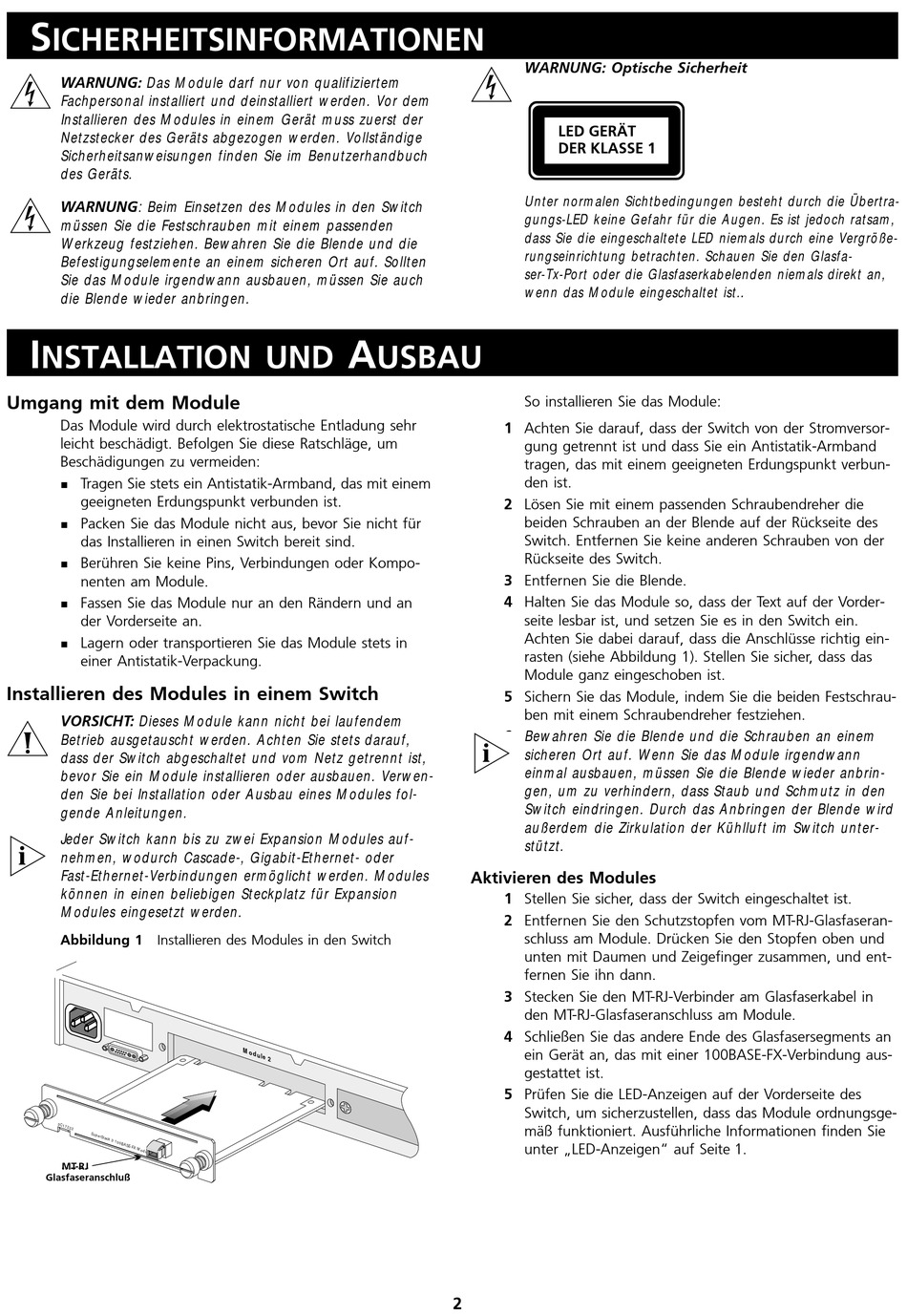

Sicherheitsinformationen - 3Com Superstack 3 Switch 4400 100Base-Fx Module Benutzerhandbuch

S
ICHERHEITSINFORMATIONEN
WARNUNG: Das Module darf nur von qualifiziertem
Fachpersonal installiert und deinstalliert werden. Vor dem
Installieren des Modules in einem Gerät muss zuerst der
Netzstecker des Geräts abgezogen werden. Vollständige
Sicherheitsanweisungen finden Sie im Benutzerhandbuch
des Geräts.
WARNUNG: Beim Einsetzen des Modules in den Switch
müssen Sie die Festschrauben mit einem passenden
Werkzeug festziehen. Bewahren Sie die Blende und die
Befestigungselemente an einem sicheren Ort auf. Sollten
Sie das Module irgendwann ausbauen, müssen Sie auch
die Blende wieder anbringen.
I
NSTALLATION UND
Umgang mit dem Module
Das Module wird durch elektrostatische Entladung sehr
leicht beschädigt. Befolgen Sie diese Ratschläge, um
Beschädigungen zu vermeiden:
Tragen Sie stets ein Antistatik-Armband, das mit einem
!
geeigneten Erdungspunkt verbunden ist.
Packen Sie das Module nicht aus, bevor Sie nicht für
!
das Installieren in einen Switch bereit sind.
Berühren Sie keine Pins, Verbindungen oder Kompo-
!
nenten am Module.
Fassen Sie das Module nur an den Rändern und an
!
der Vorderseite an.
Lagern oder transportieren Sie das Module stets in
!
einer Antistatik-Verpackung.
Installieren des Modules in einem Switch
VORSICHT: Dieses Module kann nicht bei laufendem
!
Betrieb ausgetauscht werden. Achten Sie stets darauf,
dass der Switch abgeschaltet und vom Netz getrennt ist,
bevor Sie ein Module installieren oder ausbauen. Verwen-
den Sie bei Installation oder Ausbau eines Modules fol-
gende Anleitungen.
Jeder Switch kann bis zu zwei Expansion Modules auf-
nehmen, wodurch Cascade-, Gigabit-Ethernet- oder
Fast-Ethernet-Verbindungen ermöglicht werden. Modules
können in einen beliebigen Steckplatz für Expansion
Modules eingesetzt werden.
Abbildung 1 Installieren des Modules in den Switch
3 C 1
7 2 2
2
S u p
e rS ta
c k 3
1 0 0
B A S
E -F X
M o d
u le
MT-RJ
MT-RJ
Glasfaseranschluß
Fiber Socket
A
USBAU
M o d
u l e
2
WARNUNG: Optische Sicherheit
!
LED GERÄT
DER KLASS 1
DER KLASSE 1
LED Gerät
Unter normalen Sichtbedingungen besteht durch die Übertra-
gungs-LED keine Gefahr für die Augen. Es ist jedoch ratsam,
dass Sie die eingeschaltete LED niemals durch eine Vergröße-
rungseinrichtung betrachten. Schauen Sie den Glasfa-
ser-Tx-Port oder die Glasfaserkabelenden niemals direkt an,
wenn das Module eingeschaltet ist.
So installieren Sie das Module:
1 Achten Sie darauf, dass der Switch von der Stromversor-
gung getrennt ist und dass Sie ein Antistatik-Armband
tragen, das mit einem geeigneten Erdungspunkt verbun-
den ist.
2 Lösen Sie mit einem passenden Schraubendreher die
beiden Schrauben an der Blende auf der Rückseite des
Switch. Entfernen Sie keine anderen Schrauben von der
Rückseite des Switch.
3 Entfernen Sie die Blende.
4 Halten Sie das Module so, dass der Text auf der Vorder-
seite lesbar ist, und setzen Sie es in den Switch ein.
Achten Sie dabei darauf, dass die Anschlüsse richtig ein-
rasten (siehe Abbildung 1). Stellen Sie sicher, dass das
Module ganz eingeschoben ist.
5 Sichern Sie das Module, indem Sie die beiden Festschrau-
ben mit einem Schraubendreher festziehen.
6 Bewahren Sie die Blende und die Schrauben an einem
sicheren Ort auf. Wenn Sie das Module irgendwann
einmal ausbauen, müssen Sie die Blende wieder anbrin-
gen, um zu verhindern, dass Staub und Schmutz in den
Switch eindringen. Durch das Anbringen der Blende wird
außerdem die Zirkulation der Kühlluft im Switch unter-
stützt.
Aktivieren des Modules
1 Stellen Sie sicher, dass der Switch eingeschaltet ist.
2 Entfernen Sie den Schutzstopfen vom MT-RJ-Glasfaseran-
schluss am Module. Drücken Sie den Stopfen oben und
unten mit Daumen und Zeigefinger zusammen, und ent-
fernen Sie ihn dann.
3 Stecken Sie den MT-RJ-Verbinder am Glasfaserkabel in
den MT-RJ-Glasfaseranschluss am Module.
4 Schließen Sie das andere Ende des Glasfasersegments an
ein Gerät an, das mit einer 100BASE-FX-Verbindung aus-
gestattet ist.
5 Prüfen Sie die LED-Anzeigen auf der Vorderseite des
Switch, um sicherzustellen, dass das Module ordnungsge-
mäß funktioniert. Ausführliche Informationen finden Sie
unter „LED-Anzeigen" auf Seite 1.
