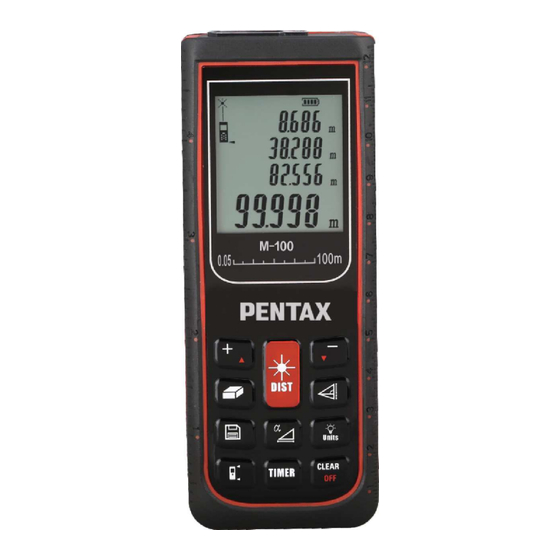

Laserdistanzmesser M100
Bitte vor Inbetriebnahme des Gerätes diese Anleitung und die
entsprechenden Sicherheitshinweise beachten!
Kaufdatum:
Glunz-Technik GmbH
Werk für Vermessungsgeräte
Zum Wetterschacht 2-4
D-45659 Recklinghausen
Bedienungsanleitung
www.glunz-technik.de
post@glunz-technik.de
Tel.: +49 2361 57675
TFX: +49 2361183107
Fachhändler:
Werbung
Inhaltszusammenfassung für Pentax M100
- Seite 1 Laserdistanzmesser M100 Bedienungsanleitung Bitte vor Inbetriebnahme des Gerätes diese Anleitung und die entsprechenden Sicherheitshinweise beachten! Kaufdatum: Fachhändler: Glunz-Technik GmbH www.glunz-technik.de Werk für Vermessungsgeräte post@glunz-technik.de Zum Wetterschacht 2-4 Tel.: +49 2361 57675 D-45659 Recklinghausen TFX: +49 2361183107...
- Seite 2 Beachten Sie bitte: ● Lieferumfang: Gerät M100, Batterien, Schlaufe, Gürteltasche, Anleitung ● Während des Betriebes die Sicherheitsbestimmungen für den Einsatz von Lasergeräten beachten ● Gerät niemals öffnen, es wird eine jährliche Fachinspektion mit Sicherheitscheck empfohlen ● Für Justagen, Wartungsarbeiten oder Reparaturen den Service der Glunz-Technik GmbH nutzen Vorsicht: ●...
- Seite 3 Bedienfeld/Tastatur AN/Distanzmessung/Auslöser Plus - Taste Minus - Taste Flächen- & Volumenberechnung Indirekte Messung/Pythagorasfunktion Speicher - Taste Displaybeleuchtung & Einheiten/Units Referenztaste/wählbarer Nullpunkt Löschen & AUS 10. Neigungssensor 11. Timer Display/Anzeige Laser aktiv Referenz/Nullpunkt Indirekte Messung/Pythagoras Verzögerte Messung Flächen- & Volumenrechner Speicheranzeige Hauptanzeige Distanz gewählte Einheit/Unit Batteriestatusanzeige...
- Seite 4 Ausklappbarer Referenz-/Endpunkt Für Messungen aus Ecken heraus - das Gerät erkennt eigenständig die Referenz und zeigt entsprechend an. Minimum/Maximum Messungen Taste 1 über mehrere Sekunden bis Signalton betätigen, das Gerät befindet sich im Dauer-/Trackingmodus. Nun die Fläche oder Ecke vorsichtig abscannen um die längste bzw. Kürzeste Distanz zu ermitteln. Nochmaliges betätigen der Taste 1 beendet den Trackingmodus.
- Seite 5 Neigungssensor ● Taste 10 betätigen - Neigungs- und Pfeilanzeige im Display - Messbereich: +/- 45° Messung für Ergebnis von Länge und Winkel auslösen Indirekte Messung/Pythagorasfunktion ● Taste 5 betätigen, Dreiecksymol/Doppeldreiecksymbol im Display, oberen Zielpunkt (1) messen ● Messgerät bestmöglich in die Horizontale bringen und Taste 5 lang betätigen bis zum Trackingmodus und Punkt (2) ermitteln ●...
- Seite 6 ● Batteriefach unter leichtem Druck einführen und schließen ● Autom. Laserstrahl-Abschaltung nach 30 Sekunden ● Autom. Geräte-Abschaltung nach 3 Minuten WARNUNG Laserstrahlung kann gefährlich sein - nie direkt in den Laserstrahl schauen! Technische Spezifikationen PENTAX M100 Arbeitsbereich: 0,05 bis 100 m Neigungsbereich: +/- 45°...
