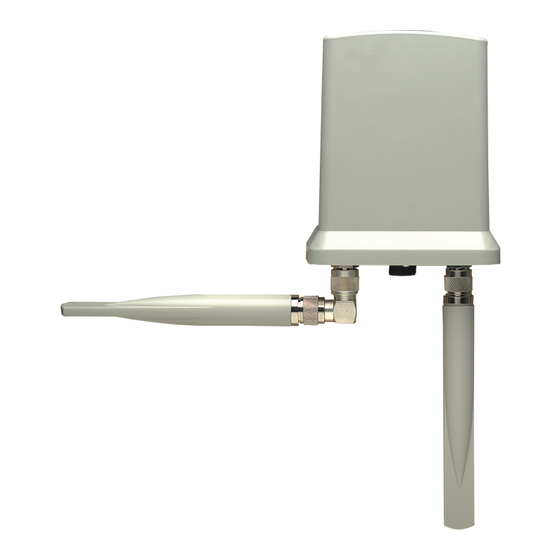

WIRELESS 300N
OUTDOOR POE
ACCESS POINT
HANDBUCH
MODELL 524711
INT-524711-UM-1209-02

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für INTELLINET NETWORK 524711

  • Seite 1 WIRELESS 300N OUTDOOR POE ACCESS POINT HANDBUCH MODELL 524711 INT-524711-UM-1209-02...

  • Seite 2: Federal Communications Commission

    Federal Communications Commission (FCC) Konformitätserklärung FCC Abschnitt 15 Dieses Gerät wurde geprüft und entspricht den Bestimmungen für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte bieten angemessenen Schutz vor schädlichen Störungen beim Betrieb des Geräts in Wohngebieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und strahlt sie ab.

  • Seite 3: Fcc-Erklärung Zur Strahlenbelastung

    Dieses Gerät entspricht den Anforderungen von Abschnitt 15 der FCC-Bestimmungen. Für den Betrieb gelten die folgenden zwei Bedingungen: (1) dieses Gerät darf keine schädlichen Interferenzen verursachen; (2) dieses Gerät muss jede empfangene Störung tolerieren, auch solche Störungen, die unerwünschte Funktionen verursachen können. Bei Änderungen oder Umbauten, die nicht ausdrücklich von der für die Kon- formität verantwortlichen Partei genehmigt wurden, kann der Benutzer die Berechtigung zum Betrieb des Geräts verlieren.

  • Seite 4: Sicherheit

    R&TTE-Konformitätserklärung Diese Anlage entspricht allen Anforderungen der Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 09. März 1999 über Funkanla- gen und Telekommunikationsendeinrichtungen und die gegenseitige Aner- kennung ihrer Konfor-mität (R&TTE). Die R&TTE-Richtlinie ersetzt seit dem 08. April 2000 die Richtlinie 98/13/EEC und hebt diese auf.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Abschnitt 1: Produktinformationen.............. 1 1-1 Einleitung .................... 1 1-2 Sicherheitshinweise ................2 1-3 Systemvoraussetzungen ..............2 1-4 Lieferumfang..................3 Abschnitt 2: System- und Netzwerkeinstellungen........4 2-1 Anschluss der Hardware..............4 2-2 Verbindung zum Wireless Access Point per Internetbrowser ..... 6 2-2-1 Windows 95/98/Me IP-Adresseneinstellungen ......
  • Seite 6 2-10-2 IP Address des Wireless Access Point ........69 2-10-3 DHCP-Server................. 71 Abschnitt 3: Erweiterte Einstellungen ............73 3-1 Archivierung und Wiederherstellung der Konfiguration ....73 3-2 Firmware-Aktualisierung ..............74 3-3 Systemwiederherstellung ..............75 Abschnitt 4: Problemlösungen ..............76 Abschnitt 5: Glossar ..................78 Abschnitt 6: Spezifikationen ...............

  • Seite 7: Abschnitt 1: Produktinformationen

    1-1 Einleitung Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS Wireless 300N Outdoor PoE Access Points, Modell 524711. Er dient mehreren Zwecken - als Access Point für Ihr WLAN, als Bridge für Point-to-Point Verbindungen oder WDS sowie als RADIUS Authentication Server - und vereint alle Funktionen in einem Gerät...

  • Seite 8: Sicherheitshinweise

    1-2 Sicherheitshinweise Zu Ihrer persönlichen Sicherheit und für die Sicherheit des Gerätes, befolgen Sie bitte folgende Hinweise: 1. Entfernen Sie angeschlossene Kabel NICHT MIT GEWALT, trennen Sie zunächst die Verbindung am Access Point. 2. Sollten Sie diesen Acces Point erhöht aufstellen oder an einer Wand hängend anbringen wollen, vergewissern Sie sich, dass er ausreichend gesichert ist, um Schäden an Personen und am Gerät zu vermeiden.

  • Seite 9: Lieferumfang

    1-4 Lieferumfang Bevor Sie diesen Access Point das erste Mal nutzen, überprüfen Sie die Packung auf Vollständigkeit und wenden Sie sich ggf. an Ihren Händler. • Wireless 300N Outdoor PoE Access Point • 2 abnehmbare Antennen • Kurzanleitung • Handbuch auf CD •...

  • Seite 10: Abschnitt 2: System- Und Netzwerkeinstellungen

    Abschnitt 2: System- und Netzwerkeinstellungen 2-1 Anschluss der Hardware Folgen Sie diesen Anweisungen, um die Netzwerkverbindung zwi- schen dem Wireless Access Point und den Netzwerkgeräten Ihres Computers herzustellen: 1. Befestigen Sie die Antennen am Access Point. HINWEIS: Antenne 1 ist die primäre Antenne, die im 11b/g/n-Modus (einzelne Antenne) Antenna 1 RJ45 port...
  • Seite 11 6. Als Alternative zum mitgelieferten Injektor und Netzteil, können Sie jeden IEEE802.3af-kompatiblen PoE-Injektor verwenden. Die folgenden Gegenstände werden für die Montage an einem Mast oder an einer Wand benötigt. 1. Access Point 6. Schlauchklemme 2. Vierkantmuttern (2) 7. Wandschrauben (2) 3.

  • Seite 12: Verbindung Zum Wireless Access Point Per Internetbrowser

    2-2 Verbindung zum Wireless Access Point per Internetbrowser Nachdem die Netzwerkverbindung hersgestellt wurde, ist der nächste Schritt die korrekten Netzwerkeinstellungen, damit der Access Point in Ihrer Netzwerkumgebung funktioniert. Bevor Sie eine Verbindung zum Access Point herstellen und diesen konfigurieren können, muss Ihr Computer eine IP-Adresse auto- matisch beziehen können (eine dynamische IP-Adresse).
  • Seite 13 2. Wählen Sie “Eine IP-Adresse festlegen” und geben Sie dann die folgenden Werte in die entsprechenden Felder ein: IP-Adresse: 192.168.2.2 Subnetzmaske: 255.255.255.0 Anschließend klicken Sie auf “OK”.

  • Seite 14: Windows 2000 Ip-Adresseneinstellungen

    2-2-2 Windows 2000 IP-Adresseneinstellungen 1. Klicken Sie auf Ihrem Desktop unten links auf „Start“, dann auf „Systemsteuerung“. Nach einem Doppelklick auf „Netzwerk- und DialUp-Verbindungen”, klicken Sie auf Lokale Netz- werkverbindung, das entsprechende Eigenschaften-Fenster öffnet sich. Wählen Sie „Internetprotokoll (TCP/IP)“ und dann „Eigenschaften“.
  • Seite 15 2. Wählen Sie “Folgende IP-Adresse verwenden” und geben Sie dann die folgenden Werte in die entsprechenden Felder ein: IP-Adresse: 192.168.2.2 Subnetzmaske: 255.255.255.0 Anschließend klicken Sie auf “OK”.

  • Seite 16: Windows Xp Ip-Adresseneinstellungen

    2-2-3 Windows XP IP-Adresseneinstellungen 1. Klicken Sie auf Ihrem Desktop unten links auf „Start“, dann auf „Systemsteuerung“. Nach einem Doppelklick auf Netzwerk- und Internetverbindungen, klicken Sie Netzwerkverbindung, dann doppelklicken Sie auf LAN-Verbindung. Das Fenster Status von LAN-Verbindung öffnet sich. Klicken Sie auf „Ei- genschaften”.
  • Seite 17 2. Wählen Sie „Folgende IP-Adresse verwenden” und geben Sie dann die folgenden Werte in die entsprechenden Felder ein: IP-Adresse: 192.168.2.2 Subnetzmaske: 255.255.255.0 Anschließend klicken Sie auf “OK”.

  • Seite 18: Windows Vista Ip-Adresseneinstellungen

    2-2-4 Windows Vista IP-Adresseneinstellungen 1. Klicken Sie auf Ihrem Desktop unten links auf „Start“, dann auf „Systemsteuerung“. Klicken Sie auf Netzwerk- und Freiga- becenter, dann auf Netzwerkverbindungen verwalten. Rechtsklicken Sie auf LAN-Verbindung, dann auf “Eigen- schaften.” Das LAN-Verbindung Eigenschaften Fenster öff- net sich.
  • Seite 19 2. Wählen Sie “Folgende IP-Adresse verwenden” und geben Sie dann die folgenden Werte in die entsprechenden Felder ein: IP-Adresse: 192.168.2.2 Subnetzmaske: 255.255.255.0 Anschließend klicken Sie auf “OK”.

  • Seite 21: Verbindung Zur Web-Benutzeroberfläche

    2-2-5 Verbindung zur Web-Benutzeroberfläche Alle Funktionen und Einstellungen dieses Access Points müssen über eine Benutzeroberfläche vorgenommen werden, auf die Sie über den Internetbrowser zugreifen. Öffnen Sie diesen und geben Sie in der Adresszeile “192.168.2.1” ein und drücken Sie Enter. Es öffnet sich folgendes Fenster: Geben Sie Benutzername und Passwort ein.
  • Seite 22 HINWEIS: Wenn Sie diese Benutzeroberfläche in Ihrem Browser nicht sehen können und zur erneuten Eingabe von Benutzername und Passwort aufgefordert werden, haben Sie diese zuvor nicht korrekt eingegeben. Geben Sie die Werte erneut ein. Sind Sie sich absolut si- cher, dass Ihre Eingaben korrekt waren, lesen Sie Abschnitt 4: Pro- blemlösungen, um einen Reset durchzuführen und das Standard- passwort wiederherzustellen.

  • Seite 23: Systemstatus Und -Informationen

    2-3 Systemstatus und -informationen Nachdem Sie die Verbindung zum Access Point über Ihren Inter- netbrowser herstellt haben, sehen Sie zunächst die Seite mit Sta- tusinformationen. Hier werden alle Informationen zu System und Netzwerk dieses Access Points dargestellt. Diese Informationen sind hilfreich, wenn Sie technische Details Ihres Access Point er- fahren möchten und wenn Sie Verbindungsproblem zwischen Ac- cess Point und anderen kabelgebundenen/kabellosen Gerä- ten/Computern beheben möchten.
  • Seite 24 Die Optionen im Einzelnen: Up time Die vergangene Zeit seit der Wireless Access Point das erste Mal eingeschaltet wurde. Hardware Versi- Die Hardwareversionsnr. ist nützlich, wenn Sie den Online-Support des Händlers nutzen. Runtime Code Zeigt die aktuelle Firmwareversion. Möchten Version Sie die Firmware aktualisieren, sehen Sie anhand dieser Nummer, ob eine Aktualisie- rung notwendig ist.

  • Seite 25: Auswahl Eines Betriebsmodus Für Den Wireless Access Point

    2-4 Auswahl eines Betriebsmodus für den Wireless Access Point Dieser Access Point beherrscht verschiedene Modi: Klicken Sie auf Basic Settings [Grundeinstellungen], um den Betriebsmodus für den jeweils benötigten Zweck auszuwählen. Klicken Sie auf das Drop-down-Menü „Mode“ [Modus], um einen Betriebsmodus auszuwählen. Genauere Beschreibungen jedes Betriebsmodus finden Sie in den folgenden Abschnitten 2-4-1 bis 2-4-6.
  • Seite 26 hern und Spielekonsolen die Verbindung als Wireless Client mit dem Access Point. AP Bridge-Point to Baut eine Wireless Verbindung zu einem Point anderen Wireless Access Point auf, der denselben Modus verwendet, vereint die beiden Netzwerke und bezieht auch alle kabelgebundenen Netzwerkgeräte ein. Nur ein weiterer Access Point kann in diesem Modus verbunden werden.

  • Seite 27: Ap-Modus

    2-4-1 AP-Modus Dies ist der gängigste Modus. Im AP-Modus dient dieser Access Point als Bridge zwischen 802.11b/g/Draft-N Wireless Gerät und einem kabelgebundenen Ethernet-Netzwerk und überträgt Daten zwischen diesen. Wenn Sie den AP-Modus auswählen, werden folgende Optionen eingeblendet: Die Optionen im Einzelnen: Band Wählen Sie die Wireless Bandbreite, die Sie verwenden möchten.
  • Seite 28 Möchten Sie nur 802.11b, 802.11g und 802.11 Draft-N Clients den Zugriff auf diesen Access Point erlauben, wählen Sie 2.4 GHz (B+G+N) aus. Main ESSID Geben Sie die ESSID (der Name, der diesen Wireless Access Point identifiziert) hier ein. Sie können bis zu 32 alphanumerische Zei- chen eingeben.
  • Seite 29 Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach sind Ihre Änderungen übernommen.

  • Seite 30: Multiple Essid

    2-4-1-1 Multiple ESSIDs Dieser Access Point unterstützt vier SSIDs. Mit Ausnahme der Haupt-SSID (diese wird in den Grundeinstellungen konfiguriert), können Sie hier drei weitere SSIDs einstellen. Mit unterschiedli- chen SSIDs können Sie separate Wireless Netzwerke mit unter- schiedlichen SSID-Namen, Wireless Sicherheits, WMM- und VLAN-Einstellungen festlegen.

  • Seite 31: Station-Infrastructure

    Zeichen eingeben. WICHTIG: DIE ESSID UNTERSCHEIDET ZWISCHEN GROSS- UND KLEINSCHREIBUNG. Broadcast SSID Legen Sie fest, ob der Wireless Access Point seine eigene ESSID sendet oder nicht. Sie können die ESSID Ihres Wireless APs ver- bergen (stellen Sie “Disable” [Deaktivieren] ein), damit sich nur die Nutzer mit Ihrem Wi- reless AP verbinden können, die Ihre ESSID kennen.
  • Seite 32 Die Optionen im Einzelnen: Band Wählen Sie die Wireless Bandbreite, die Sie verwenden möchten. Mit verschiedenen Bandbreiteneinstellungen, können Sie Clients mit bestimmter Bandbreite den Zugriff erlau- ben oder verweigern. Je nachdem, welche Bandbreite Sie auswäh- len (2.4 GHz (B), 2.4 GHz (N) oder 2.4 GHz (G), können sich nur entsprechende Wireless Clients (802.11b, 802.11 Draft-N oder 802.11g) mit diesem Access Point verbinden.

  • Seite 33: Wireless Site Survey

    müssen Sie es mit einem aktiven Access Point verbinden. Klicken Sie auf “Select Site Survey” [Umgebungsprüfung] worauf sich die „Wire- less Site Survey“-Tabelle öffnet. Dort werden alle verfügbaren nahen Access Points aufgeli- stet. Sie können einen AP in der Liste aus- wählen und auf das Wireless Netzwerk über diesen Access Point zugreifen.
  • Seite 34 Die Optionen im Einzelnen: Select Wählen Sie hier den Access Point aus. Channel Zeigt die Channel-Nummer des Access Points. SSID Zeigt den SSID-Namen des Access Points. BSSID Zeigt die BSSID (MAC-Adresse) des APs. Encryption Zeigt die Verschlüsselungseinstellung des Access Points. Wenn Sie einen Access Point mit Sicherheitseinstellungen auswählen, müssen Sie dieselben Sicherheitseinstellun- gen auf Ihrem AP auswählen.

  • Seite 35: Ap Bridge-Point To Point Modus

    Sie hier, um das Netzwerk auszuwählen. Der SSID-Name Ihres ausgewählten AP wird in der Haupt-SSID bei den Grundeinstellungen an- gezeigt. 2-4-3 AP Bridge-Point to Point Modus In diesem Modus verbindet sich der Wireless Access Point mit ei- nem anderen Wireless AP, der denselben Modus verwendet und allen kabelgebundenen Ethernet-Clients auf beiden Wireless Ac- cess Points werden in einem Netzwerk vereint.
  • Seite 36 (G), können sich nur entsprechende Wireless Clients (802.11b, 802.11 Draft-N oder 802.11g) mit diesem Access Point verbinden. Mit der Einstellung 2.4 GHz (B+G), können sich nur Wireless Clients mit 802.11b und 802.11g Bandbreiten mit diesem Access Point verbinden. Möchten Sie nur 802.11b, 802.11g und 802.11 Draft-N Clients den Zugriff auf diesen Access Point erlauben, wählen Sie 2.4 GHz (B+G+N) aus.
  • Seite 37 vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 38: Ap Bridge-Point To Multi-Point Modus

    2-4-4 AP Bridge-Point to Multi-Point Modus In diesem Modus verbindet sich der Wireless Access Point mit bis zu vier anderen Wireless AP, die denselben Modus verwenden und allen kabelgebundenen Ethernet-Clients auf beiden Wireless Ac- cess Points werden in einem Netzwerk vereint. Sie können diesen Modus nutzen, um ein Netzwerk mit anderen Netzwerken zu ver- binden, die physisch isoliert sind.
  • Seite 39 Clients (802.11b, 802.11 Draft-N oder 802.11g) mit diesem Access Point verbinden. Mit der Einstellung 2.4 GHz (B+G), können sich nur Wireless Clients mit 802.11b und 802.11g Bandbreiten mit diesem Access Point verbinden. Möchten Sie nur 802.11b, 802.11g und 802.11 Draft-N Clients den Zugriff auf diesen Access Point erlauben, wählen Sie 2.4 GHz (B+G+N) aus.
  • Seite 40 vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 41: Ap Bridge-Wds Modus

    2-4-5 AP Bridge-WDS Modus In diesem Modus verbindet sich der Wireless Access Point mit bis zu vier anderen Wireless AP, die denselben Modus verwenden und allen kabelgebundenen Ethernet-Clients auf beiden Wireless Ac- cess Points werden in einem Netzwerk vereint. Sie können diesen Modus nutzen, um ein Netzwerk mit anderen Netzwerken zu ver- binden, die physisch isoliert sind.
  • Seite 42 (G), können sich nur entsprechende Wireless Clients (802.11b, 802.11 Draft-N oder 802.11g) mit diesem Access Point verbinden. Mit der Einstellung 2.4 GHz (B+G), können sich nur Wireless Clients mit 802.11b und 802.11g Bandbreiten mit diesem Access Point verbinden. Möchten Sie nur 802.11b, 802.11g und 802.11 Draft-N Clients den Zugriff auf diesen Access Point erlauben, wählen Sie 2.4 GHz (B+G+N) aus.

  • Seite 43: Universal Repeater

    den möchten. Set Security Wählen Sie einen Verschlüsselungsmodus aus. Beim Klick auf diese Schaltfläche öffnet sich ein Popup-Fenster. Lesen Sie Abschnitt 2-7 für genaue Anweisungen. Haben Sie alle Einstellungen vorgenommen, klicken Sie auf „Ap- ply” [Übernehmen], worauf folgende Meldung erscheint: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert.
  • Seite 44 Die Optionen im Einzelnen: Band Wählen Sie die Wireless Bandbreite, die Sie verwenden möchten. Mit verschiedenen Bandbreiteneinstellungen, können Sie Clients mit bestimmter Bandbreite den Zugriff erlau- ben oder verweigern. Je nachdem, welche Bandbreite Sie auswäh- len (2.4 GHz (B), 2.4 GHz (N) oder 2.4 GHz (G), können sich nur entsprechende Wireless Clients (802.11b, 802.11 Draft-N oder 802.11g) mit diesem Access Point verbinden.
  • Seite 45 Multiple ESSID Der Access Point unterstützt mehrere SSID-Funktionen; bis zu vier SSIDs können festgelegt werden. Möchten Sie zusätzliche SSIDs konfigurieren, klicken Sie hier. Für ge- nauere Anweisungen zu dieser Funktion, le- sen Sie Abschnitt 2-4-1-1. Channel Wählen Sie die Channel-Nummer aus, die Sie Number verwenden möchten.
  • Seite 46 Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 47: Wps-Einstellungen

    2-5 WPS-Einstellungen Wi-Fi Protected Setup (WPS) ist der einfachste Weg, um eine Ver- bindung zwischen Wireless Netzwerk-Clients und diesem Access Point herzustellen. Sie müssen nicht jedes Mal, wenn Sie einen Wireless Client einrichten einen Verschlüsselungsmodus auswäh- len und eine lange Zeichenfolge eingeben: Sie müssen nur beim Wireless Client und an diesem Access Point einen Knopf betätigen und das WPS übernimmt die Einrichtung für Sie.
  • Seite 48 Die Optionen im Einzelnen: Enable WPS Aktiviert oder deaktiviert die WPS-Funktion. Wi-Fi Protected Alle Informationen zu WPS werden hier dar- Setup Informati- gestellt — dies ist nützlich, wenn Sie Verbin- dungen über WPS herstellen möchten. WPS Status: Zeigt den WPS-Status. Wenn die Datenverschlüsselungseinstellungen dieses Access Points noch nicht vorgenommen wur- den, steht dort die Statusmeldung “unConfi-...
  • Seite 49 SSID: Zeigt die SSID (ESSID) dieses APs. Authentifizierungsmodus: Der Wireless Si- cherheit Authentifizierungsmodus dieses Ac- cess Points wird hier gezeigt. Aktivieren Sie hier die Sicherheitsfunktion dieses Access Point bevor WPS aktiviert ist, wird der AP au- tomatisch den Sicherheitsmodus auf WPA stellen (AES) und eine Reihe von Zeichenfol- genschlüsseln für die WPS-Verbindung er- stellen.
  • Seite 50 HINWEIS: Wenn Sie die PBC-Konfiguration als WPS-Einstellung auswählen, müssen Sie die „PBC”-Schaltfläche (an der Hardware oder in der Software) am Wireless Client innerhalb von 120 Sekunden betätigen; tun Sie dies nicht innerhalb dieser Zeitspanne, betätigen Sie die „PBC”-Schaltfläche (Hardware oder Software) erneut.

  • Seite 51: Advanced Wireless Settings [Erweiterte Wireless Einstellungen]

    2-6 Advanced Wireless Settings [Erweiterte Wireless Einstellungen] Dieser Wireless Access Point verfügt über zahlreiche erweiterte Wireless Eigenschaften. Alle hier aufgelistete Einstellungen richten sich an fortgeschrittene Nutzer: Sind Sie sich bei Bedeutung und Funktion dieser Einstellungen unsicher, ändern Sie sie nicht, an- sonsten wird die Wireless Performance evtl.
  • Seite 52 Auswirkungen nicht kennen. Beacon Interval Legen Sie den Abstand der Beacon-Intervalle fest. Ändern Sie den Standardwert (100) nicht, wenn Sie die Auswirkungen nicht kennen. DTIM Period Legen Sie den Abstand der DTIM-Intervalle fest.Ändern Sie den Standardwert (3) nicht, wenn Sie die Auswirkungen nicht kennen. Data Rate Setzen Sie die Wireless Datenübertragungs- rate auf einen bestimmten Wert.
  • Seite 53 SID kennen. WMM- (Wi-Fi Multimedia) Technologie kann die Performance mancher Netzwerkanwen- dungen erhöhen. Dazu gehören Au- dio/Video-Streaming, VoIP-Telefonie und vie- les mehr. Wenn Sie die WMM-Funktion akti- vieren, definiert der Access Point die Priorität verschiedener Datenarten. Bei höherer Priori- tät werden diese Daten sofort verarbeitet. So können Sie ihre Performance erhöhen.
  • Seite 54 „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 55: Wireless Security [Wireless Sicherheit]

    2-7 Wireless Security [Wireless Sicherheit] Dieser Wireless Access Point bietet zahlreiche Arten von Wireless Sicherheit (Wireless Datenverschlüsselung). Wenn Sie Datenver- schlüsselung verwenden, werden die übertragenen Signale für die Nutzer unleserlich, die den korrekten Schlüssel (Passwort) nicht kennen. Es gibt zwei Möglichkeiten, die Sicherheitseinstellungen vorzu- nehmen: 1.
  • Seite 56 Es stehen Ihnen vier Sicherheitsstufen zur Auswahl: Sie können auswählen: „Disable“ (keine Sicherheit – Datenverschlüsselung deaktiviert), WEP, WPA Pre-shared Key und WPA RADIUS. Ge- nauere Anweisungen lesen Sie in den folgenden Abschnitten. HINWEIS: Haben Sie die Multiple SSID-Funktion aktiviert, wählen Sie zuvor das SSID-Netzwerk, das Sie konfigurieren möchten.

  • Seite 57: Disable Security [Sicherheit Deaktivieren]

    2-7-1 Disable Security [Sicherheit deaktivieren] Wählen Sie die SSID aus, die Sie konfigurieren möchten. Wenn Sie “Disable,” auswählen, wird die Wireless Verschlüsselung für Ihr Netzwerk deaktiviert. Haben Sie alle Einstellungen vorgenommen, klicken Sie auf „Ap- ply” [Übernehmen], worauf folgende Meldung erscheint: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert.

  • Seite 58: Wep

    2-7-2 WEP WEP (Wired Equivalent Privacy) ist ein gängiger Verschlüsse- lungsstandard, sicher genug für die Heimnutzung. Sollten Sie einen höheren Sicherheitsstandard benötigen, verwenden Sie WPA-Verschlüsselung (siehe folgender Abschnitt). Manche Wireless Clients unterstützen kein WPA (nur WEP), daher ist WEP immer noch eine gute Wahl, wenn sich ein solcher Client in Ihrem Netzwerk befindet.
  • Seite 59 “Hex” als Schlüsselformat, sehen Sie, dass der Schlüssel aus zehn Zeichen besteht. Sie können bis zu vier WEP-Schlüsselsets definie- Default Tx Key ren und hier entscheiden welcher standardmäßig verwendet werden soll. Wenn Sie sich unsicher sind, wählen Sie „Key 1“ [Schlüssel 1]. Encryption Key 1 Geben Sie hier die Zeichen des WEP-Schlüssels ein.

  • Seite 60: Wpa Pre-Shared Key [Vorher Vereinbarter Schlüssel]

    2-7-3 WPA Pre-shared Key [vorher vereinbarter Schlüssel] WPA Pre-shared key ist z. Z. die sicherste Verschlüsselungsme- thode und es wird empfohlen, diese zu nutzen, um Ihre Datensi- cherheit zu erhöhen. Wenn Sie “WPA pre-shared key” als Verschlüsselungsmethode auswählen, öffnet sich folgendes Fenster: Die Optionen im Einzelnen: WPA Unicast Sie können zwischen verschiedenen...
  • Seite 61 ply” [Übernehmen], worauf folgende Meldung erscheint: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca.

  • Seite 62: Wpa Radius

    2-7-4 WPA RADIUS WPA RADIUS ist eine Kombination aus WPA-Verschlüsselungsmethode und RADI- US-Benutzerauthentifizierung. Verfügen Sie über einen RADI- US-Authentifizierungsserver, können Sie die Identität jedes Wire- less Client mit einer Benutzerdatenbank abgleichen. Wenn Sie “WPA RADIUS” als Verschlüsselungsart auswählen, wird folgende Meldung angezeigt: Die Optionen im Einzelnen: WPA Unicast Hier können Sie die WPA-Verschlüsselung...
  • Seite 63 stellung lautet 1812. RADIUS Server Geben Sie hier das Passwort Ihres RADIUS- Authentifizierungsservers ein. Password Haben Sie alle Einstellungen vorgenommen, klicken Sie auf „Ap- ply” [Übernehmen], worauf folgende Meldung erscheint: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü...

  • Seite 64: 802.1X Authentifizierung

    2-7-5 802.1x Authentifizierung Sie können die 802.1x-Benutzeridentifikation (auf Basis des RA- DIUS Authentifizierungsservers) aktivieren, indem Sie bei „Enable 802.1x Authentication” ein Häkchen setzen, nachdem Sie „Disable” [Deaktivieren] oder “WEP” Verschlüsselungsart ausgewählt haben. Folgende Optionen werden angezeigt: Die Optionen im Einzelnen: Select SSID Wählen Sie die SSID aus, die Sie konfigurie- ren möchten.
  • Seite 65 Password US-Authentifizierungsservers ein. Haben Sie alle Einstellungen vorgenommen, klicken Sie auf „Ap- ply” [Übernehmen], worauf folgende Meldung erscheint: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply”...

  • Seite 66: Radius-Server

    2-8 RADIUS-Server Im Vergleich mit anderen Wireless Sicherheitsmaßnahmen, bietet ein RADIUS-Server nutzerbasierte Authentifizierung. Wenn Ihr Wireless Client 802.1x Benutzerauthentifizierung unterstützt, kön- nen Sie die RADIUS-Serverfunktion nutzen, um mit dem internen Mini-RADIUS-Server die Sicherheit zu erhöhen und Wireless Be- nutzerkontrolle. Der interne RADIUS-Server unterstützt nur 96 Nutzer und 16 IP-Adressen.
  • Seite 67 Die Optionen im Einzelnen: Enable RADIUS Setzen Sie hier ein Häkchen, um die interne Server RADIUS-Serverfunktion zu aktivieren. User Profile Hier können Sie RADIUS-Nutzer hinzufügen oder entfernen. Geben Sie Benutzername und Passwort in den entsprechenden Feldern ein und klicken Sie auf „Add”, um den Benutzer zur RADIUS-Serverdatenbank hinzuzufügen.
  • Seite 68 aufgelistet. Um einen oder mehrere Nutzer zu entfernen, klicken Sie auf dessen „Se- lect-Kästchen“ und dann auf “Delete Selec- ted”. Klicken Sie auf „Delete All“, um alle Nut- zer in der RADIUS-Serverdatenbank zu ent- fernen.Sie können jederzeit auf „Reset“ klic- ken, um Ihre Auswahl aufzuheben.
  • Seite 69 vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 70: Mac-Filterung

    2-9 MAC-Filterung Eine weitere Sicherheitsmaßnahme gegen Hacker ist die MAC-Filterung. Sie können eine so genannte “White-List” erstellen, die MAC-Adressen von Wireless Clients auflistet, denen Sie ver- trauen. Alle Wireless Clients mit MAC-Adressen, die nicht auf Ihrer Liste stehen, wird der Zugriff auf diesen Wireless Access Point verweigert.
  • Seite 71 MAC-Adressen zu löschen. Delete All Löscht alle MAC-Adresseneinträge. Reset Hebt die Auswahl MAC-Adressen wieder auf. Enable Wireless Setzen Sie ein Häkchen, um die Access Control MAC-Adresssperre zu aktivieren. Lassen Sie sie deaktiviert, kann sich jeder Wireless Client mit den korrekten Verschlüsselungseinstel- lungen mit diesem Wireless Access Point ver- binden).
  • Seite 72 Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 73: System Utilities

    2-10 System Utilities Dieser Access Point bietet Kontrollfunktionen, Passwort, IP-Adressenmanagement und DHCP-Serverfunktion. Klicken Sie auf „System Utility“ auf der linken Seite der Web-Benutzeroberfläche, um auf diese Funktionen zuzugreifen. Im Folgenden finden Sie genaue Beschreibungen jeder Funktion. 2-10-1 Passwort ändern Sie können das Passwort ändern, das verwendet wird, um das Web-Einstellungmenü...
  • Seite 74 vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca. 30 Sekunden, danach wurden Ihre Änderungen übernommen.

  • Seite 75: Ip Address Des Wireless Access Point

    2-10-2 IP Address des Wireless Access Point Sie können die IP-Adresse dieses Wireless Access Point ändern, damit Sie Teil Ihres lokalen Netzwerks wird. Merken Sie sich diese Adresse oder Sie werden nicht mehr in der Lage sein, sich im Kon- figurationsmenü...
  • Seite 76 Klicken Sie auf „Apply” [Übernehmen], woraufhin folgende Meldung angezeigt wird: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert. Klicken Sie auf „Continue” [Fortfahren], um zum vorherigen Einstellungsmenü zurückzukehren oder klicken Sie auf „Apply” [Übernehmen], um den Access Point neu zu starten. Der Neustart dauert ca.

  • Seite 77: Dhcp-Server

    2-10-3 DHCP-Server Dieser Wireless Access Point kann als DHCP-Server für Ihr Netz- werk fungieren, was standardmäßig deaktiviert ist. Möchten Sie diese Funktion deaktivieren, klicken Sie links auf System Utility, woraufhin folgendes Fenster geöffnet wird: HINWEIS: Denken Sie daran, die „DHCP Server”-Option mit „Enabled“...
  • Seite 78 Time für jede IP-Adresse, die von diesem Access Point zugewiesen wurde. Die Lease Time bezeich- net den Zeitraum, für den jeder Computer eine be- stimmte IP-Adresse behalten kann. Klicken Sie auf „Apply” [Übernehmen], woraufhin folgende Meldung angezeigt wird: Wird diese Meldung angezeigt, wurden Ihre Einstellungen erfolg- reich gespeichert.

  • Seite 79: Abschnitt 3: Erweiterte Einstellungen

    Abschnitt 3: Erweiterte Einstellungen 3-1 Archivierung und Wiederherstellung der Konfiguration Sie können jede Konfigurationen dieses Access Points als Datei speichern. Aus Sicherheitsgründen können Sie auch problemlos mehrere Konfigurationsdateien anlegen. Um Ihre Access-Point-Konfigurationen zu archivieren oder wie- derherzustellen, folgen Sie diesen Anweisungen: Klicken Sie auf „Configuration Tool“...

  • Seite 80: Firmware-Aktualisierung

    Werkseinstellungen zurück. 3-2 Firmware-Aktualisierung Wenn eine neue Firmware-Version für diesen Wireless Access Point verfügbar ist, können Sie diese auf das Gerät laden, für er- weiterte Funktionen oder, um bestehende Probleme zu lösen. Um eine Firmware-Aktualisierung durchzuführen, klicken Sie auf „Upgrade“ links auf der Web-Benutzeroberfläche, woraufhin sich folgendes Fenster öffnet: Klicken Sie zunächst auf „Browse”...

  • Seite 81: Systemwiederherstellung

    3-3 Systemwiederherstellung Haben Sie Grund zur Annahme, dass der Access Point nicht kor- rekt funktioniert, können Sie diese Funktion nutzen, um den Access Point neuzustarten, was das Problem evtl. löst. Diese Funktion ist nützlich, wenn sich der Access Point in der nä- heren Umgebung befindet.

  • Seite 82: Abschnitt 4: Problemlösungen

    Abschnitt 4: Problemlösungen Sollte der Access Point nicht korrekt arbeiten oder nicht mehr rea- gieren, lesen Sie die folgenden Problemlösungsvorschläge. Man- che Probleme können ohne Unterstützung innerhalb kürzester Zeit gelöst werden. Problem Lösung Der Access Point a. Überprüfen Sie den Anschluss des reagiert nicht, wenn Strom- und Netzwerkkabels an diesem ich über den Brow-...
  • Seite 83 c. Trennen Sie den Access Point etwa 10 Sekunden lang von der Stromversor- gung und schließen Sie ihn dann wieder Mein Wireless Client a. Ist „Broadcast ESSID“ auf „Off“ [Aus] kann den Access gestellt? Point nicht identifi- b. Sind alle drei Antennen korrekt ange zieren.

  • Seite 84: Abschnitt 5: Glossar

    Abschnitt 5: Glossar Access point: Ein Access Point ist ein „intelligentes“ Netzwerkgerät, das Da- tenpakete zwischen Netzwerken versendet, auf der Basis von Schichtenin- formationen wie IP-Adressen. DHCP: Dynamic Host Configuration Protocol. Dieses Protokoll vergibt IP-Adressen an alle Computer in Ihrem Heim-Netzwerk. DNS-Server IP-Adresse: DNS steht für Domain Name System.
  • Seite 85 Gateway-Adresse des Internetproviders: (siehe Internetprovider). Eine IP-Adresse für den Internet-Router, der sich beim Internetprovider befindet. Internetprovider: Internetprovider versorgen Privat- und Geschäftskunden sowie andere Organisationen mit Internetzugängen. LAN: Local Area Network (Lokales Netzwerk). Ein LAN ist eine Gruppe von Computern und Geräten, die auf relativ kleinen Raum (z. B. in einem Haus oder Büro) miteinander verbunden sind.
  • Seite 86 PC Anywhere TCP 5631 PC Anywhere UDP 5632 PPPoE: Point-to-Point Protocol over Ethernet. Point-to-Point Protocol ist eine sichere Datenübertragungstechnik, die ursprünglich für Dial-up-Verbindungen verwendet wurden; PPPoE wird für Ethernet-Anschlüsse verwendet. PPPoE basiert auf zwei sehr verbreiteten Standards: Ethernet und Point-to-Point Protocol.
  • Seite 87 Einstellungen am Gerät auf der vertrauten Oberfläche des Firefox oder Microsoft Internet Explorers vornehmen.

  • Seite 88: Abschnitt 6: Spezifikationen

    Abschnitt 6: Spezifikationen Standards • IEEE 802.1d (Spanning Tree Protocol) • IEEE 802.11b (11 Mbit/s Wireless LAN) • IEEE 802.11g (54 Mbit/s Wireless LAN) • IEEE 802.11n Draft 2.0 (300 Mbit/s Wireless LAN) • IEEE 802.1x (Network Access Control) • IEEE 802.3 (10Base-T Ethernet) •...

  • Seite 89: Stromversorgung

    • Empfängerempfindlichkeit: - 11n (300 Mbit/s) ODFM: -68 ± 2 dBm - 11g (54 Mbit/s) OFDM: -74 ± 2 dBm - 11b (11 Mbit/s) CCK: -87 ± 2 dBm • Wireless Betriebsmodi: - Access Point - Station Infrastructure (AP Client) - Point-to-Point Bridge - Point-to-Multi-Point Bridge - WDS Bridge...
  • Seite 90 INTELLINET NETWORK SOLUTIONS® bietet ein vollständiges Sortiment aktiver und passiver Netzwerkkomponenten. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder nutzen Sie die Webseite www.intellinet-network.com Copyright © INTELLINET NETWORK SOLUTIONS Alle in diesem Dokument genannten Produkt- oder Firmennamen sind eingetragene...
