Signet 4630 Bedienungsanleitung

Signet 4630 freiem Chloranalysatorsystem
Signet 4632 Chlordioxid-analysatorsystem
*3-463X.090*
3-4630.090 Rev L 09/13
Beschreibung

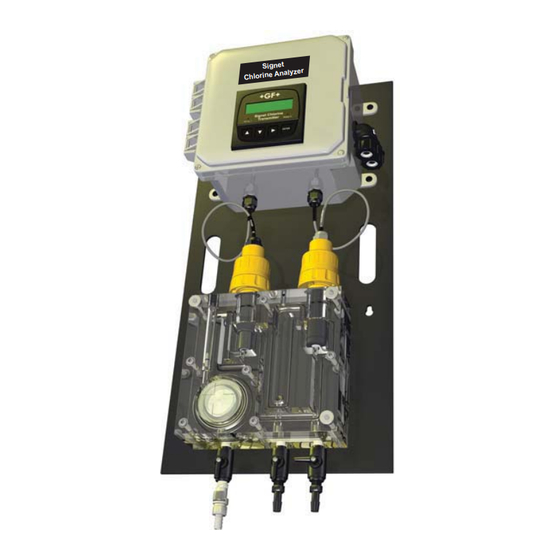

Das Chloranalysatorsystem von Signet ist ein integriertes,
All-in-One-Chlorschaltschranksystem zur Messung von freiem Chlor und Chlordioxid in
Aufbereitungsanwendungen für Trinkwasser und sauberes Frischwasser.
Diese Bedienungsanleitung umfasst die Analysatorsysteme 4630 für freies Chlor und
4632 für Chlordioxid.
Funktionen:
• Komplettes Chloranalysatorsystem ermöglicht eine schnelle Einrichtung und einfache
Installation. An eine Wasserquelle anschließen und einstecken.
• Einzigartige integrierte, durchsichtige DurchÀ usszelle vereint Sensoren, DurchÀ ussregler,
Filter und DurchÀ ussanzeige für variable Bereiche in einer kompakten Einheit.
• Integrierte DurchÀ ussanzeige für variable Bereiche erleichtert
DurchÀ ussratenbestätigung auf einen Blick.
• Ein integrierter DurchÀ ussregler mit herausnehmbaren Filter akzeptiert Einlassdrücke
von 1 bis 8 bar unter Beibehaltung des konstanten DurchÀ usses und minimalen Drucks
auf die Sensoren.
• Wasser À ießt vertikal in die Sensorspitze, wodurch der Einschluss von Luftblasen
verhindert wird. Erhöhter Ausgang in der DurchÀ usszellensensorkammer stellt
sicher, dass die Sensoren in Wasser getaucht sind, selbst wenn das System und der
DurchÀ uss ausgeschaltet sind.
• Die DurchÀ usszelle nimmt zwei Sensoren auf: einen Chlor- und einen optionalen pH-Sensor.
• Automatische pH- und Temperaturkompensation oder manuelle Eingabe des pH-Werts
für Chlormesswertgenauigkeit.
• LCD-Anzeige mit heller Hintergrundbeleuchtung ermöglicht einfaches Ablesen des Transmitters.
• Feuchtigkeitsfestes NEMA 4X-Verdrahtungsgehäuse.
Zusätzliche Informationen sind in den einzelnen Produktanleitungen aufgeführt;
www.gfsignet.com aufrufen und im Bereich „Signet Quick Links" (Signet Quicklinks)
auf „Product Manuals" (Produktanleitungen) klicken.
• Bedienungsanleitung des 8630-3P Chlortransmitters (3-8630.090-3)
• Bedienungsanleitung der 263X Amperometrischen Chlorelektrode (3-2630.090)
• Bedienungsanleitung der 2650 Amperometrischen Elektronik (3-2650.090)
• Bedienungsanleitung der 2724 pH/ORP-Elektrode (3-2724.090)
• Bedienungsanleitung der 2750 pH-Elektronik (3-2750.090)
Safety
VORSICHT!
1. Zum Vermeiden von Verletzungen die Anleitungen sorgfältig befolgen.
2. Die angegebenen maximalen Druck- bzw. Temperaturwerte nicht überschreiten.
3. Die Montage des Chlorsystems in einem Außenkasten kann in Gebieten mit erhöhten
Temperaturen Schäden am System verursachen, wenn die interne Temperatur des
Gehäuses die Temperaturspezi¿ kation des Chloranalysators überschreitet.
4. Die Produktbauweise nicht ändern.
5. Nur für den Einsatz mit sauberem, frischem Wasser.
6. Vor dem Öffnen des Verdrahtungsgehäuses die Stromversorgung unterbrechen.
7. Dieses Schaltschranksystem verwendet Wechselspannungen. Die Verdrahtung darf
nur von quali¿ ziertem Personal durchgeführt werden.
Bedienungsanweisungen
