Signet 2250 Anleitung

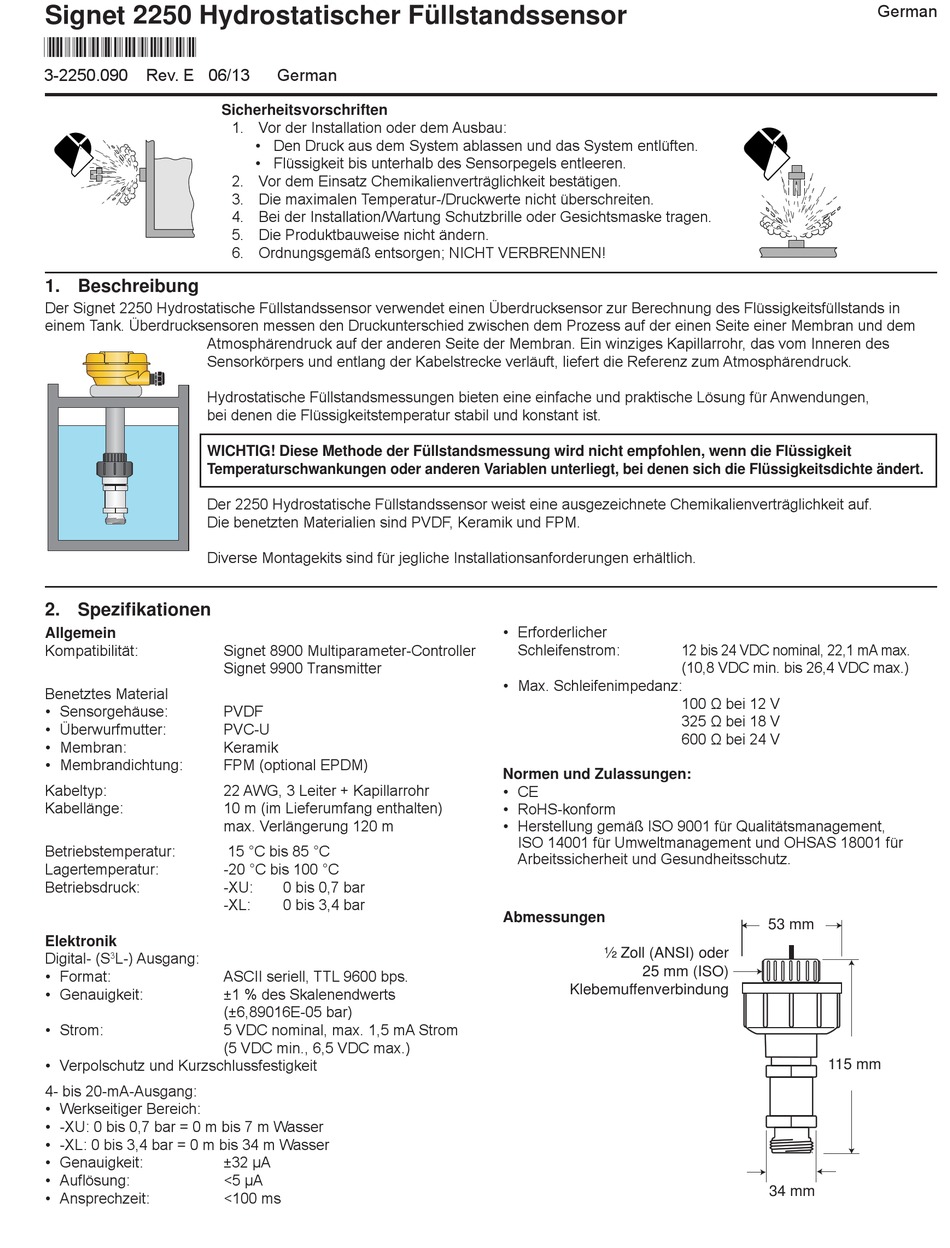

Signet 2250 Hydrostatischer Füllstandssensor
*3-2250.090*
3-2250.090 Rev. E 06/13
Sicherheitsvorschriften
1. Beschreibung
Der Signet 2250 Hydrostatische Füllstandssensor verwendet einen Überdrucksensor zur Berechnung des Flüssigkeitsfüllstands in
einem Tank. Überdrucksensoren messen den Druckunterschied zwischen dem Prozess auf der einen Seite einer Membran und dem
Atmosphärendruck auf der anderen Seite der Membran. Ein winziges Kapillarrohr, das vom Inneren des
Sensorkörpers und entlang der Kabelstrecke verläuft, liefert die Referenz zum Atmosphärendruck.
Hydrostatische Füllstandsmessungen bieten eine einfache und praktische Lösung für Anwendungen,
bei denen die Flüssigkeitstemperatur stabil und konstant ist.
WICHTIG! Diese Methode der Füllstandsmessung wird nicht empfohlen, wenn die Flüssigkeit
Temperaturschwankungen oder anderen Variablen unterliegt, bei denen sich die Flüssigkeitsdichte ändert.
Der 2250 Hydrostatische Füllstandssensor weist eine ausgezeichnete Chemikalienverträglichkeit auf.
Die benetzten Materialien sind PVDF, Keramik und FPM.
Diverse Montagekits sind für jegliche Installationsanforderungen erhältlich.
2. Spezifi kationen
Allgemein
Kompatibilität: Signet 8900 Multiparameter-Controller
Signet 9900 Transmitter
Benetztes Material
• Sensorgehäuse: PVDF
• Überwurfmutter: PVC-U
• Membran: Keramik
• Membrandichtung: FPM (optional EPDM)
Kabeltyp: 22 AWG, 3 Leiter + Kapillarrohr
Kabellänge: 10 m (im Lieferumfang enthalten)
max. Verlängerung 120 m
Betriebstemperatur:
Lagertemperatur: -20 °C bis 100 °C
Betriebsdruck: -XU:
-XL:
Elektronik
Digital- (S 3 L-) Ausgang:
• Format: ASCII seriell, TTL 9600 bps.
• Genauigkeit: ±1 % des Skalenendwerts
(±6,89016E-05 bar)
• Strom: 5 VDC nominal, max. 1,5 mA Strom
(5 VDC min., 6,5 VDC max.)
• Verpolschutz und Kurzschlussfestigkeit
4- bis 20-mA-Ausgang:
• Werkseitiger Bereich:
• -XU: 0 bis 0,7 bar = 0 m bis 7 m Wasser
• -XL: 0 bis 3,4 bar = 0 m bis 34 m Wasser
• Genauigkeit: ±32 μA
• Aufl ösung: <5 μA
• Ansprechzeit: <100 ms
German
1. Vor der Installation oder dem Ausbau:
• Den Druck aus dem System ablassen und das System entlüften.
• Flüssigkeit bis unterhalb des Sensorpegels entleeren.
2. Vor dem Einsatz Chemikalienverträglichkeit bestätigen.
3. Die maximalen Temperatur-/Druckwerte nicht überschreiten.
4. Bei der Installation/Wartung Schutzbrille oder Gesichtsmaske tragen.
5. Die Produktbauweise nicht ändern.
6. Ordnungsgemäß entsorgen; NICHT VERBRENNEN!
15 °C bis 85 °C
0 bis 0,7 bar
0 bis 3,4 bar
• Erforderlicher
Schleifenstrom: 12 bis 24 VDC nominal, 22,1 mA max.
(10,8 VDC min. bis 26,4 VDC max.)
• Max. Schleifenimpedanz:
100 Ω bei 12 V
325 Ω bei 18 V
600 Ω bei 24 V
Normen und Zulassungen:
• CE
• RoHS-konform
• Herstellung gemäß ISO 9001 für Qualitätsmanagement,
ISO 14001 für Umweltmanagement und OHSAS 18001 für
Arbeitssicherheit und Gesundheitsschutz.
Abmessungen
½ Zoll (ANSI) oder
25 mm (ISO)
Klebemuffenverbindung
German
53 mm
115 mm
34 mm
