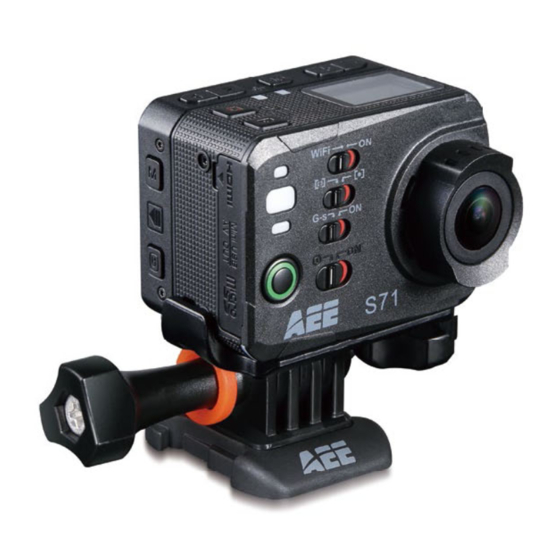

AEE MagiCam S71 Bedienungsanleitung
Inhaltsverzeichnis
Inhalt
Vorsichtsmaßnahmen .................................................................................... 2
Vorwort .......................................................................................................... 2
Garantie ......................................................................................................... 2
Hauptfunktionen und Eigenschaften.............................................................. 3
Liste des Zubehörs ........................................................................................ 4
Bestandteilrichtlinie........................................................................................ 5
Vorbereitungsmaßnahmen vor der Nutzung.................................................. 8
Video-Modus ................................................................................................11
Fotomodus................................................................................................... 14
Systemeinstellungen ................................................................................... 15
Wiedergabe ................................................................................................. 16
Wi-Fi ............................................................................................................ 18
Anwendung des Zubehörs........................................................................... 24
Technische Daten ........................................................................................ 25
Tipps ............................................................................................................ 26
Hinweis ........................................................................................................ 26
1
aee.com
EN
DE
ES
PT
IT
EL
FR
NL
PL
CS
DA
HU
SV
FI
NO
RU
Inhaltsverzeichnis
Inhaltszusammenfassung für AEE MagiCam S71
-
Seite 1: Inhaltsverzeichnis
Inhalt Vorsichtsmaßnahmen ..................2 Vorwort ......................2 Garantie ......................2 Hauptfunktionen und Eigenschaften.............. 3 Liste des Zubehörs ..................4 Bestandteilrichtlinie..................5 Vorbereitungsmaßnahmen vor der Nutzung..........8 Video-Modus ....................11 Fotomodus....................14 Systemeinstellungen ................... 15 Wiedergabe ....................16 Wi-Fi ......................18 Anwendung des Zubehörs................ -
Seite 2: Vorsichtsmaßnahmen
Sicherheitshinweise. Falls der Camcorder einmal defekt sein sollte, benötigen Sie die beigefügte Garantiekarte und Ihren Kaufbeleg. Bewahren Sie diese zusammen mit der Bedienungsanleitung sorgfältig auf. Fügen Sie die Bedienungsanleitung bei der Weitergabe an Dritte unbedingt bei. Ihr AEE- Produkt verfügt über folgende Eigenschaften: • Ultra kleine Abmessungen und eine kompakte Struktur • Benutzerfreundliche Schnittstellen... -
Seite 3: Hauptfunktionen Und Eigenschaften
Hauptfunktionen und Eigenschaften aee.com • 160° Weitwinkel Linse, f/2.8. • Unterstützt HD-Aufnahmen in den Auflösungen 4K, 2.7K, 1080p, 960p und 720p. • Fotoaufnahmen einer Auflösung von bis zu 16 MP (4608 x 3456). • WIFI-Unterstüzung und Bedienung via App für Androis und I-OS. • 10-fach Digital Zoom. • Bildsensor mit hoher Lichtempfindlichkeit für klare Aufnahmen auch bei geringer Beleuchtung. • Synchronisierte Aufnahmefunktion: Bild während des Aufnahmeprozesses. • Der abnehmbare 2-Zoll Touchscreen ermöglicht einen schnellen und einfachen Systembetrieb. • Verschiedene Foto-modi, wie z.B. Einzelbild, schnelle Aufnahmen (Schnappschuss), Serien- und Intervall-Aufnahmen. -
Seite 4: Liste Des Zubehörs
Liste des Zubehörs aee.com S71 Kamera TFT-Touchscreen Unterwasser-Schutzgehäuse Camcorder-Platte Spritzwasserschutz Rückwand Lithium-Ionen Akku 2 Pin Halterung Flaches Klebepad gebogenes Klebepad USB Datenkabel Bedienungsanweisung CD-ROM Feuchtigkeitsabweisender Halteband Tragetasche Schaum Das Zubehör, dass Sie erhalten haben kann leicht vom oberen abweichen. Dieses Paket... -
Seite 5: Bestandteilrichtlinie
Bestandteilrichtlinie aee.com 1. WIFI Ein- und Ausschalt-Taste 15. LCD-Monitor 2. WIFI-Statusanzeige 16. Mikrofon 3. Belichtungswahlschalter 17. Aufnahmekontroll-LED 4. Aufnahmekontroll-LED 18. Ladestatusanzeige 5. Ladestatusanzeige 19. Aufnahmekontroll-LED 6. G-sensor Ein- und Ausschalt-Taste 20. Bereitschaftsanzeige 7. Videoaufnahme-Taste 21. TFT-Touchscreen 8. Ein- und Ausschalt-Taste (Hauptschalter) 22. Lautsprecher 9. Akkufach-Sperrriegel 23. Fotoauslöse-Taste 10. Objektiv 24. - Seite 6 1. LCD Segment Anzeige 1080P- 25 00:00:01 100-0088 2H30 1888 Video Modus Foto Modus Icon Funktionen Arbeitsmodus (Videoaufnahme) Aufnahmemodus (Fotoaufnahme) 1080P-25 Video Auflösung Foto Auflösung 00:00:01 Aufnahme-Timer 100-0088 Anzahl der aufgenommenen Dateien 2H30 Verbleibende Aufnahmezeit 1888 Verbleibende Aufnahmen Blickwinkel...
-
Seite 7: Beschreibung Der Anzeigen
2. Beschreibung der Anzeigen Rote Anzeige Grüne Anzeige Blaue Anzeige Position Vorderseite Kamera (1) Oberseite Kamera (1) Oberseite Kamera (1) Vorderseite Kamera (1) TFT-Monitor (1) TFT_Monitor (l) Status Unterseite Kamera (2) Blinkt ein Mal und Starten leuchtet danach konstant Videoaufnahme Blinkt langsam... -
Seite 8: Vorbereitungsmaßnahmen Vor Der Nutzung
Vorbereitungsmaßnahmen vor der Nutzung aee.com 1. Aufladen Schalten Sie die Kamera ein um den Ladestand des Akkus zu überprüfen. Sie können den Akku via USB-Netzadapter oder über einen USB-Port an Ihrem Computer aufladen. Netzteil Eingang: 100~240V 0,5A Ausgang: DC 5V 2000mA 2. Einlegen des Akkus a. Öffnen Sie die Akkufachverriegelung. b. Legen Sie den Akku wie in den folgenden Abbildungen in Ihre Kamera ein. Schließen Sie... -
Seite 9: Einsetzen Und Entnehmen Der Tf Karte
4. Einsetzen und entnehmen der TF Karte Ihre S71 Kamera unterstützt TF Karten bis 64GB (Class 10).Für HD-Aufnahmen empfehlen wir TF Karten mit einer höheren Geschwindigkeit. * Einsetzen der TF Karte a. Schalten Sie die Kamera aus. b. Setzen Sie die Karte in Pfeilrichtung in das Speicherkartenfach ein. Die Karte muss spürbar einrasten. -
Seite 10: Allgemeine Bedienungshinweise Zum Touchscreen
8. Allgemeine Bedienungshinweise zum Touchscreen a. Im Vorschaumodus haben die Symbole folgende Funktionen: " " Hauptmenü aufrufen " " Vergrößern " " Verkleinern 2H30 1080P/25 b. Drücken Sie " " zum Aufrufen des Hauptmenüs, die Symbole haben folgende Funktionen: " " Parameter der Videoaufnahme einstellen " " Parameter der Fotoaufnahme einstellen " " Allgemeine Parameter einstellen " " Wiedergabe " " Rückkehr in den vorherigen Modus 9. Betrieb ohne TFT-Touchscreen Halten Sie bei eingeschalteter Kamera die Taste „Videoaufnahme“... -
Seite 11: Video-Modus
Video-Modus aee.com 1. Grundfunktionen für Videoaufnahmen a. Schalten Sie die Kamera mit dem Hauptschalter ein. b. Richten Sie das Objektiv auf das Ziel und sehen Sie sich die Voraussicht auf der TFT Anzeige an; c. Drücken Sie die Taste der "Videoaufnahme" ein Mal, um die Videoaufnahme zu starten; - Das System wird einmal einen Zeichen geben um die eigentlichen Videoaufnahme... -
Seite 12: Einstellung Der Parameter Für Videoaufnahmen
3. Einstellung der Parameter für Videoaufnahmen a. Drücken Sie im Hauptmenü zum Aufrufen der „Parametereinstellung für die Videoaufnahme“ > wählen Sie das gewünschte Funktionssymbol zum Aufrufen des entsprechenden Menüs. b. Wählen Sie die gewünschten Parameter. Mit dem roten Symbol auf der linken Seite kehren Sie zurück. - Seite 13 720P(16:9) 50fps, 100fps 60fps, 120fps 1280 x 720 • Linsen-Winkel Die Kamera verfügt über die Option den Linsenwinkel zu verändern. Wählen Sie zwischen Weit, Mittel, Eng und Klein. (Diese Funktion ist nicht verfügbar in den Auflösungen 4K, und 2.7K.) Weit : Mittel : Eng : Klein •...
-
Seite 14: Fotomodus
Fotomodus aee.com 1. Grundfunktionen zu Fotoaufnahmen a. Schalten Sie die Kamera mit dem Hauptschalter ein. b. Richten Sie das Objektiv auf das aufzunehmende Objekt und überprüfen Sie die Vorschau über den TFT-Monitor. c. Drücken Sie die Foto-Auslösetaste einmal um in den Foto-Modus zu wechseln. -
Seite 15: Systemeinstellungen
Systemeinstellungen aee.com a. Drücken Sie im Hauptmenü zum Aufrufen der „Parametereinstellung für die Videoaufnahme“ > wählen Sie das gewünschte Funktionssymbol zum Aufrufen des entsprechenden Menüs. b. Wählen Sie die gewünschten Parameter. Mit dem roten Symbol auf der linken Seite kehren Sie zurück. -
Seite 16: Wiedergabe
Wiedergabe aee.com 1. Betriebsablauf für die Wiedergabe a. Drücken Sie , um den Wiedergabemodus aufzurufen. : Miniaturbilder umblättern : Dateien löschen/Dateien sichern/Diashow : Rückkehr in den Vorschaumodus - Wählen Sie mit der Video-Aufnahmetaste den Dateityp, den Sie sich betrachten möchten.; : Ansehen der Videodateien : Ansehen der Fotodateien : Ansehen aller Video-/Audio-/Fotodateien Tippen Sie auf ein Miniaturbild, um die Datei als Vollbild anzuzeigen > drücken Sie zur Rückkehr in den Wiedergabemodus. -
Seite 17: Schutz Der Dateien Und Entsperrung
4. Schutz der Dateien und Entsperrung Drücken Sie im Wiedergabemodus > drücken Sie : Einzeln schützen : Alle schützen : Einzeln entsperren : Alle entsperren Geschützte Dateine können nicht gelöscht werden. Zum löschen aller Dateien wählen Sie die Format-Funktion in den Systemeinstellungen. 5. Abspielen der Fotos/Videos auf HDTV Die aufgenommenen Dateien können auch auf einem HD-TV-Gerät mit einer HDMI... -
Seite 18: Wi-Fi
" wird in der oberen rechten Ecke des TFT Monitors angezeigt. Bitte führen Sie während der WIFI-Aktivierung oder Deaktivierung keine Funktion an der Kamera aus. b. Suchen Sie einen WLAN-Hotspot auf einem mobilen Empfangsgerät, wählen Sie "AEE Magicam" und verbinden Sie (Standard-Passwort: AEE12345). c. Klicken Sie an Ihrem Mobilgerät auf das Symbol " ". Das Symbol in Abb.1 ( sollte nun angezeigt werden. Öffnen Sie das Interface in Abb.2 um ferngesteuert auf Ihre Kamera zuzugreifen und deren Funktionen zu konfigurieren. - Seite 19 1. Gesamtanzahl von Dateien 8. Vorschau vergrößern 2. Wi-Fi-Status 9.Aktueller Status / Start / Stopp 3. Batteriestatus 10.Parametereinstellungen 4. Verbleibenden Aufnahmezeit 11.Verkleinern 5. Aufnahmedauer / Foto-Nr. 12.Vergrößern 6. Videoaufnahme 13.Wiedergabe 7. Einzelbild 14.Serienbild Im Falle einer zeitgleichen Nutzung der Steuerung über die Kamera direkt und der Wifi-basierenden Steuerung, wird die Steuerung über die Kamera direkt immer bevorzugt behandelt.
- Seite 20 Foto - Tippen Sie auf das Fotosymbol " ", es verfärbt sich blau " ". Der Status wird als " " angezeigt; tippen Sie auf das Symbol, um ein Einzelfoto aufzunehmen. - Klicken Sie auf das Symbol " " , um die Vorschau zu vergrößern: Zur Hauptanzeige Pixel zurückkehren Aktueller Modus Verbleibende Fotoanzahl Sie können die Pixel im Menü einstellen. c. Serienbild Modus - Tippen Sie auf das Fotosymbol " ", es verfärbt sich blau " ". Der Status wird als " " angezeigt; tippen Sie auf das Symbol, um ein Einzelfoto aufzunehmen. - Klicken Sie auf das Symbol " ", um die Vorschau zu vergrößern: Zur Hauptanzeige Serienbild-Nr. zurückkehren Aktueller Modus Verbleibende Fotoanzahl Im Menü können Sie einstellen, wie schnell die Kamera Bilder aufnimmt.
- Seite 21 Wiedergabe - Tippen Sie auf das Symbol " ", um über das Menü aus Fotos und Videos wiederzugeben. Verschieben Sie das Symbol " " zur Auswahl von “Speicher Kamera“, um die auf der Kamera gespeicherten Dateien abzuspielen. Bei Auswahl von “Speicher Mobilgerät“ können Sie die Dateien abspielen, die von der Kamera auf das Mobilgerät heruntergeladen...
-
Seite 22: Dateien Auf Mobilgeräte Herunterladen
3. Dateien auf Mobilgeräte herunterladen - Kehren Sie in die Miniaturbildansicht zurück und tippen Sie auf das Symbol " ", um das Download-Menü aufzurufen. Tippen Sie auf die gewünschte Datei, um sie auf Ihr Mobilgerät herunterzuladen. Dateien heruntergeladen Dateien bereit Dateien werden heruntergeladen Laden Sie alle Dateien Download abbrechen In der Miniaturbildansicht verschieben Sie das Symbol "... -
Seite 23: Videos Zuschneiden
Klicken Sie zum Schluss auf das Symbol " ", um das aktuelle Bild als Endbild einzustellen. 5. Name und Passwort der Wi-Fi-Verbindung ändern Schließen Sie Ihre Kamera (mit installierter MikroSD-Karte) an den Computer an und schalten Sie die Kamera ein. Klicken Sie im Computerbildschirm auf "Geräteübersicht", um das Wechselspeichergerät zu suchen und zu öffnen. Öffnen Sie dann die Datei " " wifi. conf im Ordner "MISC". a. Name der Wi-Fi-Verbindung ändern: Suchen Sie "AP_SSID= AEE Magicam". Ändern Sie den Inhalt hinter dem Zeichen "=" und geben Sie Ihren gewünschten Namen ein. Dann Speichern. b. Passwort der Wi-Fi-Verbindung ändern: Suchen Sie "AP_PASSWD=AEE12345". Ändern Sie den Inhalt hinter dem Zeichen "=" und geben Sie das gewünschte Passwort ein (mindestens 8 Zahlen). Dann Speichern. -
Seite 24: Anwendung Des Zubehörs
Anwendung des Zubehörs aee.com Die S71 bietet viel zusätzliches Zubehör zur einfachen Nutzung bei actionreichen Videos. Das Unterwasser-/Schutzgehäuse kann bei Videoaufnahmen mit der wasserdichten Rückwand unter Wasser genutzt werden. Eine Nutzung der Kamera ohne Schutzgehäuse kann Ihre Garantie beeinträchtigen! Unterwasser-/Schutzgehäuse und Anti-Fog Pads Das Unterwasser-/Schutzgehäuse kann mit der wasserdichten Rückwand für Tauchgänge bis... -
Seite 25: Technische Daten
Technische Daten aee.com Beschreibung Spezifikationen Sichtwinkel 160° Linse f/2.8 Digitaler Zoom 10fach Maximale Auflösung 16 Mega Pixel Videoformat Audioformat Fotoformat JPG (JPEG) WIFI-Reichweite/mobil 100 Meter (max.) Speichermedium TF/SDHC Karte bis 64GB Standard Batterie Kapazität 1500mAh Stromverbrauch 600mA Aufladedauer USB Kabel: ca. 3.5 Stunden Maximale Videoaufnahmezeit ca. 2.5 Stunden (max.) Maximale Audioaufnahmezeit ca. 4.5 Stunden (max.) TFT Anzeige 2.0" 16:9 TFT-Farbdisplay LED Punktmatrixbildschirm 25x16mm FSTN (Gitterbildschirm) Anforderungen der Betriebssystem: Windows XP SP2 / Vista oder höher /... -
Seite 26: Tipps
Tipps 1. Wenn die Kamera eine längere Zeit benutzt wird, ist es normal, dass dieTemperatur der Kamera steigt. 2. Laden Sie den Akku der Kamera mindestens alle 6 Monate auf, um eine Tiefenentladung zu vermeiden. Akkus unterliegen lediglich einer Garantie von 6 Monaten! 3.
