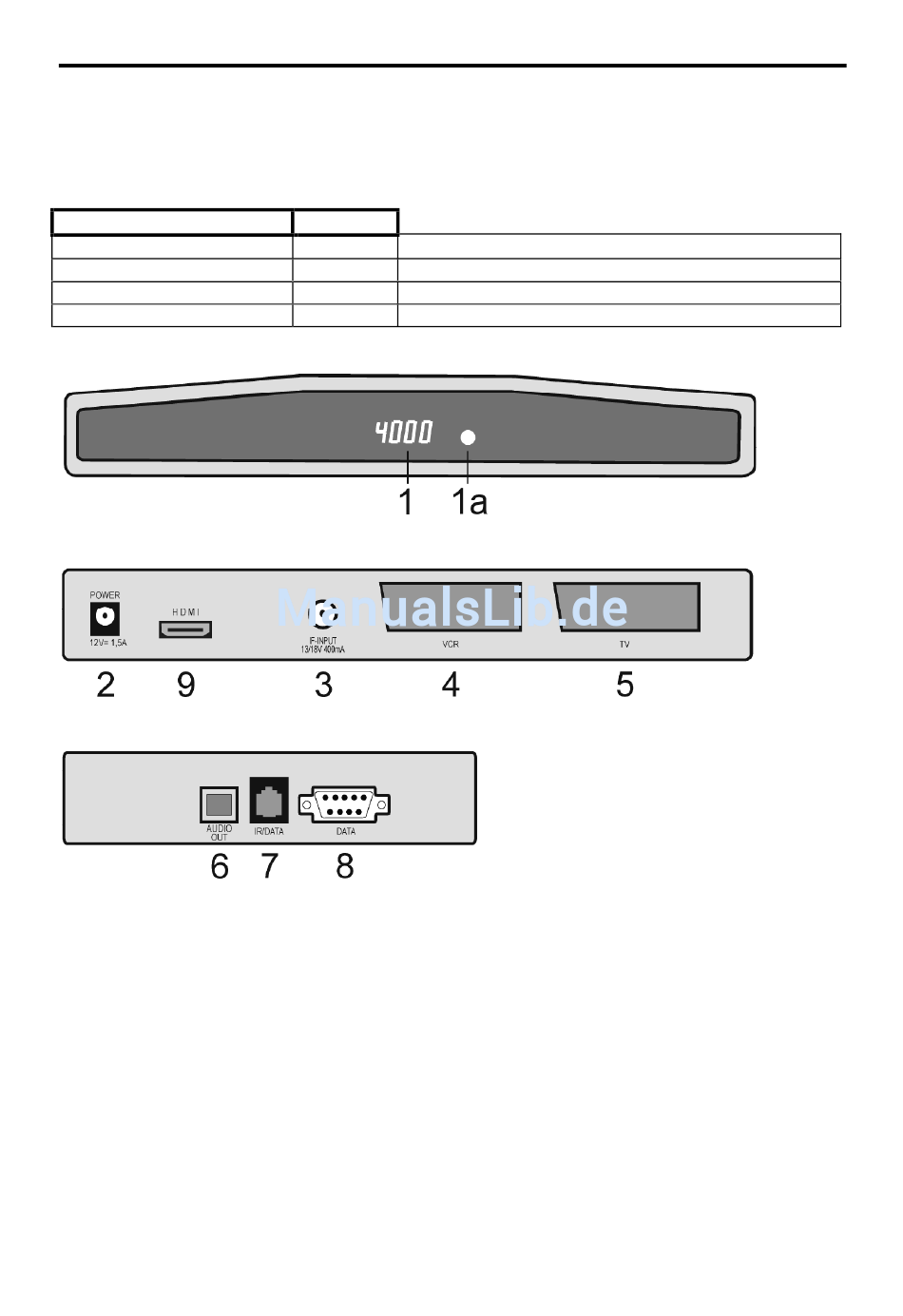

Bedienelemente, Anzeigen und Anschlüsse
Gerätevorderseite
1
Displayanzeige oder 1a LED-Anzeige:
Displayanzeige
-
Programmanzeige
rEC.
FAIL
Geräterückseite
2
Anschluß für Steckernetzteil 12VDC
3
IF Input Digital – Antennenbuchse für die Haus- oder Zimmerantenne.
4
VCR-Scartbuchse zum Anschluss eines Videorecorders.
5
TV-Scartbuchse zum Anschluss des Receivers an einen Fernseher.
9
HDMI-Buchse für digitale Audio- und Videosignale (Option)
Geräteseite
Die Anschlüsse seitlich am Gerät sind optional. D. h. nicht bei jedem Gerät sind diese
Anschlüsse vorhanden. Dies ist abhängig von der Ausstattungsvariante des Receivers.
6
Optische Ausgangsbuchse für DOLBY DIGITAL-Signal.
7
RJ-11-Buchse: IR-Anschluß für Infrarot-Maus und Schnittstelle für Softwareupdate
8
Serielle Schnittstelle zum Anschluss an einen PC um zusätzliche PC-gestützte
Funktionen des Receivers zu nutzen.
Bedienelemente, Anzeigen und Anschlüsse
LED
rot
Receiver im Standby-Betrieb.
grün
Receiver ist eingeschaltet
Timer ist aktiviert
Kurzschluss oder Überlast am Antenneneingang
- 5 -
