Messumformer für DC - Signale
OC35-DC
√
DC- Spannungen
√
DC- Ströme
√
Analogausgang 0-10V isoliert
√
Analogausgang 4-20mA isoliert
√
Versorgung 230VAC
√
Versorgung 24VDC
√
Für 35 mm DIN - Schienen

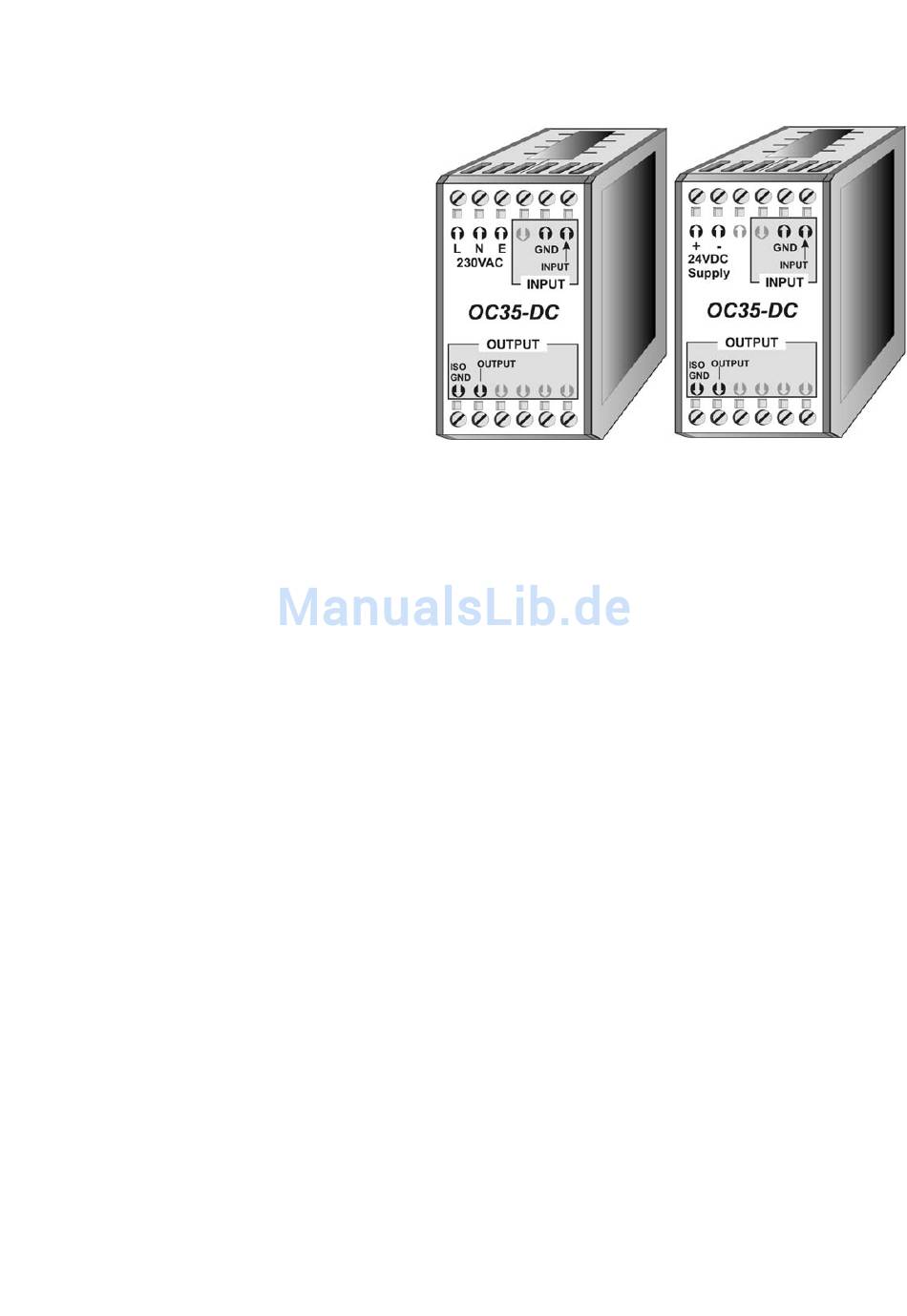

OC35-DC sind Messumformer für DC-Spannungen oder Ströme. Sie wandeln das zu messende Signal in ein
0/4-20mA, 0-5V oder 0-10V Ausgangssignal um und werden aus dem Netz oder DC- Quellen versorgt. Das
Ausgangssignal ist vom Eingangskreis und Versorgung mit 250V r.m.s. isoliert.
Über zwei Potentiometer im Gerät (Option: an der Front) kann das Ausgangssignal im kleinen Bereich
kalibriert werden. Mit dem Potentiometer MIN werden Null bzw. 4mA, mit MAX 10V bzw. 20mA abgeglichen.
Die Anschüsse sind über Schraubklemmen herausgeführt. Das Gehäuse ist für 35mm Hutschienenmontage
vorgesehen.
TECHNISCHE DATEN
Eingang:
Frequenzbereich:
Ausgang:
Genauigkeit:
Tempco:
Einstellung:
Versorgung:
Gehäuse:
Anschlüsse:
Spannungsbereiche:
Strombereiche:
Standard:
Option:
Spannungsausgang:
Stromausgang:
± 0.05% vom Messwert plus ± 0.05% vom Bereich.
Temperaturkoeffizient ± 50 ppm/°C.
Potentiometer MAX und MIN an der Front für 0V/4mA und 10V/20mA.
Standard:
Option DC:
Für 35mm DIN- Schienenmontage. Masse: 75 x 79 x 40 mm, 200 g.
Schraubklemmen.
0 ... 60mV bis 0 ... 250V DC.
0 ... 1 mA bis 0 ... 5A DC. Für höhere Ströme wird eine externe 60mV
oder 150mV Bürde verwendet.
Low Pass Filter 0.1Hz.
DC-10kHz ohne LPF.
0 ... 10V isoliert. Isolation 250V r.m.s. oder
4 - 20mA isoliert. Isolation 250V r.m.s.
Der LPF definiert die Reaktionszeit des Analogausgangs.
230V ± 10%, 48 - 60Hz, 2VA.
24V DC ± 10%, 3W.
