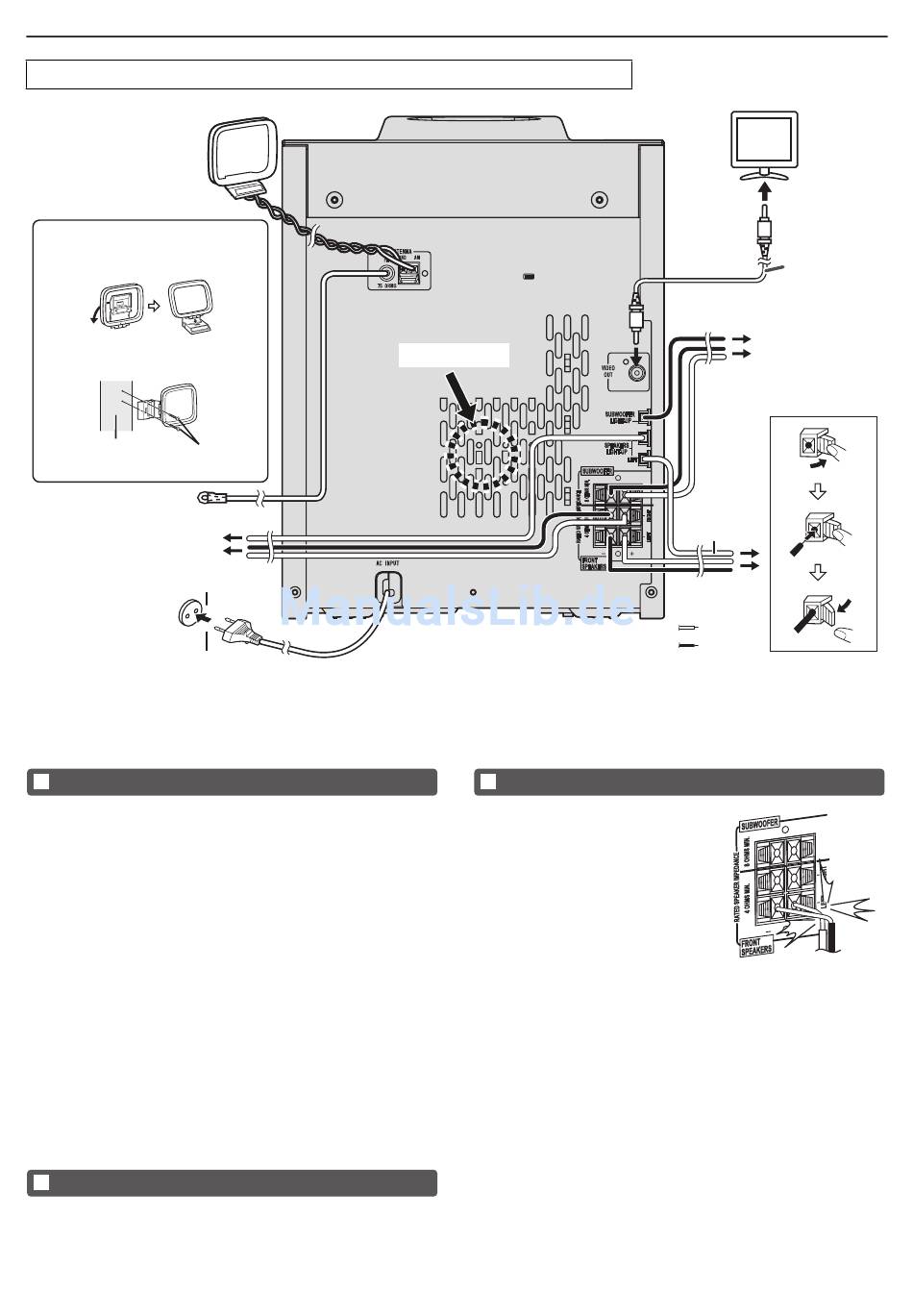

Anschluß des Systems
Prüfen Sie, ob Sie das Stromkabel herausgezogen haben, ehe Sie Anschlüsse vornehmen.
MW-Rahmenantenne
Installieren der MW-
Rahmenantenne
< Montage >
< Montieren an der Wand >
wand
schrauben
(nicht mitgeliefert)
UKW-Antenne
Leuchtrahmenkabel rechter
Lautsprecher
Rechter Lautsprecher
Wandsteckdose (Wechselspannung 220 - 240 V ~ 50/60 Hz)
Kühlgebläse:
Dieses Hauptgerät ist zur verbesserten Kühlung mit einem Kühlgebläse an der hinteren Gerätseite ausgestattet. Bitte bedecken Sie die
Lüfteröffnung nicht mit irgendwelchen Hindernissen, da dies die richtige Ventilation beeinträchtigen wird.
Anschluß der Antennen
Mitgelieferte UKW-Antenne:
Den UKW-Antennendraht an die Buchse FM 75 OHMS anschließen
und danach in die Richtung verlegen, wo das stärkste
Empfangssignal erhalten wird.
UKW-Außenantenne:
Verwenden Sie eine FM-Außenantenne (75 Ohm Koaxialkabel), um
einen besseren Empfang zu erhalten. Wenn eine UKW-Außenantenne
verwendet wird, mitgeliefertes UKW-Antennenkabel abnehmen.
Mitgelieferte MW-Rahmenantenne:
Schließen Sie die MW-Rahmenantenne an die MW- und
Erdungsbuchsen an. Danach die MW-Rahmenantenne für optimalen
Empfang ausrichten. Die MW-Rahmenantenne auf ein Bord usw.
stellen oder an einen Ständer bzw. eine Wand mit Schrauben (nicht
mitgeliefert) anbringen.
Hinweis:
Wenn sich die Antenne auf dem Gerät oder in der Nähe des
Netzkabels befindet, kann Rauschen aufgefangen werden. Für
besseren Empfang die Antenne weiter vom Gerät entfernt stellen.

Leuchtrahmen-lautsprecher-verbindung

Schließen Sie für die Beleuchtung der Lautsprecher die
Leuchtrahmen-Kabel an die Anschlüsse SPEAKERS LIGHT-UP an.
Um die Beleuchtungsfunktion auszuschalten, halten Sie die CLEAR/
DIMMER-Taste auf der Fernbedienung für mindestens zwei
Sekunden gedrückt.
Kühlgebläse
Anschluß der Lautsprecher
● Das schwarze Kabel an der
Minusklemme (–) und das rote Kabel
an der Plusklemme (+) anschließen.
● Verwechseln Sie beim Anschließen
niemals den rechten und linken
Lautsprecher. Der rechte
Lautsprecher befindet sich auf der
rechten Seite, wenn Sie vor dem
Gerät stehen.
● Die blanken Lautsprecherkabel
dürfen keinen Kontakt aufweisen.
● Keine Gegenstände in die Bassreflex-Öffnungen fallen lassen
oder einlegen.
● Sie sollten nicht auf den Lautsprechern stehen oder sitzen. Sie
können sich verletzen.
● Vertauschen Sie niemals die FRONT SPEAKERS und die
SUBWOOFER -Anschlüsse. Gerät und Lautsprecher können
beschädigt werden.
● Ist die Impedanz eines Lautsprechers niedriger als angegeben,
kann das Gerät beschädigt werden.
Vorderer Lautsprecher: 4 Ohm, Subwoofer: 8 Ohm.
D-5
Fernseher
An Video-
Eingang
Video-Kabel
(nicht
mitgeliefert)
leuchtrahmen-
subwoofer-kabel
subwoofer
Leuchtrah-
menkabel
linker
Lautspre-
cher
Linker
Lautsprecher
Rot
Schwarz
Falsch
