Dual Vertical 200 Bedienungsanleitung Seite 5

1 Einschalten, Ausschalten (STANDBY)
mit Standby-LED
STANDBY/ON
2 MODE Betriebsart wählen: CD, USB, CARD,
AUX, TUNER
3 PLAY PAUSE CD, USB/CARD: Wiedergabe starten,
Pause
�II
4 STOP CD, USB/CARD: Wiedergabe stoppen
5 –VOLUME+ Lautstärketasten: - leiser, + lauter
7
6 OPEN CLOSE CD-Fach öffnen, schließen
8 SKIP/TUNE
UKW: Frequenz einstellen
9 SEARCH
CD, USB/CARD: Titelwahl, Suchlauf
I▹▹ ��I
Uhrzeit einstellen
10 MEMORY
CD, USB/SD Programmierfunktion,
Radiosender PRESET speichern,
in Standby: Uhrzeit einstellen
11 CD-Fach
12 IR Fernbedienungsempfänger
13 LCD-Display
14 AC ~ Netzanschluss 230 V ~ / 50 Hz
15 SPEAKER R L Lautsprecheranschlüsse
16 PHONES Kopfhöreranschluss, 3,5 mm Klinke
17 LINE IN Anschluss externe Quelle,
3,5 mm Klinke
18 FM ANT. UKW-Wurfantenne
19 USB-Anschluss, 5 V
USB IN
20 SD-Kartenschacht
SD CARD
- 2 Lautsprecher, 4 Ohm
- Typenschild (Rückseite)

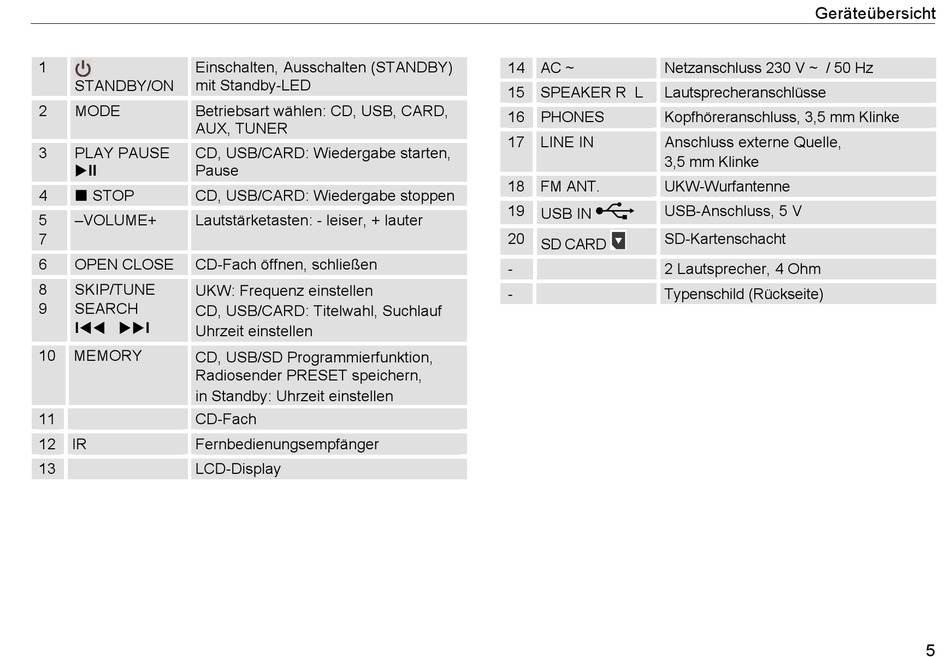

Geräteübersicht
5
