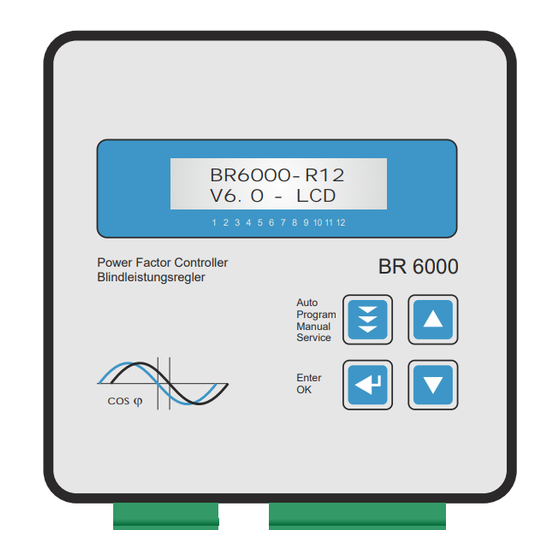

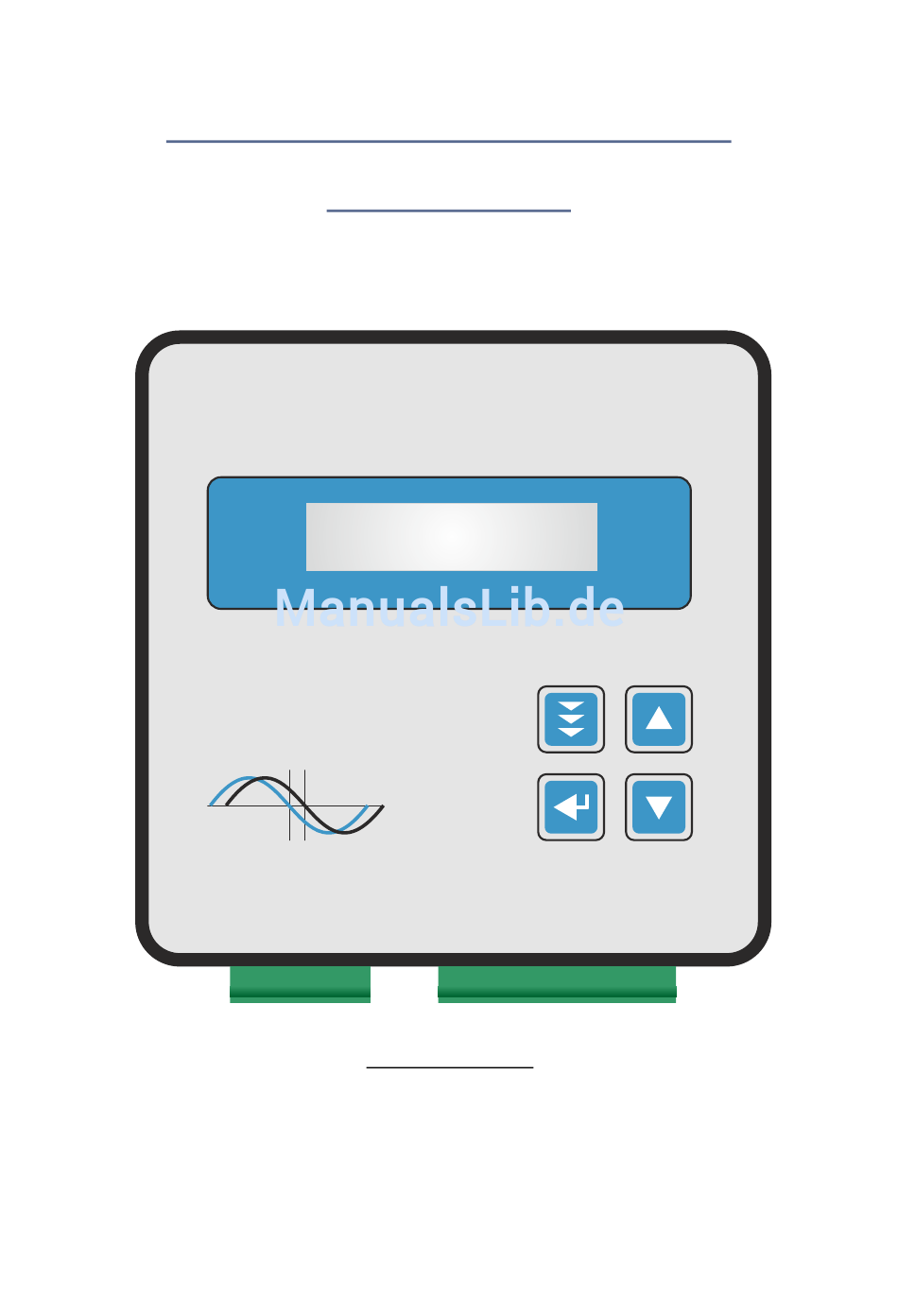

- Seite 1 Blindleistungsregler BR 6000 BR6000-R12 V6.0 - LCD 1 2 3 4 5 6 7 8 9 10 11 12 Power Factor Controller BR 6000 Blindleistungsregler Auto Program Manual Service Enter Handbuch Version 6 - D für Ausführung mit LCD- oder O-LED Display...
- Seite 2 Beispiele der Windows-Software “BR7000-Soft” Programm und Beschreibung auf beiliegender CD (nur BR6000-R12/S485”) verwendbar für BR6000/ BR7000 Display-Mode Konfigurationsmanager Maximalwerte mit Zeitstempel Analysetool Diagramm der Harmonischen ACHTUNG ! 1. Netzspannung am Gerät ! 2. Der BR6000 ist nur für Innenräume zu nutzen ! 3.
-
Seite 3: Inhaltsverzeichnis
INHALT Kapitel 1 Allgemeines / Typenreihe und Zubehör S. 3 Kapitel 2 Einbau und Anschluß des Gerätes / Anschlußplan S. 5 Strommessung S. 6 Programmierung der Phasenverschiebung Alarmausgang / Fehlermeldungen S. 7 Kapitel 3 Betriebsarten S. 7 Kapitel 4 Automatikbetrieb / Anzeige der Netzparameter S. - Seite 4 Kapitel1: Allgemeines Der Blindleistungsregler BR6000 verkörpert ein modernes Regelgerät mit innovativen Ideen und einer Vielzahl von Funktionen - nun in Softwareversion 6. Der Meßspannungsbereich wurde auf 30 ... 525 V (L - N) bzw. ( L-L ) erweitert. Die Betriebsspannung kann nun im Bereich von 110 ... 230VAC (+/-15%) liegen. Der BR6000 zeichnet sich durch seine benutzerfreundlich gestaltete Bedienoberfläche mittels menügeführter Klartextanzeige aus.
- Seite 5 Meßspannung von 30...525 VAC (L-N), 50/60Hz und einen Meßstrom von 5A bzw. 1A (programmierbar) ausgeliefert. Bei abweichenden Betriebsspannungen ist ein Meßspannungswandler notwendig. Achtung! Der Anschluß an zu hohe Spannungen kann zur Zerstörung des Gerätes führen ! Bild 1: BR 6000 Frontansicht Betriebsart: - Automatik - Programmierung - Handbetrieb - Service...
-
Seite 6: Kapitel 2 Einbau Und Anschluß Des Gerätes / Anschlußplan
Der Regler ist ausschließlich durch qualifiziertes Personal einzusetzen und gemäß den vorgeschriebenen Sicherheitsbestimmungen zu betreiben. Vor Anschluß des BR 6000 sind sämtliche Leitungen auf Spannungsfreiheit zu prüfen, der Stromwandler ist kurzzuschließen. Auf richtige Phasenlage von Meßspannung und Meßstrom ist zu achten. Der Meßstromkreis ist mit 2,5 qmm Cu zu verdrahten. Der Anschluß... -
Seite 7: Strommessung
2.1 Strommessung Bei der Installation des Stromwandlers ist darauf zu achten, daß dieser vom Verbraucherstrom durchflossen wird. Die Abgänge der Kompensationsanlage sind (in Stromflußrichtung) hinter dem Stromwandler zu installieren. Wird der BR6000 über Summenstromwandler angeschlossen, so wird das Gesamtübersetzungsverhältnis eingegeben. Messung über Summenstromwandler Achtung! Einspeisung 1... -
Seite 8: Alarmausgang / Fehlermeldungen
2.3 Alarmausgang / Fehlermeldungen Der Alarmkontakt ist im Normalbetrieb geschlossen und fällt im Fehlerfall ab. Gleichzeitig wird der zugehörige Fehler im Display als Klartext angezeigt: UNTERKOMPENSIERT - Anzeige und Relais fehlende Blindleistung ÜBERKOMPENSIERT - Anzeige und Relais ÜBERSTROM - Anzeige und Relais MESSSPANNUNG ??? - Anzeige und Relais ÜBERTEMPERATUR... -
Seite 9: Kapitel 4 Automatikbetrieb / Anzeige Der Netzparameter
Durch wiederholtes Betätigen der Taste "Betriebsart" gelangt man nacheinander in die verschiedenen Menüs: Automatikbetrieb Programmierung Handbetrieb Service Expertenmode und zurück. Automatikbetrieb Programmierung Handbetrieb Service Expertenmodus zum Anzeigebetrieb zur Programmierung zum Handbetrieb zum Wertespeicher zu Sonderfunktionen Kapitel 4: Automatikbetrieb - Anzeige der Netzparameter Standardmäßig befindet sich der BR6000 im Automatikbetrieb (keine automatische Initialisierung). -
Seite 10: Kapitel 5 Programmierung
Kapitel 5: Programmierung Durch einmaliges Betätigen Taste "Betriebsart" gelangt Automatikbetrieb in den Programmiermode. Das Display zeigt oben stets den Parameter und unten den einstellbaren Wert an. Editierbare Werte sind grundsätzlich in eckige Klammern eingefügt [ ]. Das Ändern dieser Werte geschieht mittels der Tasten é / ê. Durch anschließendes Drücken der "ENTER- Taste"... -
Seite 11: Manuelle Programmierung
5.2. Manuelle Programmierung ( Programmiermenü ) SPRACHWAHL Auswahl der Sprache des Bedienmenüs [Deutsch, Englisch, Spanisch, Russisch, Französisch, Tschechisch, Niederländisch, Polnisch, Portugiesisch, Türkisch] 1 I-WANDLER PRIM [ 5 ... 13000 ]A Hier wird der Primärstrom des Stromwandlers der Anlage ausgewählt. Die Eingabe erfolgt über die Tasten é... - Seite 12 L2 (S) L3 (T) L3 (T) 20000 BR 6000 10 ZUSCHALTZEIT: Unter Zuschaltzeit versteht man die Zeit zwischen dem Zuschalten von Kondensatoren zur Erhöhung der momentanen Anlagenkapazität. Es ist zu beachten, daß die reale Zuschaltzeit durch die Entladezeit (Sperrzeit) im praktischen Betrieb beeinflußt werden kann.
- Seite 13 13 ALARMTEMPERATUR [ 50...85 ]°C Die hier programmierbare Alarmtemperatur ist die Temperatur, bei der eine schrittweise Abschaltung der Kondensatorenstufen erfolgt. Nach 10min. spricht das serienmäßige Alarmrelais des Reglers an. Gleichzeitig wird im Display die Alarmursache (Übertemperatur) angezeigt. Ist die Temperatur wieder abgesunken erfolgt die schrittweise automatische Wiederzuschaltung der notwendigen Abzweige.
-
Seite 14: Programmiersperre
15 Lüftertemperatur * [15...70]°C Eingabe der Schaltschwelle für den Lüfter * Nur aktiv, wenn Melderelais: Option Lüfter ausgewählt wurde 16 EXTERNER EINGANG * [NEIN /2.Parametersatz/ externer Fehler/Koppelbetrieb] * nur bei Reglern mit Option /S Nicht aktiv, wenn Melderelais programmiert als “Extern” oder Fernsteuerung 2.PARAMETERSATZ: Standardmäßig entsprechen die Werte des 2. -
Seite 15: Kapitel 6 Handbetrieb / Programmierung Von Feststufen
Kapitel 6: Handbetrieb ( Inbetriebnahme, Wartung, Service) Programmierung von Feststufen Im Handbetrieb können - unabhängig von den vorhandenen Netzverhältnissen Kondensatorenabzweige in der eingestellten Regelreihe und Schaltzeit zu- oder abgeschaltet werden. Ausgangszustand ist STOPP (keine Stufen werden geschaltet) Zuschaltung erfolgt durch Betätigen der Taste é. Betätigen von ê führt zunächst zurück in den STOPP Mode. -
Seite 16: Kapitel 7 Servicemenü, Testlauf
Kapitel 7: Servicemenü Mit dem Betriebsartentaster gelangt man in das Servicemenü. Hier können neben den gespeicherten Maximalwerten der Netzparameter auch die Anzahl der Schaltspiele der einzelnen Kondensatoren und ihre Betriebszeit angezeigt werden. Der Aufruf der gewünschten Stufe [ in eckigen Klammern ] geschieht mittels der Pfeiltasten. -
Seite 17: Kapitel 8 Expertenmode
Kapitel 8 Expertenmode 1 und 2 Der Expertenmode dient der Einstellung von Werten, die im Normalfall nicht geändert werden sollten. Aus Schutz vor Fehlbedienung besitzt diese Ebene einen Zugangscode, über den in Expertenmode 1 oder 2 verzweigt wird. CODEZAHL: ExpertMode 1: “6343” , ExpertMode 2: “2244” 8.1 Expertenmode 1: 2 GRUNDEINSTELLUNG NEU [NEIN] (möglich NEIN/JA) - Seite 18 12 PHASE I [ 0°] [ L1] - L1 - N Einstellung der Phasenlage des Stromes 13 PHASE U [ 0°] - [L1 - N] Einstellung der Phasenlage der Spannung Phasenkorrektur zwischen Spannung und Strom im Meßsystem.( s. Bsp.: Seite 6 ) 14 C-TEST [JA] ( JA / NEIN)
-
Seite 19: Expertenmode
8.2 Expertenmode 2 ( Passwort: 2244 ) Der zusätzliche 2. Expertenmode beinhaltet alle Betriebs-, Warn- und Störmeldungen, die vom BR6000 angezeigt werden. Diese können hier einzeln deaktiviert werden. Bei Deaktivierung werden sowohl die Anzeige der Meldung im Display, als auch die eventuelle Aktivierung des Relais oder Auswirkungen auf das Regelverhalten unterdrückt. -
Seite 20: Kapitel 9 Regelprinzip
Kapitel 9: Regelprinzip Das Regelverhalten kann im Programmiermodus ausgewählt werden. Grundsätzlich besitzt der BR 6000 verschiedene Möglichkeiten der Regelung: ˜ FOLGESCHALTUNG In der Folgeschaltung werden die notwendigen Kondensatorstufen Schritt für Schritt nacheinander zu- bzw. abgeschaltet (last in first out). Die Stufung jedes Schrittes entspricht immer der Leistung der kleinsten Stufe. -
Seite 21: Kapitel 10 Schnittstelle
Kapitel 5 (Programmierung). Anschließend Gerät mit Betriebsartentaster in Automatikbetrieb setzen. Damit ist der Regler betriebsbereit. Kapitel 12: Wartung und Garantie Eine Wartung des BR 6000 ist bei Einhaltung der Betriebsbedingungen nicht erforderlich. Es empfiehlt sich jedoch in Verbindung mit der turnusmäßigen Überprüfung der Kompensationsanlage eine Funktionsprüfung des Reglers durchzuführen. -
Seite 22: Kapitel 13 Hinweise Bei Störungen
Kapitel 13 Hinweise bei Störungen Bei Ziel cos Phi=1 und induktiver Anschlüsse Meßspannung Belastung wird abgeschaltet bzw. im Meßstromes (l und k) überprüfen ! auskompensierten Netz wird Phasenlage überprüfen zugeschaltet Lieferung / Bezug vertauscht Falscher Netz cos Phi wird angezeigt s. -
Seite 23: Kapitel 14 Technische Daten
Kapitel 14 Technische Daten Typenreihe BR 6000..Ausgänge 6 oder 12 (13) Menüsprachen D / E / ES / RU / NL / CZ / PL / F / PT / TR Schaltleistung der Relais-Ausgänge 250VAC, 1000W Anzahl der aktiven Ausgänge... -
Seite 24: Anhang 1 Tabelle Regelreihen
Anhang 1: Tabelle Regelreihen Regelreihe Kreisschaltung 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 : 1 Möglich 1 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 : 2 Möglich 1 : 2 : 3 : 3 : 3 : 3 : 3 : 3 : 3 : 3 : 3 : 3 Möglich... - Seite 25 Anhang 2: Werkseinstellung Anmerkung: Die folgenden Werte der Werkseinstellung sind nur dann aktuell, wenn der Regler direkt ab Werk ausgeliefert wird. Ansonsten werden diese Werte durch eine Grundeinstellung des Kompensationsanlagenherstellers ersetzt. (Optimale Werte für die entsprechende Kompensationsanlage) Werkseinstellung Werte dieser Anlage Parameter (Vom Anlagenhersteller oder Betreiber einzutragen)
-
Seite 26: Anhang
Anhang 3: Rückwirkungsfreie Kopplung von 2 Kompensationsanlagen (ohne Summenstromwandler) Die Kopplung zweier Kompensationsanlagen über das Interface der Blindleistungsregler BR6000 ersetzt die vorherige “Master-Slave” Lösung und bietet darüberhinaus folgende Vorteile: - kein Summenstromwandler sowie keine Stromwandlerumschaltung notwendig - einfachere Installation, echtes symmetrisches Regeln der beiden Kompensationssysteme Einspeisung 1 Einspeisung 2 Trafo 1... -
Seite 27: Anhang 4 Gemischt-Dynamische Kompensation
Anhang 4: Gemischt-dynamische Kompensation und Kaskadierung von Reglern Gemischt-dynamische Anlagen besitzen die Vorteile dynamischer Anlagen, können jedoch preiswerter angeboten werden. (Schnell wechselnde Lasten werden dynamisch kompensiert, Grundlasten und langsam wechselnde Lasten werden konventionell kompensiert) Speziell für diese Fälle wurde der Hybridregler BR6000/T6R6 konzipiert. Dieser unterstützt bis zu 6 Transistorausgänge (zum Schalten von Thyristormodulen) und 6 Relaisausgänge (zum Schalten von Kondensatorschützen). -
Seite 28: Anhang 5
( Nenngrenzwerte der Kondensator- bzw. Anlagenleistung ) Prinzipschaltung: Verbraucher MMI6000 Kompensation mit BR 6000 Busleitung RS485 ACHTUNG: - Für die Bus-Verdrahtung ist geschirmtes Kabel zu verwenden! - Die Busverdrahtungen (ankommende und abgehende Leitungen) sind immer direkt bis ans Gerät zu führen! - Bei den Geräten am Ende des Buskabels sind die im Gerät integrierten Abschlußwiderstände zu... -
Seite 29: Register Modbus Protokoll
Anhang 6: Register MODBUS Protokoll Die Beschreibung des ausführlichen MODBUS-Protokolls mit allen verfügbaren Funktionen in der aktuellsten Version befindet sich auf der Software-CD zum Gerät. Die Software-CD ist im Lieferumfang jedes Blindleistungsreglers mit Schnittstelle (Versionen .../S485) enthalten. MODBUS PROTOKOLL - Beispiele MODBUS - Function 3 (nur Leseregister) MODBUS - Function 6 ( nur Schreibregister ) Beispiel Meßspannung... - Seite 30 Durch Betätigen der Pfeiltasten kann die Art der Darstellung geändert werden Nur vorhanden wenn (Bargraph- oder Prozentanzeige) Regelreihe “E”ausgewählt ist AUTO MODE REGELREIHEN- 0.76 IND Programmierung EDITOR AUTO-INIT [ NEIN ] NETZSPANNUNG SPRACHWAHL WERTIGKEIT [ 1 ] 1 STROMWANDLER 230.0 V [ DEUTSCH ] 2 2 2 2 2 2 2 2 2 2 [ BEKANNT ]...
-
Seite 31: Bedien-Diagramm
C1-C12 mit den Tasten C1...C12 [ 1 ] BETRIEBSZEIT C12 ANZAHL MMI [ 1 ] RESET [ NEIN ] Bediendiagramm (Kurzreferenz) Blindleistungsregler BR 6000 (V6.0) OBERWERT [ 130 ]% UNTERWERT [ 60 ]% - 30 - 26 ASCII SENDEZEIT [ 10 ] sec. - Seite 32 Zubehör Universalmeßgeräte MMI 6000 und MMI 7000 Datenlogger DataLog SD für Datenaufzeichnung Adapter: von BR6000 / BR7000 Schraubklemme zu RJ45 für den Anschluß mehrerer Geräte an RS485-Bus mittels LAN-Kabel...
