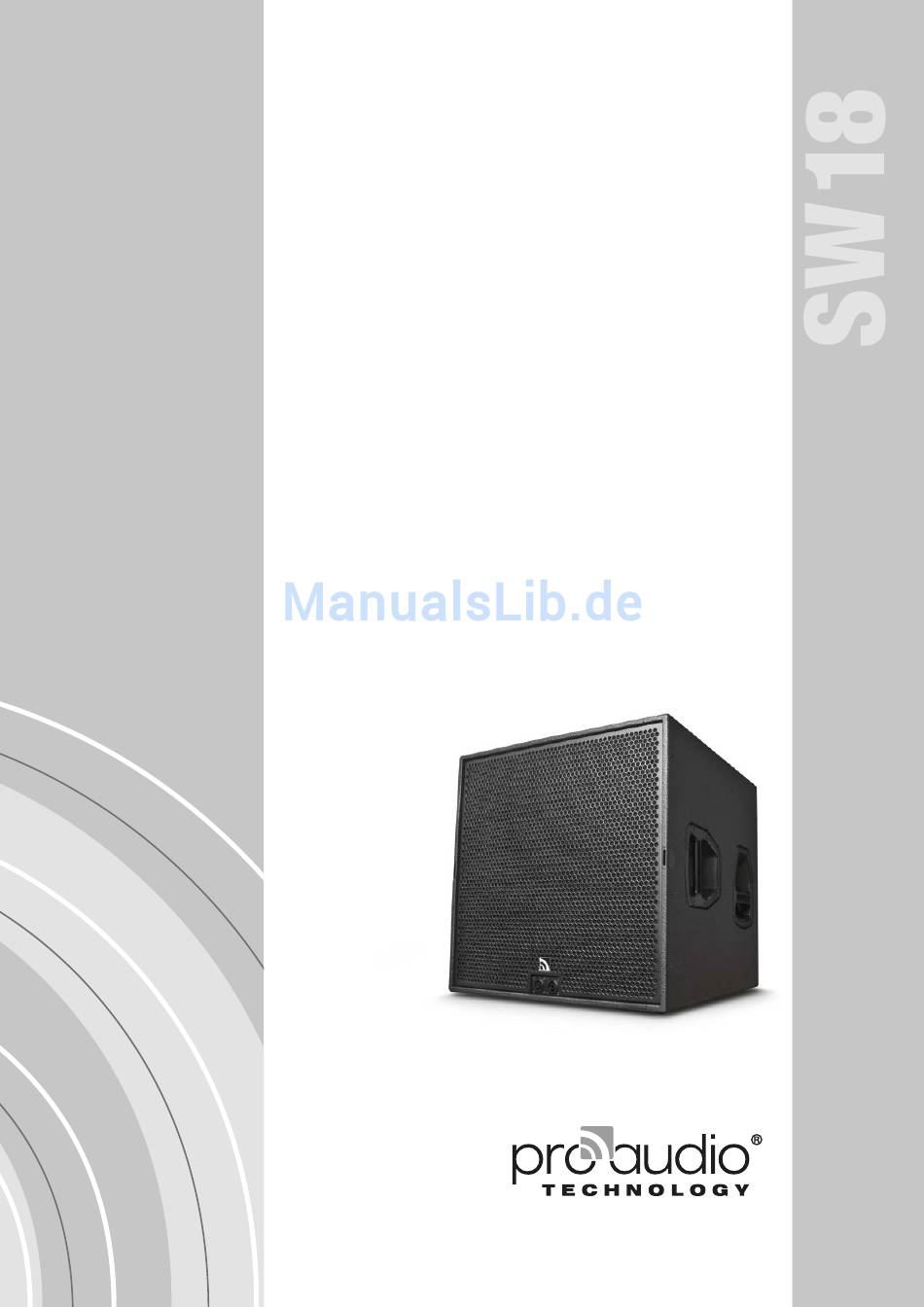

- Seite 1 Handbuch SW18 Subwoofer...
-
Seite 2: Inhaltsverzeichnis
• Betriebsarten [1] SW18........ -
Seite 3: Allgemeine Sicherheitshinweise
Allgemeine Sicherheitshinweise: Professionelle Lautsprecher können gesundheitsschädliche Schalldrücke erzeugen. Schallpegel ab 95 dB SPL können Ihr Gehör dauerhaft schädigen. Halten Sie die gültigen Vorschriften bezüglich Arbeitssicherheit und Gesundheitsschutz ein. Um Sach- und Personenschäden durch um- oder herabfallende Lautsprecher zu vermeiden, achten Sie bitte darauf, dass die Lautsprecher auf einem festen Untergrund sicher stehen. -
Seite 4: Beschreibung
Betrieb an Systemverstärkern: Die Software zur Konfiguration der Verstärker zeigt Hilfetexte der einzelnen Lautsprecher an. Wählen Sie ein Setup, das den Namen „SW18“ enthält. Die Option „CSA“ (Cardioid Sub Array) ist für cardioide Anwendungen zu benutzen. Am DELTA8.4-DSP Systemverstärker können pro Kanal bis zu zwei SW18 betrieben werden. -
Seite 5: Betriebsarten
Front Front DELTA 8.4-DSP / 14.4-DSP – 2 x 2'er Sub-Array [SW18 – 2 CH] Alle vier SW18 Subwoofer werden über vierpolige Lautsprecher kabel verkabelt. Jeweils zwei Subwoofer werden von je einem Verstärkerkanal angesteuert. Es werden zwei Verstärkerkanäle belegt. - Seite 6 Front DELTA 8.4-DSP/ 14.4-DSP – 1 x 3'er Cardioid-Sub-Array [SW18-CSA] Alle drei SW18 Subwoofer werden über vierpolige Lautsprecherkabel angesteuert. Die zwei nach vorne und der nach hinten abstrahlende Subwoofer werden von jeweils einem Verstärkerkanal angesteuert. Es werden zwei Verstärkerkanäle belegt.
-
Seite 7: Mischbetrieb Sw18 Und Sw28
SW28 Subwoofer. Beide Subwoofer können in beliebigen Konfigurationen und Aufstellvarianten miteinander kombiniert werden. Auch cardioide Sub-Arrays (CSA) sind im Mischbetrieb SW18 / SW28 möglich. Das Impedanzminimum beträgt beim DELTA14.4-DSP Systemverstärker 2 Ohm und beim DELTA8.4-DSP Systemverstärker 4 Ohm. -
Seite 8: Mischbetrieb Sw18 Und Sw28 Csa
Front Rear Front DELTA14.4-DSP SW18-CSA Alle fünf Subwoofer werden über vierpolige Lautsprecherkabel verkabelt. Die vier nach vorne strahlenden SW18 Subwoofer und der nach hinten strahlende SW28 Subwoofer werden von je einem Verstärkerkanal angesteuert. Es werden zwei Verstärkerkanäle belegt. Front Rear Mit Bodenkopplung DELTA14.4-DSP SW18-CSA... - Seite 9 Front Ohne Bodenkopplung DELTA14.4-DSP SW18-CSA Alle vier Subwoofer werden über vierpolige Lautsprecherkabel verkabelt. Die nach vorne strahlenden SW18 plus SW28 Subwoofer und der nach hinten strahlende SW28 Subwoofer werden von je einem Verstärkerkanal angesteuert. Es werden zwei Verstärkerkanäle belegt. Front...
-
Seite 10: Zeichnungen / Maße
Zeichnungen / Maße:... -
Seite 11: Technische Daten
Hausmüll oder öffentlichen Sammelstellen geschehen. Es sind die gültigen Vorschriften zu beachten und einzuhalten. EG-Konformitätserklärung: Diese Erklärung ist für den Lautsprecher SW18 des Herstellers ProAudio Technology GmbH gültig. Eingeschlossen sind alle Produktionsexemplare dieses Typs, sofern sie nachträglich keine baulichen oder elektromechanischen Modifikationen erfahren haben. - Seite 12 Handbuch SW18 Subwoofer – 2015-01 DE ProAudio Technology GmbH Grünstraße 13 79232 Hugstetten Germany Tel.: +49 (0) 76 65 / 94 23 23 - 0 Fax: +49 (0) 76 65 / 94 23 23 - 9 info@proaudio-technology.de www.proaudio-technology.de...
