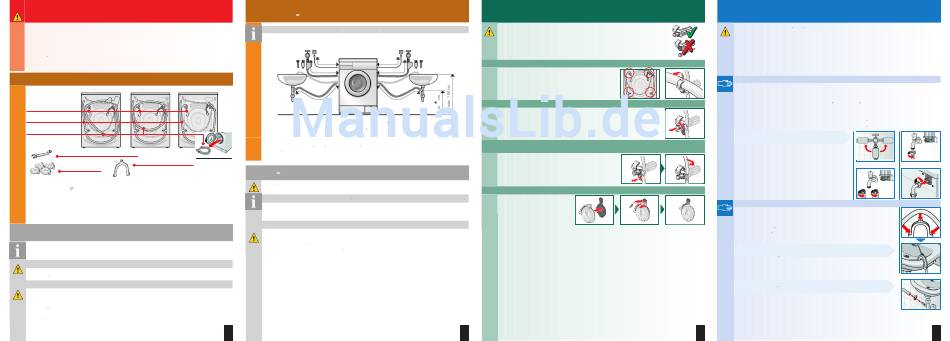

Bosch WAB28262 - 2 Classixx Gebrauchsanleitung

Sicherheitshinweise
- Die Waschmaschine hat ein hohes Gewicht - Vorsicht beim Anheben.
- Achtung: Eingefrorene Schläuche können reißen/platzen. Waschmaschine nicht in frostgefährdeten
Bereichen und/oder im Freien aufstellen.
- Waschmaschine kann beschädigt werden. Nicht an vorstehenden Bauteilen (z.B. Einfüllfenster)
anheben.
- Zusätzlich zu den hier aufgeführten Hinweisen können besondere Vorschriften des zuständigen
Wasser und Elektrizitätswerkes gelten.
- In Zweifelsfällen vom Fachmann anschließen lassen.
- Schläuche und Leitungen so verlegen, dass keine Stolpergefahr besteht.
Lieferumfang
Feuchtigkeit in der Trommel ist
je nach Modell
bedingt durch die Endkontrolle.
Modell: Aqua Stop Aqua Secure Standard
Netzleitung
Wasserablauf
Wasserzulauf
Schraubenschlüssel (je nach Modell)
Krümmer (je nach Modell)
Abdeckungen
zum Fixieren des
Abwasserschlauchs
Je nach Anschluss zusätzlich benötigt
- 1 Schlauchschelle 24-40 mm (Fachhandel) zum Anschluss des Siphons -> Seite 4;
Wasseranschluss.
Nützliches Werkzeug
- Wasserwaage zum Ausrichten
- Schraubenschlüssel mit
SW13: zum Lösen der Transportsicherungen -> Seite 3 und
SW17: zum Ausrichten der Gerätefüße -> Seite 5.
Aufstellfläche
- Standfestigkeit ist wichtig, damit die Maschine nicht wandert!
- Die Aufstellfläche muss fest und eben sein.
- Nicht geeignet sind weiche Böden/Bodenbeläge.
Bei Aufstellen auf einen Sockel
- Gerätefüße der Waschmaschine unbedingt mit Haltelaschen * befestigen
* Bestell Nr. WMZ 2200, WX 9756, CZ110600, Z 7080X 0.
Bei Aufstellen auf eine Holzbalkendecke
- Waschmaschine möglichst in einer Ecke aufstellen.
- Wasserbeständige Holzplatte (min. 30 mm dick) auf Fußboden schrauben.
- Gerätefüße der Waschmaschine unbedingt mit Haltelaschen * befestigen
*Bestell Nr. siehe oben.
Bei Aufstellen auf ein Podest mit Schublade*
*Bestell Nr. WMZ20450, WZ20450
Schlauch und Leitungslängen
Linksseitiger Anschluss oder Rechtsseitiger Anschluss
 100 cm  145 cm
 145 cm  95 cm
 85 cm  135 cm
*
Modelle Standard, Aqua Secure min. 60 cm - max. 100 cm
Modell Aqua Stop 0 - max. 100 cm
Erhältlich beim Fachhändler/Kundendienst:
- Verlängerung für Aqua Stop bzw. Kaltwasser Zulaufschlauch (ca. 2,50 m),
Bestell Nr. WMZ 2380, WZ 10130, CZ11350, Z 7070X 0.
- Längerer Zulaufschlauch (ca. 2,20 m), für Modell Standard.
Unter / Einbau des Gerätes
Unter /Einbau vor dem Anschluss an die Stromversorgung.
Einbau in eine Küchenzeile (Unter oder Einbau)
- Nischenbreite von 60 cm erforderlich.
- Waschmaschine nur unter einer durchgehenden, mit den Nachbarschränken
fest verbundenen Arbeitsplatte aufstellen.
Bei Unterbau
Stromschlaggefahr!
- Nischenbreite von 60 cm erforderlich.
- Anstelle der Geräte Abdeckplatte unbedingt eine Blechabdeckung * vom
Fachmann montieren lassen (* Bestell Nr. WMZ 2340, WZ 10090).
1
Transportsicherungen entfernen
je nach Modell
- Vor dem ersten Gebrauch unbedingt Transportsicherungen komplett enfernen
und für späteren Transport aufbewahren.
- Bei späterem Transport Transportsicherung unbedingt wieder einbauen -
verhindert Beschädigung der Maschine. -> Seite 6.
- Schraube und Hülse zusammengeschraubt aufbewahren.
1. Schläuche und Krümmer aus den Halterungen nehmen, je nach Modell.
2. Schrauben lösen ...
... bis sie in den Hülsen frei beweglich sind.
3. Alle 4 Transportsicherungen komplett entfernen und
die Netzleitung aus den Halterungen nehmen.
4. Abdeckungen einsetzen.
2
Wasseranschluss
je nach Modell
- Stromschlaggefahr! Aqua Stop Sicherheitseinrichtung nicht in Wasser tauchen (enthält
elektrisches Ventil).
- Um Leckage oder Wasserschäden zu vermeiden, Hinweise in diesem Kapitel unbedingt
beachten!
- Achtung: Waschmaschine nur mit kaltem Trinkwasser betreiben.
Nicht an Mischbatterie eines drucklosen Heißwasseraufbereiters anschließen.
- Nur den mitgelieferten oder einen im autorisierten Fachhandel erworbenen Zulaufschlauch
verwenden, keinen gebrauchten!
- In Zweifelsfällen vom Fachmann anschließen lassen.
Wasserzulauf
Wasserzulaufschlauch:
Achtung: nicht knicken, quetschen, verändern oder durchschneiden
(Festigkeit ist nicht mehr gewährleistet).
OptimalerWasserdruck im Leitungsnetz: 100 1000 kPa (1 10 bar)
- Bei aufgedrehtem Wasserhahn fließen mindestens 8 l/min.
- Bei höherem Wasserdruck Druckminderventil einbauen.
Modell: Aqua Stop
Aqua Secure
1. Wasserzulaufschlauch an Wasserhahn anschließen.
Verschraubungen nur von Hand anziehen.
2. Wasserhahn vorsichtig öffnen und dabei die Dichtheit der
max.
Anschlussstellen prüfen.
90_
Achtung: Schraubverbindung steht unter
Wasserleitungsdruck.
min 10 mm
Wasserablauf
Wasserablaufschlauch:
Achtung: nicht knicken oder in die Länge ziehen.
Höhenunterschied zwischen Aufstellfläche und Abfluss:
- für Modelle Aqua Secure, Standard min. 60 cm - max. 100 cm
- für Modell Aqua Stop 0 - max. 100 cm
Ablauf in ein Waschbecken:
Achtung: Ablaufschlauch gegen Herausrutschen sichern.
Achtung: Verschluss Stöpsel darf den Abfluss des Waschbeckens nicht
verschließen. Beim Abpumpen prüfen, ob das Wasser schnell genug abläuft.
Das Ende des Ablaufschlauches darf nicht in das abgepumpte Wasser tauchen!
Gefahr, dass Wasser in die Waschmaschine zurückgesaugt wird!
Ablauf in einen Siphon:
Achtung: Anschluss Stelle muss mit Schlauchschelle, Ø 24-40 mm
(Fachhandel) gesichert werden.
3
Standard
3/4"
min 10 mm
max.
90_
3/4"
4
