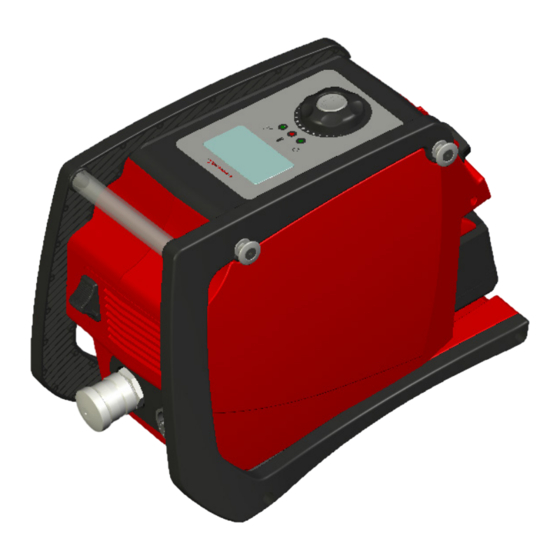

Inhaltszusammenfassung für Glomar Compact Pumpe CP-700

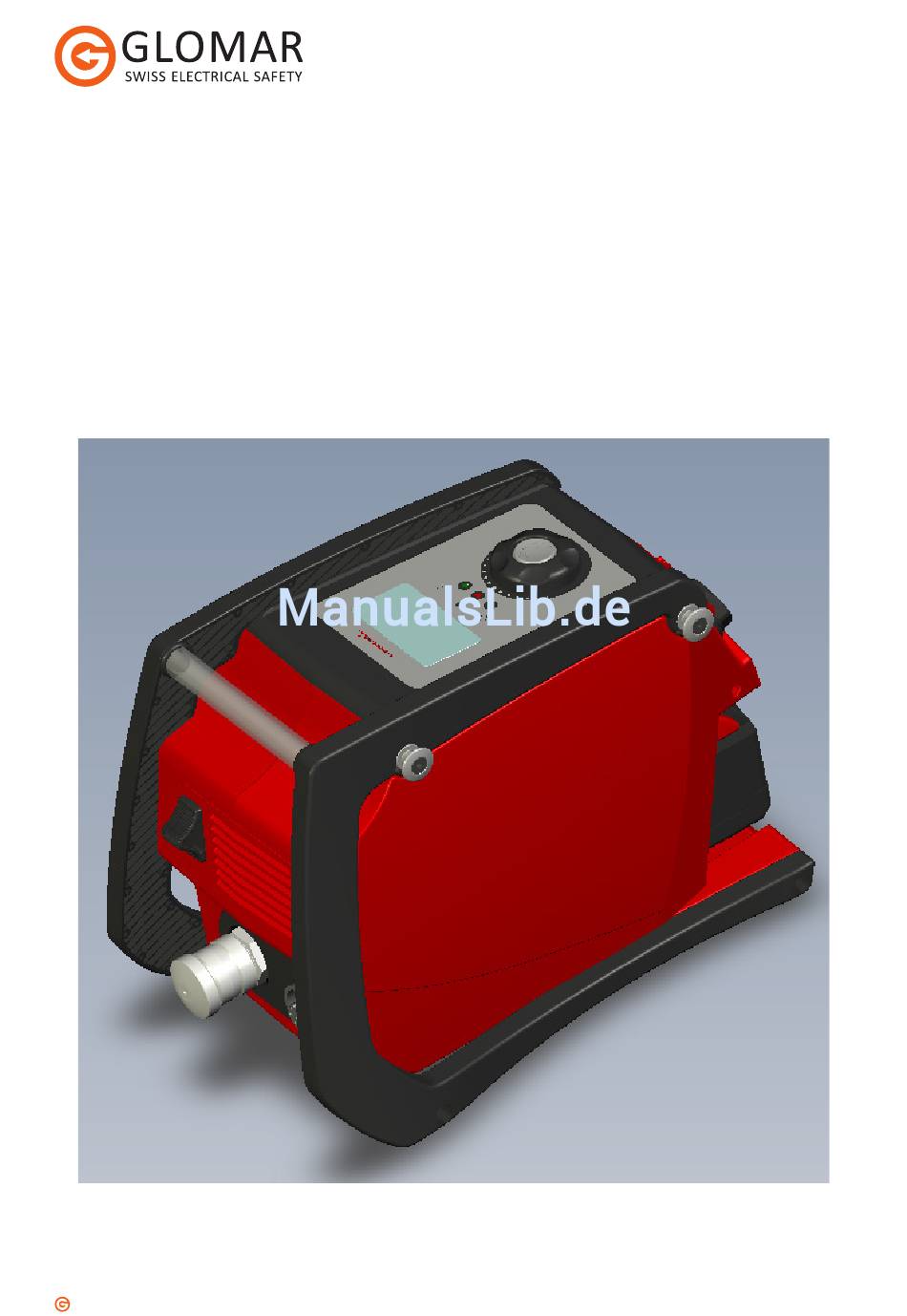

- Seite 1 Bedienungsanleitung Compact Pumpe CP-700 Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch...
-
Seite 2: Überprüfung Des Mitgelieferten Zubehörs
2 Akkus (Typ Milwaukee 18 V DC/3Ah) Akkuladegerät (Typ C 18 C) USB 2.0 Anschlusskabel A/Stecker – B mini 5pol/Stecker CD-ROM/USB Stick Tragegurt Fernbedienung Druckschlauch 1,5 mt Akku Ladegerät Mini USB 2.0 Kabel Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 3: Inhaltsverzeichnis
16.3 Plug & Play ....................19 17. Ersatzteile ......................19 18. Verhalten bei Störungen .................. 20 18.1 Fehlercodes ....................20 19. Legende/Symbolerklärungen ................21 20. Typenschild ....................... 21 Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 4: Bezeichnung Der Geräteteile
Herstellerangaben, die Seriennummer und einige technischen Daten. Achtung: Der Mechanische Rücklauf sollte nur in Notfällen benutzt werden! Durch ihn können der Druckschlauch sowie die Arbeitsköpfe druckfrei geschalten werden. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70... -
Seite 5: Compact Pumpe Cp 700 Rückseite
1.2 Compact Pumpe CP 700 Rückseite USB Schnittstelle Luftfilter Öleinfüllschraube Akku 1.3 Compact Pumpe CP 700 Fernbedienung Funktion LED Magnethalterung Vorlauf bzw. ON Taste Befestigungsklip Rücklauf bzw. Abbruch Taste Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 6: Einleitung
Arbeitsbereich des Werkzeugkopfes! Achtung: Halten Sie andere Personen fern! Halten Sie Fremdpersonen während der Arbeit mit dem Schneid- bzw. Presskopf von Ihrem Arbeitsbereich fern. Achtung: Tragen Sie geeignete Arbeitskleidung. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 7: Technische Eigenschaften Und Funktionen
Ein– und Ausgabeelement über I- Drive (Drehknopf) bedienbar. Die Drucküberwachung wird mittels eines elektronischen Drucksensors realisiert. Die Akkuladung wird laufende überwacht. Das Service Management wird mittels Elektronik verwaltet. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 8: Hinweis Zur Verwendung Des Akkus Und Des Ladegerätes
Achtung:Laden Sie den Akku nicht in Anwesenheit leicht entzündbarer Stoffe oder Gase. Ziehen Sie den Stecker des Ladegerätes nach dem Laden aus der Steckdose heraus. Nehmen Sie das Ladegerät nicht auseinander. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70... -
Seite 9: Akkuwechsel
Hält man die Taste am Akku länger als 3 sec gedruckt führt dieser einen Selbsttest durch. Des Weiteren verweisen wir auf die mit dem Akkuladegerät mitgelieferte Bedienungsanleitung von Milwaukee. 7.1 Akkuwechsel Drücken Drücken Ziehen Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 10: Inbetriebnahme Des Gerätes
Hinterseite des Gerätes ein bis Sie das Einrasten der Sicherungstasten hören. Als letztes hängen Sie wie abgebildet den Tragegurt ein. Achtung: Die Tragegurtöse kann nur in dieser Position eingeklinkt bzw. ausgeklinkt werden! Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70... -
Seite 11: Menü + Funktionen
Beim ersten Einschalten Ihrer Compact Pumpe CP 700 ist automatisch die Hauptseite aktiv. Das können Sie an dem schwarz hinterlegten Symbol erkennen. Info 1 Info 2 Hauptseite Arbeitszyklusverlauf Registerkarten Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 12: Registerkarte „Hauptseite
Ist die Registerkarte Hauptseite aktiv können Sie durch drehen des I-Drives die verschiedenen Felder anwählen und durch das Drücken der Entertaste die gewünschten Einstellungen vornehmen. Um das angewählte Feld wieder zu verlassen drücken Sie erneut die Entertaste. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70... -
Seite 13: Registerkarte „Info 1
Aus der Registerkarte „Info 2“ können Sie die Motorbetriebsstunden, die durchgeführten Presszyklen, die Zyklen bis zum Service und die installierte Softwareversion auslesen. Das Serviceprogramm soll zur Ferndiagnose mittels eines Servicetechnikers benutzt werden. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 14: Registerkarte „Arbeitszyklusverlauf
Druck und die Druck-Haltezeit ausgegeben werden. 170 bar 2 sec 9.5 Akku Anzeige 9.6 Fernbedienung Vorderseite Rückseite Funktion LED Magnethalterung Vorlauf bzw. ON Taste Befestigungsklip Rücklauf bzw. Abbruch Taste Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... - Seite 15 Ausgabe der Funktions LED auf der Fernbedienung??? Fotos zur Anbringung der Fernbedienung. Am Gürtel, auf der Pumpe, am Tragegurt, am Arbeitskopf, usw….. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch...
-
Seite 16: Arbeitszyklen Standardprogramm
Während des Rücklaufs leuchtet die Automatikbetrieb Funktions-LED auf. Pumpe ON Schneide fährt nach vorne solange der Taster gedrückt bleibt Abbruch Schneide fährt nach hinten solange der Taster gedrückt bleibt Zur Compact Pumpe CP 700 Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 17: Arbeitszyklus „Pressen
Während des Rücklaufs leuchtet die Automatikbetrieb Funktions-LED auf. Pumpe ON Schneide fährt nach vorne solange der Taster gedrückt bleibt Abbruch Schneide fährt nach hinten solange der Taster gedrückt bleibt Zur Compact Pumpe CP 700 Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 18: Arbeitszyklen Sanitärprogramm
Werkstoffe und Materialien wieder verwendet werden können und andererseits negative Folgen für Umwelt und Gesundheit ausgeschlossen werden. Nähere Auskunft bekommen Sie bei ihrem örtlichen Amt für Abfallentsorgung oder in der Verkaufsstelle dieses Geräts. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70... -
Seite 19: Technische Daten
Nach erfolgreicher Installation, der mitgelieferten Software, wird Ihre Compact Pumpe CP 700 automatisch als solche erkannt und Sie können Ihre Programme bzw. Daten aktualisieren. 17. Ersatzteile Nur die Verwendung von original Intercable Ersatzteilen ist erlaubt. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 20: Verhalten Bei Störungen
Arbeitswert im roten Bereich leuchtend Arbeitswert im gelben Bereich leuchtend Grün Arbeitswert im grünen Bereich leuchtend Unterspannung der Batterie leuchtend Rot/Grün Service fällig / Pressung ok blinkend Fehler SD-Karte Orange Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch... -
Seite 21: Legende/Symbolerklärungen
CP ……………… Baujahr: 2010 200 W 18 V d.c. 1,1 l/min 700 bar IP Klasse: 4,5 kg Hydraulik Öl: SHELL Naturelle HF-E15 Akku: 18 V d.c./3 Ah Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch...
