Inhaltszusammenfassung für Vision TM-WB

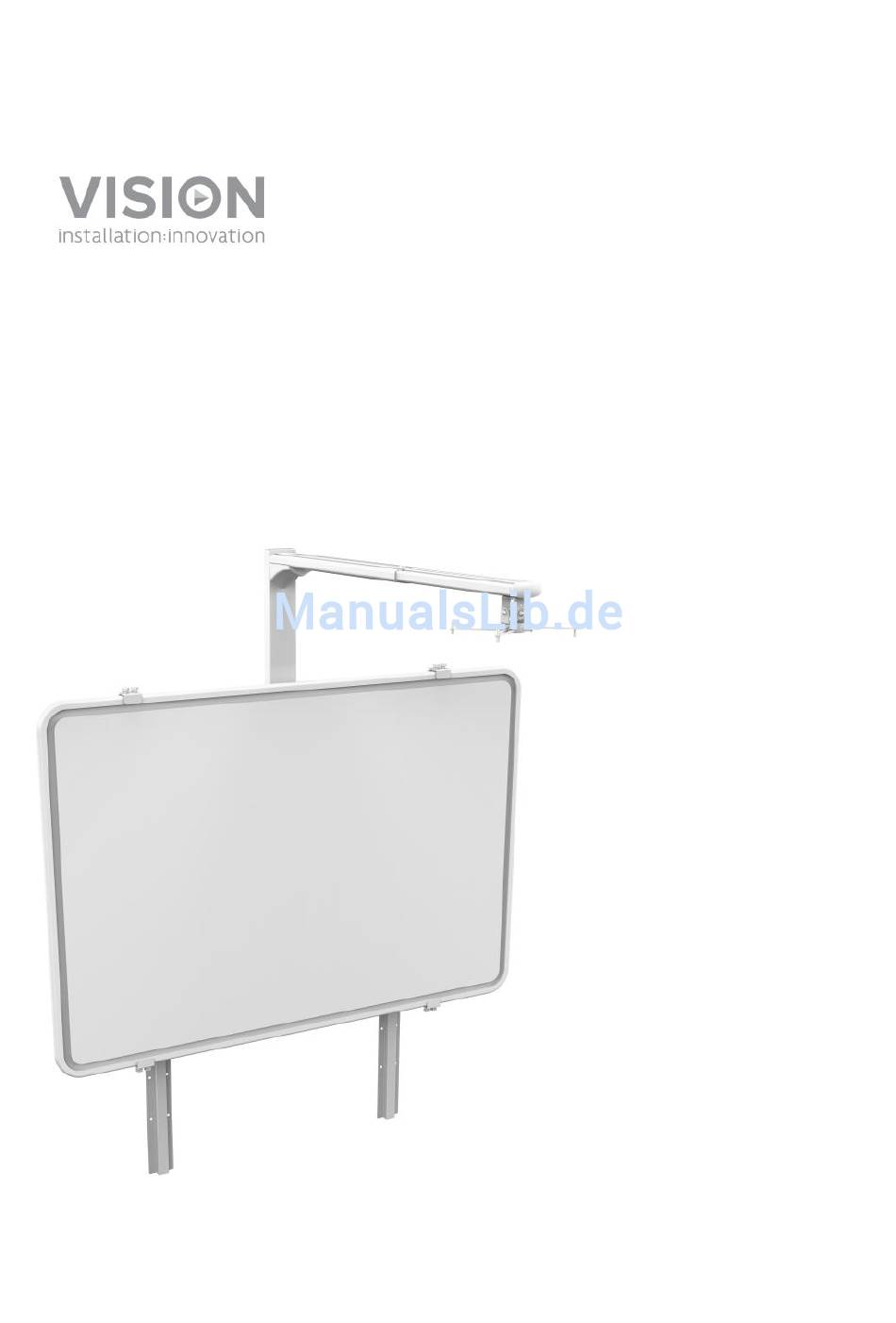

- Seite 1 TM-WB BEDIENUNGSANLEITUNG TM-WB_manual_de...
- Seite 2 TM-WB_manual_de...
-
Seite 3: Konformitätserklärung
SICHERSTELLEN, DASS DAS KABEL NICHT VERDREHT, GEQUETSCH ODER GESCHIRMT IST! Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. WEEE-Registrierung:... -
Seite 4: Ursprungserklärung
URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. TM-WB_manual_de... - Seite 5 ZUBEHÖR TM-WB_manual_de...
- Seite 6 TM-WB_manual_de...
-
Seite 7: Installation
INSTALLATION BEFESTIGEN DER STÜTZEN AN DER WAND Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Stützen optimal ausgerichtet sind. Verlegen Sie gleichzeitig die Kabel. ALTERNATIVE VERWENDUNG VON ABSTANDHALTERN Stellen Sie sicher, dass die korrekten Haltevorrichtungen verwendet werden, um das Techmount-Produkt an der Wand zu befestigen. Möglicherweise sind sie für Ihre Anwendung nicht geeignet. - Seite 8 HINWEIS: Für jede Stütze müssen mindestens sechs Haltevorrichtungen, davon zwei im oberen Bereich. AUFHÄNGEN DER RAHMEN IN DEN STÜTZEN ANPASSEN DER HALTERUNG an der Seite des Rahmens wie angezeigt. Verwenden Sie zusätzlich Befestigungsschrauben, um zu verhindern, dass der Rahmen aus den Stützen gleitet.
- Seite 9 Sicherungsschrauben Sicherungsschra uben BEFESTIGUNG OBEN TM-WB_manual_de...
-
Seite 10: Befestigung Unten
BEFESTIGUNG UNTEN ANBRINGEN DES GELENKKREUZES AN DEN PROJEKTOR TM-WB_manual_de... - Seite 11 BEFESTIGEN DER PROJEKTOREINHEIT AM AUSLEGER Ziehen Sie die Schrauben an, um die zwei Teile des Auslegers zu verriegeln. TM-WB_manual_de...
- Seite 12 ANBRINGEN DER ANPASSBAREN ARME AN WHITEBOARD / FLACHBILDSCHIRM AUFHÄNGEN DER PLATTE IM RAHMEN Richten Sie den Projektor aus und schalten Sie ihn ein. Legen Sie den Projektor-Zoom so groß wie möglich fest. Passen Sie die Länge des Auslegers an, damit das Bild dieselbe Größe hat, wie die Platte. Hängen Sie die Platte auf derselben Höhe wie das Bild auf.
- Seite 13 10. TESTEN DER AUSLENKUNG Setzen Sie den Motor in Betrieb und bewegen Sie die Einheit in die oberen und unteren Grenzbereiche, um sicherzustellen, dass nichts hakt und die Halterung sicher genutzt werden kann. Möglicherweise sind Anpassungen erforderlich. Ziehen Sie nach Abschluss der Tätigkeiten alle Bolzen fest.
-
Seite 14: Technische Daten
TECHNISCHE DATEN PRODUKTGEWICHT: 40,5 kg ZULÄSSIGE BELASTUNG: Interaktives Whiteboard / Touchpanel LCD: 50 kg Projektor: 10 kg WERKSTOFF: Aluminium und Stahl FARBE: Weiß und Aluminium SPEZIFIKATIONEN: Motortyp: Linearmotor Nennzyklen: 12.000 Geschwindigkeit: 25 mm/s Ausschubkraft: 2000 N Einzugskraft: 1800 N ZUBEHÖR: 1 x Netzkabel EU, 1,8 m lang 1 x Netzkabel Großbritannien, 1,8m lang TM-WB_manual_de... -
Seite 15: Garantie
GARANTIE Für das Produkt wird eine zweijährige Einsendegarantie ab Kaufdatum gewährt. Diese Garantie gilt nur für den Ersterwerber und ist nicht übertragbar. Die Daten werden an der Verkaufsstelle mit denjenigen des autorisierten nationalen Vertriebshändlers abgeglichen, um jeden Zweifel auszuschließen. Die Haftung des Herstellers und der beauftragten Kundendienstfirma ist mit Ausnahme von Tod oder Personenschäden auf die Kosten von Reparatur oder Austausch der fehlerhaften Ware beschränkt (EU85/374/EEC).
