Bedienungsanleitung
Uhren-Modul
L L U U X X O O R R 4 4 1 1 4 4
1 1 . . 0 0 B B e e s s t t i i m m m m u u n n g g s s g g e e m m ä ä ß ß e e V V e e r r w w e e n n d d u u n n g g
Das Uhren-Modul L L U U X X O O R R 4 4 1 1 4 4 erweitert die schon bestehende L L U U X X O O R R -
Geräteserie. Es eignet sich für die Installation in Ein- und
Mehrfamilienhäusern, Büros etc.
Das Gerät ist zur bestimmungsgemäßen Montage im Schalt- bzw. Verteiler-
schrank bestimmt. Es ist geeignet für den Einsatz in trockenen Räumen mit
normaler Verschmutzung.
Das Uhren-Modul ist eine 8-Kanal-Schaltuhr mit Astrofunktion. Es steuert die
übrigen Geräte über die Uhrzeit.
2 2 . . 0 0 K K u u r r z z b b e e s s c c h h r r e e i i b b u u n n g g
•
Das Uhren-Modul funktioniert als eigenständige Einheit. Es wird über die 2-
Draht-COM-Schnittstelle an das LUXOR-System angebunden.
•
Das Modul verfügt über eine digitale Anzeige. Es wird textgeführt program-
miert.
•
Die Schaltbefehle (Zeit- und Prozentwerte) werden über die COM-Schnitt-
stelle an die anderen Module übertragen.
•
Mit dem Uhren-Modul können nicht nur Standardschaltbefehle, sondern auch
astronomische Schaltzeiten ausgeführt werden.
•
Das Gerät besitzt eine Sommer-/Winterzeitautomatik, 8 Kanäle mit freier
Zuordnung sowie eine Gangreserve (für 4 Stunden).
3 3 . . 0 0 S S i i c c h h e e r r h h e e i i t t s s h h i i n n w w e e i i s s e e
Um jegliche Brandgefahr und Gefahr eines elektrischen Schlages
ausschließen zu können, darf das Gerät nur von einer Elektrofach-
kraft entsprechend den nationalen Vorschriften und jeweils gültigen
Sicherheitsbestimmungen angeschlossen und montiert werden. Eingriffe und
Veränderungen am Gerät führen zum Erlöschen des Garantieanspruches.
• Nur ein Uhren-Modul pro System verwenden.
• LUXOR 414 und LUXOR 426 nicht gleichzeitig im LUXOR-System ver-
wenden.
• Schaltuhr für den Verteilereinbau auf die 35 mm-Profilschiene (DIN EN
50022); Wandmontage mit zusätzlicher Klemmenabdeckung.
• Ungeachtet aufwändiger Schutzmaßnahmen können starke elektromagne-
tische Felder zur Störung der mikroprozessorgesteuerten Schaltuhr führen.
B B e e a a c c h h t t e e n n S S i i e e v v o o r r d d e e r r I I n n s s t t a a l l l l a a t t i i o o n n : :
• Getrennte Leitung für die Betriebsspannungsversorgung verwenden.
• Gerät nicht in unmittelbare Nähe von Störquellen, z. B. Trafo, Schütz, PC,
Fernseh- und Fernmeldegeräte, montieren.
• Nach einer Störung einen RESET durchführen.
H H i i n n w w e e i i s s : Die programmierten Schaltbefehle bleiben im EEPROM
gespeichert.
• Stark wärmeerzeugende Geräte, die sich neben dem Gerät befinden,
verkürzen die Lebensdauer.
309 183 04
LUXOR 414

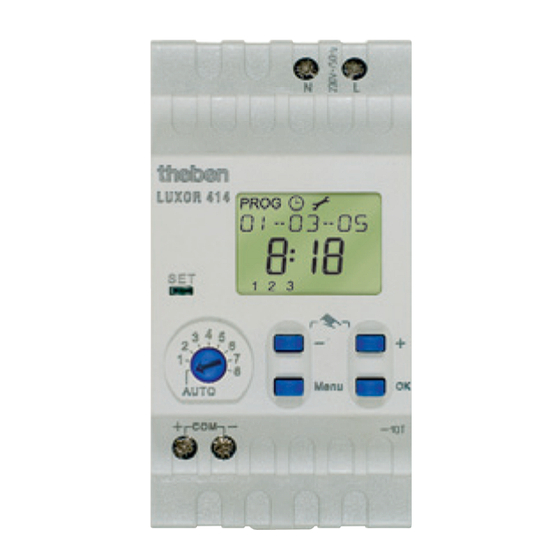

4 4 . . 0 0 B B e e s s c c h h r r e e i i b b u u n n g g d d e e r r B B e e d d i i e e n n e e b b e e n n e e
P P i i k k t t o o g g r r a a m m m m z z e e i i l l e e mit P P R R O O G G ,
und Astrozeiten
T T e e x x t t z z e e i i l l e e
Z Z e e i i t t - - und P P r r o o z z e e n n t t a a n n z z e e i i g g e e
LED S S E E T T
W W o o c c h h e e n n t t a a g g e e von 1 bis 7
(Montag bis Sonntag)
W W a a h h l l s s c c h h a a l l t t e e r r von 1 bis 8 zum Ein-
lernen auf die Kanäle und Automatik
T T a a s s t t e e + + und – – zur Einstellung
von Werten, z. B. Uhrzeit ändern
A A u u s s w w a a h h l l M M e e n n u u (bei Eingaben am
Gerät immer zuerst Taste Menü drücken)
P P R R O O G G , ,
, ,
,
A A b b b b r r u u c c h h d d e e r r E E i i n n g g a a b b e e
Taste O O K K
Bestätigung der Auswahl
oder der Programmierung
5 5 . . 0 0 B B e e s s c c h h r r e e i i b b u u n n g g d d e e r r K K l l e e m m m m e e n n
Betriebsspannung
6 6 . . 0 0 A A n n s s c c h h l l u u s s s s d d e e r r E E r r w w e e i i t t e e r r u u n n g g s s g g e e r r ä ä t t e e
• Folgende Leitungen verwenden: EIB/KNX-Busleitung Typ YCYM oder Y(ST)Y
oder Telekommunikationsleitung J-Y(ST)Y.
• Schirm beidseitig an die Minus-Busklemme des COM-Busses anschließen.
• Die COM-Leitungslänge darf bis 100 m betragen.
• Die COM-Leitung immer getrennt von anderen Leitungen führen
(eigenes Kabel).
• Die COM-Leitung nicht parallel zu 230 V-Leitungen führen.
• Erweiterbar auf max. 16 Geräte inkl. Grundmodul.
• Polung beachten!
-> Bei Störung der COM-Verbindung blinkt die LED SET dauerhaft.
Schirm
230 V ~,
+10 %/ -15 %
Schirm
