OPTIONALE TISCHMONTAGE DES QX-STÄNDERS
Der Sockel des QX-Ständers verfügt über zwei Schlüssellochbohrungen für die
optionale Montage auf einer Holzfläche mit den 2 mitgelieferten Schrauben und
der Bohrschablone.
1. Setzen Sie den QX-Ständer auf die Bohrschablone und bringen Sie diese an die
gewünschte Position auf der Holzfläche. Drehen Sie den Ständer, bis dieser an
der durchgehenden Kerbe (nicht der gepunkteten Kerbe) auf der Schablone
ausgerichtet ist.
2. Drehen Sie den Ständer und die Schablone, bis das Socket Mobile-Logo in die
Richtung zeigt, in die der Scanner zeigen soll.
3. Befestigen Sie die Schablone auf der Holzfläche und entfernen Sie den Stän-
der.
4. Bohren Sie zwei Löcher von 3/32" (24 mm) durch die Bohrmarkierungen der
Schablone.
5. Ziehen Sie die beiden Schrauben fest, bis ca. 60 mm des Schraubenkopfs
hervorstehen.
6. Setzen Sie den Ständer auf die Schablone und richten Sie ihn an der gepunk-
teten Kerbe aus.
7. Sie können jetzt die Schablone entfernen (abreißen).
8. Drehen Sie den Ständer im Uhrzeigersinn, bis die Schrauben in den Schlüs-
sellochbohrungen einrasten.
12

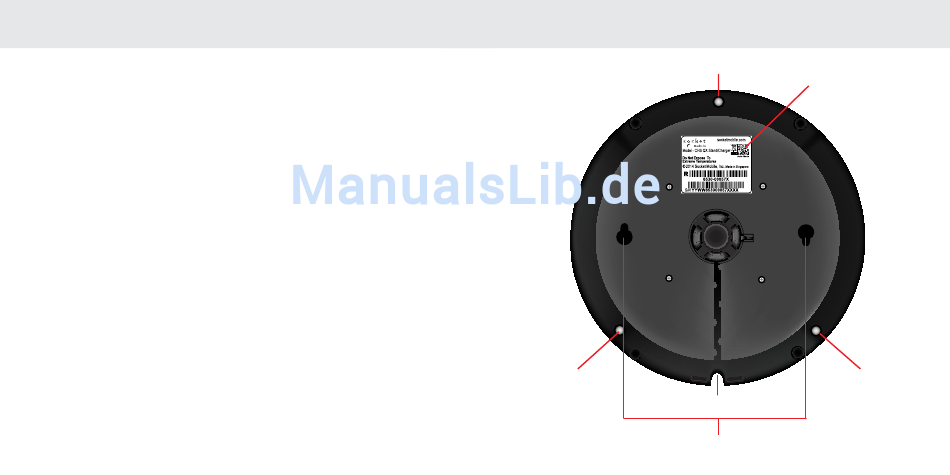

OPTIONALE TISCHMONTAGE DES QX-STÄNDERS (FORTSETZUNG)
Magnet
Magnet
Schlüssellochbohrungen
Keyholes
Befehls-Barcode
„Autom. Modus"
Magnet
