Inhaltszusammenfassung für CM3-Computer Wireless-N

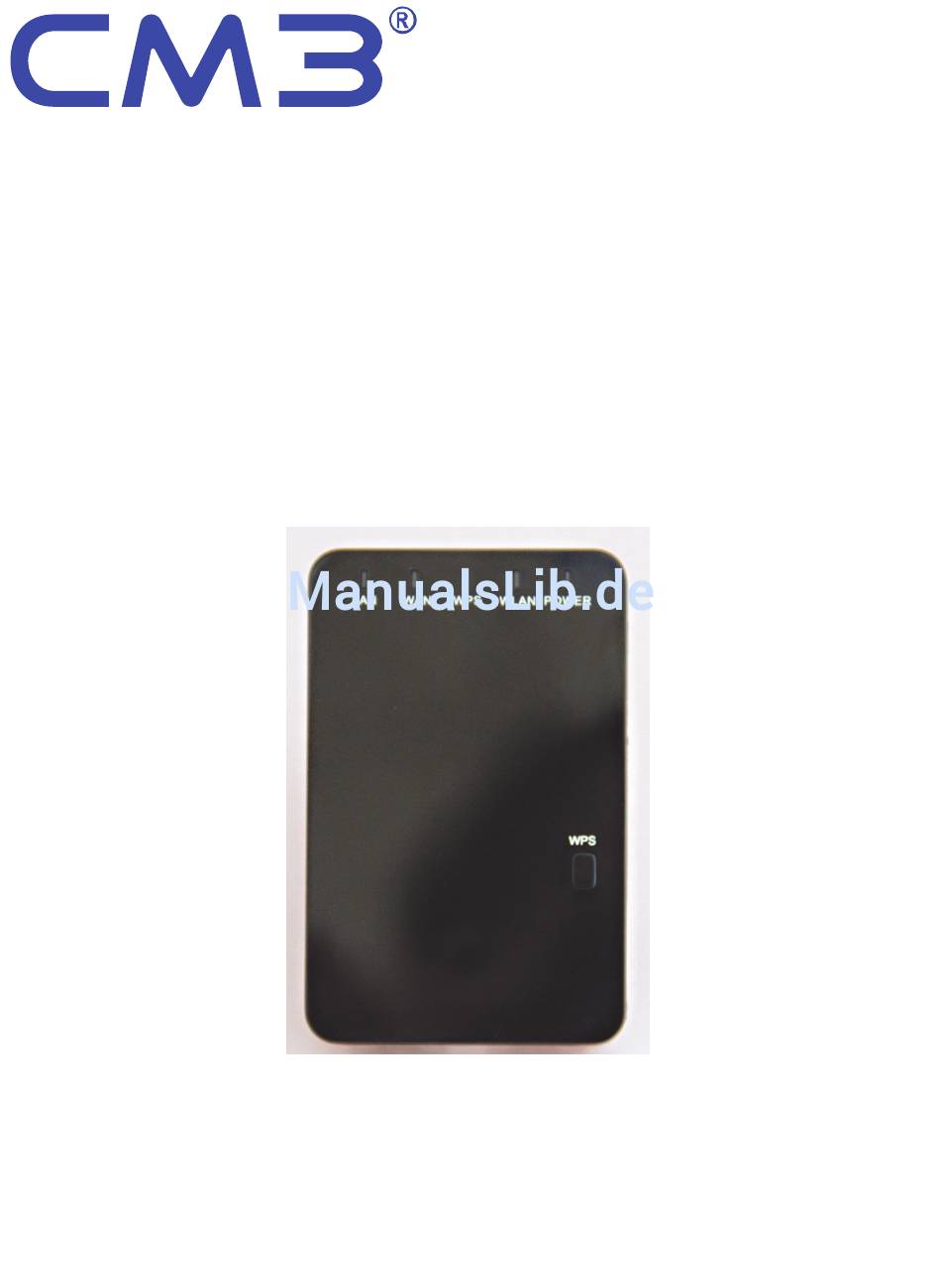

- Seite 1 CM3-Computer oHG Schinderstr. 7 84030 Ergolding Bedienungsanleitung Wireless-N Mini-Router...
-
Seite 2: Bestimmungsgemäße Verwendung
- RJ45-Netzwerkkabel - Bedienungsanleitung Bitte prüfen Sie den Verpackungsinhalt. Sollte etwas fehlen oder durch den Transport beschädigt sein, dürfen Sie das Gerät NICHT in Betrieb nehmen! Wenden Sie sich in diesem Fall mit dem Kaufbeleg an Ihren Fachhändler. Wireless-N Mini-Router... - Seite 3 Bedienelemente LAN-LED WAN-LED WPS-LED WLAN-LED Power-LED WPS-Taste Reset-Taste WAN/LAN-Port LAN-Port Wireless-N Mini-Router...
-
Seite 4: Konfiguration Über Wlan
® 2. Suchen Sie in Windows nach Drahtlosnetzwerken, wählen Sie das Netzwerk Wireless-N aus und klicken Sie auf die Schaltfläche Verbindung herstellen. Klicken Sie im nächsten Fenster auf Verbindung mit dem Netzwerk herstellen, ohne es einzurichten. 3. Öffnen Sie Ihren Internet-Browser, geben Sie in die Adresszeile 192.168.10.253 ein und bestätigen Sie Ihre Eingabe durch Drücken der Enter-Taste. - Seite 5 4. Geben Sie als Benutzername und Passwort admin ein und klicken Sie auf die Schaltfläche OK. 5. Es öffnet sich die Startseite des Web-Interface. Wireless-N Mini-Router...
-
Seite 6: Konfiguration Über Netzwerkkabel
2. Verbinden Sie den Mini-Router mit dem mitgelieferten RJ45-Netzwerkkabel mit Ihrem Computer. 3. Öffnen Sie die Eigenschaften der Netzwerkverbindung. Start Systemsteuerung Netzwerkstatus und -aufgaben anzeigen Adaptereinstellungen ändern Eigenschaften der Netzwerkverbindung Internetprotokoll Version 4 (TCP/IPv4) Eigenschaften. Wireless-N Mini-Router... - Seite 7 Mini-Routers wieder auf IP-Adresse automatisch beziehen um. 6. Öffnen Sie Ihren Internet-Browser, geben Sie in die Adresszeile 192.168.10.253 ein und bestätigen Sie Ihre Eingabe durch Drücken der Enter-Taste. 7. Geben Sie als Benutzername und Passwort admin ein und klicken Sie auf die Schaltfläche OK. Wireless-N Mini-Router...
-
Seite 8: Access Point Mode Konfigurieren
1. Klicken Sie im Navigationsmenü auf Wizard. Wählen Sie Access Point mode aus und klicken Sie auf die Schaltfläche Next. 2. Nehmen Sie die gewünschten Einstellungen vor und klicken Sie auf die Schaltfläche Save&Reboot. Der Mini-Router wird neu gestartet Wireless-N Mini-Router... -
Seite 9: Wireless Router Mode Konfigurieren
2. Nehmen Sie die gewünschten Einstellungen vor und klicken Sie auf die Schaltfläche Save&Reboot. Der Mini-Router wird neu gestartet. Repeater mode konfigurieren Beachten Sie die Hinweise und Grafiken im Web-Interface. 1. Klicken Sie im Navigationsmenü auf Wizard. Wählen Sie Repeater mode aus und klicken Sie auf die Schaltfläche Next. Wireless-N Mini-Router... -
Seite 10: Bridge Mode Konfigurieren
3. Geben Sie den Netzwerkschlüssel ein und klicken Sie auf die Schaltfläche Save&Reboot. Der Mini-Router wird neu gestartet. Bridge Mode konfigurieren Beachten Sie die Hinweise und Grafiken im Web-Interface. 1. Klicken Sie im Navigationsmenü auf Wizard. Wählen Sie Bridge Mode aus und klicken Sie auf die Schaltfläche Next. Wireless-N Mini-Router... -
Seite 11: Client Mode Konfigurieren
Netzwerkschlüssel ein und klicken Sie auf die Schaltfläche Save&Reboot. Der Mini-Router wird neu gestartet. Client Mode konfigurieren Beachten Sie die Hinweise und Grafiken im Web-Interface. 1. Klicken Sie im Navigationsmenü auf Wizard. Wählen Sie Client Mode aus und klicken Sie auf die Schaltfläche Next. Wireless-N Mini-Router... -
Seite 12: Lan-Konfiguration
2. Wählen Sie aus der Liste ein Netzwerk aus und klicken Sie auf die Schaltfläche Select. 3. Geben Sie den Netzwerkschlüssel ein und klicken Sie auf die Schaltfläche Save&Reboot. Der Mini-Router wird neu gestartet. LAN-Konfiguration Klicken Sie im Navigationsmenü auf Network LAN Settings, um die LAN-Einstel lungen zu öffnen. Wireless-N Mini-Router... -
Seite 13: Wan-Konfiguration
Klicken Sie im Navigationsmenü auf Wireless Basic Settings, um die WLAN- Grundeinstellungen zu öffnen. WLAN-Schnittstelle deaktivieren/aktivieren WLAN-Frequenzband auswählen WLAN-Modus auswählen Netzwerktyp auswählen (Infrastructure oder Ad-hoc) SSID des Access Points eingeben/ändern Bandbreite auswählen Oberes oder unteres Seitenband auswählen Kanalnummer auswählen Wireless-N Mini-Router... -
Seite 14: Wlan-Sicherheit
MAC-Adresse klonen aktivieren/deaktivieren Repeater-Funktion aktivieren/deaktivieren SSID des zu erweiternden Netzwerks eingeben/ändern WLAN-Sicherheit Klicken Sie im Navigationsmenü auf Wireless Wireless Security, um die Si cherheitseinstellungen zu öffnen. SSID auswählen Verschlüsselungsart auswählen Gewünschten Netzwerkschlüssel eingeben (bei Verschlüsselungsart Disable nicht verfügbar) Wireless-N Mini-Router... -
Seite 15: Wps Konfigurieren
1. Klicken Sie im Navigationsmenü auf Wireless WPS. Nehmen Sie die gewünschten Einstellungen vor und klicken Sie auf auf die Schaltfläche Apply Settings. Backup & Reset Klicken Sie im Navigationsmenü auf Management Backup&Reset. Aktuelle Einstellungen in Datei speichern Einstellungen aus Datei laden Werkseinstellungen wiederherstellen Wireless-N Mini-Router... -
Seite 16: Passwort Ändern
2 x RJ45-Netzwerkanschluss WLAN-Standards: 802.11 b, 802.11 g, 802.11 n Frequenz: 2,4 GHz Verschlüsselung: WPA, WPA2, WEP (64/128 bit) Stromversorgung: 100-240 V, 50-60 Hz Zulässige Umgebungstemperatur: 0 °C bis 40 °C Zulässige relative Luftfeuchtigkeit: 10 % bis 90 % Wireless-N Mini-Router... -
Seite 17: Problembehandlung
Überprüfen Sie, ob das Drahtlosnetzwerk des vorhandenen Routers richtig eingerichtet ist und einwandfrei funktioniert. Stellen Sie sicher, dass sich der Mini-Router im Empfangs-/Sendebereich des vorhandenen Routers befindet. Beachten Sie, dass die Signalqualität von Drahtlosnetzwerken durch Hindernisse und andere Elektrogeräte negativ beein trächtigt werden kann. Wireless-N Mini-Router... - Seite 18 Stellen Sie sicher, dass Sie die Reset-Taste für 10 Sekunden gedrückt gehalten haben. Benutzen Sie zum Betätigen einen dünnen Gegenstand. Bei ordnungsgemäßer Betätigung ertönt ein leises Klicken. Verwenden Sie, wenn möglich, die Reset-Funktion im Web-Interface des Mini-Routers (siehe Backup auf Seite 12). Wireless-N Mini-Router...
-
Seite 19: Gewährleistung
Lieferung einer mangelfreien Sache. Bei Vorliegen der gesetzlichen Voraus setzungen hat der Kunde zudem die gesetzlichen Rechte auf Minderung oder Rück tritt sowie auf Schadensersatz. Eine von einem Hersteller unserer Ware gegebenen falls zugesagte Herstellergarantie besteht daneben unverändert fort. Wireless-N Mini-Router...
