Gude expert net control 2102 S0+ Anleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Gude expert net control 2102 S0+

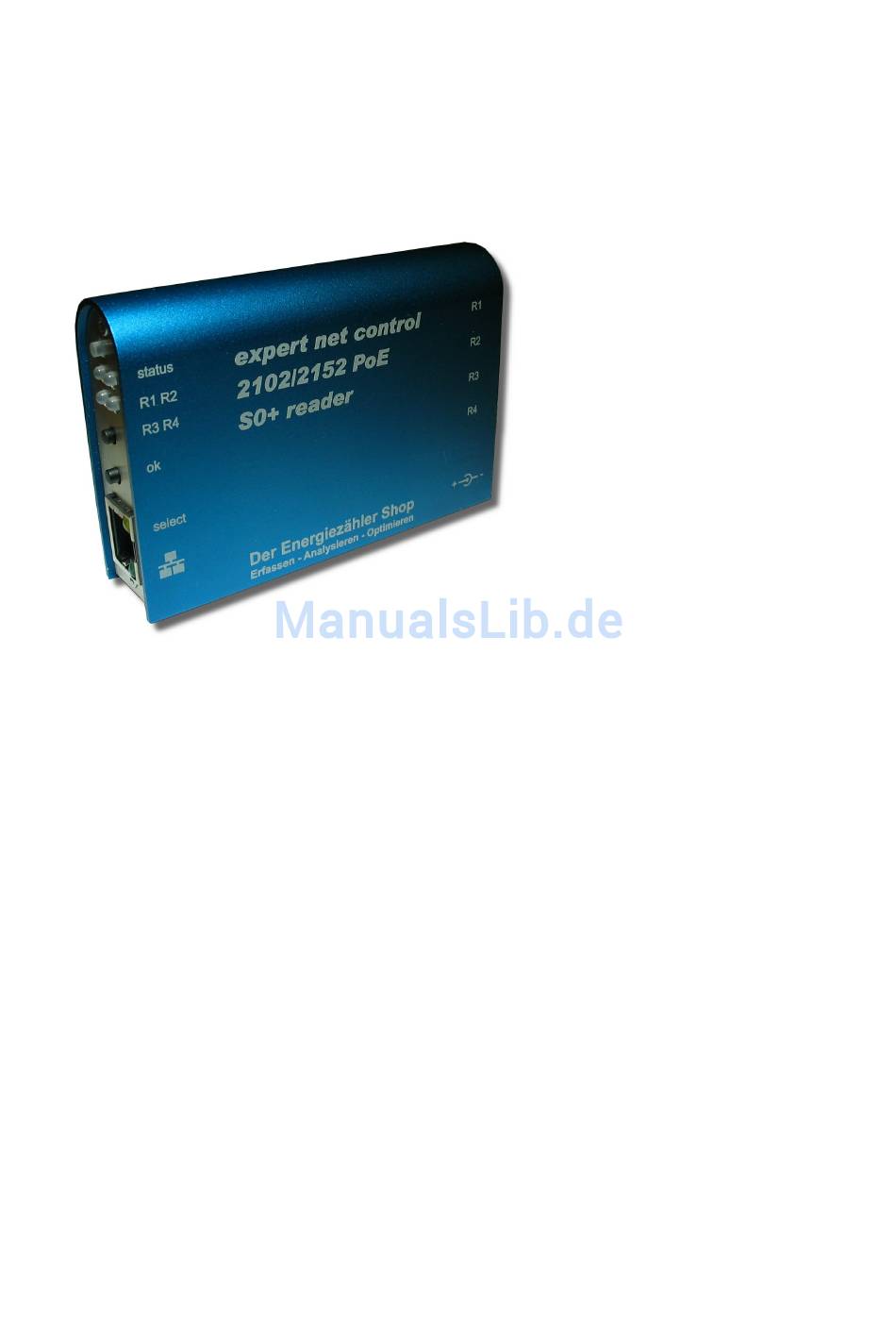

- Seite 1 2102/2152 S0+ reader © 2012 Gude Analog- und Digitalsysteme GmbH...
- Seite 2 2102/2152 S0+ reader © 2012 Gude Analog- und Digitalsysteme GmbH 27.06.2012...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Kapitel 1 Sicherheitserklärung Kapitel 2 Beschreibung Kapitel 3 Hardware Lieferumfang Anschlüsse Anschluss und Inbetriebnahme Status LED Kapitel 4 Konfiguration DHCP Netzwerkkonfiguration per Software 4.2.1 Ansicht der Netzwerkeinstellungen 4.2.2 Ändern der Netzwerkeinstellungen Konfiguration per Webinterface Configuration - IP Address 4.3.1 4.3.2 Configuration - IP ACL... - Seite 4 2102/2152 S0+ reader Kapitel 8 Kontakt Kapitel 9 Konformitätserklärungen © 2012 Gude Analog- und Digitalsysteme GmbH...
-
Seite 5: Kapitel 1 Sicherheitserklärung
Kapitel 1 Sicherheitserklärung... - Seite 6 expert net control 2102/2152 S0+ reader Sicherheitserklärung Das Gerät darf nur von qualifiziertem Personal installiert und verwendet werden. Der Hersteller übernimmt keine Haftung für durch die unsachgemäße Verwendung des Geräts entstandene Schäden oder Verletzungen. Eine Reparatur des Geräts durch den Kunden ist nicht möglich. Reparaturen dürfen nur durch den Hersteller durchgeführt werden.
-
Seite 7: Kapitel 2 Beschreibung
Kapitel 2 Beschreibung... - Seite 8 expert net control 2102/2152 S0+ reader Beschreibung Der enc 2102/2152 ist ein Gerät welches die Daten der Saia-Burgess Energiezähler ALD 1D5F30KA3A00 ausliest, und über IT-Netzwerke zur Verfügung stellt. Mit jedem enc2102/2152 erwerben Sie das Recht, bis zu vier passende Saia Zähler bei uns oder dem energiezählershop.de zu erwerben.
-
Seite 9: Kapitel 3 Hardware
Kapitel 3 Hardware... -
Seite 10: Lieferumfang
expert net control 2102/2152 S0+ reader Hardware Lieferumfang Im Lieferumfang enthalten sind: expert net control 2102/2152 CD-ROM inkl. Software und Anleitung Kurzanleitung Integriertes P-o-E Netzteil (bei expert net control 2152) x Industrieklemme 2-fach Ein externes Netzteil ist nicht im Lieferumfang enthalten, dieses können Sie jedoch über uns beziehen, oder ein handelsübliches Netzteil verwenden. -
Seite 11: Anschlüsse
Hardware Anschlüsse 1) Status LED 2) LED S0+ Ports 3) Taster "select" 4) Taster "ok" 5) Netzwerkanschluss (RJ45) 6) Anschluss für Netzeil (12V, 400mA) 7) Anschlüsse für S0+ Stromzähler Anschluss und Inbetriebnahme 1.) Verbinden Sie das Steckernetzteil mit der Stromversorgungsbuchse am expert net control 2102/2152 (6) und einer Steckdose. -
Seite 13: Kapitel 4 Konfiguration
Kapitel 4 Konfiguration... -
Seite 14: Dhcp
Zur Ansicht und Veränderung der Netzwerkeinstellungen können Sie das Programm GBL_Conf.exe nutzen. Das Programm ist kostenlos auf unserer Webseite www.gude.info erhältlich und befindet sich auch auf der beiliegenden CD-ROM. Sie können mit dem Programm GBL_Conf.exe auch Firmware-Updates einspielen und expert net control 2102/2152 auf die Werkseinstellungen zurücksetzen. -
Seite 15: Konfiguration Per Webinterface
Konfiguration Konfiguration per Webinterface Rufen Sie das Webinterface des expert net control 2102/2152 wie folgt auf: http://"IP-Adresse des expert net control 2102/2152"/ und loggen Sie sich ein. In der linken oberen Bildschirmecke haben Sie nach dem Einloggen die Möglichkeit in das Konfigurationsmenü zu gelangen. -
Seite 16: Configuration - Ip Acl
expert net control 2102/2152 S0+ reader 4.3.2 Configuration - IP ACL 4.3.2.1 Reply ICMP-Ping requests Wenn Sie diese Funktion aktivieren, antwortet expert net control 2102/2152 auf ICMP Pings aus dem Netzwerk. 4.3.2.2 Enable IP Filter Aktivieren oder deaktivieren Sie hier den IP-Filter. Der IP-Filter stellt eine Zugriffskontrolle für expert net control 2102/2152 dar. -
Seite 17: Ip Access Control List
Konfiguration 4.3.2.3 IP Access Control List Die IP Access Control List (IP ACL) stellt einen IP-Filter für den expert net control 2102/2152 dar. Ist der Filter aktiv, können nur die Hosts und Subnetze, deren IP-Adressen in der Liste eingetragen sind, Kontakt mit dem expert net control 2102/2152 aufnehmen, Einstellungen ändern und die Power Ports schalten. -
Seite 18: Configuration - Snmp
expert net control 2102/2152 S0+ reader deaktivieren Sie dann die Passwortabfrage mit der Software GBL_Conf.exe. Alle Änderungen werden erst nach Neustart der Firmware wirksam. 4.3.3.4 Check Password on start page Wenn diese Funktion aktivert ist, wird das Passwort vor der Anzeige der Loginseite abgefragt. Dadurch wird verhindert, daß Unbefugte den Schaltstatus und die Labels der Power Ports einsehen können. - Seite 19 Nutzen Sie die SNMP-Einstellungen nur, wenn Ihr Netzwerk dafür ausgelegt ist. Weitere Informationen zu den SNMP-Einstellungen des expert net control 2102/2152 erhalten Sie durch unseren Support oder finden Sie im Internet unter www.gude.info/wiki. Mehr Informationen zum Betrieb des expert net control 2102/2152 mit SNMP finden Sie im Kapitel SNMP 4.3.4.8...
-
Seite 20: Configuration - Syslog
expert net control 2102/2152 S0+ reader 4.3.5 Configuration - Syslog 4.3.5.1 Enable Syslog Hier können Sie einstellen, ob die Syslog-Informationen über das Netzwerk weitergegeben werden sollen. 4.3.5.2 Syslog Server IP Wenn Sie den Punkt Enable Syslog aktiviert haben, tragen Sie hier die IP-Adresse des Servers ein, an den die Syslog- Informationen des expert net control 2102/2152 übertragen werden sollen. -
Seite 21: Configuration - E-Mail
Konfiguration 4.3.6 Configuration - E-Mail 4.3.6.1 Enable E-Mail Hier können Sie einstellen ob expert net control 2102/2152 E-Mails versenden soll. 4.3.6.2 E-Mail server Tragen Sie hier den E-Mailserver ein, z.B.: mail@gmx.net 4.3.6.3 Sender address Tragen Sie hier ein unter welcher E-Mailadresse expert net control 2102/2152 die E-mails versenden soll. 4.3.6.4 Recipient address Tragen Sie hier die E-Mailadresse des Empfängers ein. - Seite 22 expert net control 2102/2152 S0+ reader...
-
Seite 23: Kapitel 5 Bedienung
Kapitel 5 Bedienung... -
Seite 24: Bedienung Am Gerät
expert net control 2102/2152 S0+ reader Bedienung Bedienung am Gerät Für jeden S0+ Port verfügt expert net control 2102/2152 über eine LED. Diese LED zeigt die verschiedenen Zustände am Gerät an LED aus - Stromzähler nicht angeschlossen/ Stromzähler hat noch keine Daten gesendet LED grün - Stromzähler ist angeschlossen und hat Daten gesendet LED rot - Stromzähler wurde vom Gerät getrennt Bedienung über das Webinterface... - Seite 25 Bedienung Technische Daten der Sensoren Genauigkeitsklasse B gemäss EN50470-3 Klasse 1 gemäss IEC62053-21 Betriebsspannung: 230 VAC, 50 Hz Toleranz -20%/+15% Referenz-/Messstrom = 5A, I = 32A Start-/Minimalstrom =20mA, I =0,25A Leistungsaufnahme Aktiv 0,4W pro Phase Zählbereich 00'000.00 ... 99'999.99 100'000.00 ... 999'999.99 Anzeige LCD hinterbeleuchtet, 5mm hohe Ziffern Impulse je kWh...
-
Seite 27: Kapitel 6 Geräteeigenschaften
Kapitel 6 Geräteeigenschaften... -
Seite 28: Bootloader-Modus
expert net control 2102/2152 S0+ reader Geräteeigenschaften Bootloader-Modus Um den Bootloader-Modus des expert net control 2102/2152 zu aktivieren halten Sie die beiden Taster „select“ und „ok“ gleichzeitig für drei Sekunden gedrückt. Ob sich das Gerät im Bootloader-Modus befindet, erkennen Sie im GBL_Conf.exe-Programmfenster an dem Zusatz „BOOT- LDR“... -
Seite 29: Technische Daten
Geräteeigenschaften Technische Daten Anschlüsse: 1 x Ethernetanschluss (RJ45) 4 x Anschluss für Energiezähler S0+ Zähler von Saia Typ ALD1D5F30KA3A00 (Industrieklemme 2-fach) 1 x Anschluss für Steckernetzeil Netzwerkanbindung: 10/100 MBit/s 10baseT Ethernet Protokolle: TCP/IP, HTTP, SNMP v1 und v2c, SNMP traps, Syslog, E-Mail Spannungsversorgung: Steckernetzteil (12V, 0,5A) oder Power over Ethernet (expert net control 2152) -
Seite 31: Kapitel 7 Support
Kapitel 7 Support... - Seite 32 2102/2152 S0+ reader Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team. Weiterhin stellen...
-
Seite 33: Kapitel 8 Kontakt
Kapitel 8 Kontakt... - Seite 34 2102/2152 S0+ reader Kontakt Gude Analog- und Digitalsysteme GmbH Eintrachtstraße 113 50668 Köln Telefon: 0221-912 90 97 Fax: 0221-912 90 98 E-Mail: mail@gude.info Internet: www.gude.info Geschäftsführer: Dr.-Ing. Michael Gude Registergericht: Köln Registernummer: HRB-Nr. 17 7 84 WEEE-Nummer: DE 58173350...
- Seite 35 Kontakt...
-
Seite 37: Kapitel 9 Konformitätserklärungen
Kapitel 9 Konformitätserklärungen... -
Seite 38: Konformitätserklärung / Declaration Of Conformity
Grenzwerte - Grenzwerte für Oberschwingungsströme EN 61000-3-2:2006 Electromagnetic compatibility Part 3-2 : Limits – Limits for harmonic current emissions EN 60950-1:2006 Sicherheit von Einrichtungen der Informationstechnik EN 60950-1:2006 Safety for Industrial Control Equipment Köln, 04.08.2011 Dr. Michael Gude, Geschäftsführer / CEO... - Seite 39 Konformitätserklärungen...
