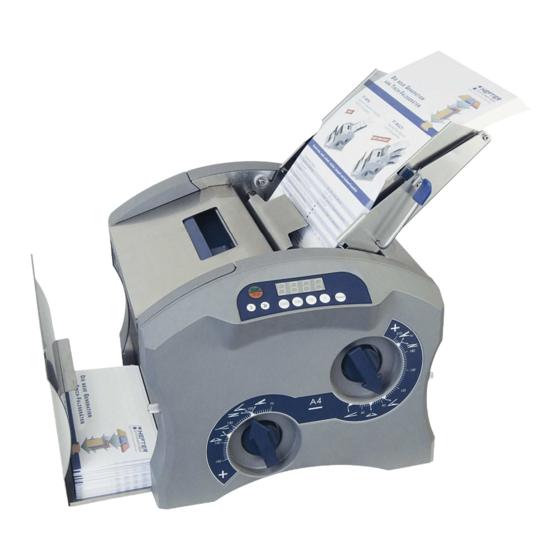

Inhaltszusammenfassung für Hefter MINI PLUS
- Seite 1 INHALTSVERZEICHNIS Tisch- Falzmaschine TF M-Serie MINI plus MULTI plus BEDIENUNGSANLEITUNG V. 1.5.1 Stand: 06.12.07...
-
Seite 2: Inhaltsverzeichnis
2.2. Aufstellung und Inbetriebnahme............5 2.3. Einstellung des Auffangkorbs............7 2.4. Papier einlegen ................7 2.4.1 - Beim TF MINI plus (eine Papierkassette) ....... ..7 2.4.2 - Beim TF MULTI plus (drei Papierkassetten)......7 2.5. Tagespost ..................8 3. MIT DEM GERÄT ARBEITEN 3.1. -
Seite 3: Einleitung
1. EINLEITUNG 1.1. Allgemeines Der Falzer TF M-Serie ist eine Falzmaschine die für den Bürobereich konstruiert ist. Der Falzer TF M-Serie kann Formate mit unterschiedlichen Breiten, sowie verschiedene Falzarten verarbeiten. Die verschiedenen Falzarten werden an den Falztaschen eingestellt. 1.2. Verwendung Der Falzer TF M-Serie ist eine Falzmaschine, die nur zum Falzen von Papier bestimmt ist. -
Seite 4: Sicherheitshinweise
1. EINLEITUNG 1.3. Sicherheitshinweise Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen. Die Betriebsanleitung ständig am Einsatzort der Maschinen griffbereit aufbewahren. Für Personen- und Sachschäden, die durch unsachgemäße Handhabung der Maschine entstehen, übernimmt der Hersteller keine Haftung. Verwenden Sie nur das mitgelieferte oder ein vom Hersteller freigegebenes Netzkabel. -
Seite 5: Vorbereitung Für Den Gebrauch
Positionszeiger A für die erste Falztasche (= Schnelleinstellung inkl. Drücker) Feineinstellung A 10. Positionszeiger B für die zweite Falztasche (= Schnelleinstellung inkl. Drücker) Feineinstellung B Anzeige- u. Bedienfeld für TF MINI plus 11. Display Anzeige für gezählte Blätter Vorwahlzähler-Anzeige (Countdown) Anzeige für Gerätestatus... -
Seite 6: Aufstellung Und Inbetriebnahme
2. VORBEREITUNG FÜR DEN GEBRAUCH Anzeige- und Bedienfeld für TF MULTI plus 16. Display Anzeige für gezählte Blätter Vorwahlzähler-Anzeige (Countdown) Anzeige für Gerätestatus Anzeige für Geschwindigkeit 17. Start / Stop Taste 18. Geschwindigkeitstasten > = Verkleinern >> = Vergrößern 19. Einstelltasten für Vorwahlzähler 1000er Vorwahl 100er Vorwahl 10er Vorwahl... - Seite 7 Achtung: Klemmen Sie sich beim Klappen (Drehen) des Papierauflagetisches (=Papierkassette) nicht die Finger ein! Abb. 01 Abb. 02 Abb. 03 TF MINI plus TF MINI plus (Rasterposition 1 TF MINI plus (Rasterposition 2 Einhängebolzen = Tagespostbetrieb) = Normalbetrieb) Abb. 04 Abb.
-
Seite 8: Einstellung Des Auffangkorbs
Sie das Schubfach entsprechend verschieben, es darf kein Stau entstehen (Am Schubfach sind Kerben zur Orientierung der Ablagebreite)! 2.4. Papier einlegen 2.4.1 Papiereinlegen beim TF MINI plus (= eine Papierkassette, siehe Abb. 06) Stellen Sie die beiden Papierführungen, durch Drücken der kleinen Klemmhebel,... -
Seite 9: Tagespost
Falzen einzelner Blätter (Tagespost = halbautomatische Verarbeitung) a. Leeren Sie die Papierauflage(n) (=Papierkassette(n)). b. Klappen Sie die Papierkassette (nur beim TF MINI plus) nach vorne in die erste Rasterposition (siehe Pkt.2.2). c. Mit Hilfe der beiden Papierführungen stecken Sie die Blätter (max. 5 Blatt auf einmal) mittig in den Tagesposteinzug (= extra Papiereinzug) bis zum Anschlag (=Walzen) ein und üben ein leichten Druck aus, damit... -
Seite 10: Mit Dem Gerät Arbeiten
3. MIT DEM GERÄT ARBEITEN 3.1. Einschalten Bevor Sie die Maschine einschalten, beachten Sie: Lange Haare, Kleidungsstücke wie z.B. Krawatten und Schmückstücken können von den rotierenden Rollen erfasst werden. Schalten Sie jetzt den Hauptschalter in Stellung I (=Ein) (siehe Pkt. 2.1) 3.2. -
Seite 11: Falzarten Einstellen
3. MIT DEM GERÄT ARBEITEN 3.3. Falzart einstellen Der TF M-Serie hat zwei Falztaschen! Um die Falztascheneinstellung schnell zu verändern, drücken Sie als erstes den jeweiligen Positionszeiger A oder B nach unten, bzw. nach innen (Schnelleinstellung, siehe auch Punkt 2.1.). Jetzt können Sie den Positionszeiger, je nach gewünschter Falzart (gemäß... -
Seite 12: Falzposition Korrigieren
3. MIT DEM GERÄT ARBEITEN 3.5. Falzposition korrigieren (Feineinstellung) Sollte die Falzposition nicht an der gewünschten Stelle sein, kann diese sehr einfach mit der Feineinstellung korrigiert werden (Skala + / -) 1. Papier einlegen 2. Falzart auswählen Wickelfalz (DIN A4 Papier) Um beim Wickelfalz das gewünschte Ergebnis zu erzielen, müssen zwei Falzpositionen richtig eingestellt werden. - Seite 13 3. MIT DEM GERÄT ARBEITEN Einfach-Falz (Halb-Falz) (DIN A4 Papier) Um beim Einfach-Falz das gewünschte Ergebnis zu erzielen, muss die erste Falztasche ganz geschlossen werden, d, h. der Positionszeiger A muss bis auf Anschlag in Uhrzeigerrichtung gedreht werden. Der Positionszeiger B bestimmt die Länge B. = Pos.Zeiger oder Feineinstellung B in Richtung ...
-
Seite 14: Papiereinzug Korrigieren (= Falzparallelität Einstellen)
3. MIT DEM GERÄT ARBEITEN 3.6. Papiereinzug korrigieren Um den Papiereinzug in der Diagonale zu korrigieren (Falz gerade stellen), müssen die seitlichen Papierführungen mittels Einstellrad für Papiereinzugswinkel, das ist unter der Papierkassette (auf der rechten Seite), verändert werden. Einstellrad für Papiereinzugswinkel 3.7. -
Seite 15: Zusätzliche Einstellmöglichkeiten Und Anzeigen
3. MIT DEM GERÄT ARBEITEN 3.8. Zusätzliche Einstellmöglichkeiten und Anzeigen 3.8.1 Einstellung der Abzugszeit im TF MINI plus & TF MULTI plus für die Tagespost. Das Gerät startet im Tagespostmodus automatisch nach einer einstellbaren Zeit (Werkseinstellungen: TF MINI plus: 1,0 Sek., TF MULTI plus: 2,0 Sek.), d.h. z.B. 1,0 Sekunden (beim TF MINI plus) nach Einlegen der Blätter in den Tagespostschacht! -
Seite 16: Nachschlageteil
4. NACHSCHLAGETEIL 4.1. Fehlerbeseitigung Fehlerbeschreibung Mögliche Ursache Behebung Gerät startet nicht Kein Strom Überprüfen Sie die Stromverbindung, Display leuchtet nicht Steckdose und Kabel Gerätesicherung Überprüfen Sie die Sicherung (siehe durchgebrannt Seite 14, Sicherung: Typ 1,5 A Träge) Papierstau im Gerät Falztaschen sind Beseitigen Sie evtl. -
Seite 17: Papierkassette, Einzugswalze & Separierungspad Entnehmen
4. NACHSCHLAGETEIL Bevor Sie die Sicherung wechseln oder die Klappe für Papierstaubeseitigung öffnen, achten Sie bitte darauf: Gerät ausschalten und Netzstecker ziehen! Jetzt öffnen Sie mit Hilfe des Klappenöffnungshebels (in der Mulde) die Klappe. Die Walzen sind nun frei und das Papier kann mühelos entnommen werden. Bitte keine Gewalt anwenden! Papierstau beseitigen: Sicherung wechseln:... -
Seite 18: Technische Daten
80mm - 448mm (3,15“–17,64“) TF MULTI plus 150mm - 448mm (5,90“–17,64“) Papiergewicht: 50 – 150 g/m Die Gesamtgrammatur sollte beim TF MINI plus (Tagespost) oder TF MULTI plus nicht mehr als 300 g/m betragen! Z.B. 80 g in Station 1 Z.B. -
Seite 19: Pflege Und Reinigung
4. NACHSCHLAGETEIL 4.4. Pflege und Reinigung Regelmäßige und richtige Pflege trägt dazu bei, dass die Maschine über einen langen Zeitraum einsatzfähig ist und die Qualität erhalten bleibt. Deshalb ist es wichtig, regelmäßig die Maschine zu reinigen – speziell den auftretenden Papierstaub zu entfernen und die Falzwalzen zu reinigen. ⇒... -
Seite 20: Eg-Konformitätserklärung
4. NACHSCHLAGETEIL 4.6. EG-Konformitätserklärung Erzeugnis: Tisch-Falzmaschine Typ: TF MINI plus TF MULTI plus Die Bauart dieses Geräts ent- 98/37/EWG spricht folgenden einschlägigen 73/23/EWG Bestimmungen: 89/336/EWG Angewandte harmonisierte EN 292-1 Normen: EN 292-2 EN 294 EN 349 EN 954-1 EN 1010... - Seite 21 4. NACHSCHLAGETEIL Francotyp-Postalia Vertrieb und Service GmbH Postfach 16542 Birkenwerder Technische Hotline Telefon 01805 / 34 42 16* Telefax 03303 / 525 193 E-Mail support@francotyp.com Beratung und Vertrieb Telefon 01805 / 34 42 15* Telefax 01805 / 34 42 14* E-Mail info@francotyp.com Internet...
