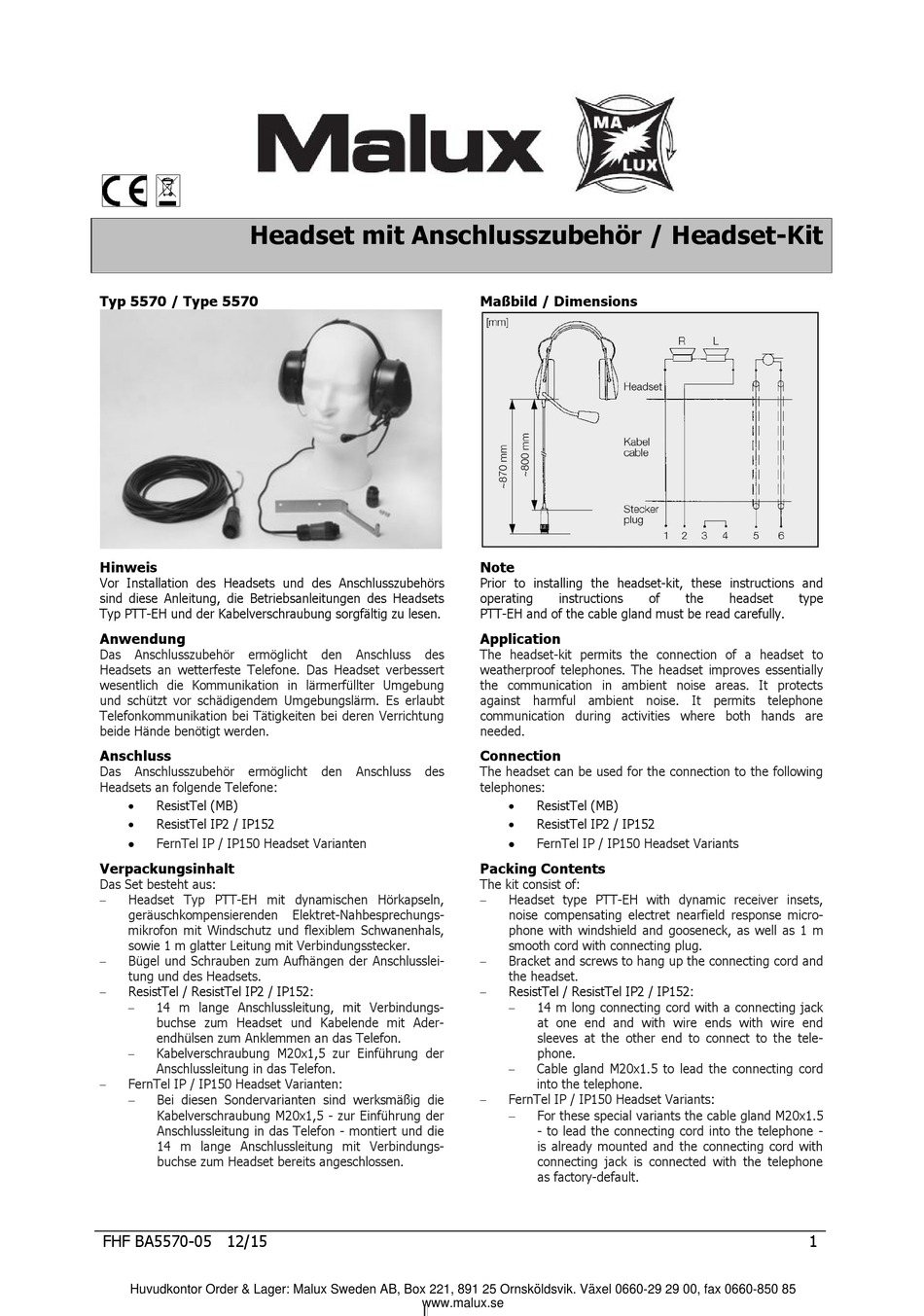

MALUX 5570 Betriebsanleitung

Headset mit Anschlusszubehör / Headset-Kit
Typ 5570 / Type 5570
Hinweis
Vor Installation des Headsets und des Anschlusszubehörs
sind diese Anleitung, die Betriebsanleitungen des Headsets
Typ PTT-EH und der Kabelverschraubung sorgfältig zu lesen.
Anwendung
Das Anschlusszubehör ermöglicht
Headsets an wetterfeste Telefone. Das Headset verbessert
wesentlich die Kommunikation in lärmerfüllter Umgebung
und schützt vor schädigendem Umgebungslärm. Es erlaubt
Telefonkommunikation bei Tätigkeiten bei deren Verrichtung
beide Hände benötigt werden.
Anschluss
Das Anschlusszubehör ermöglicht
Headsets an folgende Telefone:
 ResistTel (MB)
 ResistTel IP2 / IP152

FernTel IP / IP150 Headset Varianten
Verpackungsinhalt
Das Set besteht aus:
 Headset Typ PTT-EH mit dynamischen Hörkapseln,
geräuschkompensierenden
mikrofon mit Windschutz und flexiblem Schwanenhals,
sowie 1 m glatter Leitung mit Verbindungsstecker.
 Bügel und Schrauben zum Aufhängen der Anschlusslei-
tung und des Headsets.
 ResistTel / ResistTel IP2 / IP152:
 14 m lange Anschlussleitung, mit Verbindungs-
buchse zum Headset und Kabelende mit Ader-
endhülsen zum Anklemmen an das Telefon.
 Kabelverschraubung M20x1,5 zur Einführung der
Anschlussleitung in das Telefon.
 FernTel IP / IP150 Headset Varianten:

Bei diesen Sondervarianten sind werksmäßig die
Kabelverschraubung M20x1,5 - zur Einführung der
Anschlussleitung in das Telefon - montiert und die
14 m lange Anschlussleitung mit Verbindungs-
buchse zum Headset bereits angeschlossen.
FHF BA5570-05 12/15
Huvudkontor Order & Lager: Malux Sweden AB, Box 221, 891 25 Örnsköldsvik. Växel 0660-29 29 00, fax 0660-850 85
den Anschluss des
den Anschluss des
Elektret-Nahbesprechungs-
www.malux.se
Maßbild / Dimensions
Note
Prior to installing the headset-kit, these instructions and
operating instructions of
PTT-EH and of the cable gland must be read carefully.
Application
The headset-kit permits the connection of a headset to
weatherproof telephones. The headset improves essentially
the communication in ambient noise areas. It protects
against harmful ambient noise. It permits telephone
communication during activities where both hands are
needed.
Connection
The headset can be used for the connection to the following
telephones:
 ResistTel (MB)
 ResistTel IP2 / IP152

FernTel IP / IP150 Headset Variants
Packing Contents
The kit consist of:
 Headset type PTT-EH with dynamic receiver insets,
noise compensating electret nearfield response micro-
phone with windshield and gooseneck, as well as 1 m
smooth cord with connecting plug.
 Bracket and screws to hang up the connecting cord and
the headset.
 ResistTel / ResistTel IP2 / IP152:
 14 m long connecting cord with a connecting jack
at one end and with wire ends with wire end
sleeves at the other end to connect to the tele-
phone.
 Cable gland M20x1.5 to lead the connecting cord
into the telephone.
 FernTel IP / IP150 Headset Variants:

For these special variants the cable gland M20x1.5
- to lead the connecting cord into the telephone -
is already mounted and the connecting cord with
connecting jack is connected with the telephone
as factory-default.
the headset type
1
