Sentera SMT-D Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Inhaltszusammenfassung für Sentera SMT-D
- Seite 1 SMT-D КONTROLLSCHALTER Montage- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
SMT-D КONTROLLSCHALTER Inhaltsverzeichnis SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN PRODUKTBESCHREIBUNG ARTIKELCODES BESTIMMUNGSGEMÄSSER EINSATZGEBIET TECHNISCHE DATEN NORMEN VERKABELUNG UND ANSCHLÜSSE MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN TRANSPORT UND LAGERHALTUNG GEWÄHRLEISTUNG UND EINSCHRÄNKUNGEN WARTUNG MIW-SMTD-AL-DE-000 - 12 / 01 / 17 2 - 6 www.sentera.eu... -
Seite 3: Sicherheitshinweise Und Vorsichtsmassnahmen
SMT-D КONTROLLSCHALTER SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN Lesen Sie alle Informationen, Datenblatt, Montageanleitung und Schaltplan vor der Arbeit mit dem Produkt. Für persönliche und Gerätesicherheit und für optimale Leistung des Produkts, stellen Sie sicher, dass Sie den Inhalt vor der Installation, Verwendung oder Wartung dieses Produktes vollständig verstehen. -
Seite 4: Produktbeschreibung

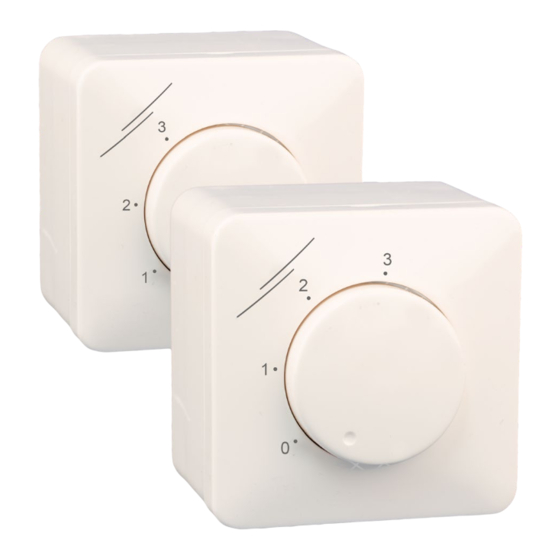

SMT-D КONTROLLSCHALTER PRODUKTBESCHREIBUNG Die SMT-D Steuerschalter verwendet 10 VDC-Versorgungsspannung und wandelt sie in unterschiedlichen Stufenspannungen um, Auf diese Weise wird eine minimale, mittlere und maximale Spannung erhalten. Zwei der Ausgangsspannungen können je nach den Umgebungsbedingungen angepasst werden (Schalterstellung 1 und 2) -
Seite 5: Montage Und Betriebsanleitung In Schritten
SMT-D КONTROLLSCHALTER MONTAGE UND BETRIEBSANLEITUNG IN SCHRITTEN Bevor Sie anfangen mit der Montage vom SMT-D Кontrollschalter, lesen Sie bitte sorgfältig die "Sicherheits- und Vorsichtsmaßnahmen". Bitte gehen Sie dann weiter mit den folgenden Schritten: Einbaumontage Entfernen Sie den Knopf durch durch ihn nach Rechts zu drehen. Er soll über den Anschlag gedreht werden und danach bitte ziehen. -
Seite 6: Transport Und Lagerhaltung
SMT-D КONTROLLSCHALTER Führen Sie die Verdrahtung gemäss Schaltplan (siehe Fig. 1 mit Hilfe der Informationen aus dem Abschnitt "Verkabelung und Anschlüsse". Montieren Sie das interne Gehäuse in das externe Gehäuse. Benutzen Sie die internen Trimmer Position 1 und Position 2 um die Spannungseinstellungen anzupassen.
