BEDIENUNGSANLEITUNG

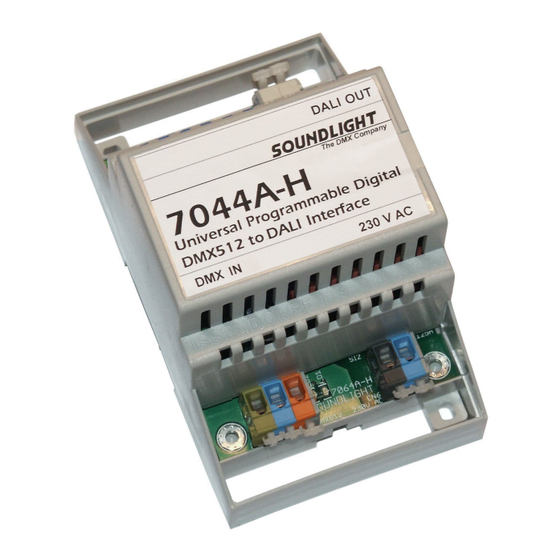

DMX512 to DALI Dekoder 7044A-H Mk2
(C) SOUNDLIGHT 1996-2011 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIESER ANLEITUNG DARF OHNE
SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGEBERS IN IRGENDEINER FORM REPRODUZIERT,
VERVIELFÄLTIGT ODER KOMMERZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER
ANLEITUNG FÜR VOLLSTÄNDIG UND ZUVERLÄSSIG. FÜR IRRTÜMER UND DRUCKFEHLER KÖNNEN WIR
JEDOCH KEINE GEWÄHR ÜBERNEHMEN. VOR INBETRIEBNAHME HAT DER ANWENDER DIE
ZWECKMÄSSIGKEIT DES GERÄTES FÜR SEINEN GEPLANTEN EINSATZ ZU PRÜFEN. SOUNDLIGHT SCHLIESST
INSBESONDERE JEDE HAFTUNG FÜR SCHÄDEN -SOWOHL AM GERÄT ALS AUCH FOLGESCHÄDEN- AUS,
DIE DURCH NICHTEIGNUNG, UNSACHGEMÄSSEN AUFBAU, FALSCHE INBETRIEBNAHME UND ANWENDUNG
SOWIE NICHTBEACHTUNG GELTENDER SICHERHEITSVORSCHRIFTEN ENTSTEHEN.
SOUNDLIGHT
Bennigser Str. 1 30974 Wennigsen-Steinkrug Tel.: 05045-91293-11
The DMX Company
1
Verwandte Anleitungen für SoundLight DMX512
Inhaltszusammenfassung für SoundLight DMX512
- Seite 1 BEDIENUNGSANLEITUNG DMX512 to DALI Dekoder 7044A-H Mk2 (C) SOUNDLIGHT 1996-2011 * ALLE RECHTE VORBEHALTEN * KEIN TEIL DIESER ANLEITUNG DARF OHNE SCHRIFTLICHE ZUSTIMMUNG DES HERAUSGEBERS IN IRGENDEINER FORM REPRODUZIERT, VERVIELFÄLTIGT ODER KOMMERZIELL GENUTZT WERDEN. * WIR HALTEN ALLE ANGABEN DIESER ANLEITUNG FÜR VOLLSTÄNDIG UND ZUVERLÄSSIG.
- Seite 2 Vielen Dank, daß Sie sich für ein SOUNDLIGHT Gerät entschieden haben. Der SOUNDLIGHT DMX512 - DALI Decoder 7044A-H ist ein intelligenter Decoder, der Signale von USITT DMX-512/1990 in das DALI Protoll konvertiert. Die Karte ist mit allen Standard-Lichtsteuer- anlagen verwendbar. Zu den besonderen Vorzügen zählen: - universelle Protokolldekodierung Erkennt USITT DMX512/1990, DIN DMX gemäss DIN 56930-2, ANSI E1-11 DMX512A...
- Seite 3 Die Adressierung der Busteilnehmer muß durch ein geeignetes Adressierwerkzeug erfolgen, die 7044A-H nimmt keine Adressierung angeschlossener Busteilnehmer vor. Setup Wir empfehlen zum einfachen Setup eines DALI Systems den SOUNDLIGHT USB-DALI Adapter. Klemmen Sie folgende Geräte an den DALI Bus an: - eine DALI PSU...
- Seite 4 - den USB DALI Adapter - die zu verwendenden Busteilnehmer (ohne den 7044A-H) Starten Sie das Programm "configTool" und klicken Sie zunächst den Button (2) "Geräte suchen". Klicken Sie in allen PopUp-Boxen jeweils auf "weiter" ohne irgendwelche Einstellungen zu verändern. Sie erhalten dann schließlich eine Liste mit den angeschlossenen DALI Devices, die durch das USB-DALI Interface erkannt.
- Seite 5 Bitte beachten Sie, daß der Wertebereich für DMX Geräte normalerweise 000-255 beträgt. Über die DALI Ausgabe wird dieser Wertebereich auf den Bereich 000-254 eingeschränkt. (Der Wert 255 ist im DALI System mit einer Sonderfunktion "MASK" belegt). Wenn Sie in der DALI Ausgabe den Wert $FF (dez.
-
Seite 6: Technische Daten
65 mm x 105 mm x 65 mm Speisung: 230V AC DALI OUT: optisch isoliert, potentialfrei, polungsunabhängig DALI Devices: 4-16 Adressen, Einzeladresse oder Gruppe DMX IN: gemäß USITT DMX512 / DIN56930-2 / ANSI E1-11 kompatibel DMX Kanäle: 4...16 Montage: DIN Normtragschiene BestellNr.: 7044A-H Störung Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb... - Seite 7 über den Hausmüll entsorgt werden. Ist das Ende der Lebensdauer dieses Gerätes erreicht, dann muß es einer Sammelstelle für elektrische/elektronische Geräte zugeführt werden. Elektrogeräte werden dort kostenlos angenommen. SOUNDLIGHT ist als Marke (WEEE DE58883929) im Recyclingsystem registriert. Die nächstgelegene Sammelstelle erfahren Sie bei Ihrem örtlichen bzw. kommunalen Entsorgungssystem.
