4 Öffnen des Multiterminal touch
Zur Verkabelung sowie zur Montage muss das timeCard Multiterminal touch
geöffnet werden. Drücken Sie hierfür mit dem beigefügten Öffnungswerkzeug
jeweils nacheinander in die angezeigten Öffnungsbohrungen (Abbildung 4).
Durch diesen Vorgang werden die inneren Haltelaschen geöffnet.
Das timeCard Multiterminal touch kann zusätzlich verriegelt werden.
Hierfür sind die hinteren Öffnungsbohrungen zu verwenden. Zum Verriegeln
des timeCard Multiterminal touch muss das Öffnungswerkzeug in beiden
Positionen nach rechts, zum Entriegeln jeweils nach links gedreht werden.
öffnen
entriegeln
öffnen
entriegeln

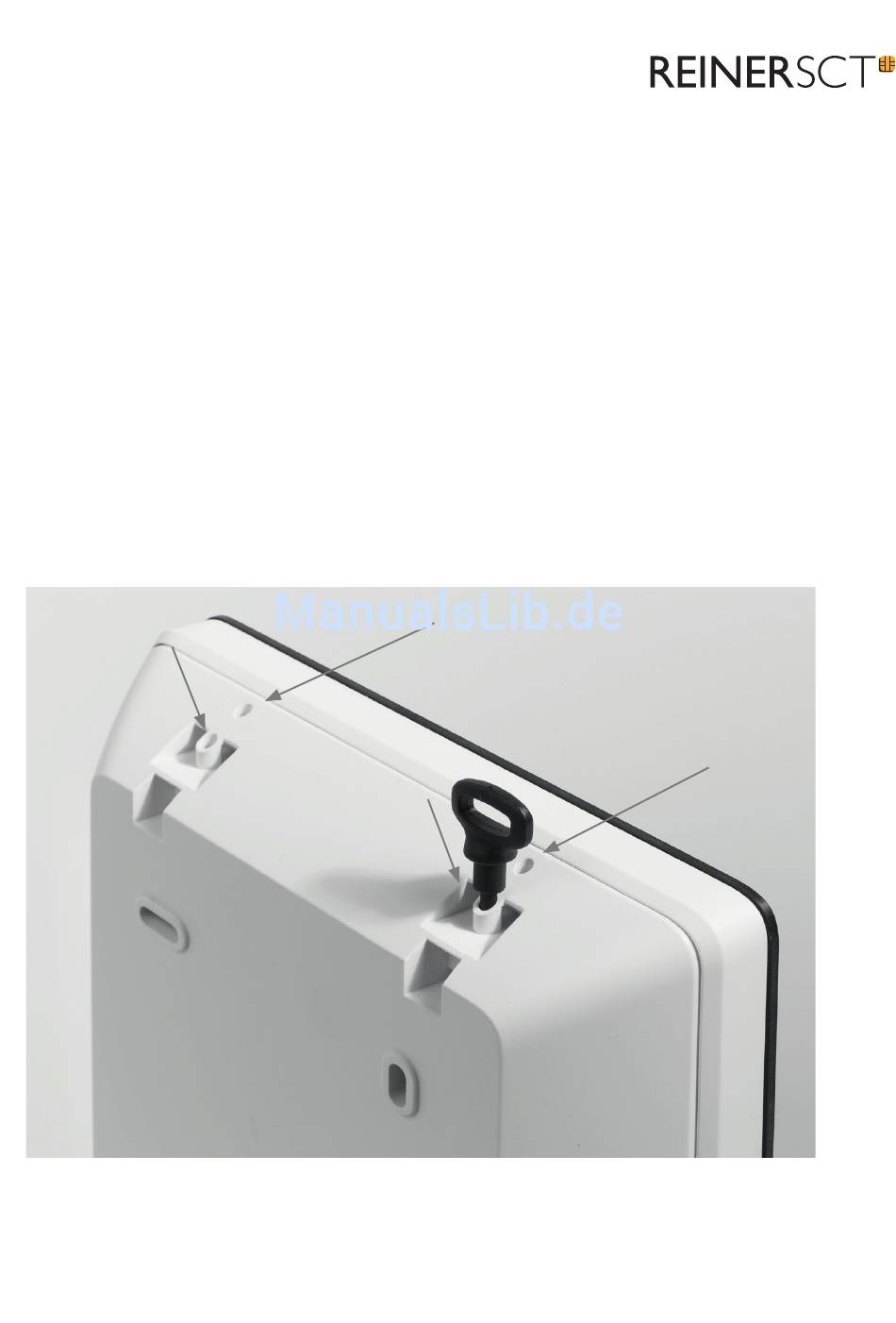

Abbildung 4: Öffnungslöcher und Öffnungswerkzeug
timeCard Multiterminal touch
7
