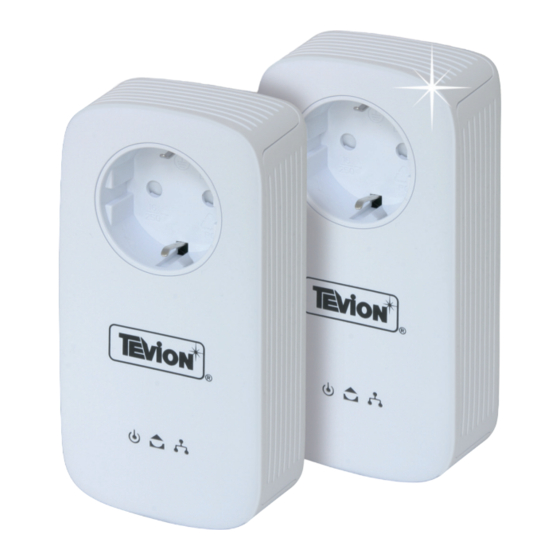

INTERNET ADAPTER-SET
PLA 294
Bedienungsanleitung
0651
XII / 10 / 2009
Inhalt
1.
Sicherheitshinweise ........................................................................................ 3
2.
Lieferumfang .................................................................................................... 5
3.
Was steckt hinter Powerline? ......................................................................... 5
4.
Anschluss und Inbetriebnahme...................................................................... 6
4.1
Anschluss- und Anzeigeelemente .......................................................... 6
4.2
Inbetriebnahme ....................................................................................... 7
5.
Rund ums Heimnetzwerk ................................................................................ 8
5.1
Zwei Computer vernetzen ....................................................................... 8
5.2
Computer mit dem Internet verbinden .................................................... 9
5.3
Internet für verschiedene Zwecke ........................................................... 9
5.4
Wissenswertes ...................................................................................... 10
6.
Software installieren und Einstellen ............................................................ 10
6.1
Installation ............................................................................................. 10
6.2
Einstellungen ........................................................................................ 11
7.
Reinigung ....................................................................................................... 14
8.
Konformitätserklärung .................................................................................. 14
9.
Problemlösungen........................................................................................... 15
10.
Entsorgen ....................................................................................................... 15
11.
Technische Daten .......................................................................................... 16
12.
Garantiebedingungen .................................................................................... 17
42226
Bitte aufklappen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Tevion PLA 294

Inhaltszusammenfassung für Tevion PLA 294

  • Seite 1: Inhaltsverzeichnis

    Inhalt INTERNET ADAPTER-SET Sicherheitshinweise ..................3 Lieferumfang ....................5 PLA 294 Was steckt hinter Powerline? ................. 5 Anschluss und Inbetriebnahme..............6 Anschluss- und Anzeigeelemente ............6 Inbetriebnahme ..................7 Rund ums Heimnetzwerk ................8 Zwei Computer vernetzen ............... 8 Computer mit dem Internet verbinden ............ 9 Internet für verschiedene Zwecke ............
  • Seite 2 Ethernet-Kabel mit einem Com- nutzen. puter oder einem anderen Gerät. Der PLA 294 bietet eine Übertragungsrate von bis zu 85 Mbit /s über das haus- interne Stromnetz. Der Highspeed-Standard sorgt dafür, dass – ohne lange Nicht abgebildet: Wartezeiten – zwischen den Computern Ihres Netzwerkes auch größere Da- 2 Ethernet-Kabel teien über das Stromnetz getauscht werden.

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Bestimmungsgemäße Verwendung Das Gerät ist für die Datenübertragung über das bestehende Stromnetz vorge- sehen. Es ermöglicht eine Vernetzung von Geräten im ganzen Haus über die vorhandenen Stromleitungen im Haus und auf diese Weise z.B. auch die Nut- zung des Internetzugangs über jede Steckdose des Hauses. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet.

  • Seite 4: Bei Störungen

    • Achten Sie beim Anschließen des Gerätes darauf, dass das Netzwerkkabel nicht eingeklemmt oder gequetscht wird. Halten Sie das Kabel von heißen Oberflächen und scharfen Kanten fern. • Stecken Sie den Powerline-Adapter nicht mit weiteren Adaptern, Schaltuh- ren oder ähnlichen Geräten hintereinander. •...

  • Seite 5: Lieferumfang

    Wireless-Standard WIFITM für Heimanwendungen vergleichbar. Datensicherheit und Strahlung Es wird die 56Bit DES-Verschlüsselung eingesetzt, die einen sicheren Daten- transfer innerhalb des Netzwerkes garantiert. Der PLA 294 erfüllt die strengen EG-Richtlinien und entspricht den ein- schlägigen Normen für elektromagnetische Strahlung.

  • Seite 6: Anschluss Und Inbetriebnahme

    So erreichen Sie die beste Übertragungsqualität. Integrierte Steckdose Die integrierte Steckdose dient zum Anschließen technischer Geräte an das Stromnetz. Der Powerline-Adapter PLA 294 hat eine Netzfilterfunktion, die die Übertragungsqualität im Powerline-Netzwerk verbessert. Um diese Filterfunk- tion optimal auszunutzen, benutzen Sie nicht die benachbarten Steckdosen, sondern verwenden Sie eine Mehrfachsteckdose, die Sie in die integrierte Steckdose stecken.

  • Seite 7: Inbetriebnahme

    INBETRIEBNAHME Hinweis: Zur Inbetriebnahme des PLA 294 ist keine Konfiguration notwendig. Auspacken • Packen Sie alle Zubehörteile vorsichtig aus und entfernen Sie die Schutzfo- lien auf der Frontseite der Powerline-Adapter. Anschlusstipps für eine optimale Übertragungsqualität Die Powerline-Adapter haben eine Netzfilterfunktion, die die Übertragungsqua- lität im Powerline-Netzwerk verbessert.

  • Seite 8: Erweiterung Des Netzwerkes

    Erweiterung des Netzwerkes Sie können Ihr Netzwerk um weitere Powerline-Adapter erweitern. Beachten Sie, dass alle Powerline-Adapter, die Ihrem Netzwerk hinzugefügt werden sollen, auch an das Stromnetz angeschlossen sein müssen. Stromsparfunktion Ein Powerline-Adapter wechselt nach ca. 15 Minuten in den Stand-by-Betrieb, wenn kein eingeschaltetes Gerät an der Ethernet-Schnittstelle angeschlossen ist.

  • Seite 9: Computer Mit Dem Internet Verbinden

    COMPUTER MIT DEM INTERNET VERBINDEN INTERNET FÜR VERSCHIEDENE ZWECKE In diesem Beispiel sehen Sie, wie mit Hilfe von vier Powerline-Adapter drei ver- schiedene Geräte an das Internet angeschlossen werden können. (Abbildungen ähnlich)

  • Seite 10: Wissenswertes

    WISSENSWERTES Netzwerkvolumen – Die maximale Anzahl an Powerline-Adaptern, die gleich- zeitig Daten übertragen, liegt theoretisch weit über der für die Praxis empfoh- lenen Anzahl von 10 Geräten. Kompatibilität – Ihre Powerline-Adapter sind kompatibel zu allen Geräten, die dem Standard IEEE 802.3/x/u entsprechen und zu anderen Geräten mit HomePlug Standard 1.0.

  • Seite 11: Einstellungen

    EINSTELLUNGEN 1. Falls noch nicht geschehen, schließen Sie die HomePlug-Adapter an. 2. Unter „Alle Programme“ finden Sie den Ordner „Tevion“. Öffnen Sie dort den „HomePlug-Konfigurationsassistent“. Der Begrüßungsbildschirm des Konfigurationstools öffnet sich. 3. Lesen Sie die Information und bestätigen Sie sie mit Weiter.
  • Seite 12 4. Sobald diese Suche beendet ist, können Sie die Auswahl treffen, ob Sie ein zufällig generiertes Passwort, das Werkspasswort oder ein eigenes Pass- wort erstellen und in die HomePlug-Adapter speichern wollen. - Bei der Wahl des automatisch erstellten Passwortes vergibt das Konfigu- rationstool selbsttätig ein zufällig erstelltes Passwort.
  • Seite 13 7. Bestätigen Sie die Eingabe durch Drücken von Hinzufügen. In der Liste erscheint ein neuer HomePlug-Adapter. Wiederholen Sie den Vorgang, für jeden weiteren HomePlug-Adapter. 8. Drücken Sie Weiter, wenn alle HomePlug-Adapten in der Liste angezeigt werden. Dadurch wird das Passwort für alle HomePlug-Adapter gültig. 9.

  • Seite 14: Passwort Ändern/ Neue Adapter Einfügen

    Passwort ändern/ neue Adapter einfügen Um ein neues Passwort zu vergeben oder neue HomePlug-Adapter mit einem Passwort zu schützen wiederholen Sie die Punkte 1 bis 9. Für das Ändern des Passwortes muss das alte Passwort nicht eingegeben werden. REINIGUNG ACHTUNG! Ziehen Sie die Powerline-Adapter vor dem Reinigen aus den Steckdosen heraus.

  • Seite 15: Problemlösungen

    PROBLEMLÖSUNGEN Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können. ACHTUNG: Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparie- ren. Fehler Mögliche Ursachen/Maßnahmen Sind alle Netzwerkkabel in Ordnung und richtig einge-...

  • Seite 16: Technische Daten

    11. TECHNISCHE DATEN Modell PLA 294 Standards Ethernet-Spezifikation IEEE 802.3, IEEE 802.3x, IEEE 802.3u Auto MDI / X abwärts kompatibel zum HomePlug-Standard 1.0 Protokolle CSMA/CA Übertragungs- bis zu 85 Mbit/s geschwindigkeit Übertragungsverfahren asynchron Modulation OFDM – 84 Carrier Reichweite bis zu 200 m über Stromnetz Sicherheit 56Bit DES-Verschlüsselung über Stromnetz...

  • Seite 17: Garantiebedingungen

    Material- oder Fabrikationsfehler, nicht aber für Beschädigungen an zer- brechlichen Teilen, z.B. am Gehäuse. Während der Garantiezeit können defekte PLA 294 unfrei an die unten stehende Serviceadresse gesandt werden. Sie erhalten dann ein neues oder repariertes Gerät kostenlos zurück.
  • Seite 18 Marken: ® HomePlug ist eine eingetragene Marke der HomePlug Powerline Alliance. ® ® Windows und Microsoft sind eingetragene Marken von Microsoft, Corp. Alle übrigen verwendeten Namen und Bezeichnungen können Marken oder eingetragene Marken ihrer jeweiligen Eigentümer sein.
