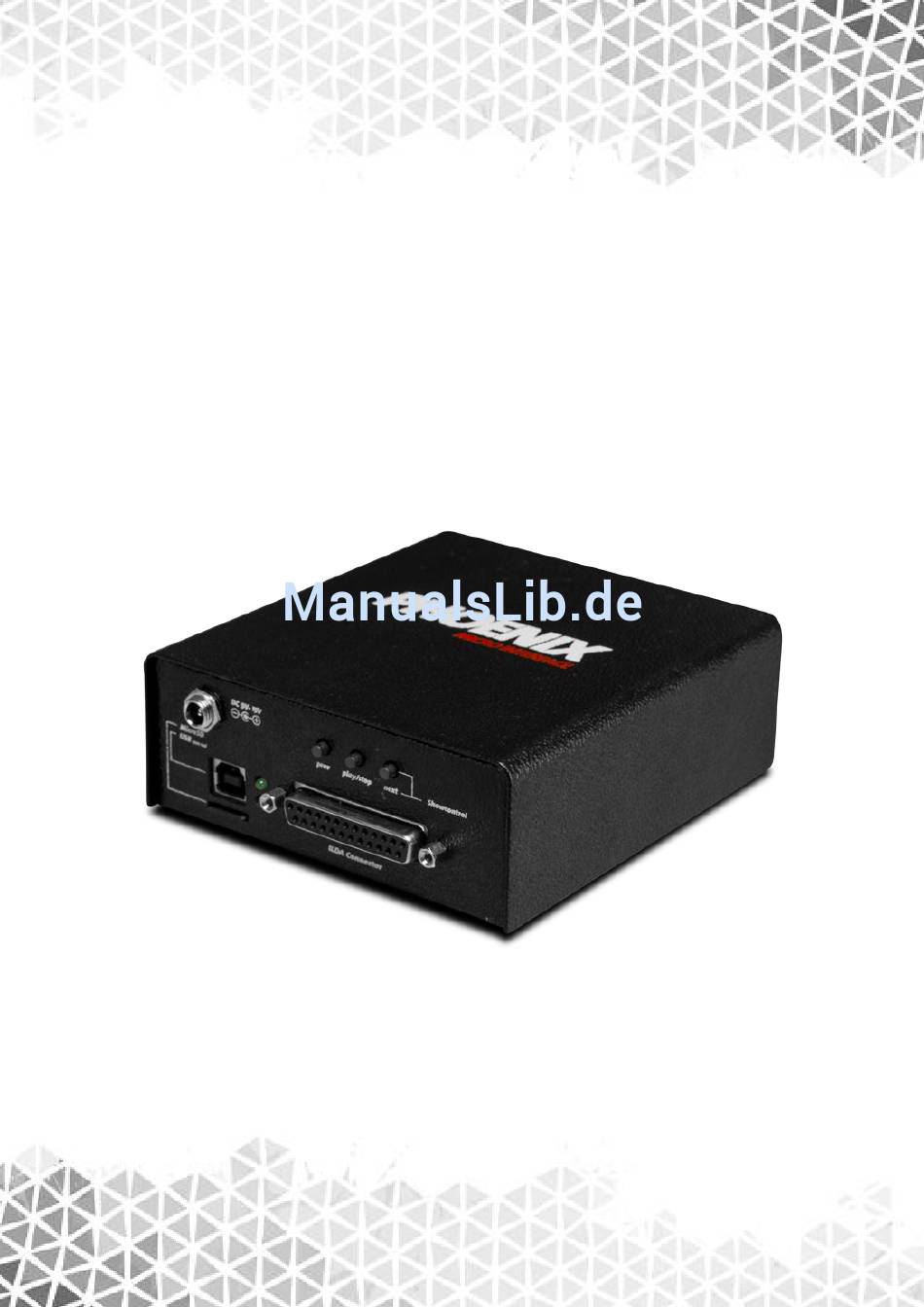

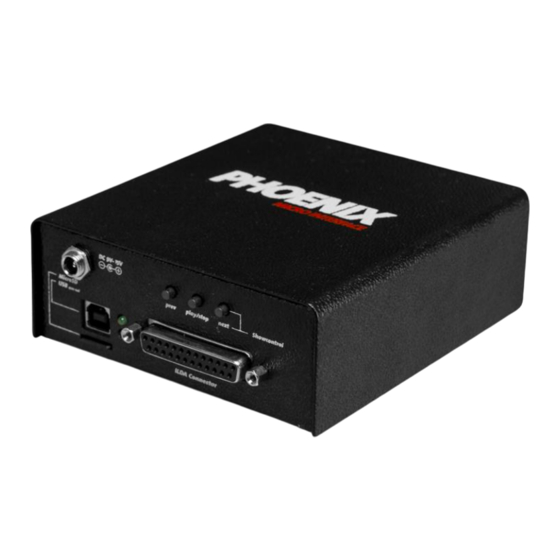

PHOENIX USB MICRO V2

Interface mit ILDA und DMX Anschluss

Bedienungsanleitung

Ausgabe vom 1. Dezember 2012. Dieses Gerät ist Bestandteil des Softwarepaketes von PHOENIX

Showcontroller.

Herausgeber: PHOENIX Showcontroller GmbH & Co.KG * www.Phoenix-Showcontroller.de

Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs und behält

sich Änderungen und Irrtümer vor. Vervielfältigung und Veröffentlichung dieser Druckschrift, auch auszugsweise,

Inhaltsverzeichnis

Inhaltszusammenfassung für Phoenix USB micro V2

Seite 1 PHOENIX USB MICRO V2 Interface mit ILDA und DMX Anschluss Bedienungsanleitung Ausgabe vom 1. Dezember 2012. Dieses Gerät ist Bestandteil des Softwarepaketes von PHOENIX Showcontroller. Herausgeber: PHOENIX Showcontroller GmbH & Co.KG * www.Phoenix-Showcontroller.de Der Herausgeber übernimmt keine Gewähr über Vollständigkeit und Richtigkeit dieses Handbuchs und behält sich Änderungen und Irrtümer vor.
Seite 2: Inhaltsverzeichnis
Treiberinstallation ......................4 Installation Phoenix USB Micro V2 Interface unter Windows XP ........4 Installation Phoenix USB Micro V2 Interface unter VISTA & Windows 7 ......6 Installation Phoenix USB Micro V2 Interface unter Windows 8 ........... 9 Verwendung mit anderer Software ..................12 Signalanschlüsse .........................12...
Seite 3: Allgemeines
Das PHOENIX USB MICRO V2 Interface wurde als spezielles Ausgabegerät für Lasershows entwickelt und ist Bestandteil des Softwarepaketes von „PHOENIX Showcontroller“. Das PHOENIX USB MICRO V2 Interface ist separat und im Set erhältlich, lässt sich jedoch ausschließlich in Kombination mit der Software „PHOENIX Showcontroller“ verwenden.
Seite 4: Inbetriebnahme
Ungeeignete Kabel können die Betriebssicherheit der Hard-und Software negativ beeinflussen. Externes Netzteil Verwenden Sie beim Betrieb mehrerer Phoenix USB Micro V2 Interfaces an einem Rechner für jedes Interface ein eigenes Netzteil. Dies führt zur Betriebssicherheit und kann eine fehlerhafte Ausgabe verhindern, die durch eine unzureichende Spannungsversorgung an integrierten USB Schnittstellen vieler Notebooks häufig auftritt.
Seite 5 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 4. Auch die nächste Frage nach „Wie möchten Sie vorgehen?„ beantworten Sie mit der Optionsauswahl „Software von einer Liste oder bestimmten Quelle installieren (für fortgeschrittene Benutzer)„ und klicken auf „Weiter >„...
Seite 6: Installation Phoenix Usb Micro V2 Interface Unter Vista & Windows 7
Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Installation Phoenix USB Micro V2 Interface unter VISTA & Windows 7 Zuerst stecken Sie das USB-Kabel in das Interface und verbinden das andere Ende des Kabels mit dem PC. Unglücklicherweise hat Microsoft den Installationsvorgang für Treiber verändert, wodurch auf einer Vielzahl an Rechnern der Installationsdialog für das Interface...
Seite 7 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Es öffnet sich der Installationsdialog und fragt nach „Wie möchten Sie nach Treibersoftware suchen?“. Wählen Sie hier die untere Option „Auf dem Computer nach Treibersoftware suchen.“. Klicken Sie dann im nächsten Fenster auf die „Durchsuchen…“...
Seite 8 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Zuletzt bekommen Sie den Hinweis der erfolgreichen Installation und sie können das Treiberinstallationsfenster mit Klick auf die „Schließen“ Schaltfläche beenden und das Fenster des Gerätemanagers mit Klick auf das X in der rechten Ecke ebenfalls verlassen.
Seite 9: Installation Phoenix Usb Micro V2 Interface Unter Windows 8
Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Installation Phoenix USB Micro V2 Interface unter Windows 8 Zuerst das USB-Kabel in das Interface einstecken und das andere Ende des Kabels mit dem PC verbinden. Auch unter Windows 8 sorgt der veränderte Installationsvorgang für Treiber dafür, dass auf einer Vielzahl an Rechnern der Installationsdialog für das Interface nicht...
Seite 10 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Im geöffneten Geräte Manager sehen sie dann einen Geräte-Baum. Bei dem Eintrag „Andere Geräte“ taucht nun ein Gerät mit dem Namen „MICRO Controller KI“ oder „Phoenix Micro“ auf. Klicken Sie auf dieses mit der rechten Maustaste und wählen Sie...
Seite 11 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Klicken Sie dann im nächsten Fenster auf die „Durchsuchen…“ Schaltfläche und wählen Sie entweder das Verzeichnis „Interface Drivers“ von der Installations-CD oder aus dem heruntergeladenen und entpackten ZIP Archiv oder aus dem Windows Programmverzeichnis unter „C:\Programme\PHOENIX...
Seite 12: Verwendung Mit Anderer Software
Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung Verwendung mit anderer Software Soll die PHOENIX-Hardware durch eine andere Software angesteuert werden, so erkundigen Sie sich bitte vorerst bei uns und dem anderen Software-Hersteller, ob die Karte auch unterstützt wird.
Seite 13: Status-Leds
Active zeigt an, dass Daten für die Ausgabe geschickt werden. Verwendung Das Phoenix USB Micro V2 Interface ist für die Verwendung im Zusammenspiel mit der Software Phoenix Showcontroller als Echtzeit Laser Ausgabegerät vorgesehen. Zusätzlich kann es nach dem Upload von Animationen mit der Software Phoenix4 Live (ab Version 4.16) als eigenständiger steuerbarer Laserzuspieler verwendet werden.
Seite 14: Modusauswahl
Phoenix Software) Tastensteuerung Das Phoenix USB Micro Interface hat auf der Vorderseite 3 Tasten, mit denen das Interface im eigenständigen Betrieb gesteuert werden kann. Wurden mehrere Animationen auf die Micro SD Karte des Interface mit Phoenix4 Live hochgeladen, so können diese im eigenständigen Betrieb damit ausgewählt werden.
Seite 15: Dmx Steuerung
Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung DMX Steuerung Das Phoenix USB Micro V2 Interface verfügt über 3 optisch isolierte Neutrik DMX Buchsen auf der Rückseite. An der DMX-In Buchse können DMX Controller angeschlossen werden um Funktionen des Interface zu steuern (siehe Tabelle unten). Die DMX-In Schnittstelle verarbeitet bis zu 512 Kanäle.
Seite 16: Firmware Flashen
Anleitung zum Flashen: 1. Verbinden Sie das USB Kabel mit dem PC und einem (!) Phoenix Micro V2 Interface. (Es dürfen keine weiteren Phoenix Programme geöffnet sein !!) 2. Laden Sie sich die aktuelle Firmware Version für dieses Interface (!) von der Phoenix Showcontroller Website herunter: http://www.phoenix-showcontroller.de/support/downloads/...
Seite 17 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 5. Klicken Sie auf die „Load Flashfile“ Schaltfläche. 6. Wählen Sie aus dem entpackten Verzeichnis die Datei „MICRO_FLASH-V-PLAY1_[XXX]-flash.bin“ aus. Seite 17...
Seite 18 8. Trennen Sie nachdem sich das Fenster geschlossen hat, nun die USB Verbindung zwischen Interface und PC. 9. Verbinden Sie anschließend erneut das Phoenix Micro USB V2 Interface per USB mit dem PC. 10. Öffnen Sie Phoenix4 Live über den „Phoenix Showcontroller“ Programm Link auf dem Desktop.
Seite 19 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 11. Auf dem Programmstarter klicken Sie auf Phoenix4 „Live“. 12. Wenn sich ein Fenster mit der Nachfrage zur Hardwarekonfiguration öffnet, klicken Sie auf „Ja“. 13. Dort im „Settings“ Fenster klicken Sie dann auf die „Automatic“ Schaltfläche. Die Schaltfläche vor dem Interface Namen wird ausgewählt.
Seite 20 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 14. Schließen Sie dann das Fenster über die „OK“ Schaltfläche. 15. Wichtig: Schalten Sie die Laserausgabe ein. Ist der Laser nicht eingeschaltet, ist die Uploader Funktion nicht möglich. Seite 20...
Seite 21 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 16. Nachdem sich Phoenix4 Live geöffnet hat, klicken Sie mit der rechten Maustaste auf eine der Animationskacheln. 17. Wählen Sie aus dem Kontext Menü den Eintrag „Upload“ aus. 18. Klicken Sie anschließend auf die Schaltfläche „Einstellungen“.
Seite 22 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 20. Klicken Sie dann einmal auf die Schaltfläche „Std. Werte zurücksetzen“ 21. Entfernen Sie den Haken bei „Animationen autostart“. (s. auch Modusauswahl) Seite 22...
Seite 23 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung 22. Klicken Sie bitte danach auf die Schaltfläche „WriteDefaults“ um die Standardeinstellungen für den eigenständigen Betrieb als „Player“ zu setzen. 23. Schließen Sie dann das „Upload Settings“ Fenster mit Klick auf die Schaltfläche „Close“.
Seite 24 Phoenix Showcontroller – Phoenix USB Micro V2 Interface Anleitung http://www.phoenix-showcontroller.de/support/anleitungen/ herunterladen. Seite 24...
Seite 25: Mögliche Probleme
Treiberinstallation unterbrochen bzw. abgebrochen wird. Stellen Sie in diesem Falle sicher, dass das Gerät angeschlossen und betriebsbereit ist. Gehen Sie in den Gerätemanager der Systemsteuerung, wählen Sie den PHOENIX USB MICRO V2 Treiber aus und löschen Sie ihn. Nach dem Löschen der Treiberfragmente ziehen Sie kurz das USB-Kabel ab und schließen es wieder an.
Seite 26: Software Oder Hardware Stürzt Ab
Beleuchtungstechnik. Auch verlegen sie das USB Kabel bitte so, dass dies nicht in der Nähe von oben genannten Störungsquellen liegt. Wichtig: Bei Verwendung mehr als zwei Phoenix USB Micro V2 Interfaces nutzen Sie unbedingt USB-Hubs mit aktiver Stromversorgung oder schließen Sie ein passendes Netzteil an das Interface an um eine ausreichende Stromzufuhr zu gewährleisten! Eine...
Seite 27: Abschließende Erklärung
Unfallverhütungsvorschrift VBG 93 vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller PHOENIX Showcontroller GmbH & Co.KG - Uhlenhorst 81a - 21435 Stelle - Germany Tel.: +49 (0)41 745 98 55 0 Fax: +49 (0)41 745 98 55 24 www.Phoenix-Showcontroller.de - info@Phoenix-Showcontroller.de...
