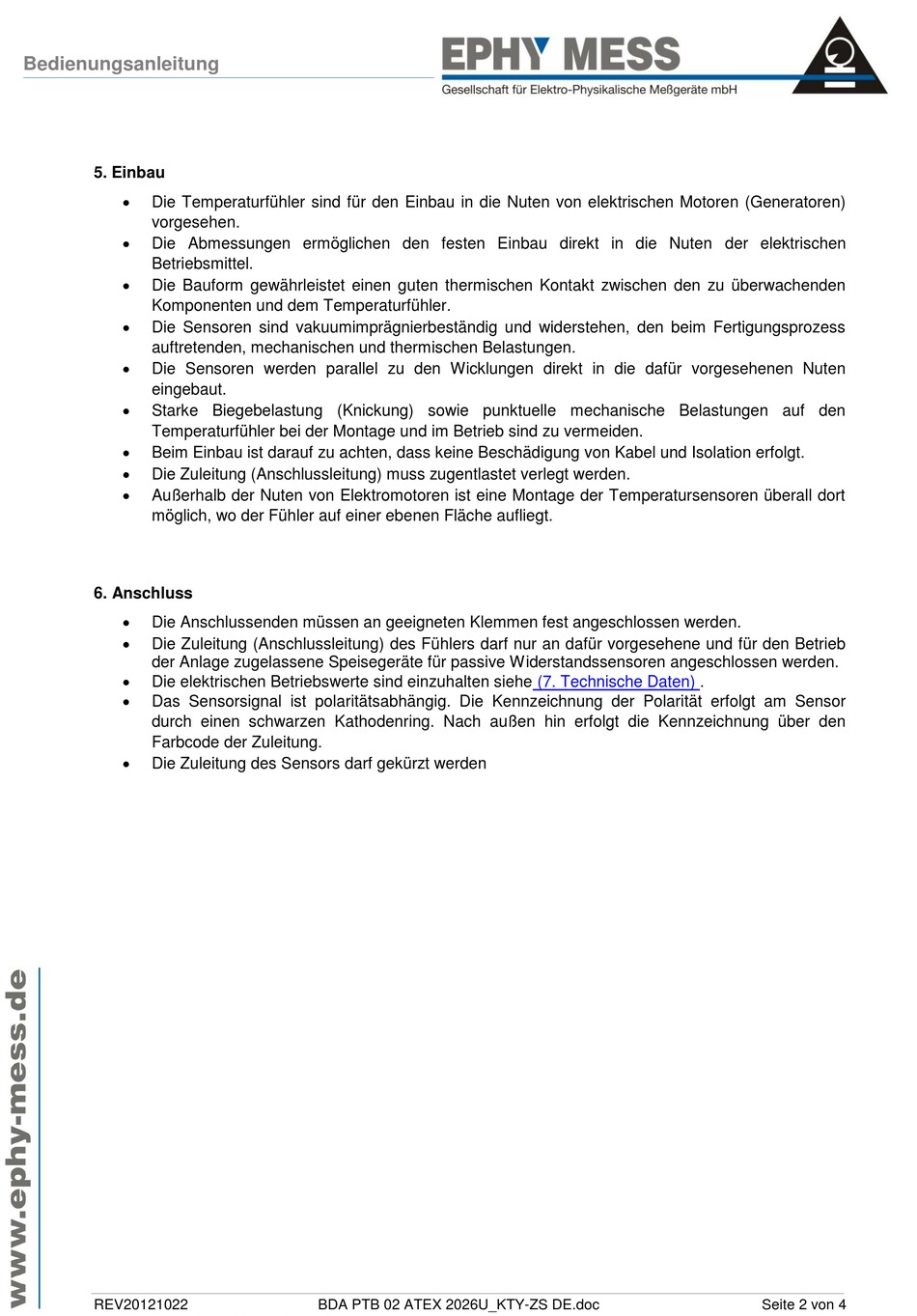

Bedienungsanleitung
5. Einbau

Die Temperaturfühler sind für den Einbau in die Nuten von elektrischen Motoren (Generatoren)
vorgesehen.

Die Abmessungen ermöglichen den festen Einbau direkt in die Nuten der elektrischen
Betriebsmittel.

Die Bauform gewährleistet einen guten thermischen Kontakt zwischen den zu überwachenden
Komponenten und dem Temperaturfühler.

Die Sensoren sind vakuumimprägnierbeständig und widerstehen, den beim Fertigungsprozess
auftretenden, mechanischen und thermischen Belastungen.

Die Sensoren werden parallel zu den Wicklungen direkt in die dafür vorgesehenen Nuten
eingebaut.

Starke Biegebelastung (Knickung) sowie punktuelle mechanische Belastungen auf den
Temperaturfühler bei der Montage und im Betrieb sind zu vermeiden.

Beim Einbau ist darauf zu achten, dass keine Beschädigung von Kabel und Isolation erfolgt.

Die Zuleitung (Anschlussleitung) muss zugentlastet verlegt werden.

Außerhalb der Nuten von Elektromotoren ist eine Montage der Temperatursensoren überall dort
möglich, wo der Fühler auf einer ebenen Fläche aufliegt.
6. Anschluss

Die Anschlussenden müssen an geeigneten Klemmen fest angeschlossen werden.

Die Zuleitung (Anschlussleitung) des Fühlers darf nur an dafür vorgesehene und für den Betrieb
der Anlage zugelassene Speisegeräte für passive Widerstandssensoren angeschlossen werden.

Die elektrischen Betriebswerte sind einzuhalten siehe

Das Sensorsignal ist polaritätsabhängig. Die Kennzeichnung der Polarität erfolgt am Sensor
durch einen schwarzen Kathodenring. Nach außen hin erfolgt die Kennzeichnung über den
Farbcode der Zuleitung.

Die Zuleitung des Sensors darf gekürzt werden
REV20121022 BDA PTB 02 ATEX 2026U_KTY-ZS DE.doc
(7. Technische Daten) .
