Intermec PK80F Kurzanleitung
Inhaltszusammenfassung für Intermec PK80F

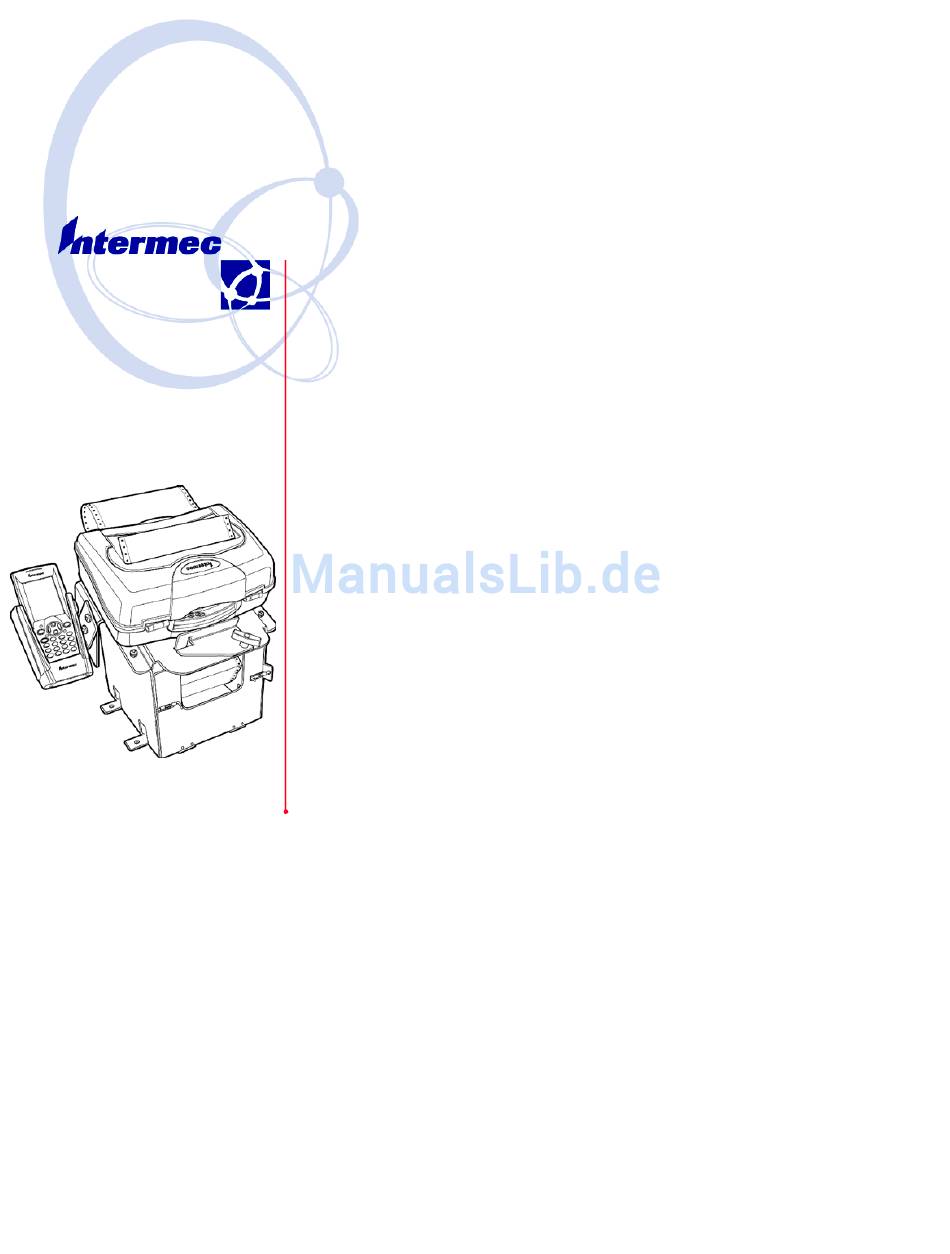

- Seite 1 Kurzanleitung PK80F 80-Spalten-Drucker Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F...
- Seite 2 Packliste Prüfen, Sie ob die folgenden Teile enthalten sind: S Intermec 80-Spalten-Drucker PK80F S Druckerband-Patrone S Konformitätserklärung S Garantiekarte S Kurzanleitung für den fest montierten PK80F 80-Spalten-Druck- Liste üblicher Zubehörteile Kabel Teilenummer Netzkabel, 1,2 m 226-215-001 Netzkabel, 2,4 m 206-875-002...
- Seite 3 Einführung Der fest montierte IntermecR 80-Spalten-Drucker PK80F kann an einer Wand hängen oder an einer, an der Wand angebrach- ten Befestigungsplatte montiert oder direkt an der Wand befes- tigt werden. Der Datenaustausch zwischen mobilen Computern und diesem Drucker erfolgt über eine drahtlose Funkverbindung oder einen verdrahteten Serienanschluss.
-
Seite 4: Erste Schritte
Gehäuseverriegelungen (eine pro Seite) Oberer Deckel Papierpfadöffnung Bandpatrone Druckkopf Bedienfeld Papierbügel Stellrad Druckwalze Stachelrad- - Papierhalter (einer pro Seite) Gehäuseverriegelungen (eine pro Seite) Direktmontagelöcher (durchzubrechendes Plastik) Montageplatte, Montagestellen DB25-poliges Datenkommunikationskabel Gleichstrom- - Netzkabel Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... - Seite 5 Bedienfeld Das Bedienfeld des Druckers PK80F befindet sich oben in der Mitte auf dem Drucker und verfügt über drei Tasten und zwei Leuchtdioden (LEDs). Reversiertaste Vorschubtaste Funktaste Netz- - LED Funk- - LED Vorschub- und Reversiertasten Mit den Tasten Vorschub und Reversieren wird der Drucker ein- bzw.
- Seite 6 Einfarbige Netz-LED (blau) Die einfarbige (blaue) LED-Kontrollleuchte zeigt den aktuellen Zustand der HF-Versorgung für diesen Drucker wie folgt: Druckzu- Versorgungs- Netz-LED und Bedeutung stand zustand Schlafend Wach Wach Schlafend Blinkt alle 5 Sekunden kurz. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F...
-
Seite 7: Externes Netzteil
Kante verklebt und für Stachelradantrieb geeignet ist. Standardpapierformate sind 8,5 x 11 Zoll oder 8,5 x 12 Zoll (international: 241 x 305 mm). Es können 3-lagige Formulare mit einer Dicke von maximal 0,23 mm verwendet werden. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 8: Vor Dem Erstmaligen Gebrauch Des Druckers
Den Druckerdeckel zum Öffnen an beiden Ecken hochheben. 2 Die Bandpatrone einsetzen. 3 Den Drucker an der vorgesehenen Montagehalterung sichern. 4 Papier in das Papierfach bzw. den Kasten laden. 5 Das Papier in den Drucker einziehen. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 9: Einsetzen Der Bandpatrone
4 Die Zunge loslassen und auf dem Pfeil niederdrücken, damit die Bandpatrone richtig sitzt. Die Zunge springt nach außen. 5 Den Band-Vorschubknopf drehen, um das Band vor dem Druckkopf auszurichten. Vorschubknopf Sperrzunge Band Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 10: Papier In Den Drucker Laden
Papier muss anhand der folgenden Schritte in den Drucker geladen werden, da andernfalls Papierstaus auftreten können. Papier für den Drucker der Serie PK80F verfügt über perforierte Streifen, die auf die Stachelradstachel passen und das Papier in den Drucker führen. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 11: Stachelradhalter Einstellen
Papier ausgerichtet sind. 3 Den Stachelradhalter schließen. 4 Sicherstellen, dass das Papier zwischen den beiden Stachrad- haltern glatt ist. Nun die Sperrzunge des eingestellten Stachel- radhalters nach unten drücken. Sperrzunge Stachelradhalter S ll d Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 12: Papier Ausrichten
Die Kopfspalt-Verstellvorrichtung befindet sich in der Nähe des Druckermechanismus auf der Seite gegenüber dem grünen Stell- rad. Die Druckkopf-Verstellvorrichtung verfügt über fünf Ker- ben für verschiedene Papierdicken zwischen dem Druckkopf und der Druckwalze. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... - Seite 13 S Wenn der Druckkopf häufig stecken bleibt, die Druckkopf- spalt-Verstellvorrichtung auf die fünfte Kerbe (vom Papierbo- gen weg) einstellen. Das kann Druckkopfstaus verhindern. S Wenn die zwei- und dreilagigen Papierbögen nur schwach bedruckt werden, bewirkt eine Verkleinerung des Spalts dunkleren Druck. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F...
-
Seite 14: Stromversorgung Prüfen
Den Drucker an eine andere Steckdose anschließen. Drucker-LED-Kontrollleuchten Wenn die Netz-LED grün leuchtet, der Drucker aber nicht druckt, die Tasten Vorschub und Reversieren gedrückt halten. Wenn die Netz-LED aufleuchtet, in der folgenden Tabelle nachschlagen: Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 15: Drucker-Störungsleuchten
Sicherstellen, dass der Druckerdeckel geschlossen ist, außer wäh- rend Wartungsverfahren oder des Ladens von Papier. Sicherstellen, dass das Papier korrekt eingeführt ist. Das Druckernetzkabel abziehen, wenn das Fahrzeug mit einem Starthilfekabel angelassen wird. Den Drucker sauber halten. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 16: Allgemeine Reinigung
Druckerführungsschiene kann die Anzahl der Druckkopfstaus verringern, die durch Verunreini- gungen und Ablagerungen verursacht werden. Beide Reiniger sind separat erhältlich. Diese Produk- te können telefonisch bei der „Intermec Inside Sales Department“ unter der Rufnummer 1-800-255-6292 bestellt werden. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 17: Fehlersuche
Fehlersuche Mögliche Druckerprobleme Drucker kommuniziert mit dem mobilen Computer nicht. Falsche Protokollauswahl. Den Kundendienst unter der Rufnummer 800-755-5505 verständigen. Drucker gibt 1 oder 2 akustische Signale ab oder nur die grüne LED blinkt. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... - Seite 18 2) Die Papierperforation könnte gerissen sein. Das gerissene Papier heraus- nehmen, und einen sauberen Stapel Papier laden, dann die Stachelradhalter einstellen. 3) Das Papier könnte geknittert, gefalzt, feucht sein oder es fehlen Perforatio- nen. Das Papier ersetzen. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F...
-
Seite 19: Technische Daten
-4° bis +140°F (-20° bis +60°C) Lagerung -22° bis +149°F (-30° bis +65°C) Rel. Luftfeuchte 90% nicht-kondensierend Elektrik: Spannung 12 V Gleichstrom (Nennwert) Stromstärke 100 mA (Schlafzustand) Garantie Ein Jahr, einschließlich Druckkopf. Erweiterte Garantie erhältlich. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... -
Seite 20: Globaler Kundendienst
Besuchen Sie unsere Website unter http://www.intermec.com, um eines unserer aktuellen Handbücher im PDF-Format herunterzuladen. Besuchen Sie unsere technische Bibliothek (Knowledge Central) unter http://intermec.custhelp.com, um technische Informationen zu prüfen oder technischen Kundendienst für alle Intermec- Produkte anzufordern. Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F... - Seite 21 Wir garantieren, dass Produkte der Intermec Technologies Cor- poration für eine Dauer von einem (1) Jahr ab Auslieferungsda- tum frei von Material- und Fertigungsmängeln sind. Diese ein- jährige Garantie gilt nur für den Drucker PK80F. Anfordern von Garantieservice 1 Der Käufer muss innerhalb der Garantiefrist eine Rücksende- Genehmigungsnummer (RA) vom Intermec Service Center (1-800-755-5505) erhalten.
- Seite 22 Unternehmenssitz 6001 36th Avenue West Everett, Washington 98203, U.S.A. Tel.: 425.348.2600 Fax: 425.355.9551 www.intermec.com E 2003 Intermec Technologies Corporation. Alle Rechte vorbehalten. Kurzanleitung für den 80-Spalten-Drucker PK80F Juni 2003 *962 -018 -026A* 962-018-026A Kurzanleitung für den fest montierten 80-Spalten-Drucker PK80F...
