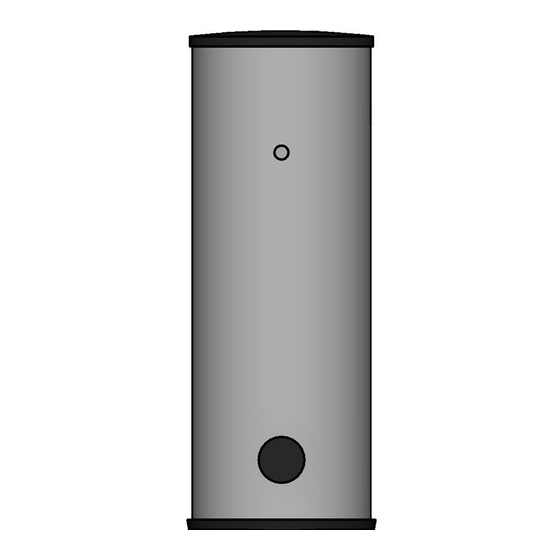

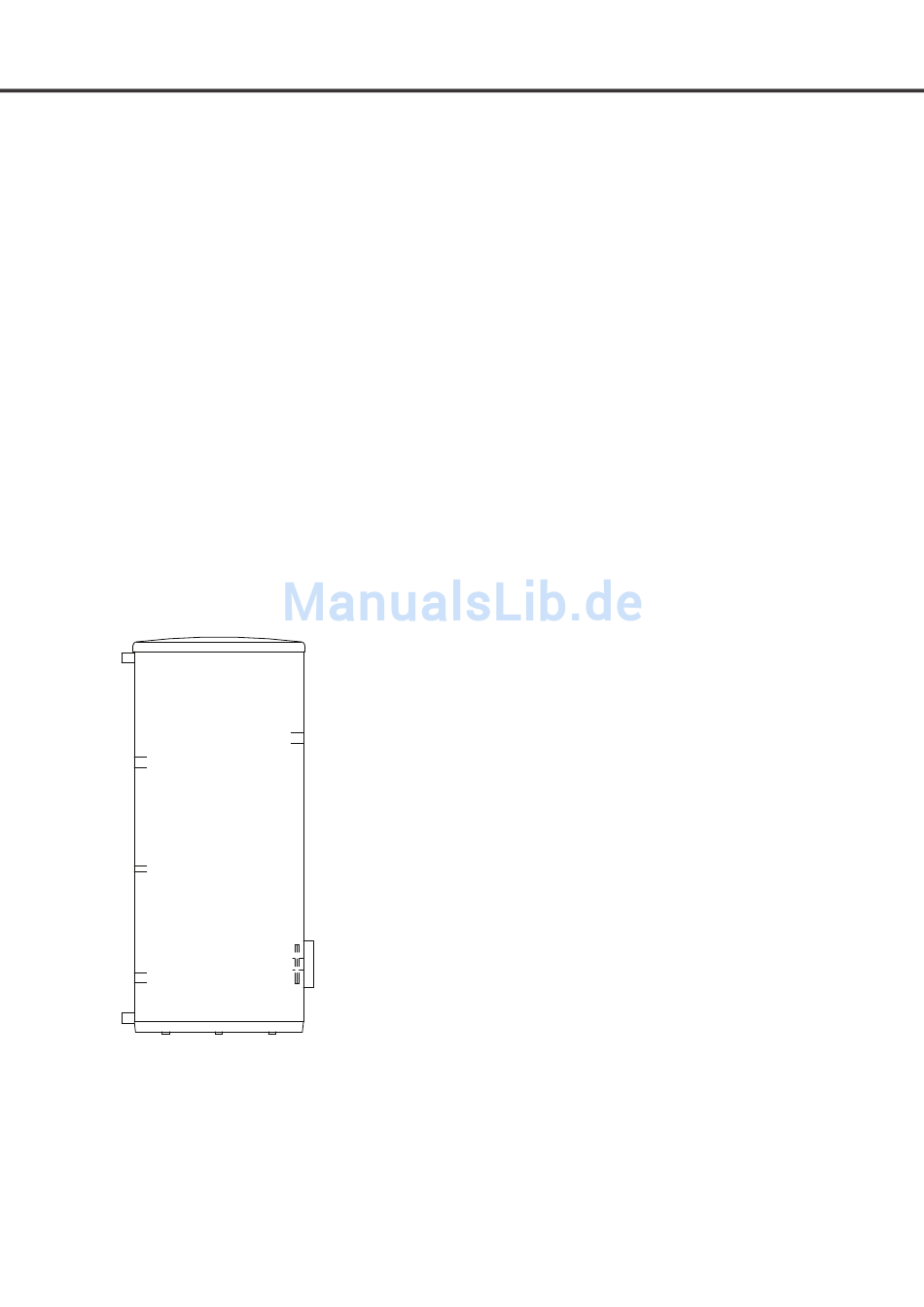

- Seite 1 Betr iebsan leit ung BrauchWarmWassErspEichEr BrauchWarmWassErspEichEr solar Zubehör für Wärmepumpen Technische Änderungen vorbehalten. DE830186/211212 – Originalbetriebsanleitung...
-
Seite 2: Informationen Für Nutzer/-Innen
Bitte zuerst lesen signalzeichen Diese Betriebsanleitung gibt Ihnen wichtige Hinwei- In der Betriebsanleitung werden Signalzeichen verwen- se zum Umgang mit dem Gerät. Sie ist Produktbestand- det. Sie haben folgende Bedeutung: teil und muss in unmittelbarer Nähe des Geräts griffbe- reit aufbewahrt werden. Sie muss während der gesamten Informationen für Nutzer/-innen. -
Seite 3: Inhaltsverzeichnis
MONTAGE ...................6 Montage des Fühlers für den Heizungs- und Wärmepumpenregler .............6 ISOlATION DEr ANScHlüSSE UND DEr SPEIcHEr ..6 INBETrIEBNAHME ..............6 TEcHNIScHE DATEN WWS 202 ................7 WWS 303 ................7 WWS 405................7 WWS 507 ................7 SWWS 404 ................7 SWWS 506 ................7 SWWS 806 ................7 SWWS 1008 ................7... -
Seite 4: Bestimmungsgemässer Einsatz
Bestimmungsgemässer Einsatz sicherheit Der Speicher ist ausschliesslich bestimmungsgemäss ein- Das Gerät ist bei bestimmungsgemässem Einsatz be- zusetzen. triebssicher. Konstruktion und Ausführung des Geräts entspechen dem heutigen Stand der Technik, allen re- Das heisst als für normales Trinkwasser geeigneter levanten DIN/VDE-Vorschriften und allen relevanten Si- Brauchwarmwasserspeicher in Verbindung mit: cherheitsbestimmungen. -
Seite 5: Wartung Des Geräts
Wartung des Geräts Zubehör VorSichT. Die Funktionssicherheit des Sicherheitsventils sowie des Nur Originalzubehör des Geräteherstellers ver- unter Umständen in die Anlage integrierten Druckmin- wenden. derers (bauseits zu stellen) in regelmäßigen Abständen überprüfen. Wir empfehlen darüberhinaus, jährlich eine Der Einsatz von Elektroheizstäben ist nur bis 14°dH zu- reinigung / Wartung des Speichers durch eine Fachfirma lässig vornehmen zu lassen. -
Seite 6: Transport Zum Aufstellungsort
TransporT zum aufsTellungsorT hinWeiS Verschliessen Sie nicht benötigte Anschlüsse mit Zur Vermeidung von Transportschäden den Speicher entsprechenden Stopfen. (auf der Holzpalette gesichert) mit einem Hubwagen zum endgültigen Aufstellungsort transportieren. Position der Anschlüsse siehe Massbild zum je- weiligen Gerätetyp. WarnunG! Beim herunterheben von der holzpalette und beim Transport mit der Sackkarre VorSichT! -
Seite 7: Technische Daten
Technische Daten WWS 202 WWS 303 WWS 405 Speichertyp: Brauchwarmwasserspeicher – • • Brauchwarmwasserspeicher Solar • – – Nenninhalt siehe Massbild siehe Massbild siehe Massbild Masse siehe Massbild siehe Massbild siehe Massbild Nettogewicht siehe Massbild siehe Massbild siehe Massbild maximale Speichertemperatur °C... -
Seite 8: Aufstellungsplan Für Alle Speicher Massbilder
aufstellungsplan für alle speicher >1000 Legende: DE819397 Alle Maße in mm. Technische Änderungen vorbehalten. gende: DE819397 e Maße in mm. chnische Änderungen vorbehalten. Draufsicht MF Mindestfläche um Betriebsfähigkeit und Service sicher zu stellen Draufsicht F Mindestfläche um Betriebsfähigkeit und Service sicher zu stellen Speicher Speicher Technische Änderungen vorbehalten. -
Seite 9: Wws 202
WWs 202 1260 1194 1017 Legende: DE819394 Technische Änderungen vorbehaltenalle Legende: DE819394 Maße in mm Technische Änderungen vorbehalten. Alle Maße in mm. Pos. Bezeichnung Dim. Kaltwasser / Entleerung R 1 " AG Heizwasser Rücklauf R 1 " AG Zirkulation R 3/4"... -
Seite 10: Wws 303 - Wws 507
maßbilder WWs 303 – WWs 507 Legende: DE819291c Alle Masse in mm. Legende: DE819291c Pos. Bezeichnung Dim. Technische Änderungen vorbehaltenalle Kaltwasser / Entleerung R 1 1/4" AG Maße in mm Heizwasser Rücklauf R 1 1/4"... -
Seite 11: Swws 404
sWWs 404 maßbilder 1628 1593 1525 1240 1035 Legende: DE819305b Alle Masse in mm. Pos. Bezeichnung Dim. Kaltwasser / Entleerung R 1 1/4" AG Solar Rücklauf R 1 1/4" IG Tauchhülse für Solarfühler Ø i 14 Solar Vorlauf R 1 1/4" IG Heizwasser Rücklauf R 1 1/4"... -
Seite 12: Swws 506
maßbilder sWWs 506 Legende: DE819065d Alle Masse in mm. Pos. Bezeichnung Dim. Kaltwasser / Entleerung R 1 1/4" AG Solar Rücklauf R 1 1/4" IG Tauchhülse für Solarfühler Ø i 14 Solar Vorlauf R 1 1/4" IG Heizwasser Rücklauf R 1 1/4" IG Zirkulation R 3/4"... -
Seite 13: Swws 806 - Swws 1008
sWWs 806 – sWWs 1008 maßbilder Legende: DE819339b Alle Masse in mm. Pos. Bezeichnung Dim. SWWS 806 SWWS 1006 Brauchwarmwasser R 2" IG ... -
Seite 14: Brauchwarmwasserspeicher
Brauchwarmwasserspeicher anschlussanleitung Legende: DE830032b Bezeichnung Absperrventil Druckmindererventil Prüfventil Rückflussverminderer Manometeranschluss-Stutzen Entleerungsschieber Kaltwasseranschluss nach DIN 1988 Sicherheitsventil Be- und Entlüftung 830032b Novembe Absperrventil mit Entleerung hinWeiS. Rückschlagventil Die hier abgebildeten Positionen der einzel- Speicherladepumpe nen Anschlüsse weichen unter Umständen Solarladepumpe von den Positionen der Anschlüsse an Ihrem Zirkulationspumpe Speicher ab. -
Seite 15: Brauchwarmwasserspeicher Solar
anschlussanleitung Brauchwarmwasserspeicher solar Legende: DE830032b Bezeichnung Absperrventil Druckmindererventil Prüfventil Rückflussverminderer Manometeranschluss-Stutzen Entleerungsschieber Sicherheitsventil Be- und Entlüftung Kaltwasseranschluss nach Absperrventil mit Entleerung DIN 1988 Rückschlagventil hinWeiS. Speicherladepumpe 830032b Die hier abgebildeten Positionen der einzel- Solarladepumpe nen Anschlüsse weichen unter Umständen von den Positionen der Anschlüsse an Ihrem Zirkulationspumpe Speicher ab. - Seite 16 Hergestellt durch Alpha-InnoTec GmbH...
