Peer isolation – Master
Power
dLAN Link/Act
2.3.2
Ethernet-LEDs
ETH 100/Act
ETH 10/Act
ETH Col

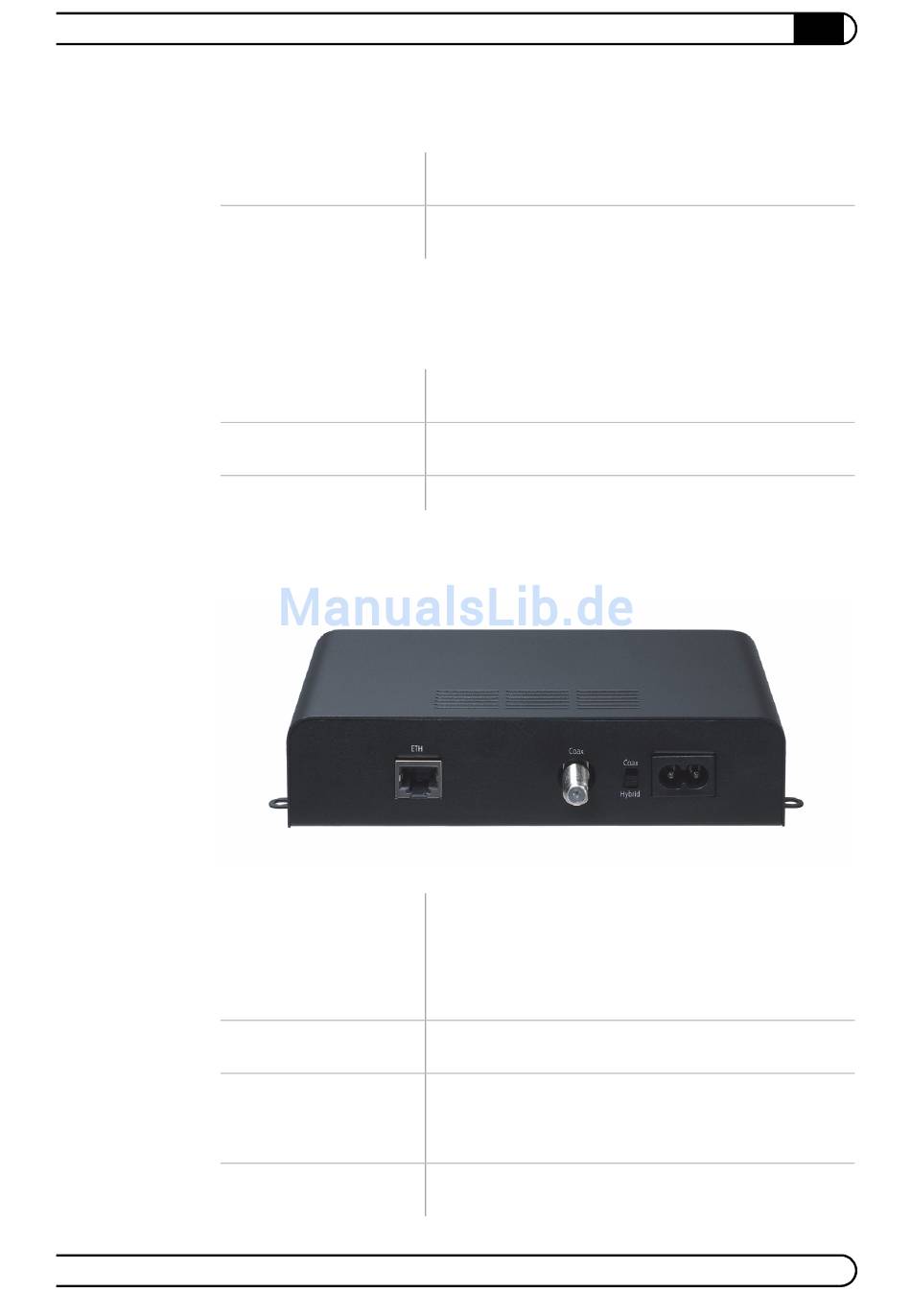

2.3.3
Anschlüsse
ETH
Coax
Coax/PLC
AC
Blinkt, wenn das dLAN 200 AVpro2 i betriebsbereit ist;
anschließend leuchtet die LED permanent.
Leuchtet (lang) und blinkt (kurz), wenn ein Slave gefunden wird;
leuchtet permanent, sobald ein weiterer Slave dazu kommt.
Leuchtet, wenn eine 100 Mbit/s-Verbindung zum Ethernet-Netz
besteht; blinkt bei Datenübertragung.
Leuchtet, wenn eine 10 Mbit/s-Verbindung zum Ethernet-Netz
besteht; blinkt bei Datenübertragung.
Blinkt schneller bei zunehmender Auslastung des Netzes.
Hier verbinden Sie das dLAN 200 AVpro2 i über das mitgelie-
ferte Ethernet-Kabel mit einem Computer oder einem anderen
Gerät.
Die Auto-MDI(X)-Schnittstelle des dLAN 200 AVpro2 i erkennt
automatisch die Kontaktbelegung und die Übertragungsrate
des angeschlossenen Netzwerkgerätes.
Hier verbinden Sie das dLAN 200 AVpro2 i über das mitgelie-
ferte Coax-Kabel mit dem Coax-Anschluss.
Zur Datenübertragung über das Stromnetz muss der Schalter
auf „PLC" eingestellt sein.
Zur Datenübertragung über das Coax-Netz muss der Schalter
auf „Coax" eingestellt sein.
Hier schließen Sie das dLAN 200 AVpro2 i über das mitgelie-
ferte Netzkabel an die Stromversorgung.
|
11
Inbetriebnahme
|
devolo dLAN 200 AVpro2 i
|
