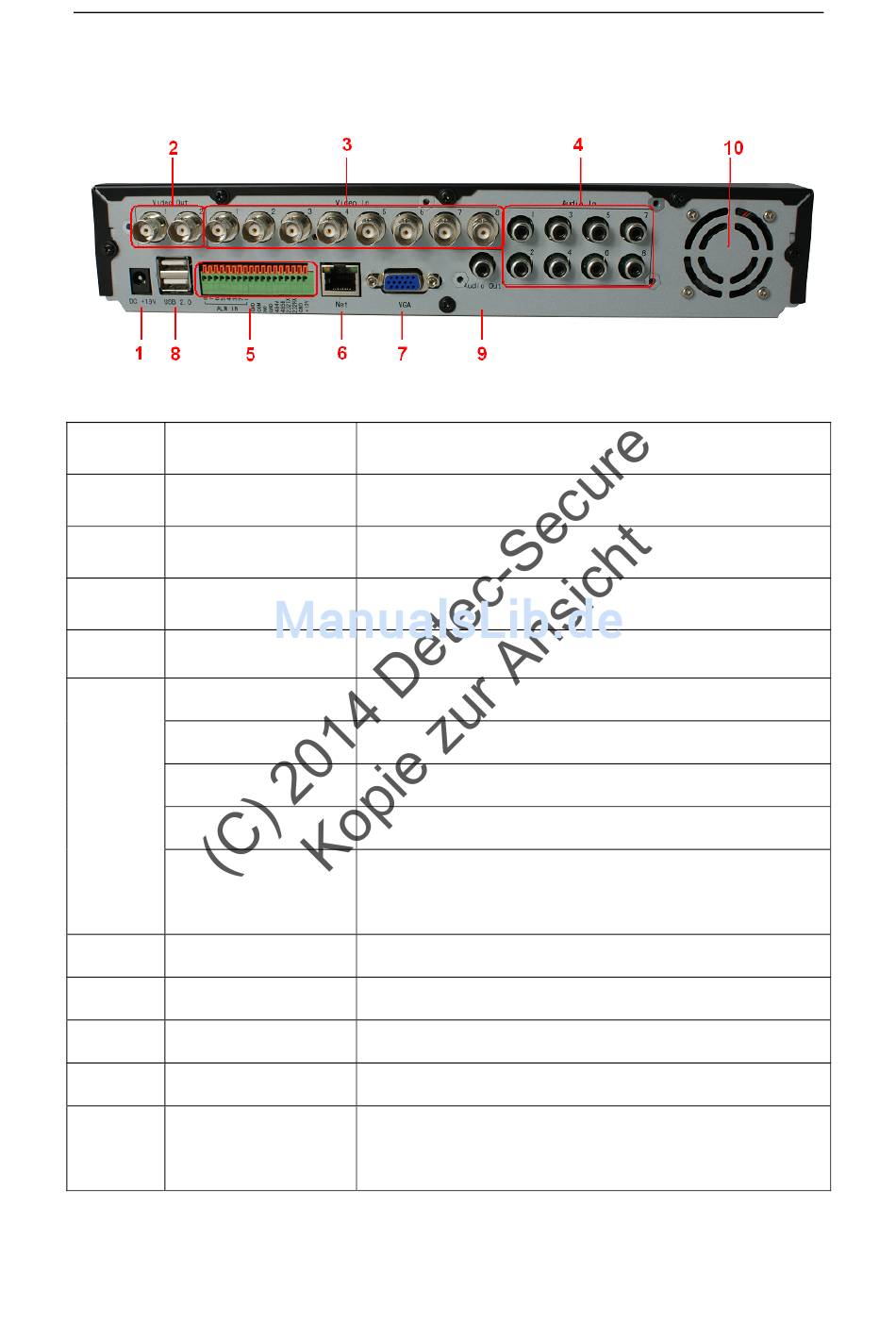

2. Beschreibung der rückseitigen Anschlüsse
Beispiel:8 Kanal Version
Anschlüsse auf der Rückseite
Nummer
Anschluss
1
POWER Eingang
2
Video Ausgang
3
Video Eingang
4
Audio Eingang
Alarm Eingang
Alarm Ausgang
RS485
5
RS232
+12V
6
Netzwerk
7
VGA Ausgang
8
USB2.0
9
Audio Ausgang
Lüfter (nicht alle
10
Modelle)
Anschlußbeschreibung
DC 19V/3.42A
2 Videoausgänge für Video oder Monitor (VGA/BNC)
BNC Kameraanschluss
Anschluss für Audiosignal
I/O Alarmeingang für 4 Anschlüsse
I/O Ausgang für Alarmmeldung
RS 485 zum Anschluss von PTZ Kameras
PC Anschluss
Stromanschluss für DC Relais mit 100MA
(stellen Sie sicher das kein Kurzschluss vorliegt)
Ethernet Anschluss
Anschluss eines PC Monitors (CRT empfohlen)
USB Port zur Video Backup Übertragung
Anschluss zur Audio Ausgabe
Bitte die Funktion des Lüfters regelmäßig überprüfen
und sofort austauschen sofern es Probleme gibt
39
