Futurelight PFE-1200 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

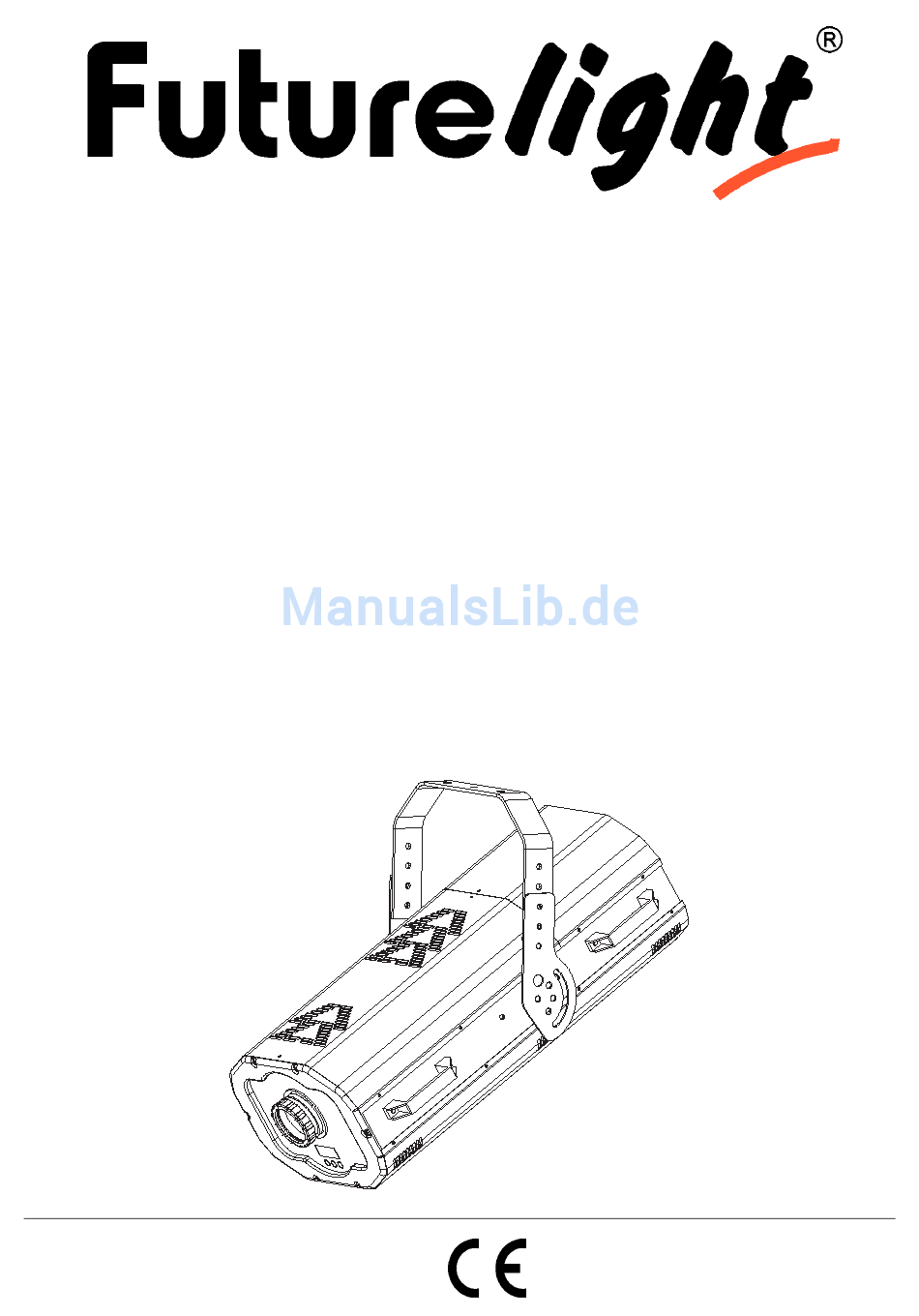

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
PFE-1200
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Inhaltsverzeichnis
Inhaltszusammenfassung für Futurelight PFE-1200
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO PFE-1200 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Einsetzen/Austauschen von Gobos ......................10 Überkopfmontage............................10 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........12 Anschluss ans Netz............................ - Seite 3 INTRODUCTION ............................. 49 INSTRUCTIONS DE SÉCURITÉ ........................49 EMPLOI SELON LES PRESCRIPTIONS ....................... 51 DESCRIPTION DE L'APPAREIL........................52 Features ............................... 52 Aperçue des parties ............................. 53 INSTALLATION .............................. 54 Installer/Remplacer la lampe ........................54 Introduire/échanger gobos ........................... 55 Montage par dessus de la tête........................55 Connexions au contrôleur DMX-512 / raccord projecteur - projecteur ............
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT PFE-1200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den PFE-1200 aus der Verpackung. - Seite 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
-
Seite 6: Bestimmungsgemäße Verwendung
Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG... -
Seite 7: Gerätebeschreibung
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. -
Seite 8: Geräteübersicht
Geräteübersicht (1) Transportgriff (2) Gehäuse (3) Gehäuseschrauben (4) Hängebügel (5) Feststellschraube (6) Fangsicherung (7) Objektivlinse/Fokus (8) DMX-Ausgangsbuchse (9) DMX-Eingangsbuchse (10) Lüfter (11) Sicherungshalter (12) Netzanschluss 8/93 51837580_V_1_2.DOC... -
Seite 9: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine OSRAM HMI 1200/S Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 10: Einsetzen/Austauschen Von Gobos
Einsetzen/Austauschen von Gobos LEBENSGEFAHR! Gobos nur bei ausgeschaltetem Gerät austauschen Netzstecker ziehen! Wenn Sie andere Formen und Muster als die Standard-Gobos verwenden möchten, oder Gobos ausgetauscht werden sollen, gehen Sie wie folgt vor: ACHTUNG! Niemals die Schrauben der rotierenden Gobos lösen, da ansonsten die Kugellager geöffnet werden! Entfernen Sie den Sprengring mit einem geeigneten Werkzeug. - Seite 11 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen vor der ersten Inbetriebnahme und nach wesentlichen Änderungen vor der Wiederinbetriebnahme durch Sachverständige geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden.
-
Seite 12: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor 120 Ohms DMX512 DMX-512 Controller Projector 3 Projector 2 Projector 1 Starting address 19 Starting address 10 Starting address 1 Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. -
Seite 13: Anschluss Ans Netz
3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der PFE-1200 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der PFE-1200 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 14: Dmx-Protokoll
Die Meldung erscheint -wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des Gerätes gesteckt wurde. -wenn der Controller ausgeschaltet oder defekt ist. -das Kabel oder der Stecker defekt ist oder das Signalkabel nicht richtig eingesteckt ist. Ω Achtung: Am letzten Projektor muss die DMX-Leitung durch einen 120 . - Seite 15 Steuerkanal 3 - Rotierendes Goborad, Gobo Shake Decimal Hexad. Percentage S/F Eigenschaft 0 14 00 0E 0% 5% S Rotierendes Gobo 1 15 29 0F 1D 6% 11% S Rotierendes Gobo 2 30 44 1E 2C 12% 17% S Rotierendes Gobo 3 45 59 2D 3B 18% 23%...
- Seite 16 Steuerkanal 7 - Shutter, Strobe Decimal Hexad. Percentage S/F Eigenschaft 0 31 00 1F 0% 12% S Shutter geschlossen 32 63 20 3F 13% 25% S Dimmersteuerung aktiv (Shutter offen) 64 95 40 5F 25% 37% F Strobe-Effekt mit zunehmender Geschwindigkeit 96 127 60 7F 38% 50%...
-
Seite 17: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken und Halten Sie die Enter-Taste 3 Sekunden lang, bis das Display zu blinken beginnt. Über die Up- Taste können Sie sich im Hauptmenü... -
Seite 18: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 ♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). ♦ Drücken Sie die Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up-Taste. ♦ Drücken Sie die Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Seite 19 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Seite 20 Lamp - Hauptmenü 1 ♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). ♦ Drücken Sie die Up-Taste zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. ♦...
- Seite 21 Rest - Reset Mit dieser Funktion lässt sich über das Control Board ein Reset durchführen. ♦ Wählen Sie “rEST” durch Drücken der Up-Taste. ♦ Drücken Sie die Enter-Taste, auf dem Display erscheint “ON” oder “OFF”. ♦ Drücken Sie die Up-Taste zur Auswahl von “ON” wenn Sie diese Funktion aktivieren möchten oder “OFF”...
- Seite 22 - Hauptmenü 4 ♦ Drücken Sie 3 Sekunden lang die Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). ♦ Drücken Sie die Up-Taste zur Auswahl von “TIME”. - Betriebsstunden Gerät Mit dieser Funktion lassen sich die Betriebsstunden des Gerätes auslesen. ♦...
- Seite 23 - Kanäle der einzelnen Szenen editieren Mit dieser Funktion lässt sich das Programm editieren, das dann in Run aufgerufen werden kann. a) Szenen editieren via Control Board ♦ Wählen Sie “SC01” durch Drücken der Up-Taste. ♦ Drücken Sie die Enter-Taste, auf dem Display erscheint “SCXX”, “X”...
-
Seite 24: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display “XXEr” erscheint, gibt es Fehler an einem oder mehreren Kanälen. “XX” steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z. B. “04Er” erscheint, bedeutet dies einen Fehler an Kanal 4. Gibt es gleich- zeitig einen Fehler an Kanal 4, 5 und 6 blinken die Fehlermeldungen “04Er”, “05Er”,”06Er”... -
Seite 25: Sicherungswechsel
4) Die elektrischen Anschlussleitungen dürfen keinerlei Beschädigungen, Materialalterung (z.B. poröse Leitungen) oder Ablagerungen aufweisen. Weitere, auf den jeweiligen Einsatzort und die Nutzung abgestimmte Vorschriften werden vom sachkundigen Installateur beachtet und Sicherheitsmängel behoben. LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. -
Seite 26: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 1725 W DMX-Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR Blitzrate: 13 Hz Farbrad: 8 dichroitische Farben und weiß Statisches Goborad: 5 Gobos und offen Rotierendes Goborad: 5 Gobos Gobogröße: Rosco "D" (D=53,3 mm) Maße (LxBxH): 690 x 410 x 240 mm Gewicht:...
